LAS SD260 User manual
© EAL GmbH, 11596, 04.2022
Cod. art. 11596
SD260
Portabiciclette per gancio di traino
Istruzioni per l‘uso .....................51
Réf. 11596
SD260
Porte-vélos pour l‘accouplement de remorque
Manuel de l‘opérateur ..............35
Art. No. 11596
SD260
Cycle rack for the towbar
Operating instructions ..............19
Art.-Nr.: 11596
SD260
Fahrradträger für die Anhängerkupplung
Bedienungsanleitung ...............3
2
3
Inhaltsverzeichnis
Angaben zu dieser Gebrauchsanleitung_____________________________________________________________4
Vorwort________________________________________________________________________________4
Pichten im Umgang mit dieser _________________________________________________________________4
Gebrauchsanleitung ________________________________________________________________________4
Bestimmungsgemäßer Gebrauch ________________________________________________________________4
Erläuterung zu den Sicherheitshinweisen____________________________________________________________4
Lieferumfang ____________________________________________________________________________5
Technische Daten __________________________________________________________________________5
Kupplungsvoraussetzungen____________________________________________________________________5
Sicherheitshinweise ________________________________________________________________________6
Montage des Kennzeichens am Fahrradträger _________________________________________________________7
Montage der Rahmenhalter am Fahrradträger_________________________________________________________7
Montage des Fahrradträgers an der Anhängerkupplung ___________________________________________________7
Fahrräder montieren ________________________________________________________________________10
Fahrradträger wegschieben, ___________________________________________________________________13
Zugang zum Koerraum______________________________________________________________________13
Demontage des Fahrradträgers__________________________________________________________________14
Reinigung und Pege _______________________________________________________________________15
Hinweise zum Umweltschutz ___________________________________________________________________15
Nachstellen des Schnellverschlusses_______________________________________________________________15
Steckerbelegung 7 Pin, 13 Pin __________________________________________________________________16
12V Leuchtmittel__________________________________________________________________________16
Explosionszeichnung________________________________________________________________________17
Stückliste_______________________________________________________________________________18
Kontakt________________________________________________________________________________18
4
Angaben zu dieser Gebrauchsanleitung Erläuterung zu den Sicherheitshinweisen
Pichten im Umgang mit dieser
Gebrauchsanleitung
Bestimmungsgemäßer Gebrauch
Vorwort
Diese Montageanleitung hilft Ihnen bei der bestimmungsge-
mäßen und sicheren Montage des Fahrradträgers SD260.
In der Anleitung nden Sie folgende Kategorien von
Sicherheitshinweisen:
Jede Person, die diesen Fahrradträger
muss den vollständigen Inhalt dieser Gebrauchsanleitung zur
Kenntnis genommen und verstanden haben.
Bewahren Sie diese Gebrauchsanleitung immer gribereit und
sicher auf. Bei einer Weitergabe des Fahrradträgers geben Sie die
Gebrauchsanleitung mit.
WARNUNG!
VORSICHT!
ACHTUNG!
HINWEIS
Personenschäden möglich:
Hinweise mit dem Wort WARNUNG warnen vor
einer möglicherweise drohenden Gefahr.
Wenn sie nicht gemieden wird, können Tod oder
schwerste Verletzungen die Folge sein.
Personen- oder Sachschaden möglich:
Hinweise mit dem Wort VORSICHT warnen vor einer
möglicherweise drohenden Gefahr.
Wenn sie nicht gemieden wird, können leichte oder
geringfügigeVerletzungen die Folge sein.
Das Produkt oder etwas in der Umgebung könnte
schwer beschädigt werden.
Personen- oder Sachschaden möglich:
Hinweise mit dem Wort ACHTUNG warnen vor einer
möglicherweise schädlichen Situation.
Wenn sie nicht gemieden wird, kann das Produkt
oder etwas in der Umgebung beschädigt werden.
Sonstige Hinweise:
Nützlicher Tipp. Erleichtert die Bedienung oder
Montage des Produkts oder dient zum besseren
Verständnis.
Der Fahrradträger SD260 dient dem Transport von bis zu zwei
Fahrrädern. Er darf ausschließlich an Anhängerkupplungen
montiert werden, die die Voraussetzungen erfüllen, die im
Kapitel Kupplungsvoraussetzungen genannt sind. Außerdem darf
auf keinen Fall die zulässige Nutzlast des Fahrradträgers überschrit-
ten werden.
Zum bestimmungsgemäßen Gebrauch gehört auch die Beachtung
aller Informationen in dieser Montageanleitung, insbesondere
die Beachtung der Sicherheitshinweise. Jede andere Verwendung
gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder
Personenschäden führen.
Die EAL GmbH übernimmt keine Haftung für Schäden, die durch
nicht bestimmungsgemäßen Gebrauch entstehen.
Das jeweils verwendete Sicherheitssymbol ersetzt nicht den Text
des Sicherheitshinweises.
LesenSiedeshalb denSicherheitshinweisund befolgenSie ihn genau!
• montiert
• reinigt oder
• entsorgt
5

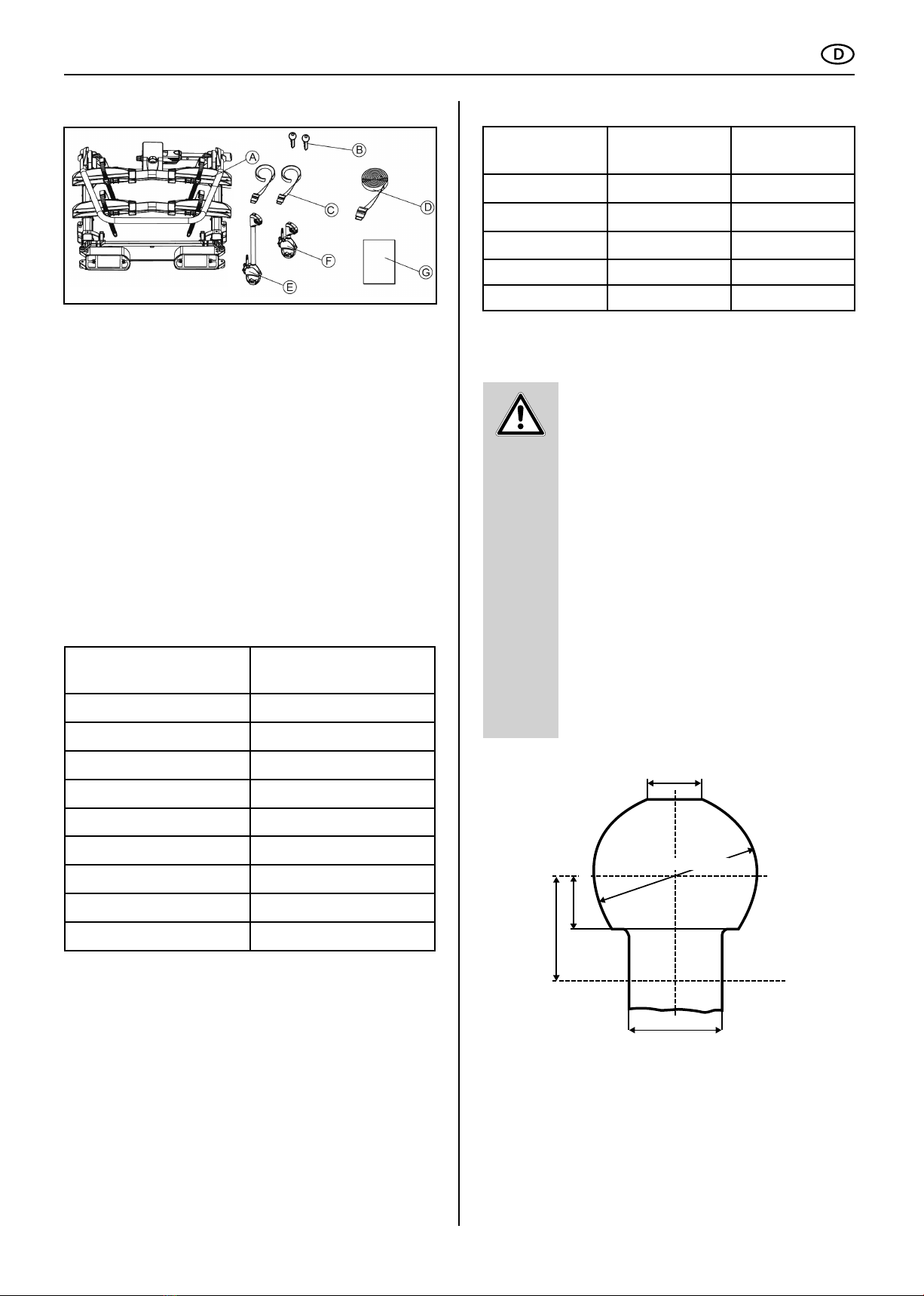

Lieferumfang
Kupplungsvoraussetzungen
Technische Daten
WARNUNG!
Personenschäden durch Brechen der Anhän-
gerkupplung möglich.
Durch Montage des Fahrradträgers an einer
Kupplung aus zu weichem Material könnte die
Kupplung brechen.
A = Fahrradträger
B = 2 Schlüssel
C = 2 Sicherheitsgurte fürVorderräder
D = Sicherheitsgurt für Fahrradrahmen
E = Rahmenhalter lang
F = Rahmenhalter kurz
G = Montageanleitung und Sicherheitsvorschriften
Der Fahrradträger ist geeignet für den Transport von bis zu zwei
Fahrrädern. Beachten Sie die maximale Stützlast. Diese Angabe
nden Sie auf demTypenschild Ihrer Anhängerkupplung.
Material: Stahl
Aluminium
Anzahl der Fahrräder 2
Eigengewicht: ca. 20,5 kg
Nutzlast, max.: 60 kg
Traglast je Radschiene (max.) 30 kg
Radstand (max.) 130 cm
Schienenabstand 24 cm
Reifenbreite (max.) 3,25 Zoll
Schiebemechanismus ja
Abmessungen (BxHxT): ca.108 x 75 x 60 cm
Montieren Sie den Fahrradträger nur an Anhängerkupplungen, die
folgende Eigenschaften besitzen:
Material: .............................. mind. Stahl St52 oder Grauguss GGG52
Kupplungskugel: Ø 50mm (Klasse A-50 gemäß EC 94/20 oder ECE
R55)
D-Wert: ...................................................................... ≥ 7,6 kN
Montieren Sie den Fahrradträger nur an eine
Kupplung aus Stahl St52, Grauguss GGG52 oder
besserer Güte.
4
Montieren Sie denTräger nie an einer Kupplung
aus Aluminium, anderen Leichtmetallen oder
Kunststo.
4
Packen Sie die Einzelteile aus und kontrollieren Sie, ob alle Teile
vorhanden sind.
Das Gesamtgewicht des Trägers inklusive Fahrräder darf diese
Angabe auf der Anhängerkupplung nicht überschreiten.
max. Stützlast
Anähgerkupplung
Eigengewicht
Fahrradträger
max. Nutzlast am
Fahrradträger
50 kg 20,5 kg 29,5 kg
60 kg 20,5 kg 39,5 kg
75 kg 20,5 kg 54,5 kg
90 kg 20,5 kg max. 60 kg
120 kg 20,5 kg max. 60 kg
Nur geeignet für den Einsatz auf einer Pkw
Anhängerkupplung.
4
Beachten Sie die Hinweise des Kupplungsher-
stellers.
4
min. 32 mm
ø 15 - 19 mm
ø 27 - 29 mm
ø 49,61 - 50 mm
min. 15 mm
6
Sicherheitshinweise
WARNUNG!
WARNUNG!
Befolgen Sie die Montageanweisung genau. Wenn Sie die Anwei-
sungen nicht befolgen, kann das zu Personen- und Sachschäden
führen.
Sollten Sie sich bei der Montage nicht sicher sein, bitten Sie Ihren
Händler oder den Hersteller um weitere Informationen.
Weder Hersteller noch Händler haften für Schäden, die auf einen
unsachgemäßen Gebrauch oder eine unsachgemäße Montage
zurückzuführen sind.
Kontrollieren Sie den Fahrradträger und die dazu gehörende Ladung
regelmäßig! Sie sind dazu verpichtet und werden im Schadenfall
haftbar gemacht.
Personen- oder Sachschaden durch überste-
hende Teile.
Über den Rand des Fahrzeugs bzw. Fahrradträgers
stehende Teile können während der Fahrt Perso-
nen- oder Sachschäden verursachen.
Personen- oderSachschadendurch Überladen.
Das Überschreiten der max. Nutzlast des Fahrradträ-
gers, sowie der zulässigen Stützlast der Anhänger-
kupplung oder des zulässigen Gesamtgewichts kann
zu schweren Unfällen führen.
WARNUNG!
WARNUNG!
HINWEIS
Personen- oder Sachschaden durch veränder-
tes Fahrzeugverhalten.
Das Fahren mit dem Fahrradträger beeinusst die
Fahreigenschaften Ihres Fahrzeugs.
Personen- oder Sachschaden durch Verlieren
der Fahrräder.
Das Fahren ohne Sicherheitsgurt kann zu Unfällen
führen.
Für diesen Fahrradträger besteht eine europäische
Betriebsgenehmigung. Sie ist diesemTräger beige-
legt und muss bei Gebrauch desTrägers mitgeführt
werden.
Passen Sie Ihre Fahrgeschwindigkeit dem
neuen Fahrzeugverhalten an.
4
MontierenSie nurTeile,die nicht über den Rand
des Fahrzeugs herausragen.
4
Beachten Sie unbedingt die Angaben zur max.
Nutzlast, zulässigen Stützlast und zulässigen
Gesamtgewicht Ihres Fahrzeugs. Überschreiten
Sie diese Angaben keinesfalls.
4
Überprüfen Sie vor jedem Fahrtantritt den
korrekten und festen Sitz des Gurtes um die
Fahrräder und Rahmenhalter des Trägers (sehe
Abbildung 8 Kapitel“Fahrräder montieren”).
4
Überprüfen Sie vor jedem Fahrtantritt, ob der
verwendete Gurt unbeschädigt und unver-
schlissen ist.
4
Ein beschädigter oder verschlissener Gurt muss
vor Fahrtantritt gegen einen unbeschädigten
Gurt ausgetauscht werden.
Es darf nur ein Gurt verwendet werden, der von
der EAL GmbH dafür zugelassen ist.
4
Vermeiden Sie plötzliche und ruckartige
Steuerbewegungen.
4
Achten Sie darauf, dass Ihr Fahrzeug länger ist
als gewohnt.
4
Fahren Sie nie schneller als 130 km/h.
4
Überprüfen Sie vor jedem Fahrtantritt den
korrekten und festen Sitz der beiden Gurte um
das Vorderrad und den Gurt um das Hinterrad
des Fahrrades.
4
Spannen Sie die Gurte ggf. nach.
4
WARNUNG!
Personen- oder Sachschaden durch nicht
komplett gesicherte Fahrradträger.
DasFahren mit nachhinten geschoben oderzusam-
mengeklapptem Fahrradträger kann zu Unfällen
führen.
Die beweglichen Teile des Fahrradträgers stellen
im nicht fertig montierten Zustand eine Gefahren-
quelle dar.
Demontieren Sie den Fahrradträger, wenn Sie
ihn nicht benötigen.
4
WARNUNG!
Personen- oder Sachschaden durch Abdeck-
planen.
Abdeckplanen erhöhen den Luftwiederstand. Sie
können sich lösen und umheriegen, das kann zu
schweren Unfällen führen.
Benutzen Sie keine Planen.
4
WARNUNG!
Personen- oder Sachschaden durch Verlieren
des Fahrradträgers.
Der Träger setzt sich nach der Befestigung und
einigen gefahrenen Kilometern erst richtig auf die
Kupplung.
Kontrollieren Sie die Befestigung des Trägers
auf sicheren Sitz nach einigen Kilometern.
4
Führen Sie die Montage bei lockerem Sitz neu
durch.
4
Fahren Sie niemals mit nach hinten geschoben
oder zusammengeklapptem Fahrradträger.
4
Stellen Sie sicher, dass der Fahrradträger immer
mit beiden Sicherungsstiften gesichert ist.
4
7
WARNUNG!
Personen- oder Sachschaden durch Abbre-
chen des Fahrradträgers.
Das Fahren mit montierten Fahrradträger in
unwegsamen Gelände kann zum Abbrechen des
Trägers führen.
Benutzen Sie den Fahrradträger nicht in
unwegsamem Gelände.
4
Fahren Sie langsam über Bremsschwellen: Max.
Geschwindigkeit 10km/h.
4
ACHTUNG!
Sachschaden durch önende Hecktür,
Heckklappe oder Koerraumdeckel.
Die Hecktür, Heckklappe oder Koerraumdeckel
könnte gegen den Fahrradträger schlagen und
beschädigt werden.
Elektrische Heckklappen abschalten und
manuell betätigen.
4
Schieben Sie den Fahrradträger vor dem Önen
der Heckklappe nach hinten.
4
ACHTUNG!
Sachschaden durch heiße Auspugase.
Es können Schäden am Träger oder den Fahrrädern
entstehen, wenn die Auspumündung direkt daran
grenzt.
Benutzen Sie ggf. eine Auspublende.
4

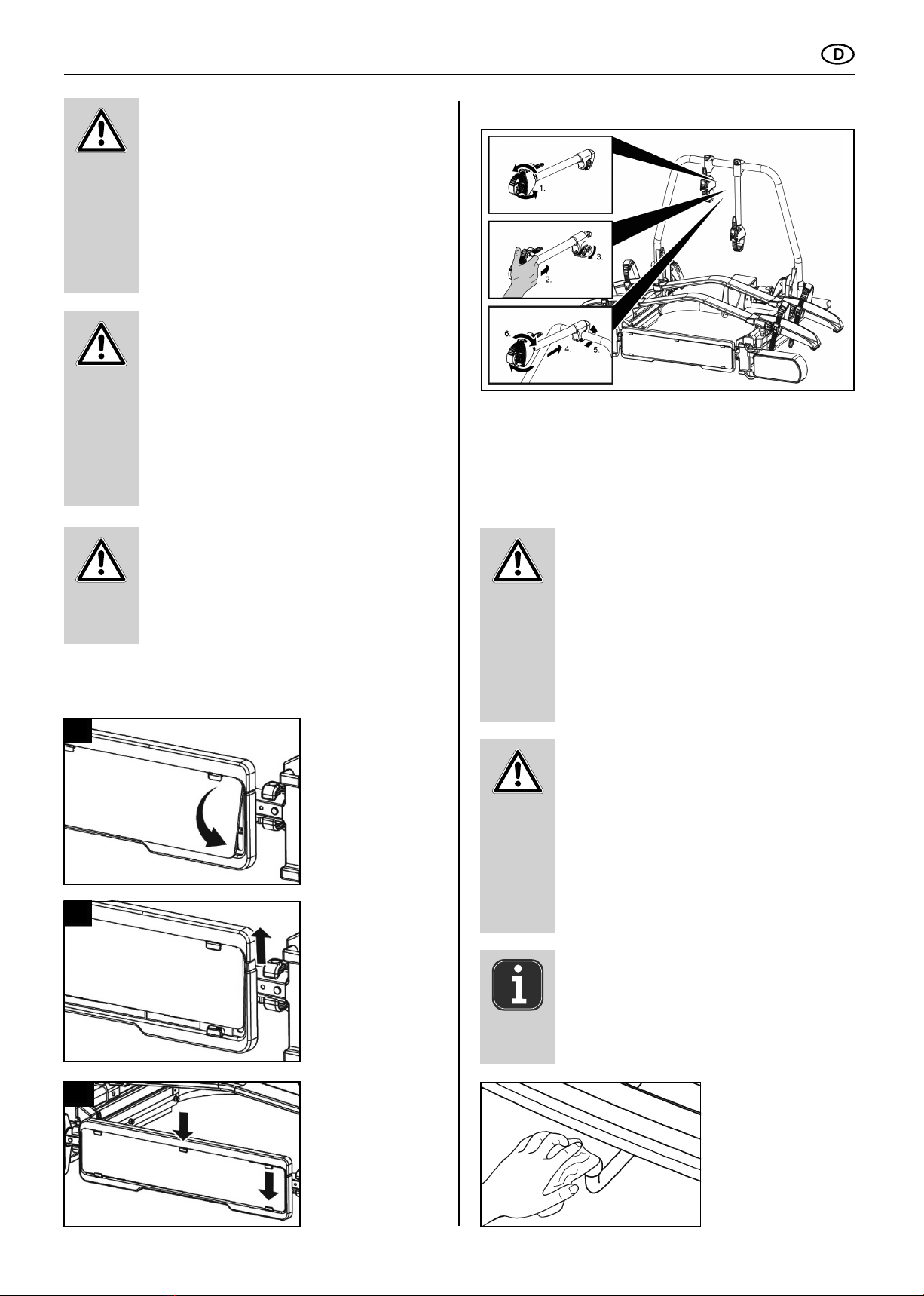

Montage des Kennzeichens am Fahrradträger
Montage der Rahmenhalter am Fahrradträger

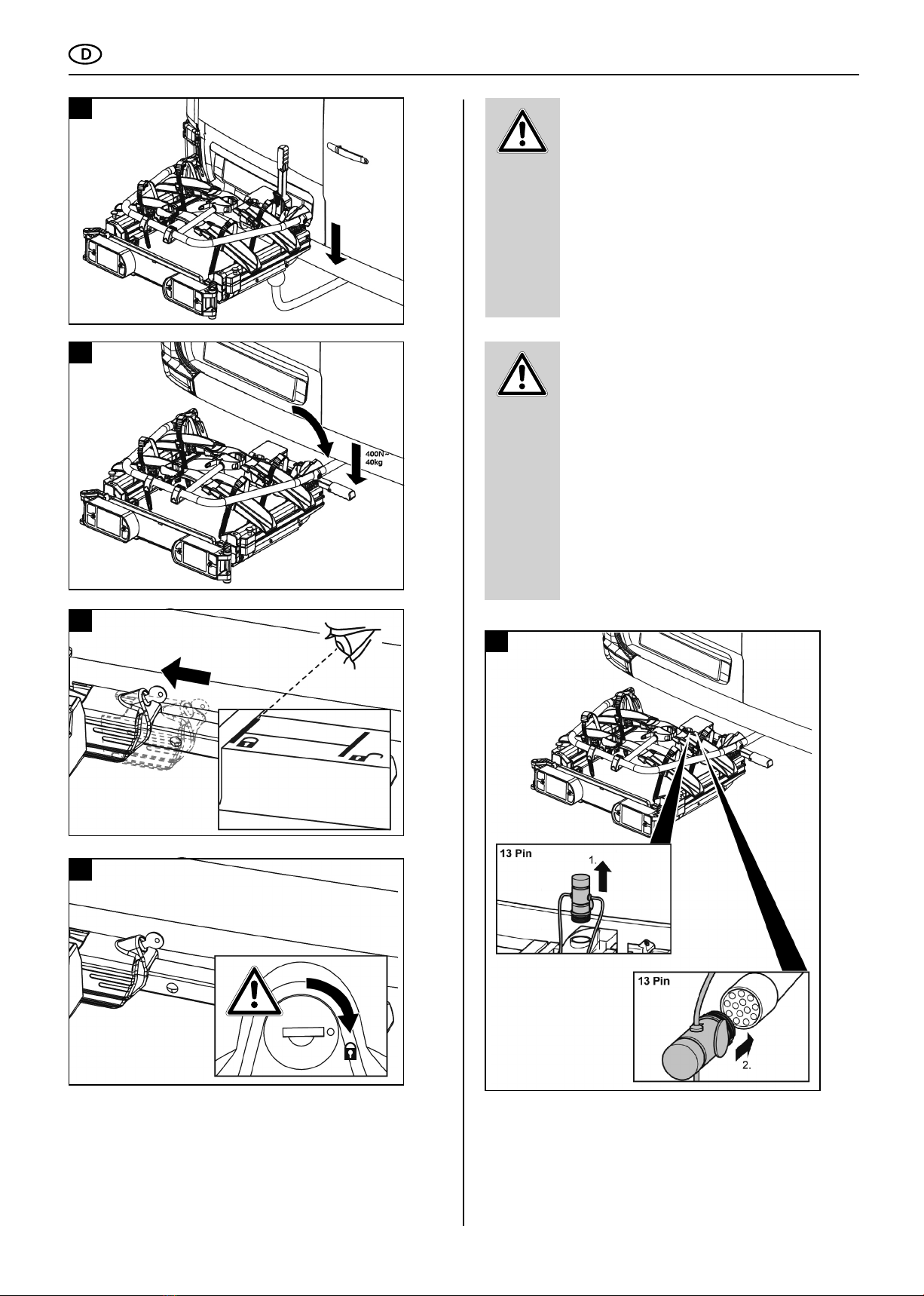

Montage des Fahrradträgers an der
Anhängerkupplung
Stellen Sie Ihr Fahrzeug auf einer ebenen Fläche ab und ziehen Sie
die Handbremse an.
WARNUNG!
Personen- oder Sachschaden durch beschä-
digten Fahrradträger.
Beschädigungen des Trägers z. B. durch verbogene
Teile, Risse oder Kratzer, schließen die sichere
Funktion desTrägers aus.
Montieren Sie den Fahrradträger nicht, wenn
Beschädigungen vorhanden sind.
4
Gehen Sie wie im Kapitel “Wartung“ beschrie-
ben vor.
4
WARNUNG!
Personen- oder Sachschaden durch Verlust
des Fahrradträgers während der Fahrt.
Eine unsaubere oder schadhafte Verbindung
zwischen Fahrradträger und Anhängerkupplung
kann zum Lösen des Fahrradträgers führen.
Tauschen Sie eine schadhafte Anhänger-
kupplung aus.
4
Säubern Sie die Anhängerkupplung von Dreck,
Staub und Fett.
4
HINWEIS
Bei Kupplungen bendet sich oft eine Lackschicht
auf der Kupplungskugel.
Für den bestmöglichen Halt des Fahrradträgers,
sollte diese Lackschicht vorsichtig entfernt werden.
BeachtenSie dieHinweisedesKupplungsherstellers.
1
2
3
8
3
1
2
4

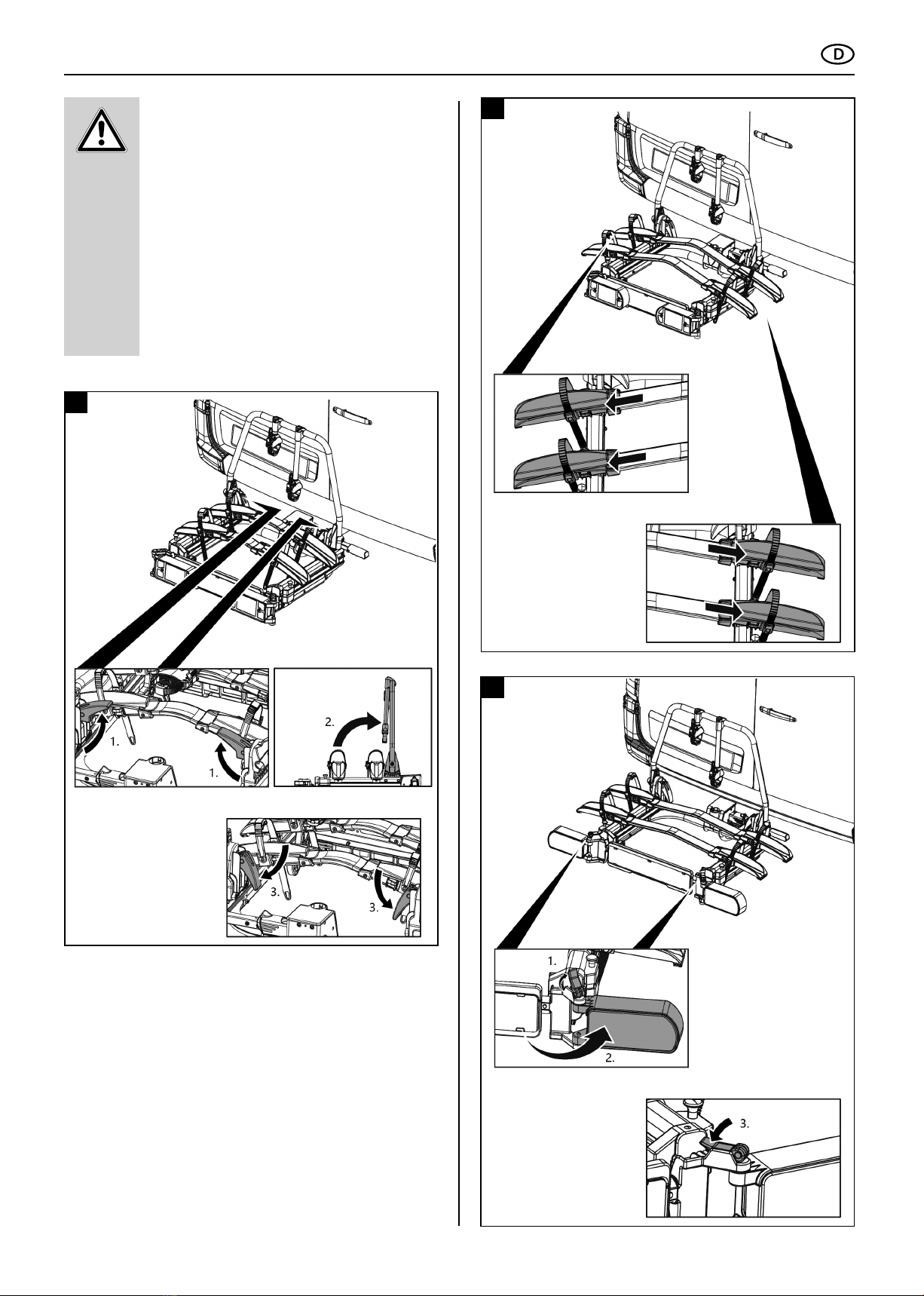

WARNUNG!
Personen- oder Sachschaden durch ungesi-
cherten Fahrradträger.
Wird der Hebel nicht durch Abschließen gesichert,
könnte sich der Fahrradträger während der Fahrt
vom Fahrzeug lösen.
Schließen Sie den Fahrradträger immer ab.
4
Prüfen Sie, ob Sie den Hebel abgeschlossen
und den Schlüssel abgezogen haben. Durch das
Abschließen erschweren Sie auch einem
eventuellen Diebstahl des Fahrradträgers.
4
WARNUNG!
Personen- oder Sachschaden durch Verlust
des Fahrradträgers während der Fahrt.
Eine lockere Verbindung zwischen Träger und
Anhängerkupplung kann zum Lösen des Fahrrad-
trägers führen.
Prüfen Sie den Fahrradträger auf sichere Befes-
tigung.
4
Wiederholen Sie bei lockerer Verbindung die
Arbeitsschritte 1 bis 4. Sollte sich keine
Besserung einstellen, muss evtl. der
Schnellverschluss nachgestellt werden, siehe
Kapitel„Nachstellen des Schnellverschlusses“.
4
5
9
WARNUNG!
Personen- oder Sachschaden durch ungesi-
cherten U-Bügel oder nicht ganz ausgefahren
Radhalter.
Wird der U-Bügel nicht durch die Schnellspannhe-
beln gesichert, könnte dies sich während der Fahrt
lösen.
Klappen Sie die Schnellspannhebel um, bis es
fühlbar einrastet.
4
Die Radhalter sind verstellbar. Um die optimale
Stabilität Ihrer Fahrräder zu gewährleisten,
sollten diese vor der Benutzung immer
vollständig ausgefahren werden.
4
6
7
8
10
WARNUNG!
Personenschaden durch nicht Wahrgenommen
werden von anderen Verkehrsteilnehmern.
Fahren ohne funktionsfähige Beleuchtungsanlage
kann zu Unfällen führen.
Klappen Sie die Schnellspannhebel um, bis es
fühlbar einrastet.
4
Überprüfen Sie die Beleuchtungsanlage auf
korrekte Funktion, bevor Sie losfahren.
4
Wechseln Sie ggf. defekte Glühlampen aus.
4
PrüfenSie dieVerbindungzwischen Steckerund
Kupplung.
4

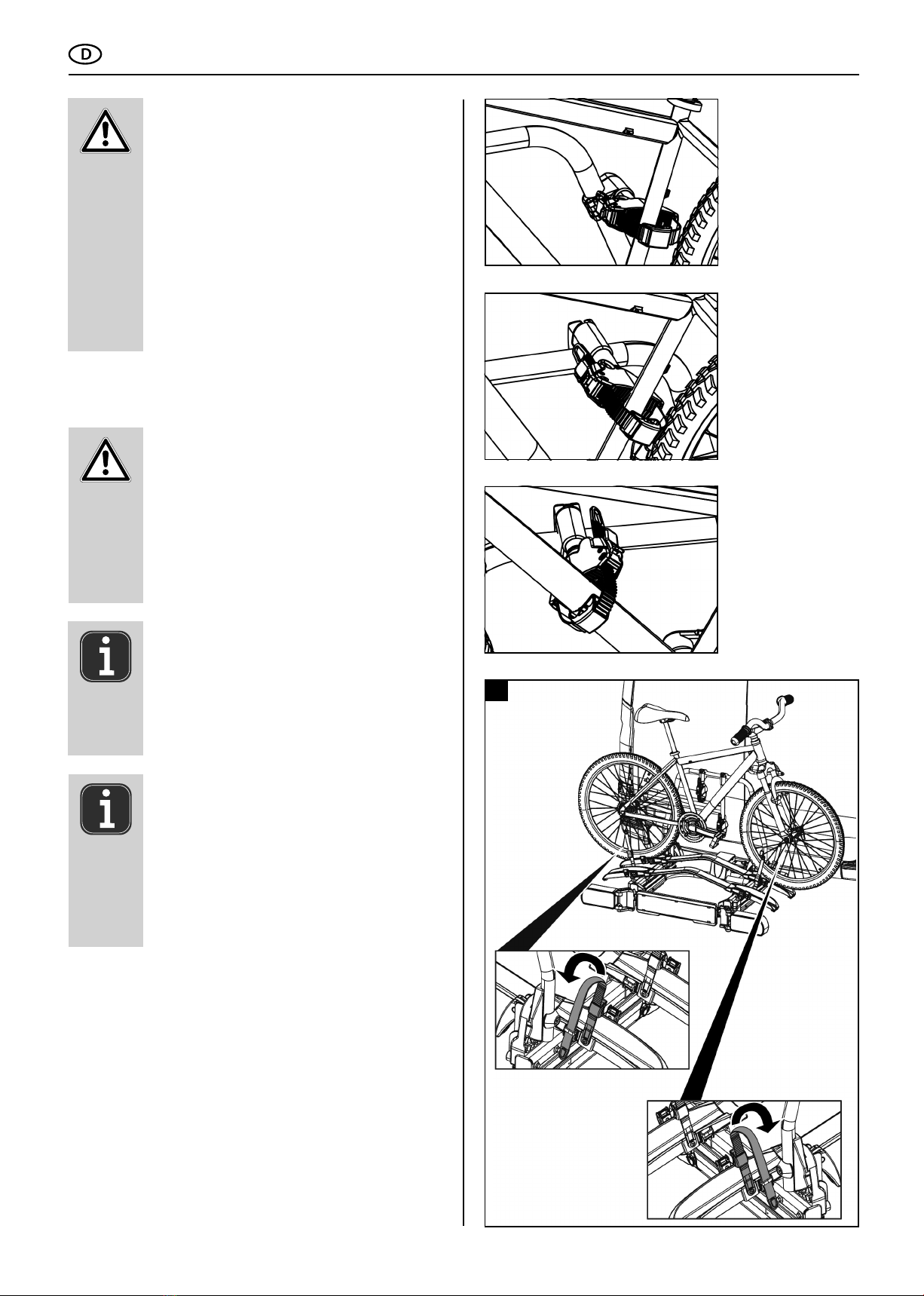

Fahrräder montieren
ACHTUNG!
Personen- oder Sachschaden durch herumie-
gende Teile möglich.
Nicht fest verschraubte Teile an den Fahrrädern
können sich während der Fahrt lösen.
Entfernen Sie alle nicht fest mit dem Fahrrad
verbundenen Teile, wie z. E-Bike Akku,
Luftpumpe, Fahrradtasche, Fahrradkiste, oder
Navigationsgeräte.
4
HINWEIS
Um das Fahrverhalten Ihres Fahrzeugs zu
verbessern, montieren Sie am besten das schwerste
Fahrrad zuerst. Außerdem sollten Sie, wenn Sie nur
ein Fahrrad montieren, das Fahrrad in die Schiene
setzen, die sich am nächsten zum Heck des
Fahrzeugs bendet.
HINWEIS
Die Rahmenhalter können beliebig am Fahrrad und
U-Beugel platziert werden. Da die Rahmenhalter
nicht platzgebunden sind, können Sie mehrere Posi-
tionen ausprobieren. Nehmen Sie sich bei der ersten
Montage etwas mehr Zeit die optimale und auch
stabilste Position zu nden. Es ist wichtig dabei die
Rahmenhalter so hoch wie möglich zu platzieren,
dies gewährleistet eine maximale Stabilität.
1
This manual suits for next models
1
Table of contents
Languages:
Other LAS Automobile Accessories manuals
