Konig & Meyer 23870 User manual

Montage ANLEITUNG

0-8kgs/0-17.6lbs

Last

15” - 32” 75/100

VESA

-90°/+85° 180° 360°

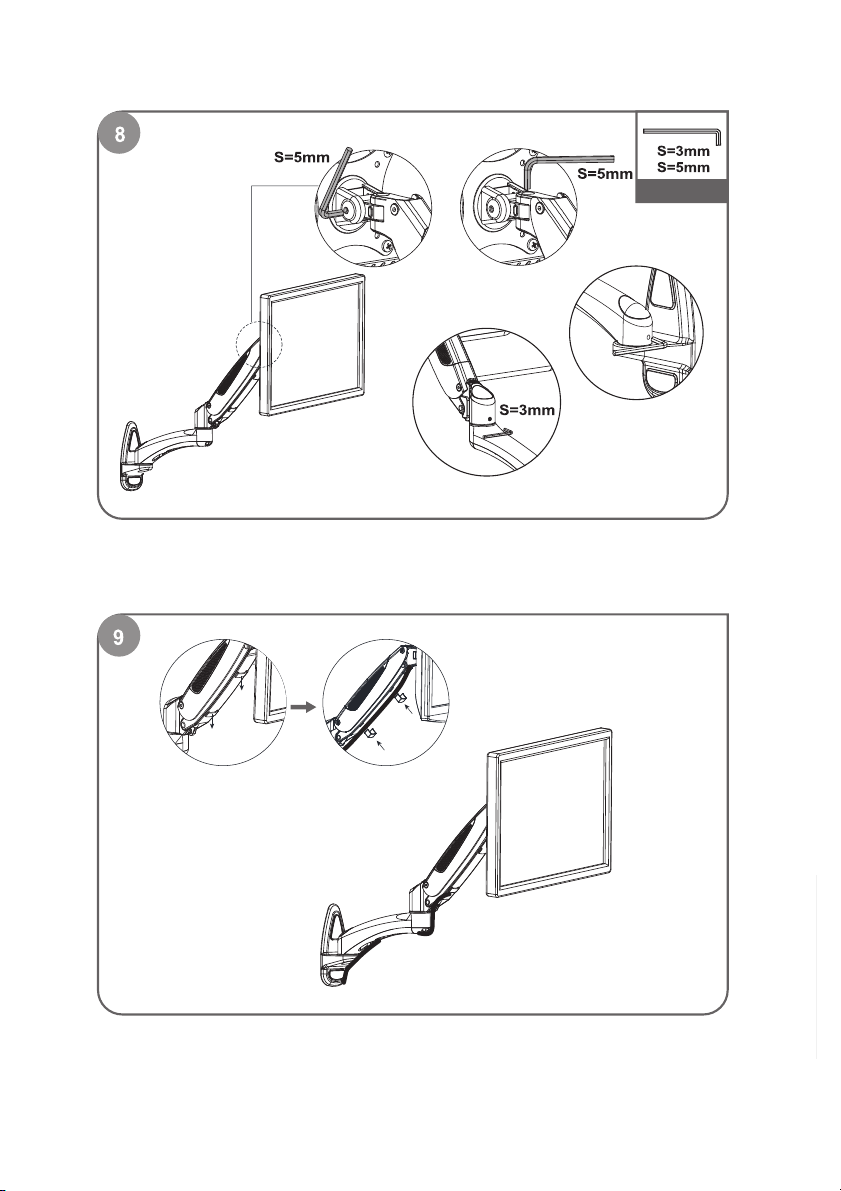

Verwenden Sie einen Innensechskantschlüssel, zur Einstellung der

Beweglichkeit. Drehen Sie gegen den Uhrzeigersinn, um sie zu verringern

und im Uhrzeigersinn, um sie zu erhöhen.

Führen Sie die Kabel in die Kabelabdeckungen ein. Lassen Sie den Kabeln,

für eine optimale Einstellung, genügend Spielraum an den Gelenken.

VESA Neigungseinstellung VESA Schwenkeinstellung

Arm Schwenk-

einstellung

Neigung

Schwenkbar Drehbar

23870 Bildschirm-

Wandhalter

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

23870-000-55 Rev.01 3/21

S=3mm

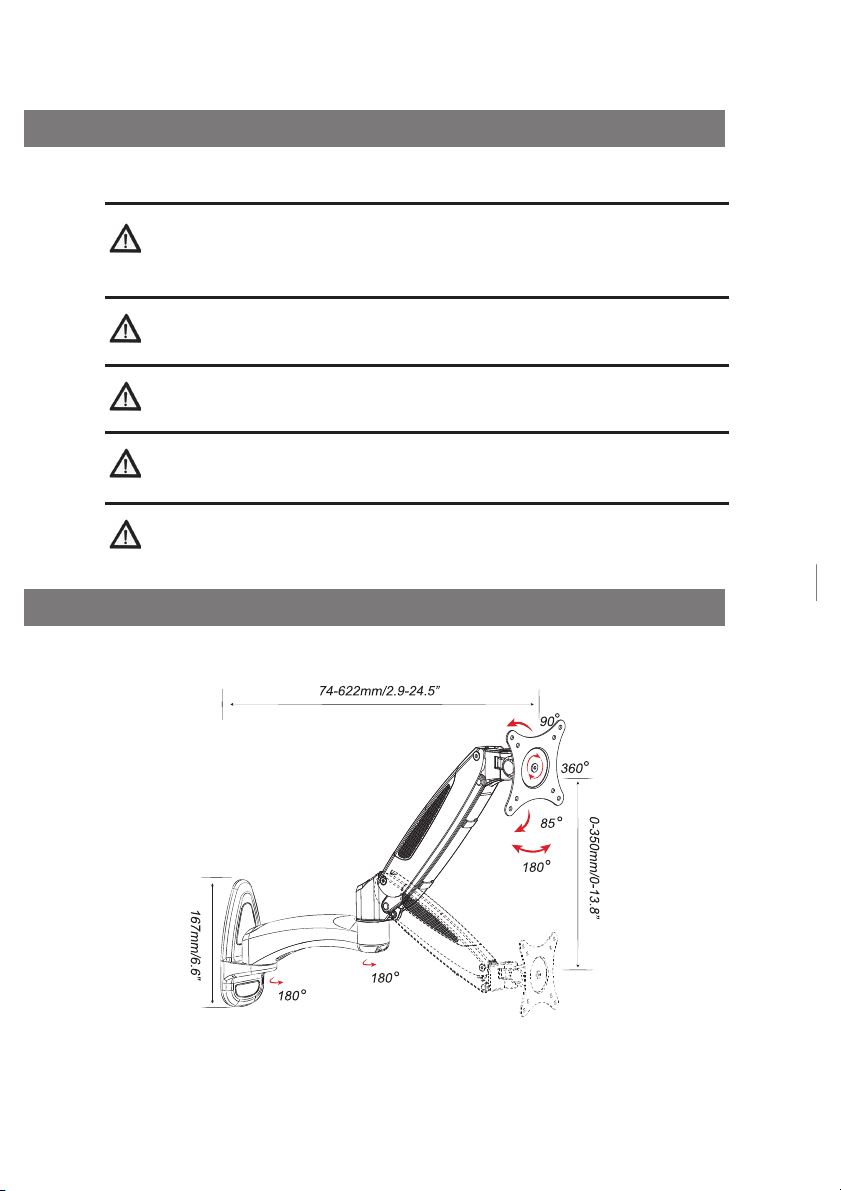

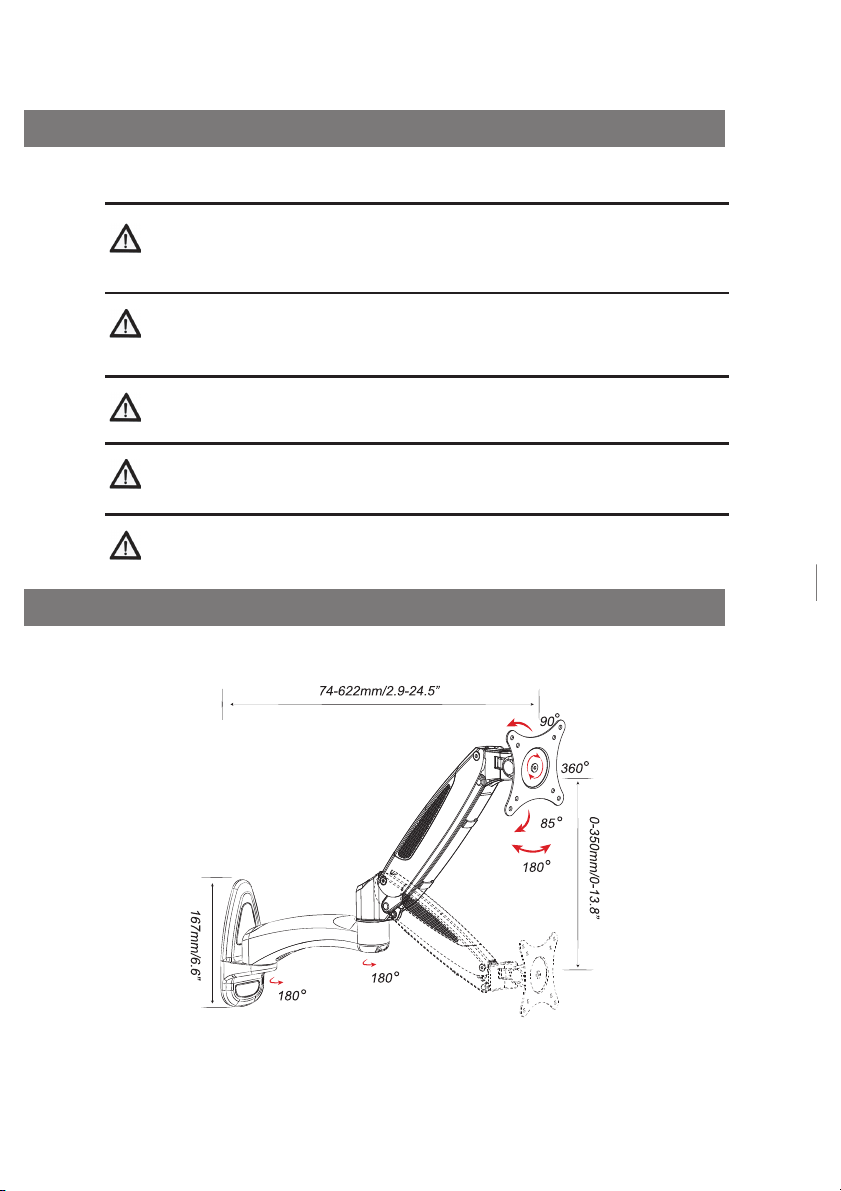

WARNHINWEISE

ABMESSUNGEN

Warnung

Vor der Installation dieses Produkts muss die Installationsanleitung vollständig

gelesen werden. Bei Nichtbeachtung kann es zu Personen- und Sachschäden

oder zum Erlöschen der Garantie kommen.

Installieren Sie den Halter nicht an einer Stelle, an der er Vibrationen,

Bewegungen oder Stößen ausgesetzt ist. Falls erforderlich, verstärken Sie die

Wand vor der Installation.

Achten Sie auf die Tragfähigkeit des Halters. Eine Überschreitung kann zur

Funktionsunfähigkeit oder sogar zu schweren Personen- und Sachschäden führen.

Verwenden Sie den Halter niemals, wenn Teile fehlen oder beschädigt sind.

Wenden Sie sich für Garantieleistungen an Ihren zuständigen Fachhändler.

Empfohlene Montageflächen: Holzständer oder fester, ebener Beton. Wenn der Halter

nicht an Holzständern montiert wird, verwenden Sie geeignetes Befestigungsmaterial.

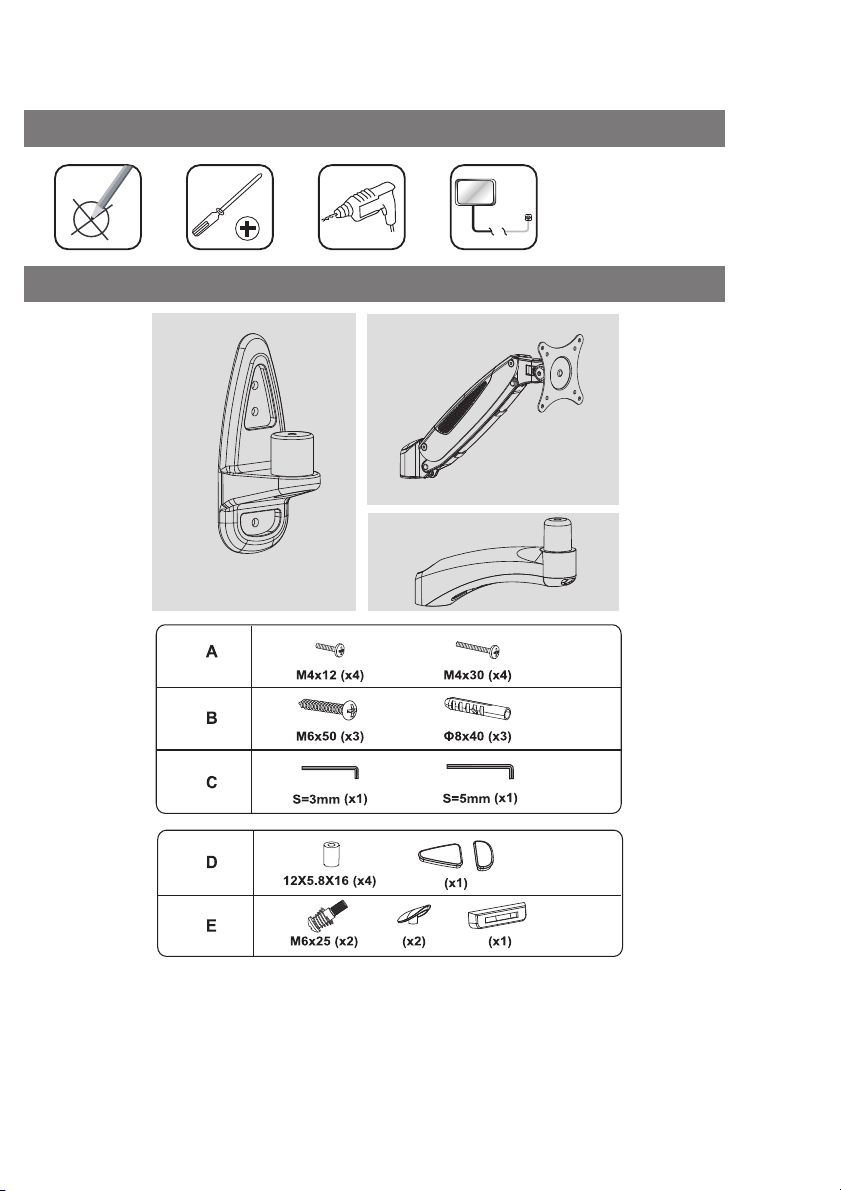

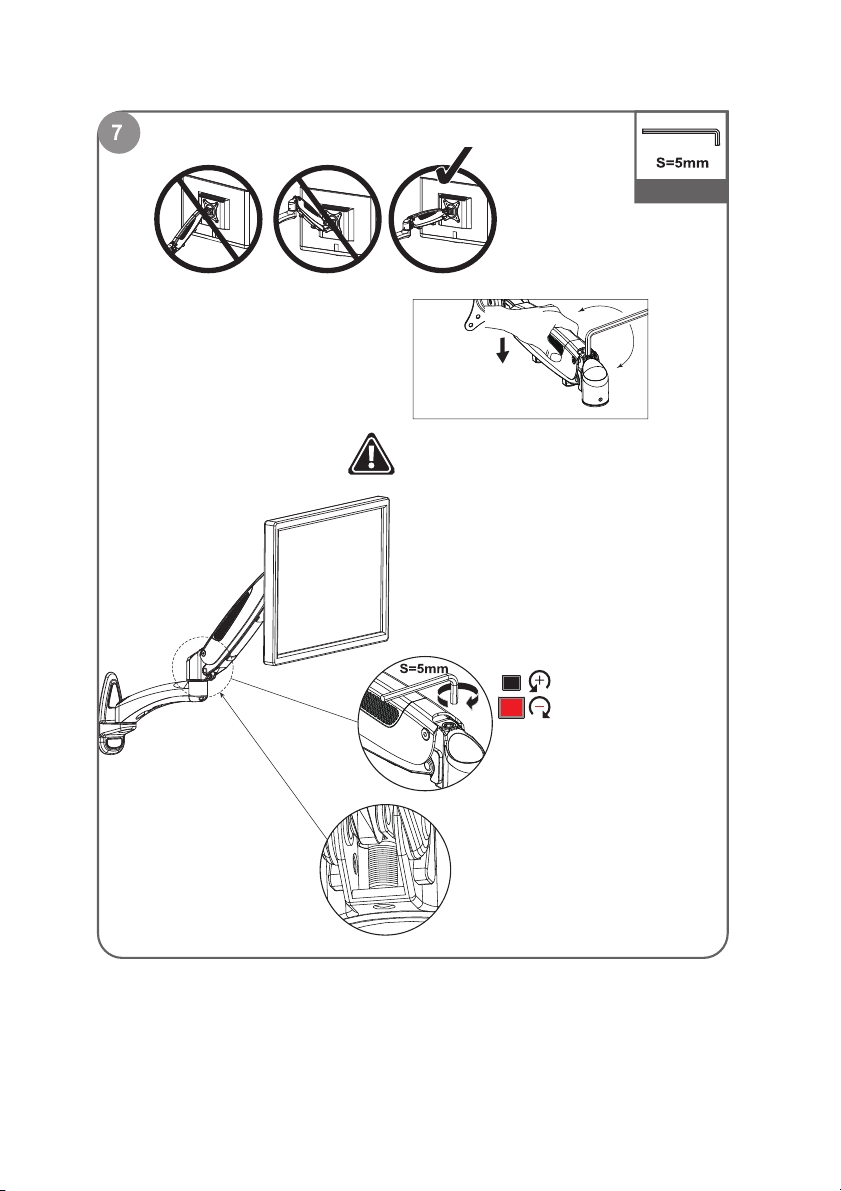

Verwenden Sie einen Innensechskantschlüssel, um die Spannung des

Gasdruckfederarms einzustellen, sodass Monitore mit unterschiedlichem

Gewicht in jeder Position gehalten werden können.

Drücken Sie den

Arm nach unten in

die horizontale Position

1 Umdrehung



HINWEIS: Drehen Sie im Uhrzeiger-











































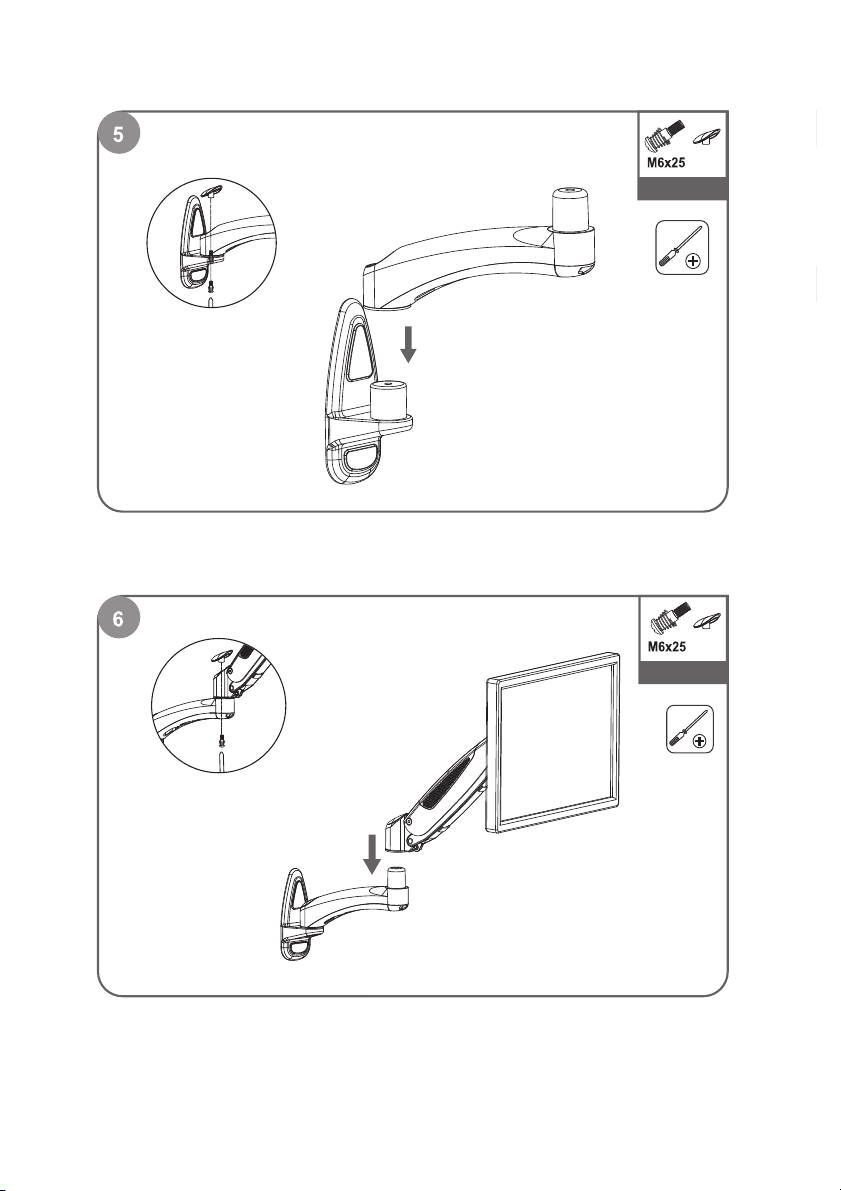

Stecken Sie den Verlängerungsarm in die Wandplatte.

Führen Sie die Schraube

durch die Bohrung des

Verlängerungsarms in

Richtung der Abdeckkappe.

Heben Sie den Federarm zusammen mit dem Monitor an und setzen Sie ihn

auf den Verlängerungsarm.

Führen Sie die Schraube

durch die Bohrung der

Wandplatte in Richtung der

Abdeckkappe.

3mm

30mm(1.2”)

(0.12”)

8mm

50mm(2.0”)

(0.31”)





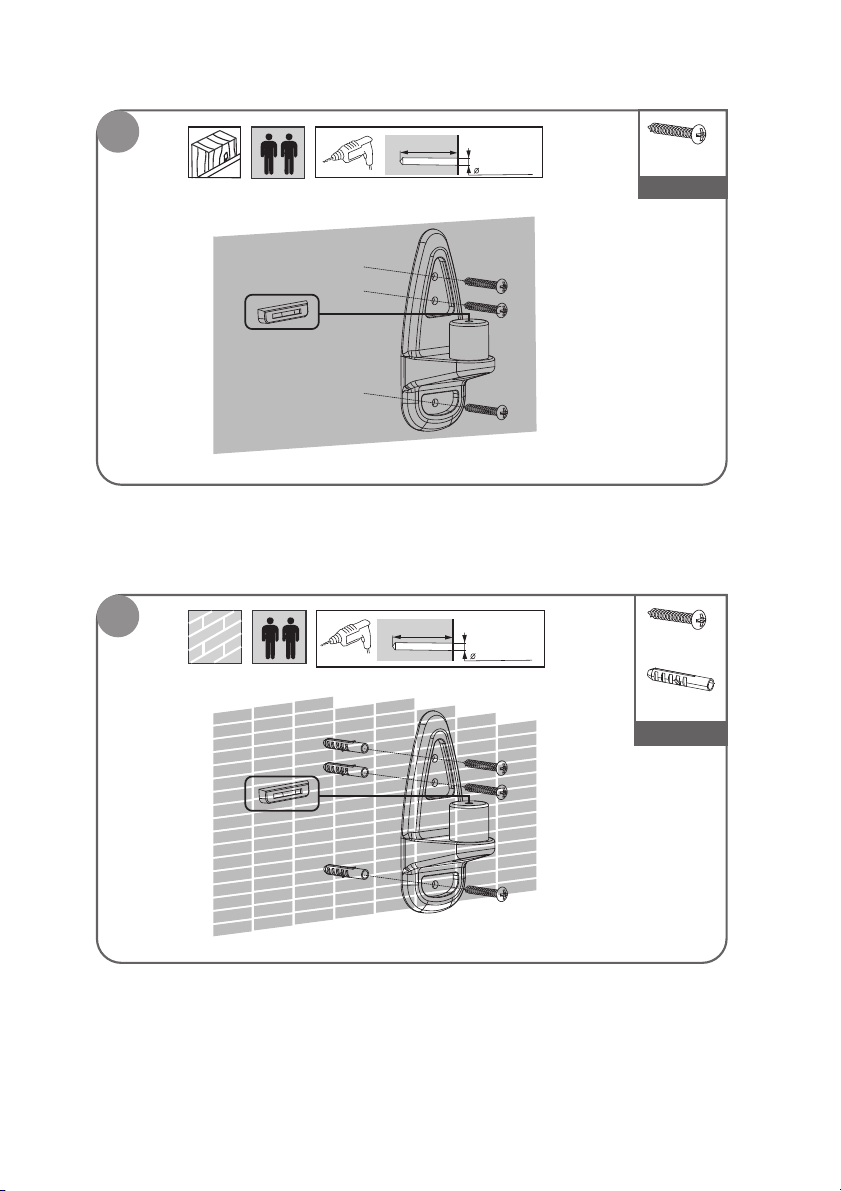

Markieren Sie die Stelle für die Montage mit einem Bleistift. Stellen Sie sicher,

dass die Wandstruktur das Gewicht des Monitors zusammen mit dem Halter

trägt. Nur an den Holzständern einer Gipskarton- oder Hohlwand montieren!

Markieren Sie die Stelle für die Montage mit einem Bleistift. Stellen Sie

sicher, dass die Wandstruktur das Gewicht des Monitors zusammen mit

dem Halter trägt. Achten Sie auf Strom- und Wasserleitungen!



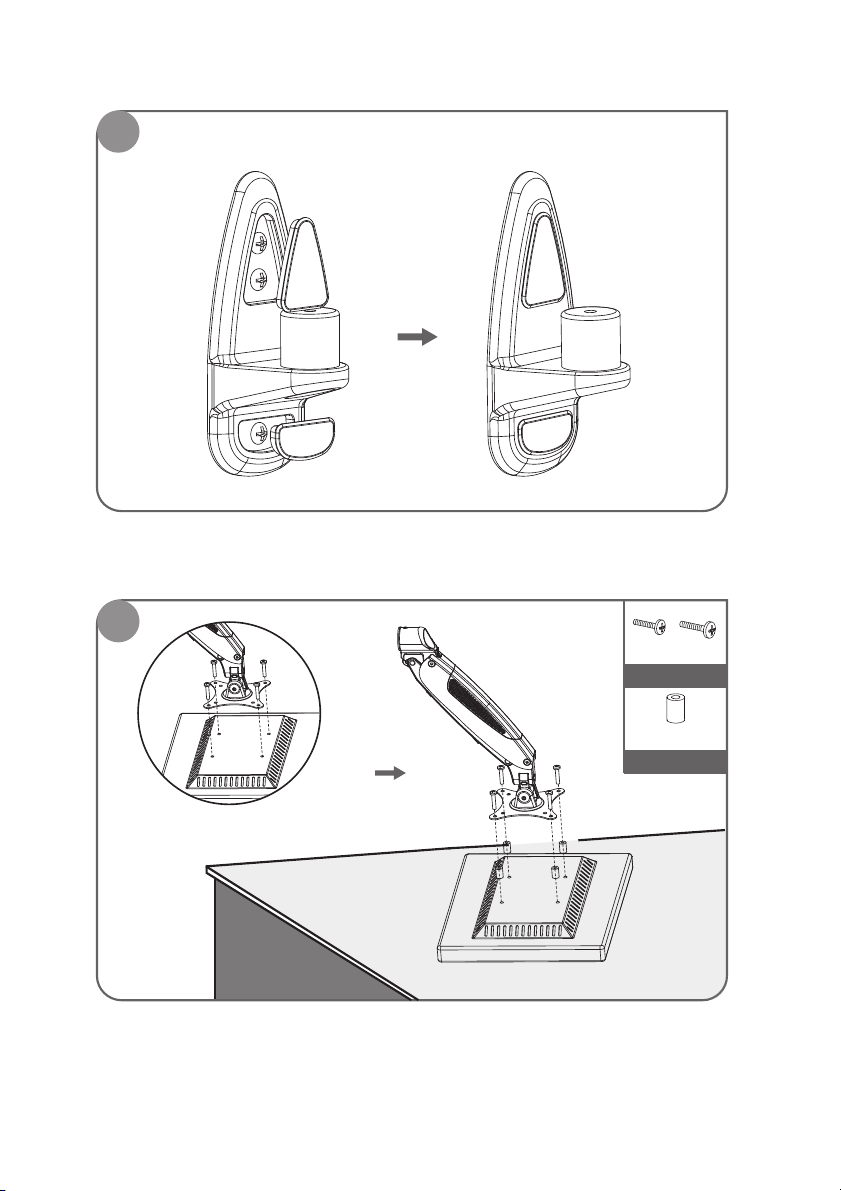

Bringen Sie die beiden Kunststoffabdeckungen an.



Abgesetzte Montage: Legen Sie die 4 Abstandshalter zwischen die VESA-

Halterung und den Monitor. Montieren Sie die VESA-Halterung, mit den 4

Schrauben durch die Abstandshalter am Monitor.

Montieren Sie die VESA-Halterung

mit den der 4 Schrauben am Monitor.





ODER

3mm

30mm(1.2”)

(0.12”)

8mm

50mm(2.0”)

(0.31”)





Markieren Sie die Stelle für die Montage mit einem Bleistift. Stellen Sie sicher,

dass die Wandstruktur das Gewicht des Monitors zusammen mit dem Halter

trägt. Nur an den Holzständern einer Gipskarton- oder Hohlwand montieren!

Markieren Sie die Stelle für die Montage mit einem Bleistift. Stellen Sie

sicher, dass die Wandstruktur das Gewicht des Monitors zusammen mit

dem Halter trägt. Achten Sie auf Strom- und Wasserleitungen!



Bringen Sie die beiden Kunststoffabdeckungen an.



Abgesetzte Montage: Legen Sie die 4 Abstandshalter zwischen die VESA-

Halterung und den Monitor. Montieren Sie die VESA-Halterung, mit den 4

Schrauben durch die Abstandshalter am Monitor.

Montieren Sie die VESA-Halterung

mit den der 4 Schrauben am Monitor.





ODER









Stecken Sie den Verlängerungsarm in die Wandplatte.

Führen Sie die Schraube

durch die Bohrung des

Verlängerungsarms in

Richtung der Abdeckkappe.

Heben Sie den Federarm zusammen mit dem Monitor an und setzen Sie ihn

auf den Verlängerungsarm.

Führen Sie die Schraube

durch die Bohrung der

Wandplatte in Richtung der

Abdeckkappe.
