Konig & Meyer 149/2 User manual
149/2 Tenorhornständer
- standsicher, robust und klein zusammenlegbar, mithin sehr gut geeignet für den mobilen Einsatz
- passend für Tenorhorn und Barition
- Der Einhängebügel sowie die Auflage sind zur Schonung des Instruments mit weichem Material ummantelt
- mit integriertem Mundstückhalter
- Rohrkombination und Instrumentenhalterung sind gegen Verdrehung geschützt
- höhenverstellbar; sufenlos von 635-970 mm
- Auf- und Abbau ohne Werkzeuge
SICHERHEITSHINWEISE
- Instrument mit Bedacht in Auflageschale und
-Einhängebügel platzieren.
- Auf geeigneten und ebenen Untergrund achten.
- Die Möglichkeit das Produkt zusammenzuklappen oder
-zu verstellen, birgt naturgemäß Einklemmgefahren;
-umsichtige und aufmerksame Handhabung bei Aufbau,
-Betrieb und Abbau sind daher unverzichtbar.
- Die Parkettschoner sind aus hochwertigem Material und so
-weit wie möglich frei von Weichmachern; zum Schutz von
-ganz empfindlichen Böden (evtl. bestimmte Parkettsorten)
-sollte ggf. eine rutschfeste Unterlage verwendet werden.
AUFBAUANLEITUNG
Der Aufbau des 149/2 Tenorhornständers ist sehr einfach.
Alle Teile sind schon vormontiert; das Stativ muss
lediglich noch in Position gebracht werden.

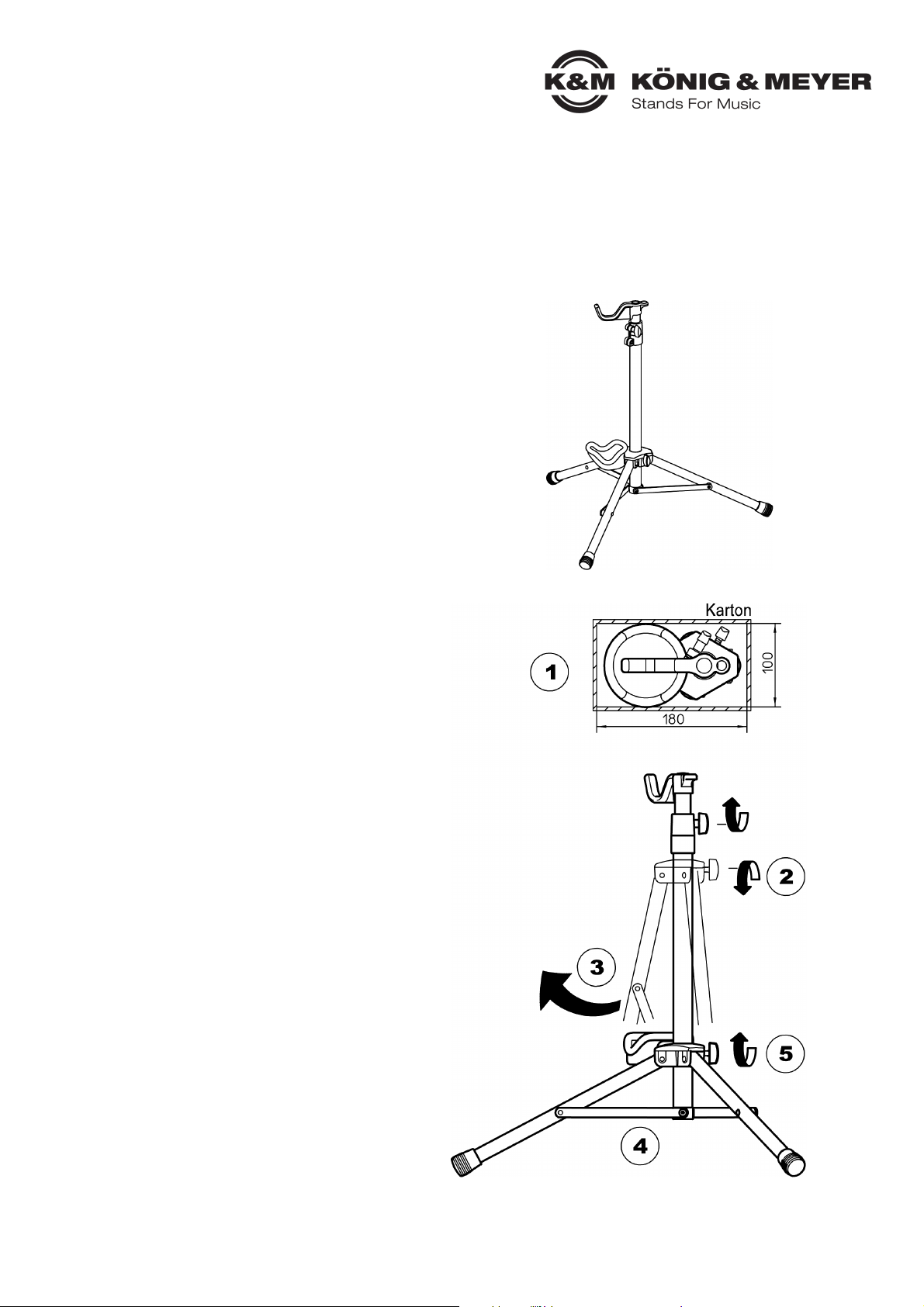

1Stativ und Bügel aus Karton entnehmen
2Klemmschraube lösen
3Füsse auseinanderziehen...
4...bis Verbindungsstreben waagerecht stehen
5Klemmschraube wieder fest anziehen
Der Zusammenbau erfolgt in
umgekehrter Reihenfolge.
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.
Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau und
Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
14920-012-55 Rev.13 03-80-153-00 1/13
BENUTZERHINWEISE / FUNKTIONEN

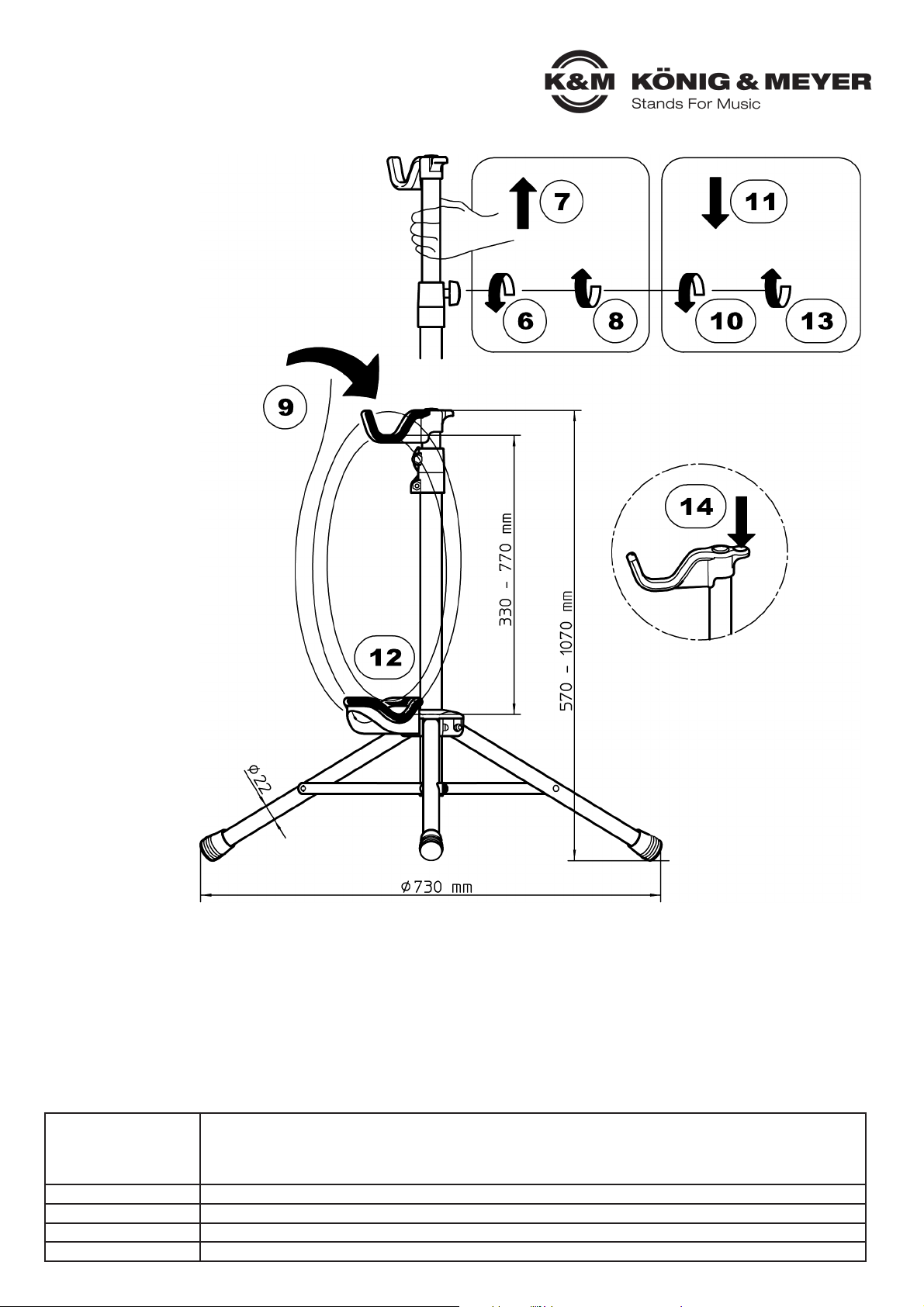

INSTRUMENT PLATZIEREN
Auszugrohr festhalten
6Klemmung an der Spannschelle lösen,
7Auszugrohr ausfahren,
8Klemmung wieder festziehen,
9Instrument in Bügel einhängen
Auszugrohr erneut festhalten
10 Klemmschraube wieder lösen,
11 Auszugrohr mit Instrument
11 einfahren lassen,
12 Instrument in der Schale
12 sanft aufsitzen lassen,
13 Klemmung wieder festziehen
14 Die Aufnahme für das
14 Mundstück befindet sich
14 am hinteren Ende des
14 Einhängehakens
PRÜFEN, INSTANDHALTEN, REINIGEN
- bei Wartungsarbeiten auf evtl. Gefährdungen achten (Einklemmen, Anstoßen).
- zur Reinigung am besten ein leicht feuchtes Tuch und ein nicht scheuerndes Reinigungsmittel benutzen.
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Stativ wackelt B: Boden prüfen, Fußkreis verstellen, Klemmschrauben anziehen
F: Instrument wackelt B: Auszugrohr einstellen (siehe 7)
TECHNISCHE DATEN / SPEZIFIKATIONEN
Material
Rohre, Bügel, Streben, Schale - Stahl, Farbe schwarz
Schrauben, Nieten - Stahl, verzinkt
Parkettschoner, Haken, Backen - Thermoplastischer Elastomer (TPE), schwarz
Schellen, Führungen, Griffe - PA schwarz
Traglast Tenorhorn oder Bariton
Abmessungen Fußkreisdurchmesser: max. 730 mm, Höhe: 620 - 1000 mm (570 - 1070 mm)
Packmaß, Gewicht 180 x 100 x 540 mm; 2,0 kg
Karton, Gewicht 180 x 100 x 610 mm; 2,4 kg
149/2 Tenor Horn Stand
- Stable, robust and folds away to a small size, excellent for mobile use
- Suitable for the tenor horn or baritone
- Instrument hook and cradle are encased in a soft material to protect the instrument
- Integrated mouth piece holder
- Anti-twist protection on the shaft sections and instrument holder
- Height adjustment; continuous from 635-970 mm
- Tool-free assembly and disassembly
SAFETY NOTES
- Take care when placing or removing the instrument
-from the instrument cradle and hook.
- The stand is only suitable for use on level, sound ground.
- As the product can be folded away,
-there is an inherent risk of pinching or trapping and
-care is required when assembling, using or dismantling
- The high quality floor protectors are virtually free of plasticizers;
-However, lay a non-slip mat under the base
-to avoid leaving marks on sensitive floors (e.g. parquet).
ASSEMBLY INSTRUCTIONS
The 14920 Tenor horn stand is very easy to assemble.
All the components are pre-assembled, the stand
merely needs to be set up.
1Remove stand and instrument support from the carton
2Loosen the clamping knobs
3Fold the legs open...
4...until the connecting struts are horizontal
5Re-tighten the clamping knobs
To dismantle, simply reverse the instructions.
Thank you for choosing this product. These instructions contain information
about the assembly of the product and its use.
We suggest you keep the instructions in a safe place for later use.
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
14920-012-55 Rev.13 03-80-153-00 1/13
USER NOTES
TO ADJUST THE STAND TO THE INSTRUMENT
Hold the telescopic shaft
6Loosen the clamp,
7slide the telescopic shaft upwards,
8re-tighten the clamp,
9hang the instrument on the hook
Hold the telescopic shaft
10 Loosen the clamping screw again,
11 let the telescopic shaft retract,
12 allow the instrument to rest
12 gently on the instrument
12 support cradle,
13 re-tighten the clamp
14 The mouthpiece holder is
14 behind the support hook
CONTROL, MAINTENANCE, CLEANING
- Be aware of the potential risks associated with maintenance and care (pinching, trapping).
- We recommend using a slightly damp cloth and a non-scouring cleaning agent.
FAULT FINDING (F) and REPAIR (R)
F: Stand wobbles R: Check ground, adjust base and tighten clamping knobs
F: Instrument wobbles B: Adjust telescopic shaft (see 7)
TECHNICAL DATA / SPECIFICATIONS
Materials
Shaft sections, hook, struts, cradle - steel, black
Screws, rivets - steel, zinc-coated
Floor protectors, hook, cradle - TPE, black
Clamps, guides, grips - PA, black
Capacity Tenor horn or baritone
Dimensions Foot print diameter: max. 730 mm, height: 620-1000 mm (570-1070 mm)
Package size, weight 180 x 100 x 540 mm; 2.0 kg
Carton, weight 180 x 100 x 610 mm; 2.4 kg
