Kohler K-3723 Assembly instructions

Installation and Care Guide

Guide d’installation et d’entretien

Guía de instalación y cuidado

Toilet

Toilette

Inodoro

USA/Canada: 1-800-4KOHLER

México: 001-800-456-4537

kohler.com

K-3723

1116451-2-G

Tools/Outils/Herramientas

Important Information

CAUTION: Risk of personal injury. If the new toilet is not installed immediately,

temporarily place a rag in the closet ﬂange. Hazardous gases may leak from the

ﬂange opening if it is not blocked.

CAUTION:Risk of property damage. The tank-to-bowl connection bolts must be

securely tightened. Use a long screwdriver to tighten them. A short screwdriver

may not be sufficient due to the conﬁned space in the tank.

NOTE: If a baseboard causes the rough-in to be less than 12″(305 mm), it must be

cut or removed to allow space for the toilet.

IMPORTANT! Do not lift or rock the bowl after placement. If you break the

watertight seal, you must install a new wax seal.

NOTE: The toilet pictured in the installation steps may differ from the model being

installed.

Informations importantes

ATTENTION: Risque de blessures. Si la nouvelle toilette n’est pas installée

immédiatement, placer temporairement un chiffon dans la bride de plancher. Des

gaz dangereux peuvent s’échapper de l’ouverture de la bride si celle-ci n’est pas

bloquée.

ATTENTION: Risque de dommages matériels. Les boulons de raccordement du

réservoir à la cuvette doivent être serrés en toute sécurité. Utiliser un tournevis

long pour les serrer. Un tournevis court pourrait ne pas être suffisant en raison de

l’espace conﬁné dans le réservoir.

REMARQUE: Si une plinthe fait en sorte que le raccordement est xérieur à 12″(305

mm), celle-ci doit être coupée ou retirée pour permettre plus d’espace pour la toilette.

IMPORTANT! Ne pas soulever ou secouer la cuvette après la mise en place. Si le

joint d’étanchéité à l’eau est brisé, il sera nécessaire d’installer un nouveau joint de

cire.

REMARQUE: La toilette illustrée dans les étapes d’installation peut être différente du

modèle installé.

Wax Seal

Joint en cire

Sello de cera

Silicone Adhesive

Adhésif à la silicone

Adhesivo de silicona

3/8"

1116451-2-G 2 Kohler Co.

Información importante

PRECAUCIÓN: Riesgo de lesiones personales. Si el inodoro nuevo no se instala

de inmediato, cubra la brida de inodoro temporalmente con un trapo. Se pueden

fugar gases nocivos de la abertura de la brida si ésta no se tapa.

PRECAUCIÓN: Riesgo de daños a la propiedad. Los pernos de conexión del

tanque a la taza deben estar bien apretados. Utilice un destornillador largo para

apretarlos. Un destornillador corto puede no ser suﬁciente debido al espacio

reducido en el tanque.

NOTA: Si el zócalo causa que esta distancia sea menor de 12″(305 mm), debe cortar

el zócalo o quitarlo para que haya suﬁciente espacio para el inodoro.

¡IMPORTANTE! No levente ni columpie el inodoro después de colocado. Si el sello

hermético se rompe, tendrá que instalar un sello de cera nuevo.

NOTA: El inodoro ilustrado en los pasos de instalación puede diferir del modelo que

está instalando.

Kohler Co. 3 1116451-2-G

Installation/Installation/Instalación

Mark here

with tape.

Marquer ici avec

du ruban adhésif.

Marque aquí con

cinta adhesiva.

11-5/8" (295 mm)

12" (305 mm)

Minimum Rough-in

Raccordement

minimum de 12"

(305 mm)

12" (305 mm)

mínimo del centro

del desagüe a la

pared acabada

6-5/8"

(168 mm)

7-1/2"

(191 mm)

Ø 3/8" Mounting Holes

Orifices de fixation Ø 3/8"

Orificios de fijación de Ø 3/8"

11" (280 mm)

3/8"

Install or relocate the supply and outlet as necessary

to comform to the roughing-in dimensions.

Installer ou déplacer l'alimentation et les sorties au besoin

pour se conformer aux dimensions du plan de raccordement.

Instale o cambie de lugar el suministro y la salida según sea necesario para

cumplir con las dimensiones de instalación.

32-1/2"

(826 mm)

14-3/4"

(375 mm)

11-13/16"

(300 mm)

3/8" NPT

Supply

Alimentation

3/8" NPT

Suministro

de 3/8" NPT

Tape in place and drill holes.

Scotcher en place

et percerles trous.

Asegure con

cinta adhesiva

y taladre los

orificios.

If replacing a toilet, remove the old wax.

En cas de remplacement du

W.C., retirer l'ancienne cire.

Si va a reemplazar el inodoro,

quite la cera vieja.

14-3/16" (360 mm)

8-1/2" (216 mm)

43 Template

Gabarit

Plantilla

1116451-2-G 4 Kohler Co.

Installation/Installation/Instalación

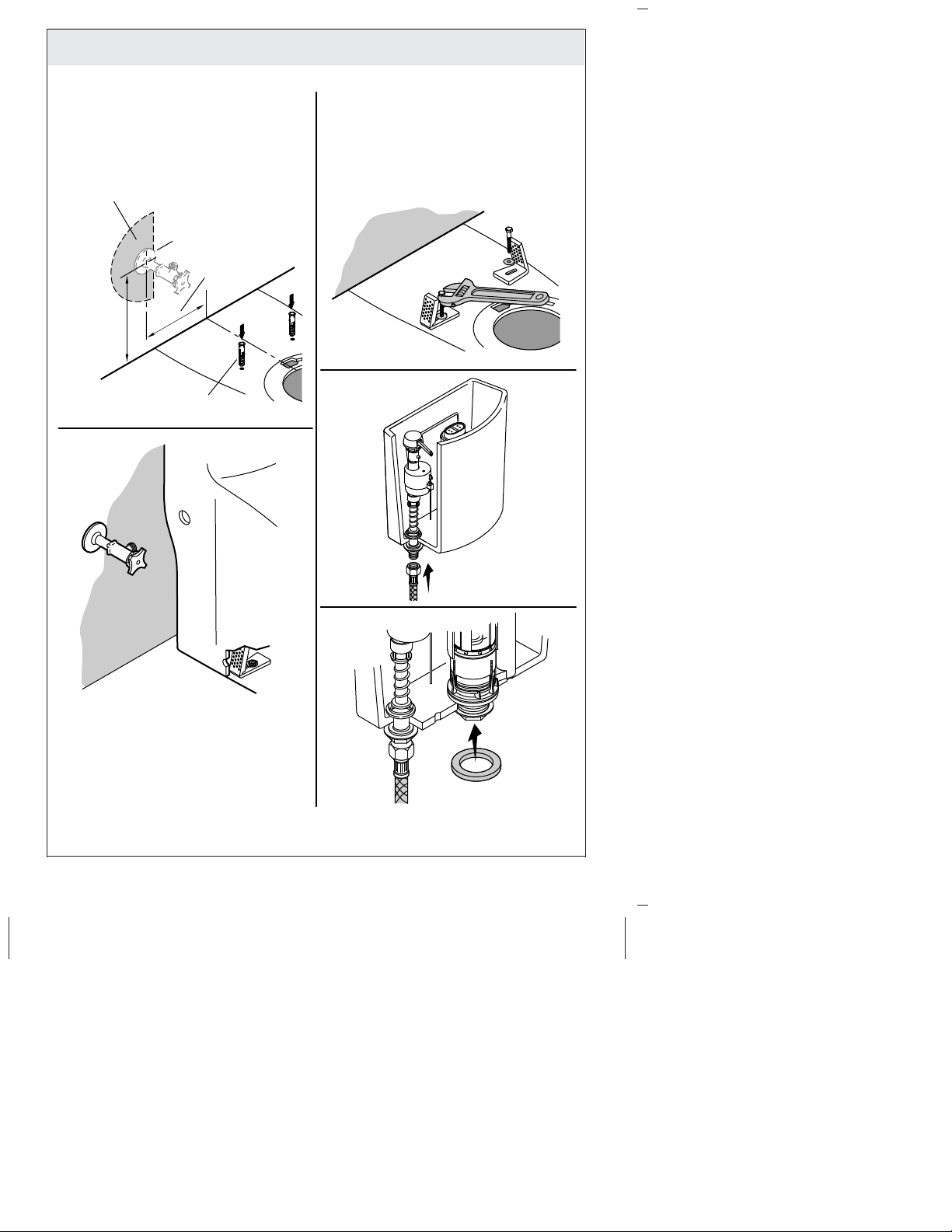

Anchor/Ancrage/Anclaje

3/8" NPT Supply

Alimentation 3/8" NPT

Suministro de 3/8" NPT

5" (127 mm) range for the existing supply.

Portée de 5" (127 mm) pour l'alimentation

existante.

Rango de 5" (127 mm) para el suministro

existente.

8-1/2"

(216 mm)

11-13/16"

(300 mm)

Position the brackets as shown on the

template and install.

Positionner les supports tel

qu'illustré sur le gabarit et installer.

Coloque los soportes como se

muestra en la plantilla e instale.

Confirm correct alignment

between the toilet hole and the bracket.

Confirmer l'alignement correct

entre l'orifice du W.C. et le support.

Verifique la alineación correcta

entre el orificio del inodoro y el soporte.

Kohler Co. 5 1116451-2-G

Installation/Installation/Instalación

10 11

Slide the nut onto the supply hose, flared end

first, and run the hose through the toilet wall.

Faire glisser l'écrou sur le tuyau d'alimentation,

an commençant par l'extrémité évasée, et faire

passer le tuyau par la paroi des W.C.

Deslice la tuerca en la manguera de suministro,

con el extremo acampanado primero y pase la

manguera a través de la pared del inodoro.

Rubber Washer

Rondelle en caoutchouc

Arandela de goma

Metal Washer

Rondelle métallique

Arandela de metal

Hose Guide

Guide du tuyau

Guía de la manguera

1116451-2-G 6 Kohler Co.

Installation/Installation/Instalación

1514

Buttons/Boutons/Botones

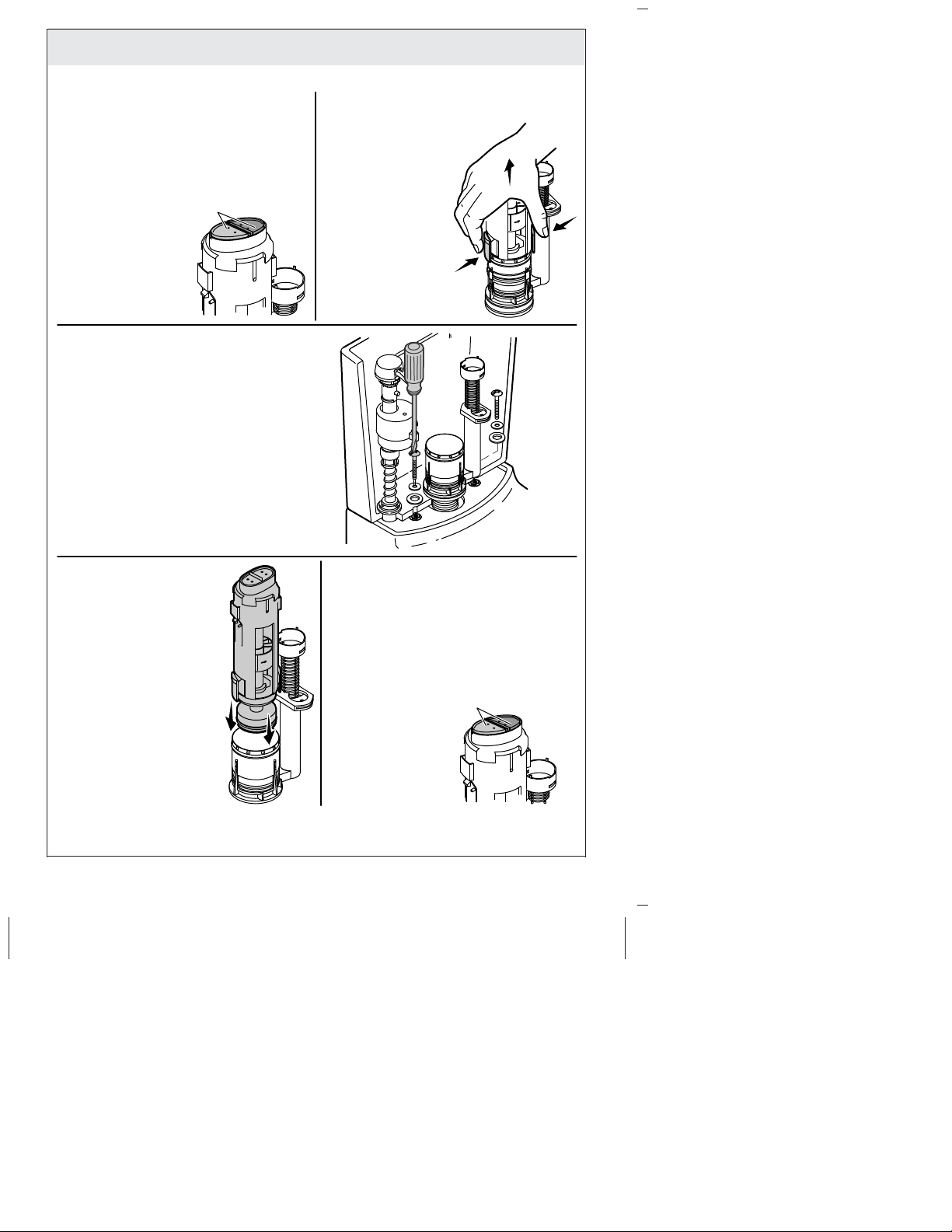

Rotate the canister so that the colored

buttons are in their original positions.

Pivoter le conteneur de façon à ce que

les boutons colorés soient dans leurs

positions initiales.

Gire el cilindro de manera que los

botones de color queden en su

posición original.

Reinstall the canister

so it snaps into place.

Réinstaller le conteneur

de manière à ce qu'il

s'enclenche en place.

Vuelva a instalar el

cilindro de manera que

encaje en su lugar.

Squeeze the tabs

and pull straight

up on the canister.

Comprimer les

languettes et tirer

tout droit sur le

conteneur.

Apriete las

lengüetas y jale

el cilindro recto

hacia arriba.

Note the position of the colored

buttons for reinstallation.

Noter la position des boutons colorés

pour la réinstallation.

Tome nota de la posición de los

botones de color para volver a instalar.

Thread the bolts into the bowl through

the bolt holes in the bottom of the tank.

Tighten the bolts using a screwdriver.

Do not overtighten.

Visser les boulons dans la cuvette à

travers les orifices de boulons à la

base du réservoir. Serrer les boulons

en utilisant un tournevis.

Ne pas trop serrer.

Enrosque los pernos en la taza a

través de los orificios para perno en la

parte inferior del tanque. Apriete los

pernos con un destornillador.

No apriete demasiado.

Kohler Co. 7 1116451-2-G

Installation/Installation/Instalación

Mark the hole location, drill a 3/16"

pilot hole.

Marque l'emplacement de l'orifice et

percer un orifice pilote de 3/16".

Marque el lugar para el orificio, taladre

un orificio guía de 3/16".

T-Bolt

Boulon en T

Perno en T

Washer

Rondelle

Arandela

Nut

Écrou

Tuerca

Trapway

Siphon

Boca de sifón

5/16" X 1-3/4"

Retaining Screw

Vis de retenue

5/16" X 1-3/4"

Tornillo de

retención de

5/16" X 1-3/4"

Carefully tilt backward until the

trapway and the outlet touch.

Incliner avec précaution vers

l'arrière jusqu'à ce que siphon

et l'orifice de sortie se touchent.

Con cuidado incline hacia atrás

hasta que la boca de sifón y

la salida hagan contacto.

3/16"

1116451-2-G 8 Kohler Co.

Installation/Installation/Instalación

Apply weight evenly.

Do not move after placement!

Watertight seal may be broken!

Appliquer du poids également.

Ne pas bouger après avoir placé!

Le joint d'étanchéité pourrait être cassé!

Aplique peso uniformemente.

¡No mueva después de colocar!

¡Se puede romper el sello hermético!

Caulk

Mastic

Sellador

Carefully thread the screws into the brackets,

until toilet is secure. Alternately tighten left

and right sides to prevent pulling the toilet off

center. Install cap to cover screw.

Do not overtighten.

Visser avec précaution les vis dans les

supports, jusqu'à ce que le W.C. soit

sécurisé. Alterner le serrage à gauche puis

à droite pour éviter de dé-centrer le W.C.

Installer un cache pour couvrir la vis.

Ne pas trop serrer.

Con cuidado enrrosque los tornillos en los

soportes, hasta que el inodoro quede

asegurado. Alternativamente apriete

los lados izquierdo y derecho para evitar

descentrar el inodoro. Instale la tapa

para cubrir el tornillo.

No apriete demasiado.

Caulk around base.

Appliquer du mastic

autour de la base.

Aplique sellador

alrededor de la base.

Cap/Cache/Tapa Screw/Vis/Tornillo

Bushing/Bague/Buje

Kohler Co. 9 1116451-2-G

Installation/Installation/Instalación

27 28 29

Tank Cover

Couvercle du réservoir

Tapa del tanque

Connect the supply and turn

on the water.

Connecter l'alimentation

et ouvrir l'eau.

Conecte el suministro

y abra el agua.

3/8" Supply

Alimentation

de 3/8"

Suministro

de 3/8"

Remove the tape and

protective pad.

Retirer le ruban et la

protection.

Retire la cinta adhesiva y

el material protector.

Press down on the

large button.

Presser vers le bas

sur le grand bouton.

Presione sobre el

botón grande.

Pull out and remove

the small button.

Tirer et retirer

le petit bouton.

Saque y retire el botón

pequeño.

Pull out and remove

the large button.

Tirer et retirer le

grand bouton.

Saque y retire el

botón grande.

Position the green rod in the small hole,

black rod in the large hole. Cut the rods

even with the top of the housing.

Positionner la tige verte dans le petit trou,

et la tige noire dans le grand trou. Couper

les tiges de manière égale avec le haut

du logement.

Coloque la varilla verde en el orificio

pequeño, la varilla negra en el orificio

grande. Corte las varillas al parejo con la

parte superior del alojamiento.

Remove the rods from the housing.

Press the large button onto the black

rod and press the small button onto

the green rod.

Retirer les tiges du logement.

Appuyer sur le grand bouton pour

l'enfoncer sur la tige noire, et appuyer

sur le petit bouton pour l'enfoncer sur

la tige verte.

Retire las varillas del alojamiento.

Oprima el botón grande en la varilla

negra y oprima y el botón pequeño

en la varilla verde.

30 31

Small Button

Petit bouton

Botón pequeño

Large Button

Grand bouton

Botón grande

Green Rod

Tige verte

Varilla verde

Black Rod

Tige noire

Varilla negra

1116451-2-G 10 Kohler Co.

Other manuals for K-3723

Table of contents

Other Kohler Toilet manuals

Kohler

Kohler VEIL K-20534T-S User manual

Kohler

Kohler VEIL+ K-5401T-3-0 Assembly instructions

Kohler

Kohler SAN SOUCI K-21865T-HC User manual

Kohler

Kohler K-3324 Assembly instructions

Kohler

Kohler K-8297KR-HC-0 Assembly instructions

Kohler

Kohler K-5402T-0 Assembly instructions

Kohler

Kohler WELLWORTH LITE K-4229 User manual

Kohler

Kohler K-3465 Assembly instructions

Kohler

Kohler K-4000 Assembly instructions

Kohler

Kohler K-1381T-XTS User manual

Kohler

Kohler K-3384 Assembly instructions

Kohler

Kohler C3-400 Assembly instructions

Kohler

Kohler VEIL K-20534T-S User manual

Kohler

Kohler C3-420 User manual

Kohler

Kohler FLEUR WATERGUARD K-3417 AA Series User manual

Kohler

Kohler K-3322 Assembly instructions

Kohler

Kohler K-25042-SS-0 User manual

Kohler

Kohler K-22106T-S2 User manual

Kohler

Kohler K-3556 User manual

Kohler

Kohler K-3323 Assembly instructions

Kohler

Kohler K-3749 User manual

Kohler

Kohler French Curve K-4653T-U User manual

Kohler

Kohler Sterling Windham 402315 User manual

Kohler

Kohler K-3447 User manual

Popular Toilet manuals by other brands

Toto

Toto Washlet TCF4911 Series installation guide

Grohe

Grohe Sensia ARENA user manual

Geberit

Geberit AQUACLEAN MERA CLASSIC user manual

Better Bathrooms

Better Bathrooms BUN/BeBa 27555/78725 user manual

American Standard

American Standard CONCEPT Cube TF-2704 installation manual

BIOLAN

BIOLAN ECO Instructions for installation, use and maintenance

Thetford

Thetford C260 Series user manual

KELISS

KELISS T162A Series instruction manual

BIOLAN

BIOLAN GARDEN TOILET Instructions for installation, use and maintenance

washloo

washloo Prestige user manual

JABSCO

JABSCO 37010 Series quick start guide

Drive

Drive TSE 150 operating instructions

Olympia

Olympia EPOQUE 69209 Installation and Maintenance

GSi

GSi TRACCIA 691711 installation instructions

DENCK

DENCK PURE-D user manual

Silent Venus

Silent Venus SVP600 Installation & maintenance

InBe

InBe IB/04.06050 installation instructions

Swiss Madison

Swiss Madison Carré SM-1T264 installation instructions
