Kohler K-3654 Assembly instructions

Installation and Care Guide

Guide d’installation et d’entretien

Guía de instalación y cuidado

Dual-Flush Toilet

W.C. double chasse

Inodoro de doble descarga

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de M

corresponden a México (Ej. K-12345M)USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

K-3654

1087557-2-A

Thank You For Choosing Kohler Company

Thank you for choosing Kohler Company. Your Kohler Company product reﬂects the

true passion for design, craftsmanship, artistry, and innovation Kohler Company stands

for. We are conﬁdent its dependability and beauty will surpass your highest expectations,

satisfying you for years to come.

All the information in this guide is based upon the latest product information available

at the time of publication. At Kohler Company, we strive to fulﬁll our mission of

improving the level of gracious living for each person who is touched by our products

and services. We reserve the right to make changes in product characteristics, packaging,

or availability at any time without notice.

Please take a few minutes to review this guide. If you encounter any installation or

performance problems, please call 1-800-4-KOHLER from within the USA, 1-800-964-5590

from within Canada, or 001-877-680-1310 from within Mexico.

Merci d’avoir choisi la compagnie Kohler

Merci d’avoir choisi la compagnie Kohler. Votre produit de la compagnie Kohler reﬂète la

véritable passion du design, d’artisanat, d’art et d’innovation représentant la compagnie

Kohler. Nous sommes conﬁants que sa ﬁabilité et beauté surpasseront vos exigences les

plus élevées, vous satisfaisant pendant les années à venir.

Toute l’information dans ce guide est basée sur la dernière disponible au moment de la

publication. A la compagnie Kohler, nous aspirons à remplir notre mission d’améliorer le

niveau de vie gracieux pour chaque individu affecté par nos produits et services. Nous

nous réservons le droit d’apporter toutes modiﬁcations aux caractéristiques, emballages

ou disponibilités des produits, et ceci à tout moment et sans préavis.

Veuillez prendre s’il vous plaît quelques minutes pour étudier ce guide. En cas de

problème d’installation ou de performance, veuillez composer le 1-800-4-KOHLER à

partir des É.U., le 1-800-964-5590 à partir du Canada, ou le 001-877-680-1310 à partir du

Mexique.

Gracias por elegir los productos Kohler

Gracias por elegir los productos de Kohler. Su producto de Kohler Company reﬂeja la

verdadera pasión por el diseño, la mano de obra, la artesanía y la innovación que

forman parte de Kohler Company. Estamos seguros que su conﬁabilidad y belleza

excederán sus más altas expectativas, dándole satisfacción por años.

Toda la información que aparece en la guía está basada en la información más reciente

disponible al momento de publicación. En Kohler Company, nos esforzamos por alcanzar

nuestra misión de mejorar el nivel del buen vivir de quienes disfrutan de nuestros

productos y servicios. Nos reservamos el derecho de efectuar cambios en las

características, embalaje o disponibilidad del producto en cualquier momento, sin previo

aviso.

Dedique unos minutos para leer esta guía. Si tiene algún problema de instalación o

funcionamiento, llámenos al 1-800-4-KOHLER desde los EE.UU., 1-800-964-5590 desde

Canadá, ó 001-877-680-1310 desde México.

1087557-2-A 2 Kohler Co.

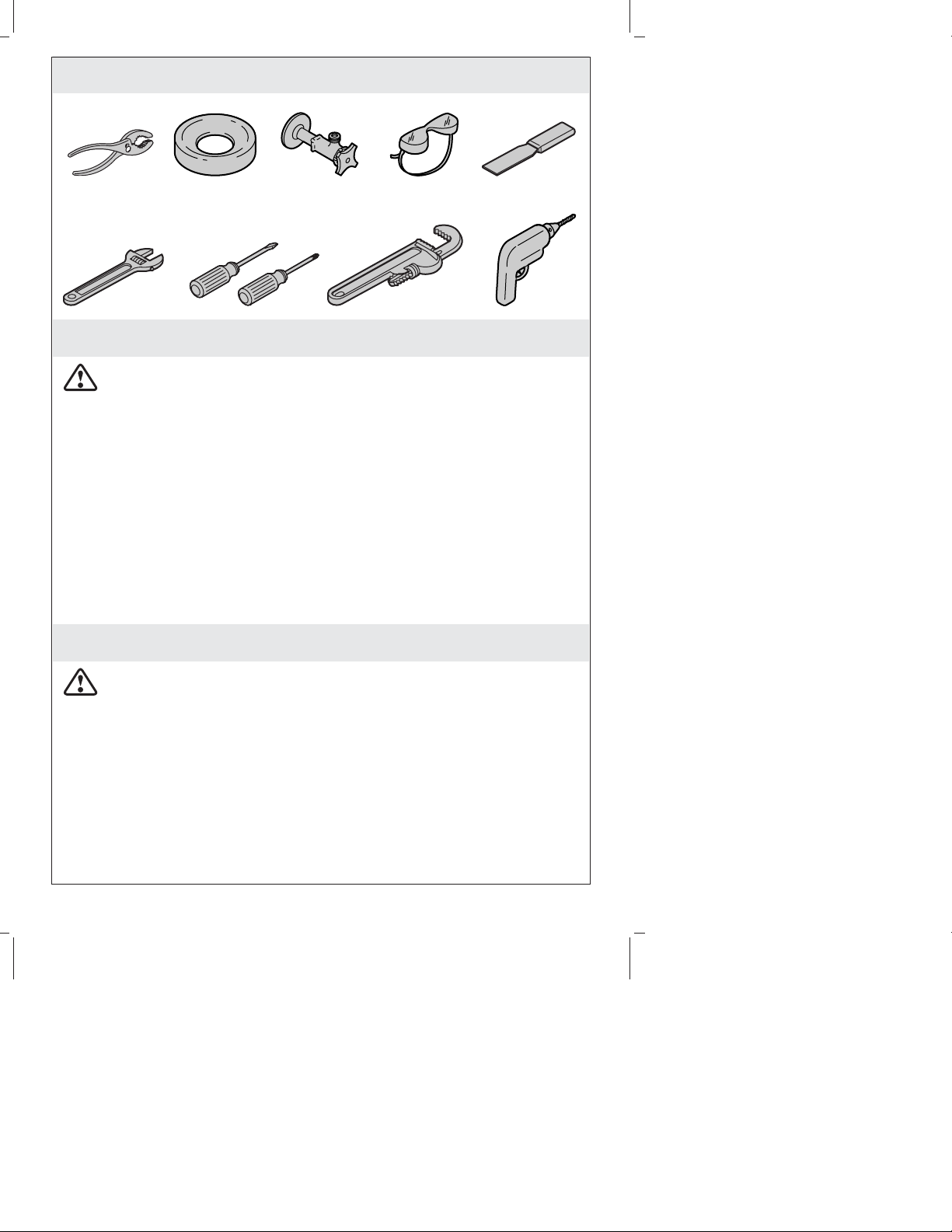

Tools/Outils/Herramientas

Important Information

CAUTION: Risk of personal injury. If the new toilet is not installed immediately,

temporarily place a rag in the closet ﬂange. Hazard gases may leak from the

ﬂange opening if it is not blocked.

IMPORTANT! The rough-in must be a minimum of 12″(30.5 cm) or more from the

base of the wall or baseboard. The base of the toilet ﬁts tightly against the wall or

baseboard. The toilet will not ﬁt correctly if there is less than 12″of clear space

between the base of the wall or baseboard and the centerline of the outlet. Install or

relocate the supply and outlet as necessary to conform to rough-in dimensions.

NOTE: If a baseboard causes the rough-in to be less than 12″(30.5 cm), it must be cut

or removed to allow space for the toilet.

IMPORTANT! Do not lift or rock the bowl after placement. If you break the

watertight seal, you must install a new wax seal.

NOTE: The toilet pictured in the installation steps may differ from the model being

installed.

Kohler Co. reserves the right to make revisions in the design of products without notice,

as speciﬁed in the Price Book.

Renseignements importants

ATTENTION: Risque de blessures corporelles. Si l’installation du nouveau W.C.

n’est pas immédiate, recouvrir temporairement la bride avec un chiffon. Des gazs

nocifs pourraient s’échapper de l’ouverture de la bride si elle n’est pas bloquée.

IMPORTANT! Le raccordement doit être à un minimum de 12″(30,5 cm) ou plus de

la base du mur ou du plancher. La base du W.C. s’ajuste fermement contre le mur ou

le plancher. Le W.C. ne s’ajustera pas correctement si il y a moins de 12″d’espace

entre la base du mur ou du plancher et la ligne centrale de la sortie. Installer ou

déplacer l’alimentation et la sortie au besoin pour se conformer aux dimensions de

raccordement.

REMARQUE: Si le plancher engendre un raccordement de moins de 12″(30,5 cm), il

devra être découpé ou retiré aﬁn de permettre un espace pour le W.C.

IMPORTANT! Ne pas soulever ou secouer la cuvette du W.C. après sa mise en place.

Si le joint étanche se casse, en réinstaller un nouveau en cire.

3/8"

Wax Seal

Joint en cire

Sello de cera

Kohler Co. 3 1087557-2-A

Renseignements importants (cont.)

REMARQUE: Le W.C. illustré dans les étapes d’installation pourrait différer du

modèle installé.

Kohler Co. se réserve le droit d’apporter toutes modiﬁcations sur le design des produits

et ceci sans préavis, tel que spéciﬁé dans le catalogue des prix.

Información importante

PRECAUCIÓN: Riesgo de lesiones personales. Si el inodoro nuevo no se instala

de inmediato, cubra la brida temporalmente con un trapo. Se pueden fugar gases

nocivos de la abertura de la brida si ésta no se tapa.

¡IMPORTANTE! La distancia desde el centro del desagüe a la base de la pared

acabada o zócalo debe ser un mínimo de 12″(30,5 cm) o más. La base del inodoro

debe quedar justo contra la pared acabada o zócalo. El inodoro no quedará bien si

hay menos de 12″de espacio libre entre la base de la pared o zócalo y la línea central

de la salida del inodoro. Instale o cambie de lugar el suministro y la salida según sea

necesario para cumplir con las dimensiones de instalación.

NOTA: Si el zócalo causa que esta distancia sea menor de 12″(30,5 cm), debe cortar

el zócalo o quitarlo para que haya suﬁciente espacio para el inodoro.

¡IMPORTANTE! Una vez colocada no levante ni columpie la taza. Si el sello

hermético se rompe, tendrá que instalar un sello de cera nuevo.

NOTA: El inodoro ilustrado en los pasos de instalación puede diferir del modelo que

esté instalando.

Kohler Co. se reserva el derecho de modiﬁcar el diseño de los productos sin previo

aviso, tal como se especiﬁca en la lista de precios.

1087557-2-A 4 Kohler Co.

Installation/Installation/Instalación

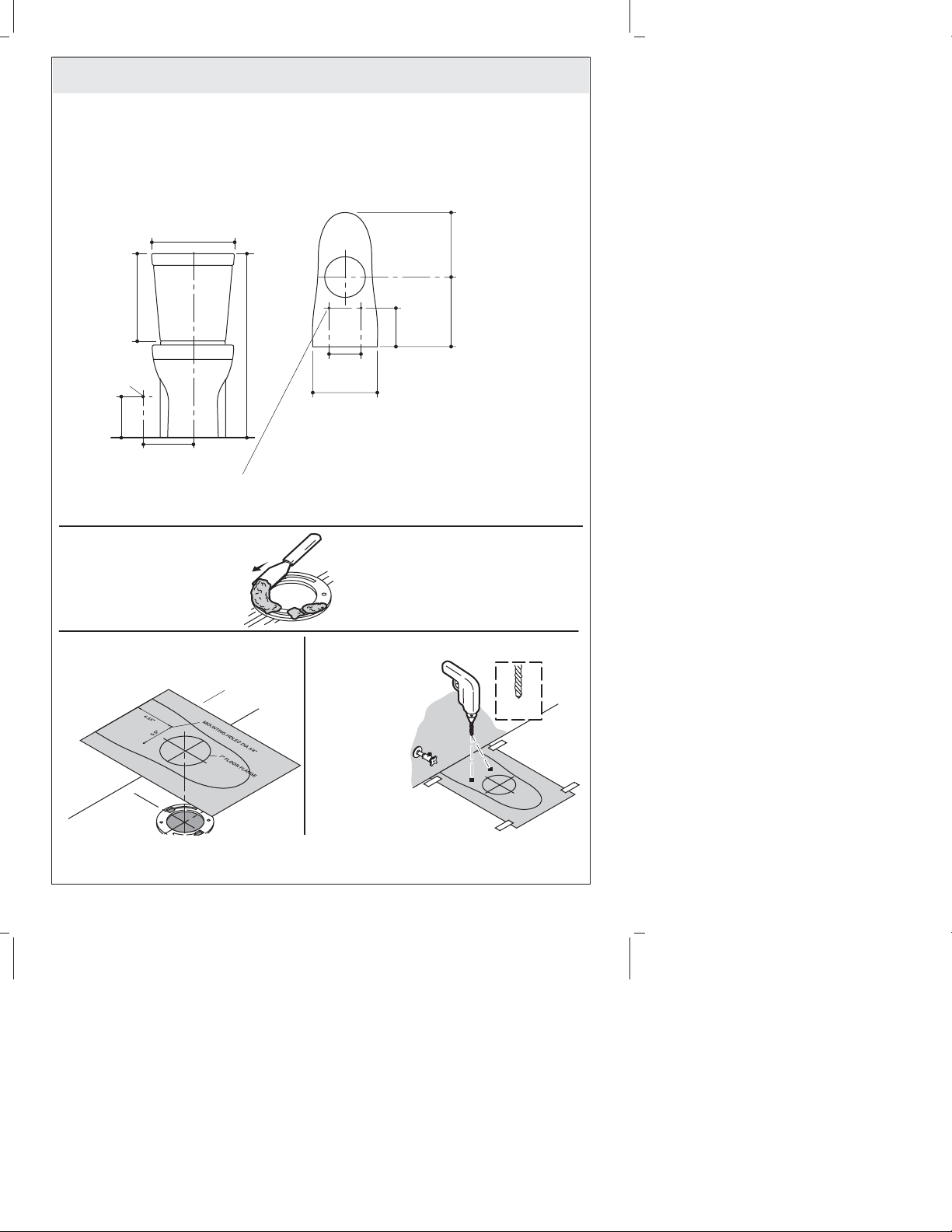

If replacing a toilet, remove the

old wax.

En cas de remplacement du

W.C., retirer l'ancienne cire.

Si va a reemplazar el inodoro,

quite la cera vieja.

31-1/2"

(80 cm)

11-13/16"

(30 cm)

14-3/4"

(37.5 cm)

10-13/16"

(27.5 cm)

6-11/16"

(17 cm)

5-1/2"

(14 cm)

11" (28 cm)

Template

Gabarit

Plantilla

Position the template.

Positionner le gabarit.

Coloque la plantilla.

8-1/2" (21.6 cm)

14-3/16" (36 cm)

3/8"

Install or relocate the supply and outlet as necessary

to comform to the roughing-in dimensions.

Installer ou déplacer l'alimentation et les sorties au besoin

pour se conformer aux dimensions du plan de raccordement.

Instale o cambie de lugar el suministro y la salida según sea necesario para

cumplir con las dimensiones de instalación.

3/8" NPT

Supply

Alimentation

3/8" NPT

Suministro

de 3/8" NPT

Important: Toilet must have

12" (30.5 cm) minimum rough-in to install properly.

Important: Le W.C. doit avoir un raccordement

minimum de 12" (30,5 cm) pour correctement installer.

Importante: El inodoro debe tener 12" (30,5 cm)

mínimo del centro del desagüe a la pared acabada

para su correcta instalación.

Tape in place

and drill holes.

Scotcher en

place et percer

les trous.

Asegure con

cinta adhesiva

y taladre los

orificios.

3/8" D. Mounting Holes

Orifices de fixation Ø 3/8"

Orificios de fijación de 3/8" D.

12" (30.5 cm)

Minimum Rough-in

Raccordement

minimum de 12"

(30,5 cm)

12" (30,5 cm) mínimo

del centro del

desagüe a la pared

acabada

Kohler Co. 5 1087557-2-A

Installation/Installation/Instalación

1/4" (6 mm)

1/4"

(6 mm)

11-13/16"

(30 cm)

8-1/2"

(21.6 cm)

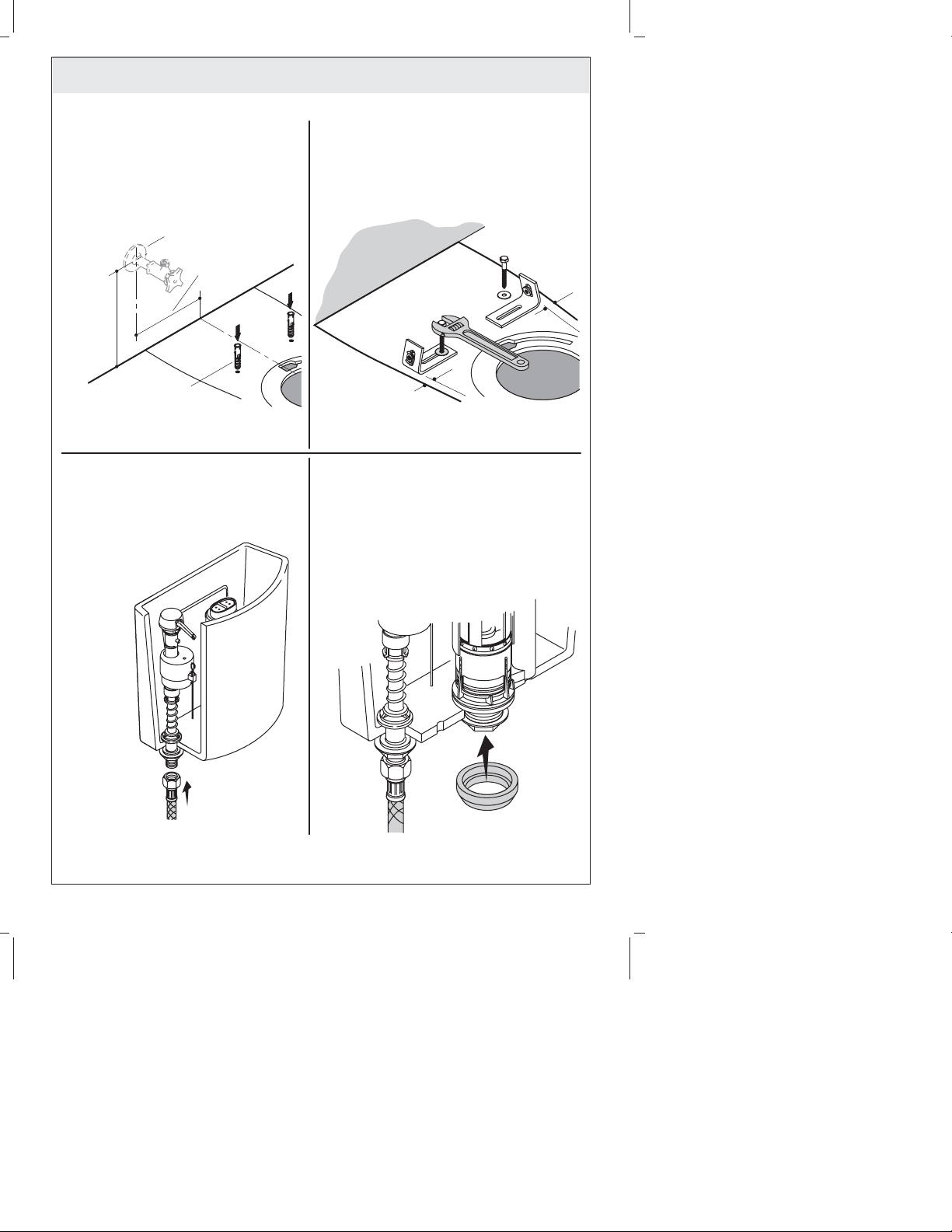

Install brackets.

Installer les supports.

Instale los soportes.

Insert anchors.

Insérer les ancrages

Inserte los anclajes.

Position the gasket on the bowl inlet.

Positionner le joint à l'entrée de la cuvette.

Coloque el empaque en la entrada de la taza.

Anchor

Ancrage

Anclaje

3/8" NPT Supply

Alimentation 3/8" NPT

Suministro de 3/8" NPT

Thread the supply hose

onto the tank.

Visser le tuyau d'alimentation

sur le réservoir.

Enrosque la manguera de

suministro al tanque.

1087557-2-A 6 Kohler Co.

Installation/Installation/Instalación

Hose

Guide

Guide du

tuyau

Guía de la

manguera

910

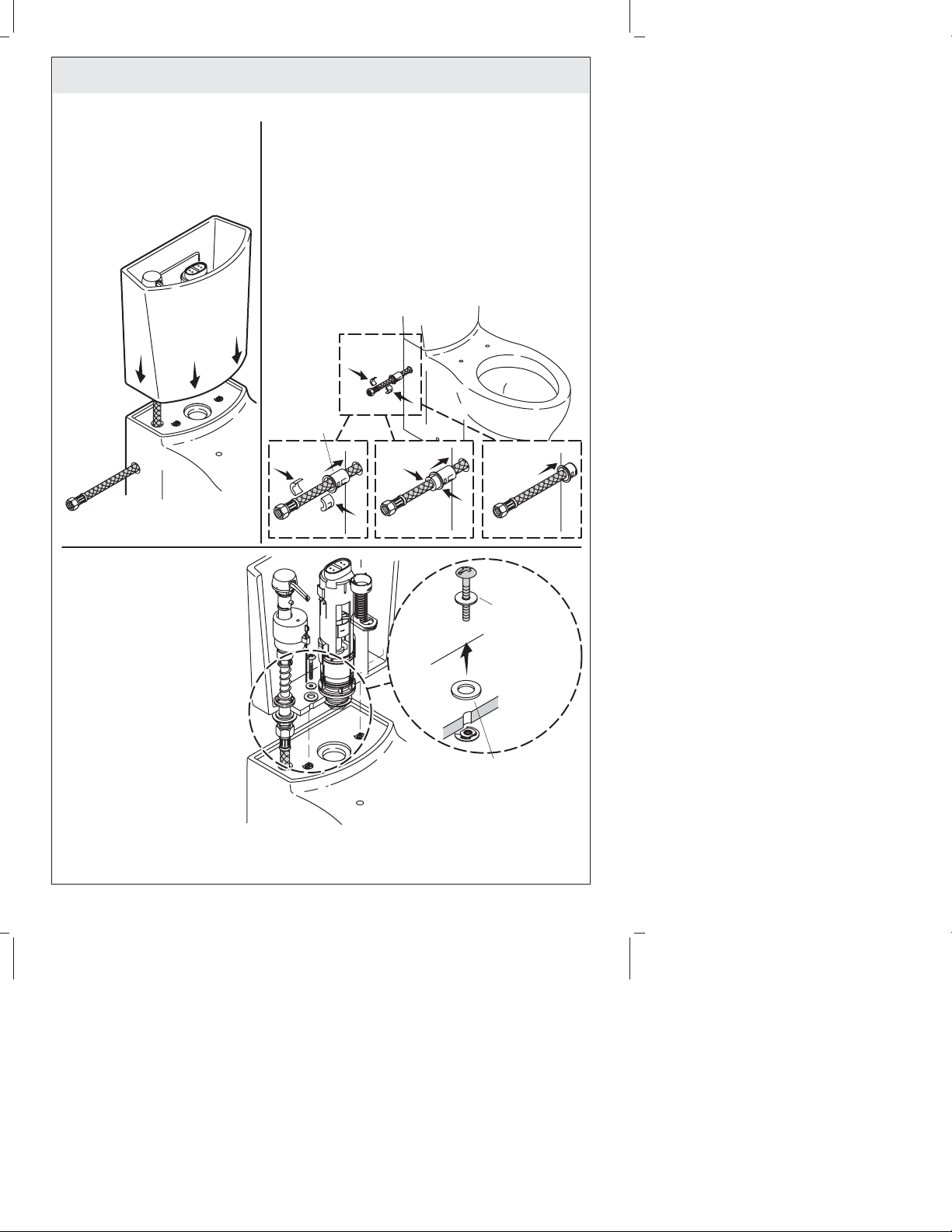

Slide the hose guide onto the hose, with the

flared end last. Slide the two inserts into the

flared end of the hose guide.

Glisser le guide du tuyau avec l'extrémité

mandrinée en dernier. Glisser les deux

insertions dans l'extrémité mandrinée du guide

du tuyau.

Deslice la guía de la manguera en la

manguera, con el lado acampanado al último.

Deslice dos piezas de inserción en el extremo

acampanado de la guía de la manguera.

Slide the metal washer and

the rubber washer onto the

bolt.

Glisser la rondelle

métallique et la rondelle en

caoutchouc sur le boulon.

Deslice la arandela de

metal y la arandela de

goma en el perno.

Position the tank on the bowl.

Positionner le réservoir sur la

cuvette.

Coloque el tanque en la taza.

Rubber Washer

Rondelle en

caoutchouc

Arandela de

goma

Metal

Washer

Rondelle

métallique

Arandela de

metal

Kohler Co. 7 1087557-2-A

Installation/Installation/Instalación

13 14

Thread the bolts into the bowl through

the bolt holes in the bottom of the tank.

Tighten the bolts using a screwdriver.

Do not overtighten.

Visser les boulons dans la cuvette à

travers les orifices de boulons à la

base du réservoir. Serrer les boulons

en utilisant un tournevis.

Ne pas trop serrer.

Enrosque los pernos en la taza a

través de los orificios para perno en la

parte inferior del tanque. Apriete los

pernos con un destornillador.

No apriete demasiado.

Install the wax seal.

Installer le joint en cire.

Instale el sello de cera.

Carefully lower over brackets.

Baisser légèrement sur les supports.

Con cuidado coloque sobre los soportes.

Apply weight evenly.

Do not move after placement!

Watertight seal may be broken!

Appliquer du poids également.

Ne pas bouger après avoir placé.

Le joint d'étanchéité pourrait être cassé!

Aplique peso uniformemente.

¡No mueva después de colocar!

¡Se puede romper el sello hermético!

Bolt

Boulon

Perno

Wax Seal

Joint en cire

Sello de cera

1087557-2-A 8 Kohler Co.

Installation/Installation/Instalación

19 20

16 Carefully thread the bolts

into the nuts on the

brackets.

Do not overtighten.

Visser avec précaution

les boulons dans les

écrous sur les supports.

Ne pas trop serrer.

Atornille con cuidado los

pernos en las tuercas de

los soportes.

No apriete demasiado.

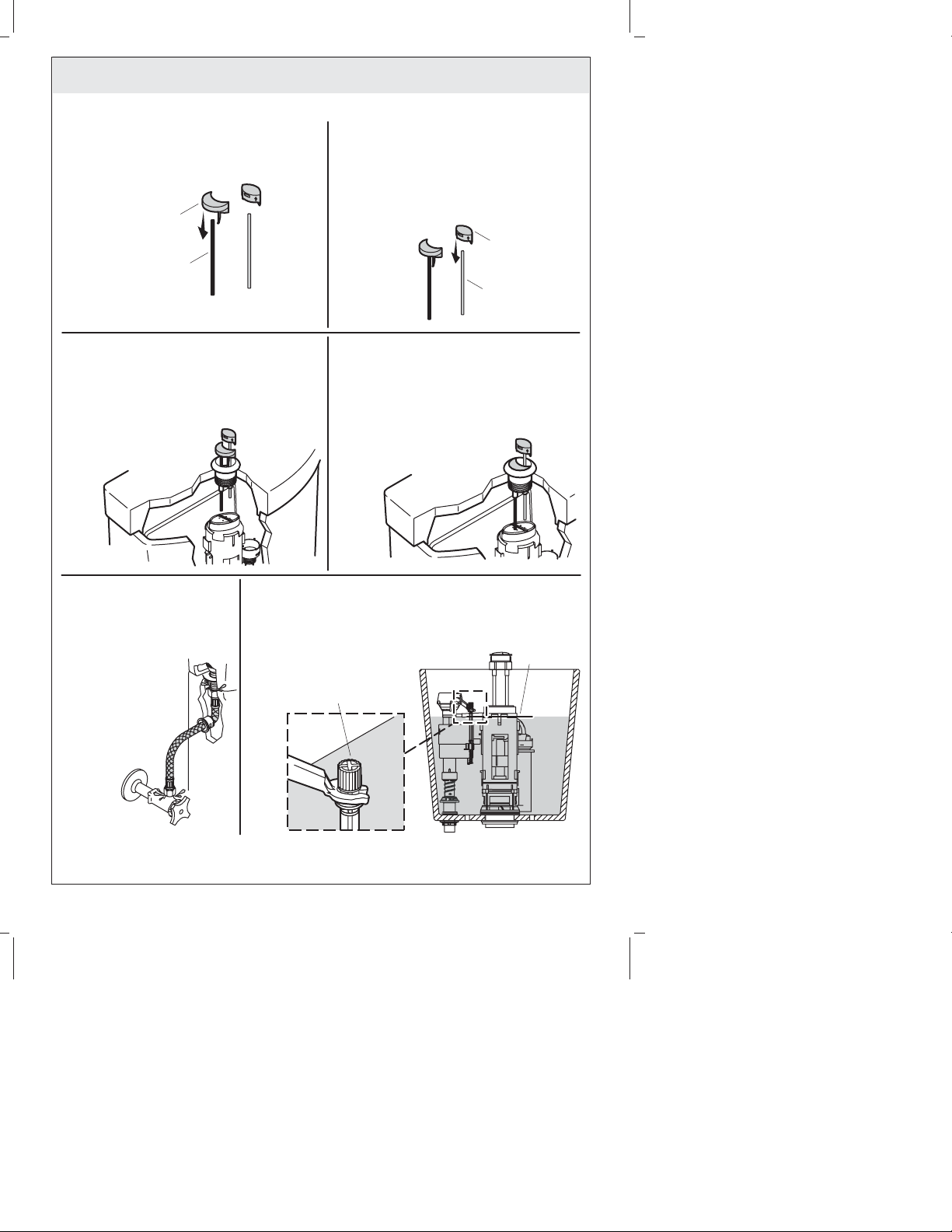

Pull out and remove

the large button.

Tirer et retirer le grand

bouton.

Saque y retire el

botón grande.

Pull out and remove

the small button.

Tirer et retirer

le petit bouton.

Saque y retire el botón

pequeño.

Press down on the

large button.

Presser vers le bas

sur le grand bouton.

Presione sobre el

botón grande.

Connect supply and turn

on the water.

Connecter l'alimentation

et ouvrir l'eau.

Conecte el suministro

y abra el agua.

Tank Cover

Couvercle du réservoir

Tapa del tanque

Remove the tape and

protective pad.

Retirer le ruban et la

protection.

Retire la cinta adhesiva y

el material protector.

3/8" Supply

Alimentation

de 3/8"

Suministro

de 3/8"

Kohler Co. 9 1087557-2-A

Installation/Installation/Instalación

Turn here to adjust the

water level.

Tourner ici pour ajuster

le niveau d'eau.

Gire aquí para ajustar

el nivel del agua.

Flush several

times and check

for leaks.

Purger plusieurs

fois et vérifier s'il

y a des fuites.

Accione la

descarga varias

veces y verifique

que no haya

fugas.

22 23

Insert the rods into the holes in the

push button housing.

Insérer les tiges dans les orifices du

logement du bouton-poussoir.

Inserte las varillas en los orificios en el

alojamiento del botón.

Press down on the push buttons until

they click into place.

Presser sur les boutons poussoirs

jusqu'a ce qu'ils s'enclenchent en

place.

Oprima los botones hasta que encajen

con un clic en su lugar.

Black Rod

Tige noire

Varilla negra Green Rod

Tige verte

Varilla verde

Large Button

Grand bouton

Botón grande Small Button

Petit bouton

Botón pequeño

Press the large button onto the black rod.

Presser le grand bouton sur la tige noire.

Presione el botón grande sobre la varilla

negra.

Press the small button onto the

green rod.

Presser le petit bouton sur la

tige verte.

Presione el botón pequeño

sobre la varilla verde.

Waterline

Ligne

d'eau

Línea de

agua

1087557-2-A 10 Kohler Co.

Other manuals for K-3654

Table of contents

Other Kohler Toilet manuals

Kohler

Kohler K-3723 User guide

Kohler

Kohler REVIVAL K-14241 User manual

Kohler

Kohler User Manual K-23188T-NS User manual

Kohler

Kohler Escale K-3588-96 User manual

Kohler

Kohler K-3434-X User manual

Kohler

Kohler C3-050 User manual

Kohler

Kohler KARING 2.0 K-77780T-0 User manual

Kohler

Kohler Quiet-Close C3-455 User manual

Kohler

Kohler K-31636-0 User manual

Kohler

Kohler K-3487 Assembly instructions

Kohler

Kohler VEIL+ K-5401T-3-0 Assembly instructions

Kohler

Kohler K-4195 User manual

Kohler

Kohler K-3608 Assembly instructions

Kohler

Kohler C3-500 Assembly instructions

Kohler

Kohler K-3901 Assembly instructions

Kohler

Kohler K-3322 Assembly instructions

Kohler

Kohler K-4108 Assembly instructions

Kohler

Kohler K-20797T-SL User manual

Kohler

Kohler SAN SOUCI K-21865T-HC User manual

Kohler

Kohler OVE K-19950W User manual

Kohler

Kohler K-3324 Assembly instructions

Kohler

Kohler K-3900X Assembly instructions

Kohler

Kohler K-5401 Assembly instructions

Kohler

Kohler K-20168T-SL-CG1 User manual

Popular Toilet manuals by other brands

Toto

Toto Washlet TCF4911 Series installation guide

Grohe

Grohe Sensia ARENA user manual

Geberit

Geberit AQUACLEAN MERA CLASSIC user manual

Better Bathrooms

Better Bathrooms BUN/BeBa 27555/78725 user manual

American Standard

American Standard CONCEPT Cube TF-2704 installation manual

BIOLAN

BIOLAN ECO Instructions for installation, use and maintenance

Thetford

Thetford C260 Series user manual

KELISS

KELISS T162A Series instruction manual

BIOLAN

BIOLAN GARDEN TOILET Instructions for installation, use and maintenance

washloo

washloo Prestige user manual

JABSCO

JABSCO 37010 Series quick start guide

Drive

Drive TSE 150 operating instructions

Olympia

Olympia EPOQUE 69209 Installation and Maintenance

GSi

GSi TRACCIA 691711 installation instructions

DENCK

DENCK PURE-D user manual

Silent Venus

Silent Venus SVP600 Installation & maintenance

InBe

InBe IB/04.06050 installation instructions

Swiss Madison

Swiss Madison Carré SM-1T264 installation instructions
