Kohler Windward BubbleMassage K-1114-G Quick start guide
Roughing-In Guide
Bath with Airjets
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México (Ej.
K-12345M)
Français, page 3
Español, página 4
USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
K-1114-G K-1114-GF
1076052-1-A ©2007 Kohler Co.
Product Information
Applicable product:
Drop-in rim style K-1114-G shown
Drop-in, 4-side integral flange K-1114-GF not shown
Fixture*:
Bathing well
Basin area
bottom 55″(139.7 cm) x 23-1/4″(59.1 cm)
Basin area top 64″(162.6 cm) x 32″(81.3 cm)
Weight 132 lbs (60 kg)
To overflow
Water depth 15″(38.1 cm)
Capacity 78.5 gal (297 L)
* Approximate measurements for comparison only.
Drop-in cutout dimensions:
70-1/2″(179.1 cm) x 40-1/2″(102.9 cm)
Blower motor: Heater V Hz A
1 hp 300 W 120 60 5
Minimum access panel pump/control:
20″(50.8 cm) W x 15″(38.1 cm) H required
Required Electrical Service
Dedicated circuit required, protected with a Class A
Ground-Fault Circuit-Interrupter (GFCI):
Pump/control 120 V, 5 A, 60 Hz
Blower motor is supplied with a 24″(61 cm) grounding-type
plug-in cord.
Notes
Install this product according to the installation guide.
Floor support under this product must provide for a minimum of
39 lbs/square foot (190 kg/square meter) loading.
If installing a rim-mount faucet, make sure there is no interference
with the drain overflow and circulating system before drilling any
holes. Consult local and national codes for minimum air gap
requirements if installing a spout on the faucet deck.
The hot water supply should be 70% of the capacity of the bath or
greater. Installations will vary.
This fixture conforms to ANSI Standard Z124.1.2. All dimensions
are nominal.

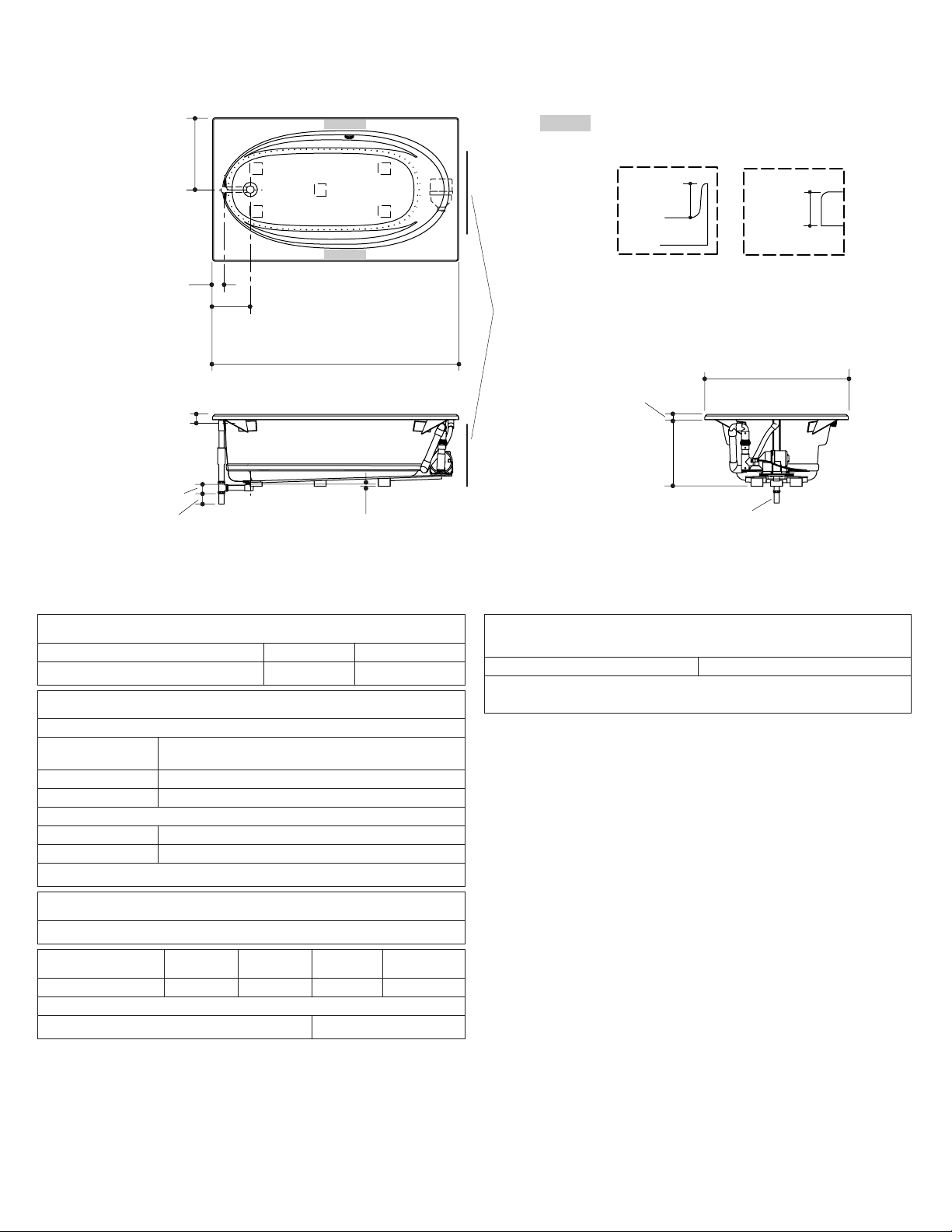

72" (182.9 cm) 42" (106.7 cm)
1-1/2" OD
21"
(53.3 cm)
3-1/2"
(8.9 cm)
2-7/8" (7.3 cm)
3" (7.6 cm)
Recommended faucet area
No change in measurements if connected with
drain illustrated. (K-11677 or K-11677M)
19-1/2"
(49.5 cm)
1-1/2"
(3.8 cm)
Drop-In Rim
Detail
1-1/4"
(3.2 cm)
Tile Flange
Detail
1-1/2"
(3.8 cm)
11-1/16" (28.1 cm)
3-3/4"
(9.5 cm)
1" (2.5 cm) from
the Floor to the
Bottom of the Drain
Blower/Control Access
20" (50.8 cm) W x
15" (38.1 cm) H Min
1076052-1-A 2 Kohler Co.
Guide de raccordement
Baignoire à jets d’air
Information sur le produit
Produit applicable:
Style rebord encastré K-1114-G illustré
Bride intégrée à 4 côtés,
encastrée K-1114-GF non illustré
Appareil sanitaire*:
Bassin de la baignoire
Base du bassin de
baignoire 55″(139,7 cm) x 23-1/4″(59,1 cm)
Dessus du bassin de
baignoire 64″(162,6 cm) x 32″(81,3 cm)
Poids 132 lbs (60 kg)
Au trop plein
Profondeur d’eau 15″(38,1 cm)
Capacité 78,5 gal. (297 L)
* Mesures approximatives pour comparaison uniquement.
Dimensions de découpe d’encastrement:
70-1/2″(179,1 cm) x 40-1/2″(102,9 cm)
Moteur-souffleur: Chauffe-eau V Hz A
1 CV 300 W 120 60 5
Panneau d’accès minimal à la pompe/contrôle:
20″(50,8 cm) L x 15″(38,1 cm) H requis
Branchement électrique requis
Circuit dédié requis, protégé par un Disjoncteur Différentiel de
Classe A (GFCI):
Pompe/contrôle 120 V, 5 A, 60 Hz
Le moteur-souffleur comprend un câble électrique de masse de
24″(61 cm).
Remarques
Installer ce produit selon le guide d’installation.
Le support du sol sous ce produit doit pouvoir soutenir une charge
minimale de 39 lbs./pied carré (190 Kg/m2).
Si un robinet sur rebord est installé, s’assurer qu’il n’y ait pas
d’interférence avec le trop plein du drain et le système de
circulation avant de percer tout orifice. Consulter les codes
nationaux et locaux pour les exigences d’espace d’air minimum
lors de l’installation d’un bec sur le comptoir du robinet.
L’alimentation d’eau chaude doit être d’une capacité de 70% ou
plus de la baignoire. Les installations varieront.
Ce meuble est conforme au standard ANSI Z124.1.2. Toutes les
dimensions sont nominales.
72" (182,9 cm) 42" (106,7 cm)
Ø Ext. 1-1/2"
21"
(53,3 cm)
3-1/2"
(8,9 cm)
2-7/8" (7,3 cm)
3" (7,6 cm)
Emplacement recommandé du robinet
Aucun changement des mesures n'est nécessaire si
connecté au drain illustré. (K-11677 ou K-11677M)
19-1/2"
(49,5 cm)
1-1/2"
(3,8 cm)
Détail de
l'encastrement
de rebord
1-1/4"
(3,2 cm)
Détail de bride
de carrelage
1-1/2"
(3,8 cm)
11-1/16" (28,1 cm)
3-3/4"
(9,5 cm)
1" (2,5 cm) du sol à
la base du drain
Accès contrôle/souffleur
20" (50,8 cm) l x
15" (38,1 cm) H Min
Kohler Co. 3 1076052-1-A
Diagrama de instalación
Bañera con jets de aire
Información sobre el producto
Producto correspondiente:
Estilo con borde de sobreponer K-1114-G ilustrada
Reborde de sobreponer integral
por los 4 lados K-1114-GF no ilustrada
Producto*:
Área de la bañera
Área del fondo 55″(139,7 cm) x 23-1/4″(59,1 cm)
Área de arriba 64″(162,6 cm) x 32″(81,3 cm)
Peso 132 lbs (60 kg)
Al rebosadero
Profundidad
del agua 15″(38,1 cm)
Capacidad 78,5 gal (297 L)
* Dimensiones aproximadas sólo para fines de comparación.
Dimensiones de la abertura de sobreponer:
70-1/2″(179,1 cm) x 40-1/2″(102,9 cm)
Motor
soplador: Calentador V Hz A
1 hp 300 W 120 60 5
Panel de acceso mínimo para la bomba/control:
20″(50,8 cm) de ancho x 15″(38,1 cm) de
alto requerido
Requisitos eléctricos
Requiere un circuito dedicado, protegido con un interruptor de
circuito con pérdida a tierra (GFCI) de Clase A:
Bomba/control 120 V, 5 A, 60 Hz
El motor soplador incluye un cable de 24″(61 cm) con enchufe
de conexión a tierra.
Notas
Instale este producto conforme a la guía de instalación.
El soporte del piso debajo de este producto debe poder soportar
una carga mínima de 39 lbs/pie cuadrado (190 kg/metro
cuadrado).
En caso de instalar la grifería en el borde, asegúrese de que no
interfiera con el rebosadero de desagüe y el sistema de circulación
antes de taladrar los orificios. Consulte los códigos locales y
nacionales para obtener los requisitos mínimos de separación al
instalar un surtidor en la superficie plana para la grifería.
El suministro de agua caliente debe llegar al 70% de la capacidad
de la bañera o más. Varía según la instalación.
Este producto cumple con la norma Z124.1.2 de ANSI. Todas las
dimensiones son nominales.
72" (182,9 cm) 42" (106,7 cm)
1-1/2" D.E.
21"
(53,3 cm)
3-1/2"
(8,9 cm)
2-7/8" (7,3 cm)
3" (7,6 cm)
Área recomendada para la grifería
No es necesario cambiar las medidas si se conecta
con el desagüe ilustrado. (K-11677 o K-11677M)
19-1/2"
(49,5 cm)
1-1/2"
(3,8 cm)
Detalle del
borde de
sobreponer
1-1/4"
(3,2 cm)
Detalle del
reborde para
azulejos
1-1/2"
(3,8 cm)
11-1/16" (28,1 cm)
3-3/4"
(9,5 cm)
1" (2,5 cm) del piso
a la parte inferior
del desagüe
Acceso al soplador/
control de 20" (50,8 cm)
de ancho x 15" (38,1 cm)
de alto mín.
Kohler Co. 4 1076052-1-A
