Kohler K-1114-GLA Quick start guide

Roughing-In Guide

Bath with Airjets and Integral Apron

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

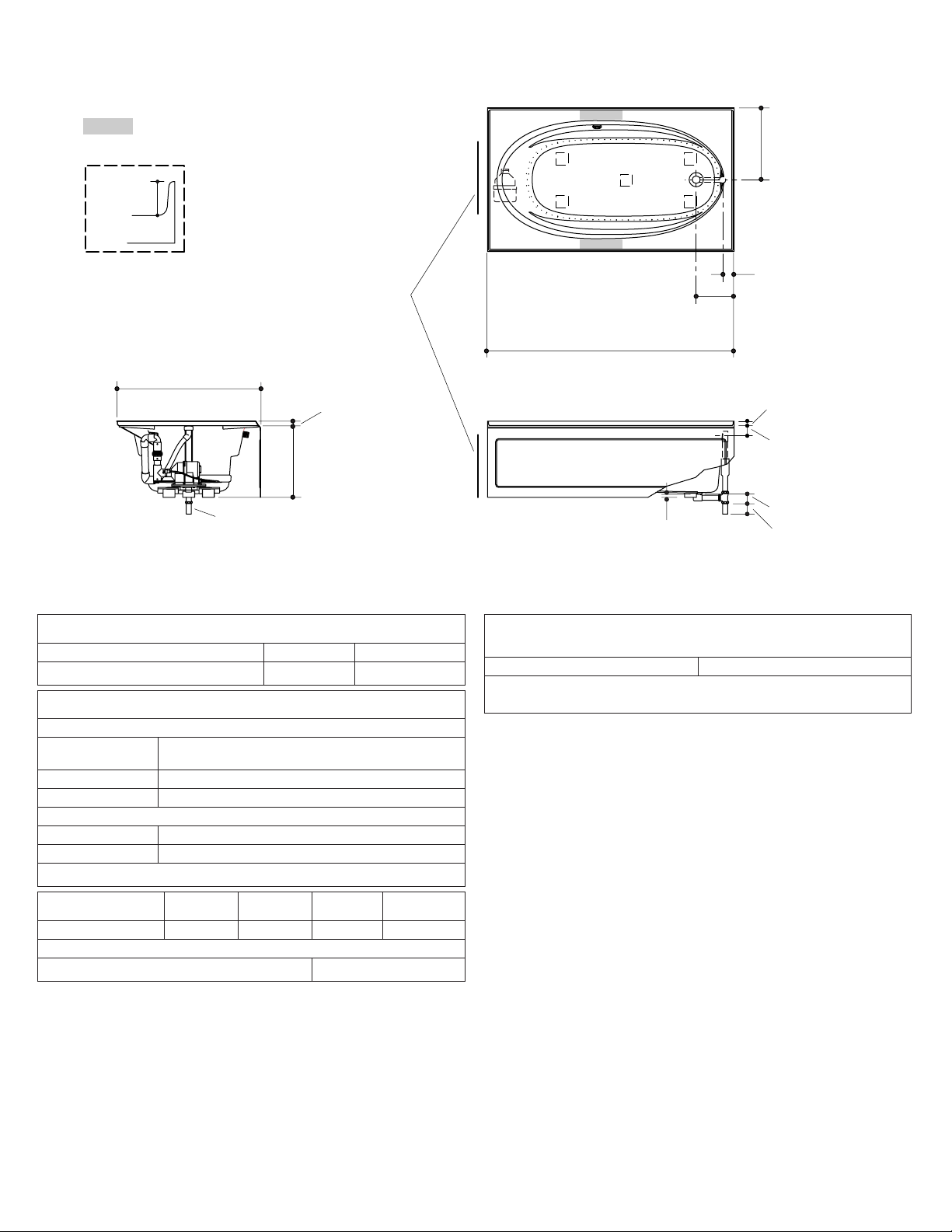

K-1114-GLA, K-1114-GRA

Product Information

Applicable product:

Integral apron, left drain K-1114-GLA not shown

Integral apron, right drain K-1114-GRA shown

Fixture*:

Bathing well

Basin area

bottom 55″(139.7 cm) x 23-1/4″(59.1 cm)

Basin area top 64″(162.6 cm) x 32″(81.3 cm)

Weight 149 lbs (68 kg)

To overﬂow

Water depth 15″(38.1 cm)

Capacity 78.5 gal (297 L)

* Approximate measurements for comparison only.

Blower motor: Heater V Hz A

1 hp 300 W 120 60 5

Minimum access panel pump/control:

20″(50.8 cm) W x 15″(38.1 cm) H required

Required Electrical Service

Dedicated circuit required, protected with a Class A

Ground-Fault Circuit-Interrupter (GFCI):

Pump/control 120 V, 5 A, 60 Hz

Blower motor is supplied with a 24″(61 cm) grounding-type

plug-in cord.

Notes

Install this product according to the installation guide.

Floor support under this product must provide for a minimum of

39 lbs/square foot (190 kg/square meter) loading.

If installing a rim-mount faucet, make sure there is no interference

with the drain overﬂow and circulating system before drilling any

holes. Consult local and national codes for minimum air gap

requirements if installing a spout on the faucet deck.

The hot water supply should be 70% of the capacity of the bath or

greater. Installations will vary.

This ﬁxture conforms to ANSI Standard Z124.1.2. All dimensions

are nominal.

Recommended faucet area

No change in measurements if connected with

drain illustrated. (K-11677 or K-11677M)

2-7/8" (7.3 cm)

3" (7.6 cm)

3-1/2"

(8.9 cm)

1-1/4"

(3.2 cm)

1-1/4"

(3.2 cm)

Tile Flange

Detail

72" (182.9 cm)

42" (106.7 cm)

1-1/2" OD 1" (2.5 cm) from

the Floor to the

Bottom of the Drain

21"

(53.3 cm)

1-1/4" (3.2 cm)

3-3/4"

(9.5 cm)

21"

(53.3 cm)

11-1/16"

(28.1 cm)

Blower/Control Access

20" (50.8 cm) W x

15" (38.1 cm) H Min

1076054-1-A 2 Kohler Co.

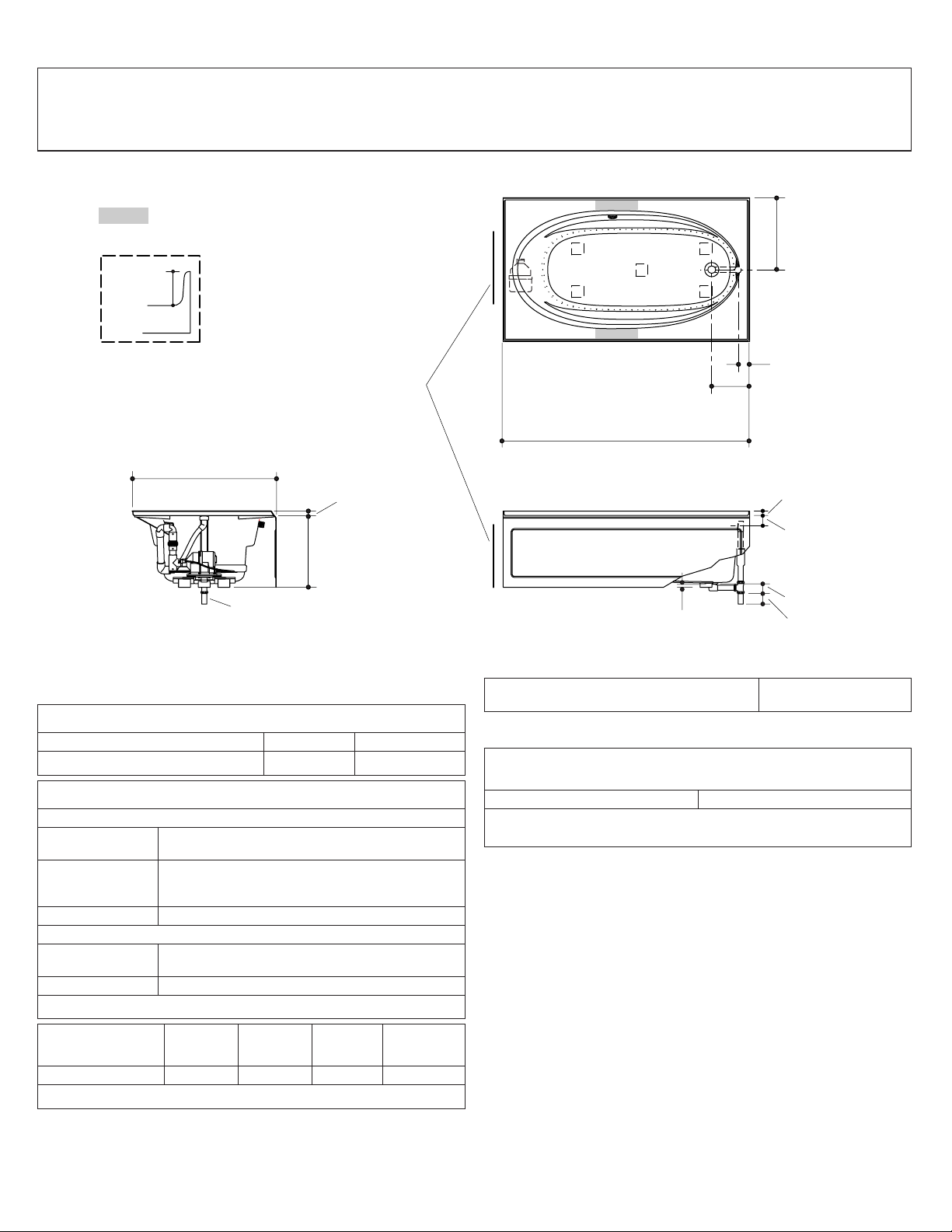

Guide de raccordement

Baignoire à jets d’air et bandeau intégré

Information sur le produit

Produit applicable:

Bandeau intégré, drain à gauche K-1114-GLA non illustré

Bandeau intégré, drain à droite K-1114-GRA illustré

Appareil sanitaire*:

Bassin de la baignoire

Base du bassin

de baignoire 55″(139,7 cm) x 23-1/4″(59,1 cm)

Dessus du

bassin de

baignoire

64″(162,6 cm) x 32″(81,3 cm)

Poids 149 lbs (68 kg)

Au trop plein

Profondeur

d’eau 15″(38,1 cm)

Capacité 78,5 gal (297 L)

* Mesures approximatives pour comparaison uniquement.

Moteur-

souffleur: Chauffe-

eau VHzA

1 CV 300 W 120 60 5

Panneau d’accés minimal à la pompe/contrôle:

20″(50,8 cm) L x 15″(38,1 cm) H requis

Branchement électrique requis

Circuit dédié requis, protégé par un Disjoncteur Différentiel de

Classe A (GFCI):

Pompe/contrôle 120 V, 5 A, 60 Hz

Le moteur-souffleur comprend un câble électrique de masse de

24″(61 cm).

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous ce produit doit pouvoir soutenir une charge

minimale de 39 lbs./pied carré (190 Kg/m2).

Si un robinet sur rebord est installé, s’assurer qu’il n’y ait pas

d’interférence avec le trop plein du drain et le système de

circulation avant de percer tout oriﬁce. Consulter les codes

nationaux et locaux pour les exigences d’espace d’air minimum

lors de l’installation d’un bec sur le comptoir du robinet.

L’alimentation d’eau chaude doit être d’une capacité de 70% ou

plus de la baignoire. Les installations varieront.

Ce meuble est conforme au standard ANSI Z124.1.2. Toutes les

dimensions sont nominales.

Emplacement recommandé du robinet

Aucun changement des mesures n'est nécessaire si

connecté au drain illustré. (K-11677 ou K-11677M)

2-7/8" (7,3 cm)

3" (7,6 cm)

3-1/2"

(8,9 cm)

1-1/4"

(3,2 cm)

1-1/4"

(3,2 cm)

Détail de bride

de carrelage

72" (182,9 cm)

42" (106,7 cm)

Ø Ext. 1-1/2" 1" (2,5 cm) du

sol à la base

du drain

21"

(53,3 cm)

1-1/4" (3,2 cm)

3-3/4"

(9,5 cm)

21"

(53,3 cm)

11-1/16"

(28,1 cm)

Accès contrôle/souffleur

20" (50,8 cm) l x

15" (38,1 cm) H Min

Kohler Co. 3 1076054-1-A

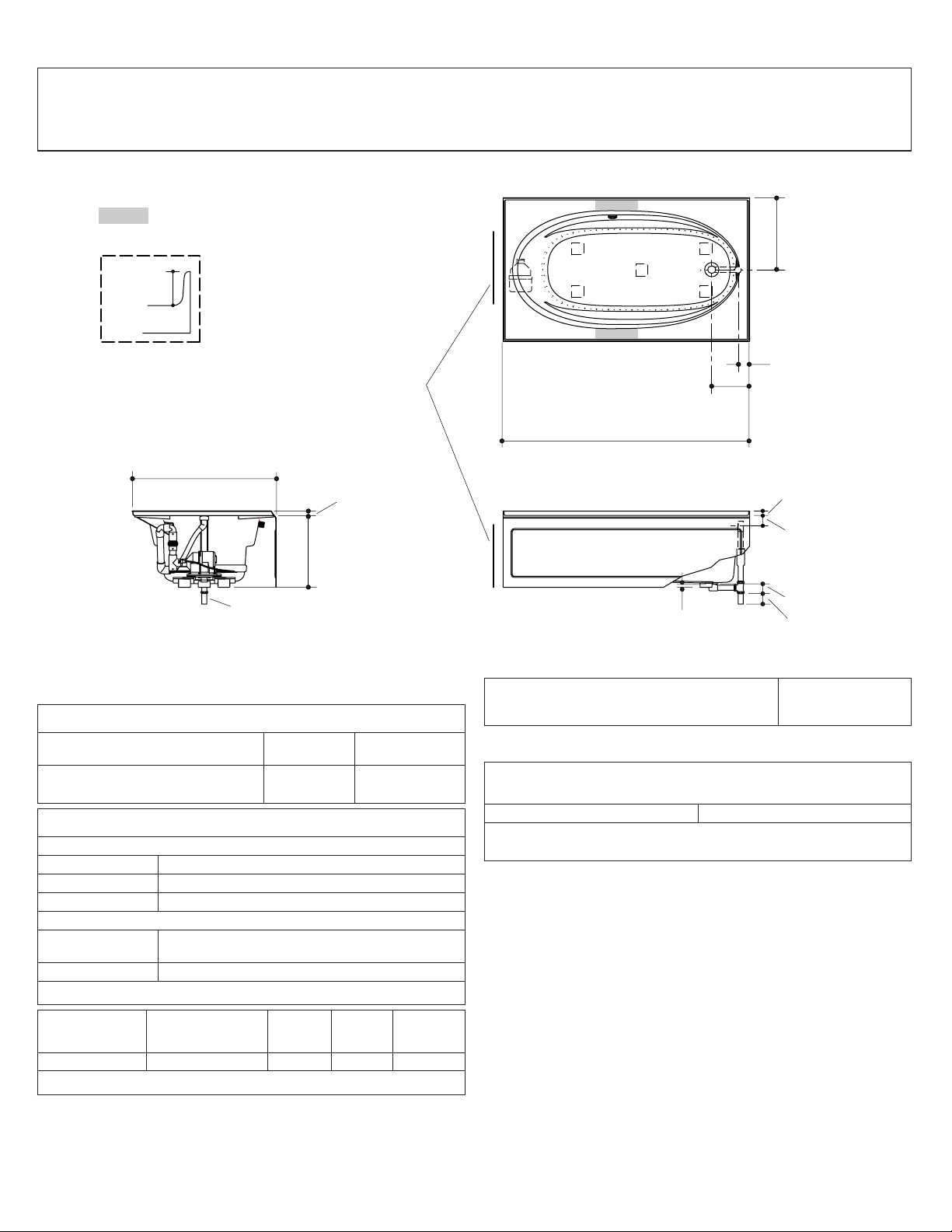

Diagrama de instalación

Bañera con jets de aire y faldón integral

Información sobre el producto

Producto correspondiente:

Faldón integral, desagüe a la

izquierda K-1114-GLA no ilustrada

Faldón integral, desagüe a la

derecha K-1114-GRA ilustrada

Producto*:

Área de la bañera

Área del fondo 55″(139,7 cm) x 23-1/4″(59,1 cm)

Área de arriba 64″(162,6 cm) x 32″(81,3 cm)

Peso 149 lbs (68 kg)

Al rebosadero

Profundidad

del agua 15″(38,1 cm)

Capacidad 78,5 gal (297 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Motor

soplador: Calentador V Hz A

1 hp 300 W 120 60 5

Panel de acceso mínimo para la bomba/control:

20″(50,8 cm) de ancho x 15″(38,1 cm) de

alto requerido

Requisitos eléctricos

Requiere un circuito dedicado, protegido con un interruptor de

circuito con pérdida a tierra (GFCI) de Clase A:

Bomba/control 120 V, 5 A, 60 Hz

El motor soplador incluye un cable de 24″(61 cm) con enchufe

de conexión a tierra.

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de este producto debe poder soportar

una carga mínima de 39 lbs/pie cuadrado (190 kg/metro

cuadrado).

En caso de instalar la grifería en el borde, asegúrese de que no

interﬁera con el rebosadero de desagüe y el sistema de circulación

antes de taladrar los oriﬁcios. Consulte los códigos locales y

nacionales para obtener los requisitos mínimos de separación al

instalar un surtidor en la superﬁcie plana para la grifería.

El suministro de agua caliente debe llegar al 70% de la capacidad

de la bañera o más. Varía según la instalación.

Este producto cumple con la norma Z124.1.2 de ANSI. Todas las

dimensiones son nominales.

Área recomendada para la grifería

No es necesario cambiar las medidas si se conecta

con el desagüe ilustrado. (K-11677 o K-11677M)

2-7/8" (7,3 cm)

3" (7,6 cm)

3-1/2"

(8,9 cm)

1-1/4"

(3,2 cm)

1-1/4"

(3,2 cm)

Detalle del

reborde para

azulejos

72" (182,9 cm)

42" (106,7 cm)

1-1/2" D.E. 1" (2,5 cm) del piso

a la parte inferior

del desagüe

21"

(53,3 cm)

1-1/4" (3,2 cm)

3-3/4"

(9,5 cm)

21"

(53,3 cm)

11-1/16"

(28,1 cm)

Acceso al soplador/control

de 20" (50,8 cm) de ancho

x 15" (38,1 cm) de alto mín.

Kohler Co. 4 1076054-1-A
