Kohler K-T398 User manual

Installation Guide

Bath/Deck Mount Faucet and Trim

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de

Mcorresponden a México (Ej.

K-12345M)

Français, page“ Français-1”

Español, página“ Español-1”

K-T398, K-R399 K-T413

1012740-2-E

Tools and Materials

Thank You For Choosing Kohler Company

We appreciate your commitment to Kohler quality. Please take a few

minutes to review this manual before you start installation. If you

encounter any installation or performance problems, please don’t

hesitate to contact us. Our phone numbers and website are listed on

the back cover. Thanks again for choosing Kohler Company.

Before You Begin

The valve is sold separately. Please read the instructions packed

with the valve for installation procedures.

Deep rough-in kit #73444 allows an additional 1/2″(1.3 cm) of

tile thickness.

Order rough-in kit #773132 for ﬁnished deck installations over

1-1/4″(3.2 cm) thick [max. 1-3/4″(4.4 cm)].

Please read all instructions before you begin.

Shut off the main water supply.

Observe all local plumbing and building codes.

Complete the ﬁnished deck material before installing.

Before installation, unpack the new faucet trim and inspect it for

damage. Return it to the carton until installation.

Kohler Co. reserves the right to make revisions in the design of

faucets without notice, as speciﬁed in the Price Book.

Adjustable

Wrench • Rag

Plus:

Tube Cutter

Tape

Measure

Hex

Wrench Assorted

Screwdrivers

File

Plumbers

Putty

1012740-2-E 2 Kohler Co.

1. Remove the Pipe Plug

WARNING: Risk of personal injury. Lines may be pressurized.

Do not lean over the pipe plug when turning or removing the

plug.

Make sure the valves are closed (cold = fully counterclockwise;

hot = fully clockwise).

Turn off the main water supply.

Wrap a rag around the pipe plug to prevent water spray.

IMPORTANT! Water may purge from the supply tube when you

remove the plug.

Carefully remove the pipe plug.

Pipe Plug

Hot

Cold

Kohler Co. 3 1012740-2-E

2. Install the Spout

CAUTION: Risk of product damage. Use care when installing

the spout assembly to prevent damage to the O-ring seal.

NOTE: If your installation is on a tile-covered rough deck, slide a

brass washer, ﬂat side facing forward, onto the supply tube. The

brass washer is supplied with the spout. This washer is not needed

for rim/ﬁnished deck installations.

Remove the plaster guard from the spout supply tube.

Cut off the spout supply tube 1-1/2″(3.8 cm) above the

escutcheon.

Remove all burrs from the supply tube.

Loosen the setscrews in the sleeve.

Using a twisting motion, install the sleeve on the spout supply

tube until it contacts the deck or washer.

Align the sleeve with the setscrews offset from the center (not

facing directly forward or backward) of the supply tube.

Tighten the setscrews.

Position the spout on the sleeve, and carefully press down until

the spout contacts the ﬁnished deck.

Align the spout as desired, and tighten the setscrew.

Insert the plug button (if included) over the setscrew, ﬂush with

the spout surface.

Setscrews

Setscrew

Sleeve

Escutcheon

Plug Button Spout

Assembly

Finished

Deck

1012740-2-E 4 Kohler Co.

3. Install Handles

NOTE: There are different handle styles available for this product.

Only one style of handle is shown. Installation of all handle styles is

identical.

Remove the plaster guards.

Measure the distance from the top of the valve stem to the

ﬁnished surface.

For a valve stem height between 1-13/16″(4.6 cm) and 2-1/8″(5.4

cm) use a brass spline adapter and screw. For a valve stem height

between 2-1/8″(5.4 cm) and 2-5/16″(5.9 cm) use a plastic spline

adapter.

If the brass spline adapter is required, attach using the screw

supplied. The plastic spline adapter slides on with no attachment.

Position the handle assemblies facing in opposite directions away

from the spout.

Thread the handle onto the valve body. Make sure the splines in

the handle and stem extension are engaged.

NOTE: The spline adapter allows ﬁne adjustment of the handle

alignment. To adjust, remove the handle and reposition the spline

adapter.

Align the handle.

Reinstall the handle and check alignment.

Valve Stem Height

Measurement

Valve Stem

Valve Body

Finished Surface

Handle

Screw

Threaded Sleeve

Short Brass Spline Adapter

Long Brass

Spline Adapter

Plastic Spline Adapter

Apply plumbers

putty.

Kohler Co. 5 1012740-2-E

4. Complete the Installation

Turn off the water (hot = clockwise, cold = counterclockwise).

Remove the aerator assembly.

Turn on the main water supply and check for leaks.

Turn on the hot and cold valves and run water through the spout

to remove debris. Check for leaks.

Turn off the hot and cold valves.

Remove any debris from the aerator.

Reinstall the aerator assembly.

Aerator

1012740-2-E 6 Kohler Co.

Guide d’installation

Robinet montage sur baignoire/comptoir et

garniture

Outils et matériels

Merci d’avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez

prendre s’il vous plaît quelques minutes pour lire ce manuel avant de

commencer l’installation. Ne pas hésiter à nous contacter en cas de

problème d’installation ou de fonctionnement. Nos numéros de

téléphone et notre adresse du site internet sont au verso. Merci encore

d’avoir choisi la compagnie Kohler.

Avant de commencer

La valve est vendue séparément. Veuillez s’il vous plaît lire les

instructions d’installation emballées avec la valve.

Le kit d’installation No.73444 permet une épaisseur additionnelle

de 1/2″(1,3 cm) de carreau.

Commander le kit de raccordement No.773132 pour des

installations de comptoir ﬁni de plus de 1-1/4″(3,2 cm)

d’épaisseur [(max. 1-3/4″(4,4 cm)].

Veuillez lire toutes les instructions avant de commencer.

Couper l’alimentation d’eau principale.

Respecter tous les codes de plomberie et de bâtiment locaux.

Cléà

molette • Chiffon

Plus:

Coupe-tubes

Mètre

ruban

Clé

hexagonale Tournevis

assortis

Lime

Mastic de

plombier

Kohler Co. Français-1 1012740-2-E

Avant de commencer (cont.)

Compléter le matériau du comptoir ﬁni avant d’installer.

Avant l’installation, déballer la garniture du nouveau robinet et

l’examiner pour en déceler tout dommage. Remettre le robinet

dans l’emballage jusqu’à l’installation.

Kohler Co. se réserve le droit d’apporter toutes modiﬁcations au

design des robinets et ceci sans préavis, comme spéciﬁé dans le

catalogue des prix.

1012740-2-E Français-2 Kohler Co.

1. Retirer le bouchon du tube

AVERTISSEMENT : Risque de blessure corporelle. Les

canalisations peuvent être pressurisées. Ne pas se pencher sur le

bouchon du tube au moment de le tourner et de le retirer.

S’assurer que les robinets soient fermés (côté froid complètement

vers la gauche, côté chaud complètement vers la droite).

Fermer l’alimentation d’eau principale.

Enrouler une serviette autour du bouchon du tube pour

empêcher l’eau de gicler.

IMPORTANT ! L’eau pourrait s’écouler du tube d’alimentation

d’eau lorsque le bouchon est retiré.

Retirer le bouchon de tuyau avec précaution.

Bouchon

du tuyau

Fermer l'eau

chaude

Fermer

l'eau froide

Kohler Co. Français-3 1012740-2-E

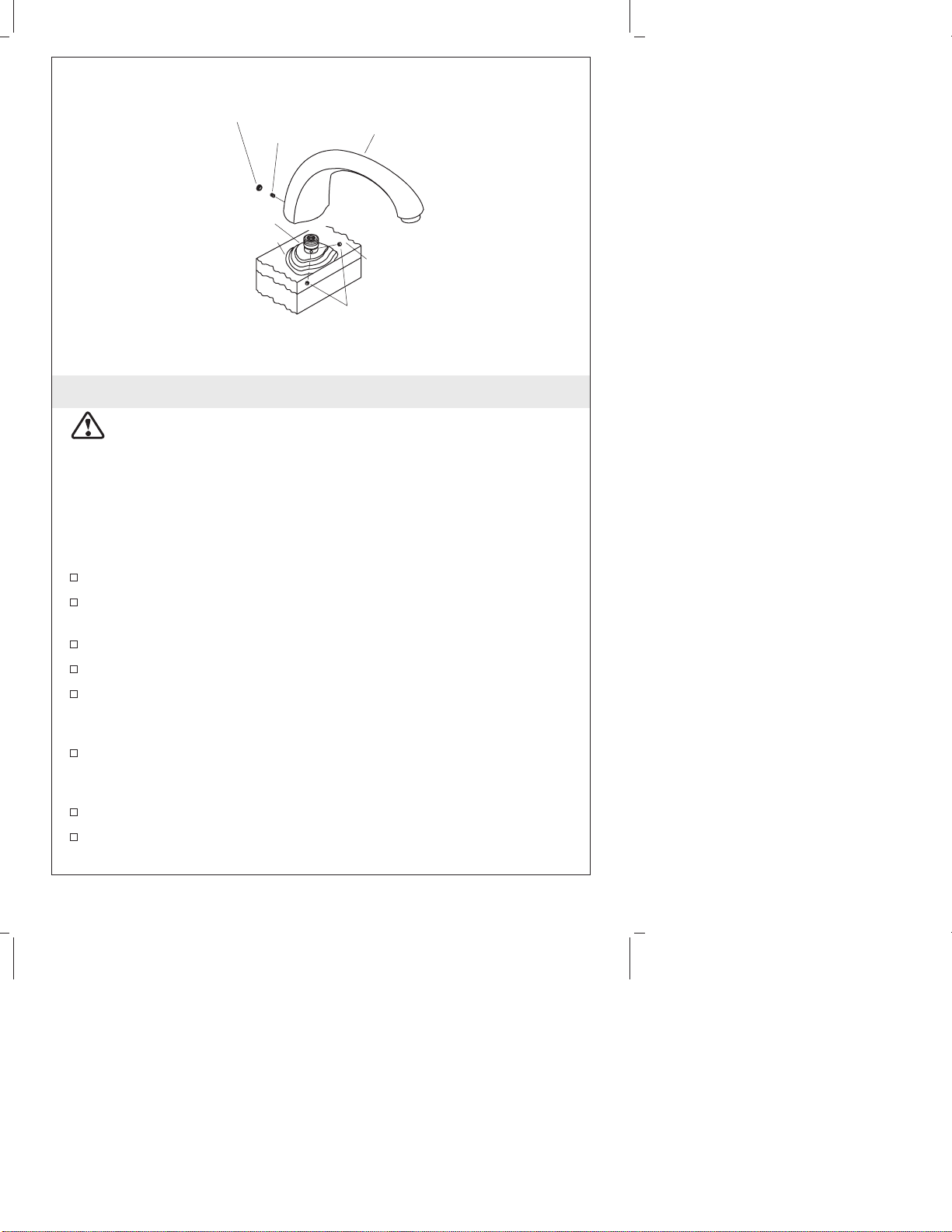

2. Installer le bec

ATTENTION : Risque d’endommagement du produit. Travailler

avec soin lors de l’installation de l’ensemble du bec aﬁn d’éviter

d’endommager le joint torique.

REMARQUE : Dans les cas d’installations sur comptoir brut carrelé,

glisser une rondelle en laiton, le côté plat dirigé vers l’avant, sur le

tube d’alimentation. La rondelle en laiton est fournie avec le bec.

Cette rondelle n’est pas nécessaire pour des installations sur

rebord/comptoir ﬁni.

Retirer le renfort de plâtre du tube d’alimentation du bec.

Découper le tuyau d’alimentation du bec à 1-1/2″(3,8 cm) au

dessus de l’applique.

Retirer toutes ébarbures du tube d’alimentation.

Dévisser les vis de retenue sur le manchon.

Par un mouvement de torsion, installer le manchon sur le tuyau

d’alimentation du bec jusqu’au contact avec le comptoir ou la

rondelle.

Aligner le manchon avec les vis de retenues contre balancées du

centre (ne faisant pas directement face vers l’avant ou l’arrière)

du tube d’alimentation.

Serrer les vis de retenue.

Positionner le bec sur le manchon, et presser délicatement vers le

bas jusqu’à ce que le bec touche le comptoir ﬁni.

Vis de

retenue

Vis de

retenue

Manchon

Applique

Bouchon Ensemble

du bec

Comptoir

fini

1012740-2-E Français-4 Kohler Co.
