Klarstein WONDERWALL SMART 960 User manual

WONDERWALL

SMART 960

Infrarot-Heizung

Infrared Heater

Radiador infrarrojo

Radiateur Infrarouge

Radiatore a infrarossi

Hinweis: Dieses Produkt ist nur für gut isolierte Räume

oder für den gelegentlichen Gebrauch geeignet.

Note: This product is only suitable for well insulated

spaces or occasional use.

Nota: Este producto está indicado únicamente en

lugares abrigados o para una utilización punctual.

Remarque : Ce produit ne peut être utilisé que dans

des locaux bien isolés ou de manière occasionnelle.

Advertencia: Questo prodotto è adatto solo per spazi

ben isolati o uso occasionale.

www.klarstein.com

10032803

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie

die folgenden Hinweise sorgfältig durch und befolgen Sie

diese, um möglichen Schäden vorzubeugen. Für Schäden,

die durch Missachtung der Hinweise und unsachgemäßen

Gebrauch entstehen, übernehmen wir keine Haftung. Scannen

Sie den folgenden QR-Code, um Zugriff auf die aktuellste

Bedienungsanleitung und weitere Informationen rund um das

Produkt zu erhalten:

INHALTSVERZEICHNIS

Produktdatenblatt4

Sicherheitshinweise5

Wandinstallation6

Geräteübersicht7

Bedienfeld7

Bedienung8

Gerätesteuerung per Smartphone9

Reinigung und Pege11

Fehlersuche und Fehlerbehebung11

Spezielle Entsorgungshinweise für Verbraucher in Deutschland12

Hinweise zur Entsorgung14

Konformitätserklärung14

TECHNISCHE DATEN

Artikelnummer 10032803

Stromversorgung 220-240 V ~ 50 Hz

Leistung 960 W

WiFi-Standard 802.11 b/g/n

WiFi-Frequenz 2,4 GHz

WiFi-Sendeleistung (max.) 20 dBm

Hinweis: Zu diesem Artikel ist unter der Artikelnummer 10032802 ein Zubehörpaket

für die Wandbefestigung erhältlich.

English 15

Español 25

Français 35

Italiano 45

PRODUKTDATENBLATT

Modellkennung(en) 10032803

Angabe Symbol Wert Einheit Angabe Einheit

Wärmeleistung Nur bei elektrischen Speicher-

Einzelraumheizgeräten: Art der Regelung der

Wärmezufuhr

Nennwärmeleistung Pnom 0.96 kW Manuelle Regelung der Wärmezufuhr mit

integriertem Thermostat

k.A.

Mindestwärmeleistung

(Richtwert)

Pmin 0.96 kW Manuelle Regelung der Wärmezufuhr

mit Rückmeldung der Raum- und/oder

Außentemperatur

k.A.

Maximale kontinuierliche

Wärmeleistung

Pmax,c 0.96 kW Elektronische Regelung der Wärmezufuhr

mit Rückmeldung der Raum- und/oder

Außentemperatur

k.A.

Hilfsstromverbrauch Wärmeabgabe mit Gebläseunterstützung k.A.

Bei Nennwärmeleistung

(Ventilator-Motor)

elmax k.A. kW Art der Wärmeleistung/Raumtemperaturkontrolle

Bei Mindestwärmeleistung

(Ventilator-Motor)

elmin k.A. kW Einstuge Wärmeleistung, keine

Raumtemperaturkontrolle

nein

Im Bereitschaftszustand elSB 0.00042 kW Zwei oder mehr manuell einstellbare Stufen,

keine Raumtemperaturkontrolle

nein

Raumtemperaturkontrolle mit mechanischem

Thermostat

nein

Mit elektronischer Raumtemperaturkontrolle nein

Mit elektronischer Raumtemperaturkontrolle

und Tageszeitregelung

nein

Mit elektronischer Raumtemperaturkontrolle

und Wochentagsregelung

Sonstige Regelungsoptionen

Raumtemperaturkontrolle mit

Präsenzerkennung

nein

Raumtemperaturkontrolle mit Erkennung

offener Fenster

nein

Mit Fernbedienungsoption ja

Mit adaptiver Regelung des Heizbeginns nein

Mit Betriebszeitbegrenzung ja

Mit Schwarzkugelsensor nein

Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

SICHERHEITSHINWEISE

• Prüfen Sie vor der Benutzung die Spannung auf der Geräteplakette und schließen

Sie das Gerät nur an Steckdosen an, die der Spannung des Geräts entsprechen.

• Falls das Netzkabel beschädigt ist, lassen Sie es von einer ausgebildeten Fachkraft ersetzen.

• Stellen Sie den Kamin nicht direkt unter der Steckdose auf.

• Halten Sie einen Meter Abstand zu brennbaren Materialien wie Möbeln,

Vorhängen oder Ähnlichem.

• Lassen Sie das Gerät während der Benutzung nicht unbeaufsichtigt.

• Lassen Sie das Gerät nicht unbeaufsichtigt, während es an die Steckdose

angeschlossen ist.

• Benutzen Sie das Gerät außerhalb der Reichweite von Kindern. Kinder dürfen das

Gerät nur unter Aufsicht bedienen.

• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im

Haushalt und in ähnlichen Umgebungen vorgesehen.

• Benutzen Sie das Gerät nicht wenn es Fehlfunktionen aufweist oder in irgendeiner

Form beschädigt wurde.

• Reparaturen dürfen nur von ausgebildeten Fachkräften durchgeführt werden.

• Falsch oder eigenständig ausgeführte Reparaturen stellen ein Verletzungsrisiko dar.

• Verlegen Sie das Netzkabel nicht unter Teppichen oder Läufern.

• Achten Sie darauf, dass das Netzkabel nicht über scharfe Kanten oder heiße

Oberächen verläuft.

• Decken Sie den Kamin nicht ab, um Überhitzen zu vermieden.

• Benutzen Sie das Gerät nicht mit einem externen Timer, einer ferngesteuerten Steckdose

oder einem anderen Gerät, das den Kamin automatisch ein- und ausschaltet.

• Tauchen Sie das Gerät nicht in Wasser oder andere Flüssigkeiten.

• Benutzen Sie das Gerät nicht in der Nähe von Badewannen, Duschen oder

Swimmingpools.

• Benutzen Sie das Gerät nicht im Freien.

• Benutzen Sie das Gerät nicht mit nassen Händen.

• Benutzen Sie das Gerät nicht auf oder in der Nähe heißer Oberächen.

• Benutzen Sie das Gerät nicht mit beschädigtem Netzkabel.

• Ziehen Sie vor der Reinigung den Stecker aus der Steckdose und lassen Sie das

Gerät vollständig abkühlen.

• Benutzen Sie zur Reinigung keine Scheuermittel.

• Verwenden Sie nur Zubehör, das vom Hersteller ausdrücklich dafür zugelassen ist.

• Kinder, physisch und körperlich eingeschränkte Menschen sollten das Gerät nur

benutzen, wenn sie vorher von einer Aufsichtsperson ausführlich mit den Funktionen

und den Sicherheitsvorkehrungen vertraut gemacht wurden.

• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen.

VORSICHT

Verbrennungsgefahr! Einige Geräteteile können sehr heiß werden.

Achten Sie darauf, dass Sie oder Ihre Kinder sich nicht daran

verbrennen.

WANDINSTALLATION

Nehmen Sie die 4 Metall-

Wandhalterungen und die

4 Metallschrauben für die

Wandhalterungen aus der Halterung und

befestigen Sie diese Halterungen an der

Rückseite des Geräts.

Markieren Sie die Positionen der vier

zu bohrenden Löcher an der Wand und

bohren Sie die Löcher mit dem Bohrer.

Vergewissern Sie sich, dass der Abstand

zwischen den einzelnen Löchern mit den

runden Löchern an den Halterungen

auf der Rückseite des Heizgerätes

übereinstimmt.

Setzen Sie die Kunststoffdübel in die

Löcher ein.

Setzen Sie die Metallschrauben in die

Dübel ein.

Heben Sie das Heizgerät an, richten

Sie die vier runden Löcher an den

Halterungen auf der Rückseite des

Heizgeräts an den vier Schrauben an

der Wand aus, und schieben Sie die

Schraube von Position A nach Position

B, indem Sie das Heizgerät leicht

bewegen.

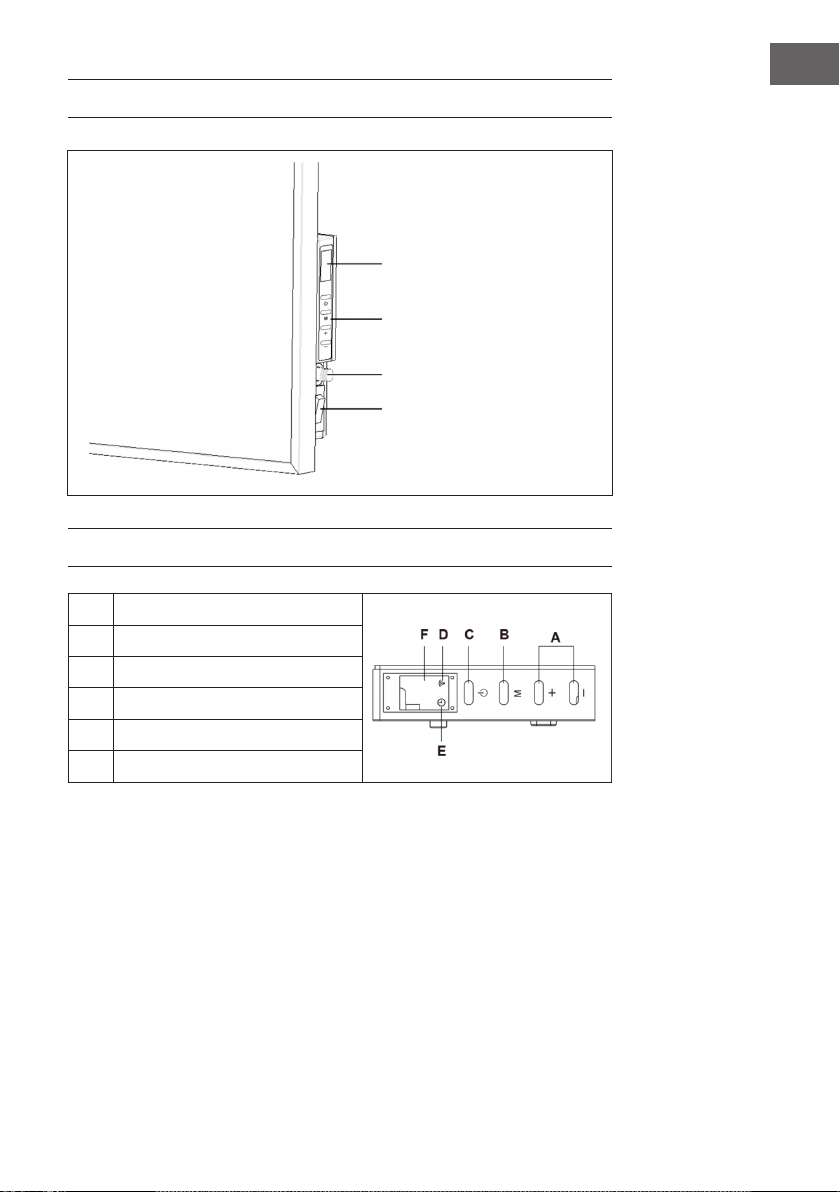

GERÄTEÜBERSICHT

BEDIENFELD

AHoch-/Runter-Taste

BTimer und WiFi-Taste

CStart-/Stop-Taste

DWiFi-Licht

ETimer-Licht

FDisplay

LED Display

Tasten

Raumtemperatursensor

Beleuchteter Ein-/

Aus-Schalter

BEDIENUNG

Inbetriebnahme

1. Überprüfen Sie die Heizung, um sicherzugehen, dass sie nicht beschädigt ist.

2. Stecken Sie den Stecker in die Steckdose.

3. Schalten Sie das Gerät am Ein-Schalter ein. Die Betriebslampe geht an und die

Heizung bendet sich im Standby-Modus.

4. Drücken Sie nun die Start-Taste. Die Heizung beginnt zu arbeiten. Das Display zeigt

die Raumtemperatur an.

5. Wenn sie das Gerät ausschalten möchten, drücken Sie zuerst die Stop-Taste,

um das Gerät auszuschalten. Die Heizung bendet sich nun im Standby-Modus.

Stellen Sie dann den Aus-Schalter auf (O). Die Betriebslampe erlischt. ZIehen Sie

zum Schluss den Stecker aus der Steckdose.

Thermostat einstellen

1. Wenn Sie die [+] oder [-] Taste drücken, blinkt die aktuelle Temperatureinstellung

5-mal im Display.

2. Stellen Sie die gewünschte Temperatur ein, indem Sie die [+] oder [-] Taste drücken,

während sie blinkt. Mit jedem Tastendruck wird die Temperatur um 1 °C erhöht

oder verringert.

3. Das Gerät behält die eingestellte Temperatur bei, indem ie Heizung während dem

Betrieb mehrmals automatisch an- und ausgeht.

Timer einstellen

• Ein kurzer Druck auf die Taste M schaltet den Timer ein. Die Timerlampe leuchtet

und die Anzeige blinkt.

• Sie können nun die Zeit einstellen, zu der die Heizung automatisch ausgehen soll,

indem Sie die Tasten [+] oder [-] drücken.

• Bei jedem Tastendruck geht die Zeit eine Stunde hoch oder runter. Warten Sie bis

die Timerzeit 5x blinkt und übernommen wurde.

• Das Display zeigt nun abwechselnd die Raumtemperatur und die eingestellte

Stundenzahl an.

• Sobals die eingestellte Zeit abgelaufen ist erlischt das Display und die Heizung

schaltet sich utomatisch aus.

WLAN zurücksetzen

• Halten Sie Taste M 5 Sekunden gedrückt, bis Sie den Piepton hören. Dabei blinkt

das blaue Licht schnell (zweimal pro Sekunde).

Hinweis: Die Anzeige erlischt nach Sie 10 Sekunden, wenn Sie nichts mehr in den

Einstellungen ändern. Sie können es wieder aktivieren, indem Sie einmal auf eine

beliebige Taste drücken.

GERÄTESTEUERUNG PER SMARTPHONE

Wenn Sie Ihr Klarstein-Gerät in Ihr heimisches WLAN einbinden, können Sie es ganz

bequem über die dazugehörige Klarstein-App bedienen. Die App ermöglicht es Ihnen

nicht nur das Gerät über Ihr Smartphone fernzusteuern, sondern bietet Ihnen zudem

Zugang zu Rezepten und weiterführenden Informationen.

Gehen Sie folgendermaßen vor, um Ihr Smartphone mit Ihrem Klarstein-Gerät zu

verbinden:

1 Laden Sie zuerst die Klarstein-App herunter, indem Sie mit Ihrem Smartphone den

QR-Code sannen (siehe unten) oder laden Sie diese direkt aus dem App Store oder

bei Google Play herunter.

2 Versichern Sie sich, dass Ihr Smartphone mit dem selben WLAN-Netzwerk

verbunden ist, mit dem Ihr Klarstein-Gerät verbunden werden soll.

3 Öffnen Sie die Klarstein-App.

4 Melden Sie sich mit Ihrem Konto an. Wenn Sie noch keinen Account haben,

registrieren Sie sich in der Klarstein-App.

5 Folgen Sie den Anweisungen der App.

App-Download

Verwenden Sie die Scan-Funktion Ihres Handys, um den QR-Code zu scannen und

speichern Sie die App auf Ihrem Smartphone.

Hinweis: Weitere Hinweise zur Bedienung der App und Hilfestellungen zur

Herstellung der Verbindung mit Ihrem Gerät liefert Ihnen die App, sobald Sie sie das

erste Mal öffnen.

iOS Android

Fehlerbebung bei Verbindungsproblemen

Wenn Ihr Klarstein-Gerät im WLAN nicht gefunden werden kann, überprüfen Sie

folgendes:

• Ist das Gerät eingesteckt?

• Ist die WLAN-Funktion des Smartphones aktiviert?

• Ist die WLAN-Funktion des Klarstein-Gerätes aktiviert? (Befolgen Sie die

Anweisungen in der App)

• Ist das WLAN-Passwort korrekt eingegeben worden?

• Benden sich Router, Klarstein-Gerät und Smartphone während des

Kopplungsversuches in unmittelbarer Nähe? (Idealerweise nicht mehr als 5 m

voneinander entfernt)

• Falls sie in den Einstellungen ihres WLAN-Routers das 2,4 GHz Band deaktiviert

haben, aktivieren Sie dieses in Ihren Routereinstellungen.

Hinweis: Für weitere Hilfestellungen folgen Sie den Anweisungen der App beim

Verbindungsaufbau.

This manual suits for next models

Table of contents

Languages:

Other Klarstein Heater manuals

Klarstein

Klarstein WONDERWALL AIR 60 User manual

Klarstein

Klarstein BORNHOLM SINGLE User manual

Klarstein

Klarstein Bansin Smart User manual

Klarstein

Klarstein 10032813 User manual

Klarstein

Klarstein 10032867 User manual

Klarstein

Klarstein 10030917 User manual

Klarstein

Klarstein Hot Spot Pebble User manual

Klarstein

Klarstein Bornholm Smart User manual

Klarstein

Klarstein WONDERWALL 45 User manual

Klarstein

Klarstein 10032787 User manual

Klarstein

Klarstein 10032003 User manual

Klarstein

Klarstein 10032940 User manual

Klarstein

Klarstein Thermaxx Elevate Smart User manual

Klarstein

Klarstein Wonderwall User manual

Klarstein

Klarstein WONDERWALL 96 User manual

Klarstein

Klarstein Thermaxx Heatstream User manual

Klarstein

Klarstein Thermaxx Retroheat User manual

Klarstein

Klarstein WONDERWALL AIR 36 User manual

Klarstein

Klarstein HT003MC User manual

Klarstein

Klarstein WONDERWALL SMART 450 User manual

Klarstein

Klarstein WONDERWALL AIR 72 User manual

Klarstein

Klarstein Hot Spot Crystal IR User manual

Klarstein

Klarstein Hot Spot Crystal Flow User manual

Klarstein

Klarstein Bornholm Smart User manual

Popular Heater manuals by other brands

oventrop

oventrop Regucor Series quick start guide

Blaze King

Blaze King CLARITY CL2118.IPI.1 Operation & installation manual

ELMEKO

ELMEKO ML 150 Installation and operating manual

BN Thermic

BN Thermic 830T instructions

KING

KING K Series Installation, operation & maintenance instructions

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Installation instructions and owner's manual

Well Straler

Well Straler RC-16B user guide

EUROM

EUROM 333299 instruction manual

Heylo

Heylo K 170 operating instructions

Eterna

Eterna TR70W installation instructions

Clarke

Clarke GRH15 Operation & maintenance instructions

IRSAP

IRSAP The Radiator Company Ovali Fitting instructions

Empire Heating Systems

Empire Heating Systems WCC65 Installation and owner's instructions

Wetekom

Wetekom 92 86 43 Original instructions

Desa

Desa SPC170-F owner's manual

Watlow

Watlow Watrod Electric Tubular Heaters Specifications

Haverland

Haverland ECO-DRY GPS Series Instruction & installation manual

Stelpro

Stelpro ASILVC2060 Series user guide
