Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie

die folgenden Hinweise sorgfältig durch und befolgen Sie

diese, um möglichen Schäden vorzubeugen. Für Schäden,

die durch Missachtung der Hinweise und unsachgemäßen

Gebrauch entstehen, übernehmen wir keine Haftung. Scannen

Sie den folgenden QR-Code, um Zugriff auf die aktuellste

Bedienungsanleitung und weitere Informationen rund um das

Produkt zu erhalten:

INHALTSVERZEICHNIS

Produktdatenblatt4

Sicherheitshinweise5

Wandinstallation6

Geräteübersicht und Bedienfeld8

Displayanzeigen8

Bedienung9

Fehlersuche und Fehlerbehebung11

Reinigung und Pege11

Hinweise zur Entsorgung12

Hersteller & Importeur (UK)12

TECHNISCHE DATEN

Artikelnummer Stromversorgung Leistung Abmessungen

10032811 220-240 V

50/60 Hz

450 W 50 x 90 cm

English 13

Español 23

Français 33

Italiano 43

PRODUKTDATENBLATT

Modellkennung(en) 10032811

Angabe Symbol Wert Einheit Angabe Einheit

Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten:

Art der Regelung der Wärmezufuhr

Nennwärmeleistung Pnom 0,45 kW Manuelle Regelung der Wärmezufuhr mit

integriertem Thermostat

nein

Mindestwärmeleistung

(Richtwert)

Pmin 0,45 kW Manuelle Regelung der Wärmezufuhr

mit Rückmeldung der Raum- und/oder

Außentemperatur

nein

Maximale kontinuierliche

Wärmeleistung

Pmax 0,45 kW Elektronische Regelung der Wärmezufuhr

mit Rückmeldung der Raum- und/oder

Außentemperatur

nein

Hilfsstromverbrauch Wärmeabgabe mit Gebläseunterstützung nein

Bei Nennwärmeleistung

(Ventilator-Motor)

elmax k.A. kW Art der Wärmeleistung/Raumtemperaturkontrolle

Bei Mindestwärmeleistung

(Ventilator-Motor)

elmin k.A. kW Einstuge Wärmeleistung, keine

Raumtemperaturkontrolle

nein

Im Bereitschaftszustand elSB 0,26 W Zwei oder mehr manuell einstellbare Stufen,

keine Raumtemperaturkontrolle

nein

Raumtemperaturkontrolle mit mechanischem

Thermostat

nein

Mit elektronischer Raumtemperaturkontrolle nein

Mit elektronischer Raumtemperaturkontrolle und

Tageszeitregelung

nein

Mit elektronischer Raumtemperaturkontrolle und

Wochentagsregelung

Sonstige Regelungsoptionen

Raumtemperaturkontrolle mit Präsenzerkennung nein

Raumtemperaturkontrolle mit Erkennung offener

Fenster

Mit Fernbedienungsoption nein

Mit adaptiver Regelung des Heizbeginns nein

Mit Betriebszeitbegrenzung ja

Mit Schwarzkugelsensor nein

Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

SICHERHEITSHINWEISE

• Prüfen Sie vor der Benutzung die Spannung auf der Geräteplakette und schließen

Sie das Gerät nur an Steckdosen an, die der Spannung des Geräts entsprechen.

• Falls das Netzkabel beschädigt ist, lassen Sie es von einer ausgebildeten Fachkraft ersetzen.

• Stellen Sie den Kamin nicht direkt unter der Steckdose auf.

• Halten Sie einen Meter Abstand zu brennbaren Materialien wie Möbeln,

Vorhängen oder Ähnlichem.

• Lassen Sie das Gerät während der Benutzung nicht unbeaufsichtigt.

• Lassen Sie das Gerät nicht unbeaufsichtigt, während es an die Steckdose

angeschlossen ist.

• Benutzen Sie das Gerät außerhalb der Reichweite von Kindern. Kinder dürfen das

Gerät nur unter Aufsicht bedienen.

• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im

Haushalt und in ähnlichen Umgebungen vorgesehen.

• Benutzen Sie das Gerät nicht wenn es Fehlfunktionen aufweist oder in irgendeiner

Form beschädigt wurde.

• Reparaturen dürfen nur von ausgebildeten Fachkräften durchgeführt werden.

• Falsch oder eigenständig ausgeführte Reparaturen stellen ein Verletzungsrisiko dar.

• Verlegen Sie das Netzkabel nicht unter Teppichen oder Läufern.

• Achten Sie darauf, dass das Netzkabel nicht über scharfe Kanten oder heiße

Ober ächen verläuft.

• Decken Sie den Kamin nicht ab, um Überhitzen zu vermieden.

• Benutzen Sie das Gerät nicht mit einem externen Timer, einer ferngesteuerten Steckdose

oder einem anderen Gerät, das den Kamin automatisch ein- und ausschaltet.

• Tauchen Sie das Gerät nicht in Wasser oder andere Flüssigkeiten.

• Benutzen Sie das Gerät nicht in der Nähe von Badewannen, Duschen oder

Swimmingpools.

• Benutzen Sie das Gerät nicht im Freien.

• Benutzen Sie das Gerät nicht mit nassen Händen.

• Benutzen Sie das Gerät nicht auf oder in der Nähe heißer Ober ächen.

• Benutzen Sie das Gerät nicht mit beschädigtem Netzkabel.

• Ziehen Sie vor der Reinigung den Stecker aus der Steckdose und lassen Sie das

Gerät vollständig abkühlen.

• Benutzen Sie zur Reinigung keine Scheuermittel.

• Verwenden Sie nur Zubehör, das vom Hersteller ausdrücklich dafür zugelassen ist.

• Kinder, physisch und körperlich eingeschränkte Menschen sollten das Gerät nur

benutzen, wenn sie vorher von einer Aufsichtsperson ausführlich mit den Funktionen

und den Sicherheitsvorkehrungen vertraut gemacht wurden.

• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen.

VORSICHT

Verbrennungsgefahr! Einige Geräteteile können sehr heiß werden.

Achten Sie darauf, dass Sie oder Ihre Kinder sich nicht daran

verbrennen.

WANDINSTALLATION

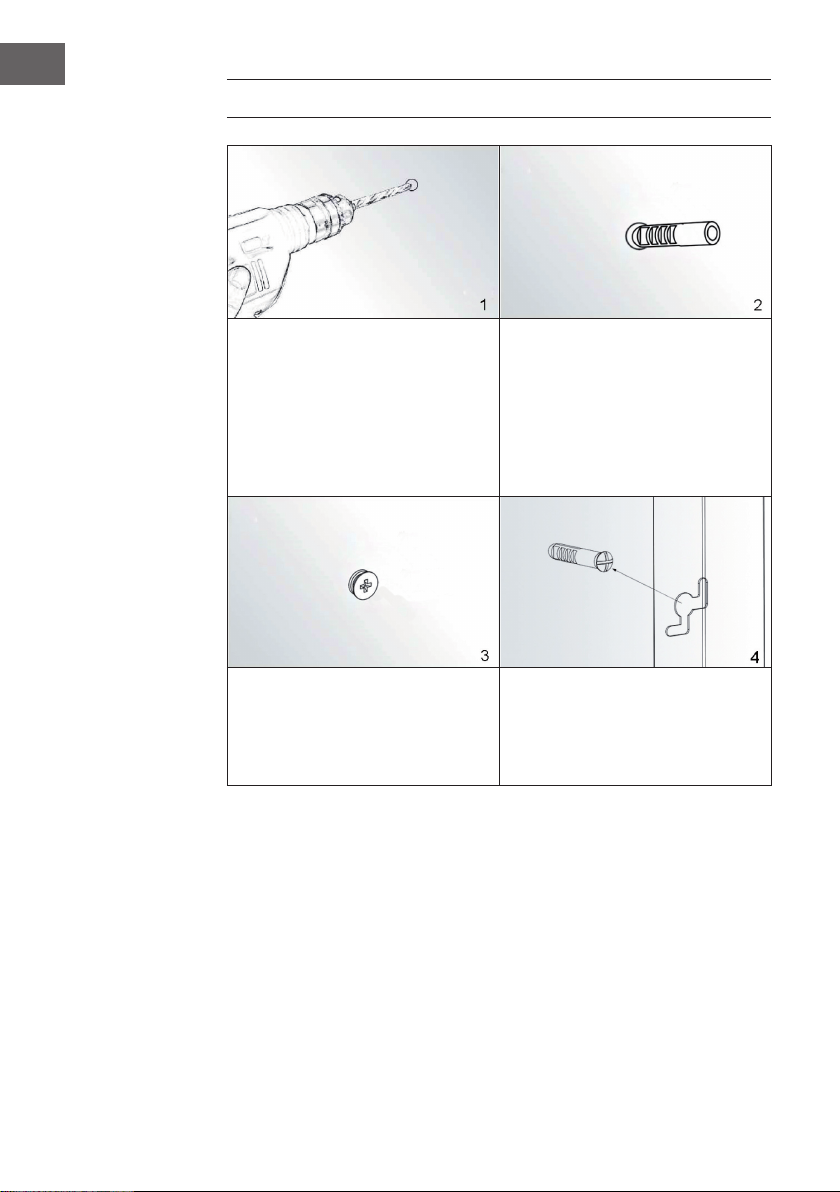

Markieren Sie die Positionen der vier

zu bohrenden Löcher an der Wand und

bohren Sie die Löcher mit dem Bohrer.

Vergewissern Sie sich, dass der Abstand

zwischen den einzelnen Löchern mit den

runden Löchern an den Halterungen

auf der Rückseite des Heizgerätes

übereinstimmt.

Setzen Sie die Kunststoffdübel in die

Löcher ein.

Setzen Sie die Metallschrauben in die

Dübel ein.

Heben Sie die Heizung an und richten

Sie die vier runden Löcher an den

Halterungen auf der Rückseite der

Heizung an den vier Schrauben an der

Wand aus.

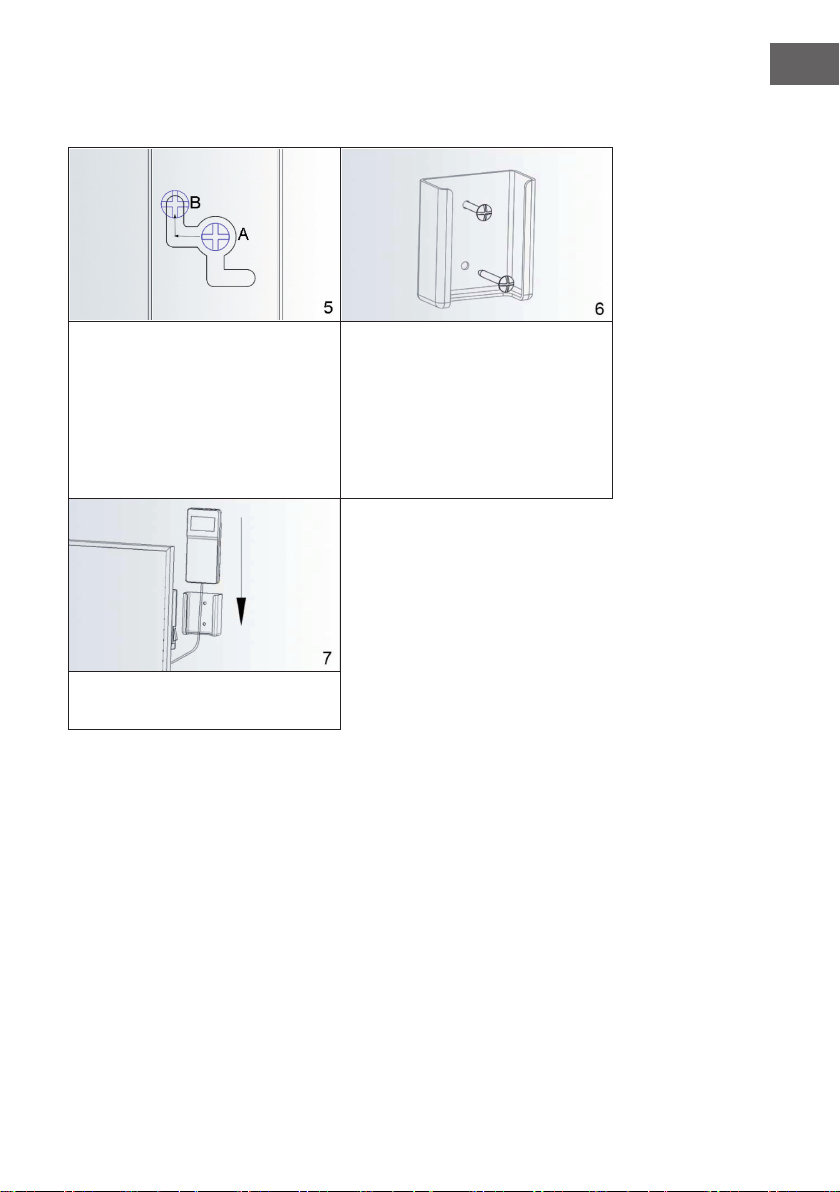

Schieben Sie die Schraube von

Position A nach Position B, indem Sie

das Heizelement leicht bewegen.

Vergewissern Sie sich, dass der

Abstand zwischen der Unterseite des

Heizgerätes und dem Boden nicht

weniger als 20 cm beträgt, wenn das

Heizgerät installiert ist.

Montieren Sie den Halter für das

Bedienfeld an der Wand neben dem

Heizgerät.

Schieben Sie das Bedienfeld in die

Halterung.

GERÄTEÜBERSICHT UND BEDIENFELD

DISPLAYANZEIGEN

Bedienfeld

Schaltelement

Halterung

Beleuchteter ON/OFF-

Schalter

Heizung

Temperaturanzeige Heizung

Woche Stunde Minuten

Power

Wochentimer

BEDIENUNG

• Überprüfen Sie die Heizung, um sicherzugehen, dass sie nicht beschädigt ist.

• STecken Sie den Stecker in die Steckdose imd schalten Sie den beleuchteten

Hauptschalter an der Seite des Heizgerätes ein.

Es gibt zwei Möglichkeiten, die Heizung zu benutzen:

(1) Ein-/Ausschalten

Drücken Sie die ON/OFF-Taste am Bedienfeld, um die Heizung zu arbeiten zu starten.

Doe Heizung heizt so lange, bis die eingestellte Temperatur erreicht ist. Drücken Sie

erneut auf die ON/OFF-Taste, um die Heizung wieder auszuschalten.

(2) Wochentimer-Modus

Starten Sie die Heizung mit der Option Wochenzeitschaltuhr, indem Sie auf die SET-

Taste drücken. Drücken Sie dann auf die ON/OFF-Taste.

So stellen Sie den Wochetimer ein

1. Drücken Sie die TIME-Taste, wenn die Heizung ausgeschaltet ist. Der Hauptschalter

muss dazu eingeschaltet sein.

2. Nachdem Sie die TIME-Taste gedrückt haben beginnt das Symbol für den

WOCHENTIMER auf dem Display zu blinken. Wählen Sie den Tag, für den Sie

den Timer einstellen möchten, indem Sie die Taste [+] oder [-] drücken. Drücken Sie

dann zur Bestätigung auf SET.

3. Das Gruppierungssymbol in der Anzeige beginnt zu blinken. Drücklen Sie [+] oder

[-], um eine Gruppe zu programmieren. Sie können insgesamt 4 Gruppen pro Tag

von P1 bis P4 einstellen. Drücken Sie SET, um die Einschaltzeit für die ausgewählte

Gruppe einzustellen.

• Das Symbol ON wird angezeigt. Auf dem Display beginnt das die

Stundenanzeige zu blinken [--]. Drücken Sie [+] oder [-] und wählen Sie die

Stunde aus, zu der die Heizung eingeschaltet werden soll. Drücken Sie erneut

SET und die Minutenanzeige beginnt zu blinken [--].

• Drücken Sie [+] oder [-], um die Minuten einzustellen. Drücken Sie SET, um die

Zeit einzustellen, zu der die Heizung ausgeschaltet werden soll. Das Symbol

OFF leuchtet im DIsplay auf und die Sundenanzeige begint zu blinken [--].

• Drücken Sie [+] oder [-], um die Stunde zu wählen, in der die Heizung

ausgeschaltet werden soll. Drücken Sie erneut SET und die Minutenanzeige

beginnt zu blinken.

• Drücken Sie [+] oder [-], um die Minuten einzustellen. Danach haben Sie die

erste Timergruppe erfolgreich eingestellt.

• Drücken Sie erneut SET und das Symbol WOCHE beginnt zu blinken. Sie

können nun einen zweiten Timer für den selben Tag oder einen anderen Tag

einstellen. Wenn Sie zweiten Timer oder einen anderen Tag einstellen möchten,

gehen sie wie eben beschrieben vor.

4. Nachdem Sie eine oder mehrere Gruppen programmiert haben, drücken Sie auf

die TIME-Taste oder warten Sie mehr als 10 Sekunden, um die Einstellung des

Wochentimers zu beenden.

Aktuellen Wochentag und Uhrzeit einstellen

Drücken Sie im eingeschalteten Zustand die Taste TIME, das Symbol [--] für die Stunde

beginnt zu blinken. Drücken Sie [+] oder [-], um die aktuelle Stunde einzustellen.

Drücken Sie die Taste SET und das Symbol [--] für die Minuten blinkt. Benutzen Sie die

Taste [+] oder [-], um die Minute einzustellen. Drücken Sie die Taste SET und das Symbol

WOCHE beginnt zu blinken. Drücken Sie [+] oder [-], um den aktuellen Wochentag

einzustellen. Drücken Sie zur Bestätigung erneut auf SET.

So stellen Sie die Temperatur ein

Drücken Sie die Taste TEMP, um die Temperatureinstellung zu starten. Drücken Sie [+]

oider [-], um die gewünschte Temperatur einzustellen. Drücken Sie zur Bestätigung auf

SET.

This manual suits for next models

Table of contents

Languages:

Other Klarstein Heater manuals

Klarstein

Klarstein WONDERWALL AIR 96 User manual

Klarstein

Klarstein Hot Spot Crystal IR User manual

Klarstein

Klarstein HT003MC User manual

Klarstein

Klarstein Midnight Sun User manual

Klarstein

Klarstein HeatPal Bloxx User manual

Klarstein

Klarstein 10030731 User manual

Klarstein

Klarstein WONDERWALL SMART 1200 User manual

Klarstein

Klarstein 10032815 User manual

Klarstein

Klarstein CTR-1 HEAT User manual

Klarstein

Klarstein BORNHOLM SINGLE User manual

Klarstein

Klarstein 10012217 User manual

Klarstein

Klarstein Hot Spot Pebble User manual

Klarstein

Klarstein 10032777 User manual

Klarstein

Klarstein 10006586 User manual

Klarstein

Klarstein 10012240 User manual

Klarstein

Klarstein 10032813 User manual

Klarstein

Klarstein MOJAVE S 500 User manual

Klarstein

Klarstein 10031808 User manual

Klarstein

Klarstein Baltrum User manual

Klarstein

Klarstein Hot Spot Crystal Reflect Smart User manual

Klarstein

Klarstein 10030917 User manual

Klarstein

Klarstein BORNHOLM CURVED SMART User manual

Klarstein

Klarstein LA PALMA S 500 User manual

Klarstein

Klarstein 10032022 User manual

Popular Heater manuals by other brands

oventrop

oventrop Regucor Series quick start guide

Blaze King

Blaze King CLARITY CL2118.IPI.1 Operation & installation manual

ELMEKO

ELMEKO ML 150 Installation and operating manual

BN Thermic

BN Thermic 830T instructions

KING

KING K Series Installation, operation & maintenance instructions

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Installation instructions and owner's manual

Well Straler

Well Straler RC-16B user guide

EUROM

EUROM 333299 instruction manual

Heylo

Heylo K 170 operating instructions

Eterna

Eterna TR70W installation instructions

Clarke

Clarke GRH15 Operation & maintenance instructions

IRSAP

IRSAP The Radiator Company Ovali Fitting instructions

Empire Heating Systems

Empire Heating Systems WCC65 Installation and owner's instructions

Wetekom

Wetekom 92 86 43 Original instructions

Desa

Desa SPC170-F owner's manual

Watlow

Watlow Watrod Electric Tubular Heaters Specifications

Haverland

Haverland ECO-DRY GPS Series Instruction & installation manual

Stelpro

Stelpro ASILVC2060 Series user guide
