Kaba C-lever User manual
DE/EN/FR/IT
BEYOND SECURITY
Kaba c-lever
Kurzanleitung
Quick Guide
Notice succincte
Istruzioni brevi
Doc.-No.: k2evo704xy-2013-09
Manufacturer:
Kaba GmbH
Ulrich-Bremi-Strasse 2
3130 Herzogenburg
AUSTRIA
www.kaba.com
Sales:
Kaba GmbH Kaba GmbH Kaba AG
Ulrich-Bremi-Strasse 2 Philipp-Reis-Strasse 14 Mühlebühlstrasse 23
3130 Herzogenburg 63303 Dreieich 8620 Wetzikon
AUSTRIA GERMANY SWITZERLAND
www.kaba.at www.kaba.de www. kaba.ch
Kaba Ltd Kaba S.A.S. Kaba S.r.l.
Lower Moor Way, Business Park 9, rue Pagès Via Andrea Costa, 6
Tiverton, Devon 92150 Suresnes 40013 Castell Maggiore (BO)
EX 16 6SS FRANCE ITALY
ENGLAND
www.kaba.co.uk www.kaba.fr www.kaba.it
This documentation may not be reproduced in any way nor further used in other ways without
written permission of Kaba AG.
Kaba® and Kaba elolegic® are registered trademarks of Kaba AG.
Copyright by Kaba AG 2013
Installation Kurzanleitung
Kaba c-lever k2evo704xy-2013-09 3
DE
1 Aussenbeschlag mit Antenne
2 Innenschild
3 Kupplungseinheit
4 Befestigungsschraube für Drückerdorn
5Drückerdorn
6 Innenbeschlag mit E-Modul
7 Befestigungsschrauben M5 x 50 mm (2 Stück)
8 Batterieschutzfolie
9Batterieprint
10 Batterien Type AA Lithium (2 Stück im Gerät)
11 M6 Befestigungsschraube für Drücker (aussen)
12 M6 Befestigungsschraube für Drücker (innen)
13 M3 Befestigungsschraube für Innenschild
14 Schloss (nicht enthalten)
15 Antennenkabel
16 Schliesszylinder (nicht enthalten)
17 Richtungsgeber
18 Buchse für Kupplungseinheit
19 Zentrierhülse
4 k2evo704xy-2013-09 Kaba c-lever
DE
Kurzanleitung Installation
Vorhandenen Beschlag entfernen und mit-
gelieferte Schablone auf den Drückerdorn
aufstecken. Nach Ausrichten der Schab-
lone die Befestigungslöcher markieren.
HINWEIS: Bei einigen Drücker-
formen ist der Drückerdorn (5) an
die Türstärke anzupassen!
Schloss entfernen und die bereits ange-
zeichneten Befestigungslöcher bohren.
Nach dem Bohren die Späne entfernen
und das Schloss (14) wieder montieren.
Installation Kurzanleitung
Kaba c-lever k2evo704xy-2013-09 5
DE
Richtungsgeber (17) so in die Kupplungs-
einheit einsetzen, dass bei Verwendung an
einer rechten Tür „R“ bzw. an einer linken
Tür „L“ von vorne zu lesen ist.
HINWEIS: Um das Einschieben des
Richtungsgebers (17) zu erleich-
tern, muss bei einer rechten Tür
der Vierkant der Kupplungseinheit
(3) gegen den Uhrzeigersinn und
bei einer linken Tür im Uhrzeiger-
sinn bis auf Anschlag gedreht wer-
den!
HINWEIS:Beim Drückerdorn 7 mm
muss die Reduzierhülse so
eingebaut werden, dass die Frei-
stellung der Hülse nach oben zur
Stiftschraube (4) zeigt!
Den Drückerdorn (5) entsprechend
Schlossnuss auswählen und in den Vier-
kant der Kupplungseinheit (3) stecken,
danach Drückerdorn von oben mit
Gewindestift (4) befestigen. Kupplungs-
einheit (3) mit Stecker (18) verbinden und
in den Beschlag stecken. Anschließend
die Zentrierhülse (19) auf die untere
Gewindehülse stecken!
ACHTUNG! Auf das Kabel achten!
6 k2evo704xy-2013-09 Kaba c-lever
DE
Kurzanleitung Installation
13
11
15
Die Kupplungseinheit (3) mit dem oberen
Teil voran in das Außenschild (1) schieben.
Danach den unteren Teil der Kupplungs-
einheit (3), unter Hilfenahme eines Schrau-
bendrehers, ebenfalls in das Außenschild
(1) schieben. Die Kupplungseinheit muß
fest und eben im Außenschild plaziert
sein! Kupplungseinheit (3) mit Stift-
schraube (11) befestigen.
HINWEIS: Laschen im Außen-
schild nicht verbiegen!
Schließzylinder (16) in das Schloss ein-
schieben und nur gegen Verrutschen mit
der Zylinderschraube sichern (nicht fest-
schrauben).
Antennenkabel (15) durch die obere
Befestigungsbohrung durch die Tür füh-
ren und das Außenschild (1) auf die Tür
aufstecken. Um die Kupplungseinheit (3)
zu entlasten, muss nach dem Aufste-
cken des Außenschildes (1) am Drück-
erdorn (5) in Pfeilrichtung angezogen
werden.
HINWEIS: Antennenkabel (15)
nicht quetschen!
Installation Kurzanleitung
Kaba c-lever k2evo704xy-2013-09 7
DE
Innenbeschlag (6) des Kaba c-levers auf
Drückerdorn (5) und Zylinder (16) aufste-
cken und mit beiden Befestigungschrau-
ben (7) mit dem Außenschild (1) fest-
schrauben.
Anzugsdrehmoment: 2,5 ±0,5 Nm
Kabel (15) in den dafür vorgesehenen Ste-
cker auf dem Innenteil (6) anstecken.
ACHTUNG: Insbesondere bei
direkter, als auch indirekter, Berüh-
rung von Leiterplatten können
diese durch elektrostatische Auf-
ladung beschädigt werden! Bei
Montage- und Wartungsarbeiten,
immer ein entsprechendes ESD-
Erdungsband verwenden!
HINWEIS: Auf Polung der Batte-
rien achten!
Kontaktschutzfolie herausziehen.
Batterieschutzfolie zwischen die Batterien
stecken.
HINWEIS: An Türen zum Außenbe-
reich nur Lithium Batterien ver-
wenden!
8 k2evo704xy-2013-09 Kaba c-lever
DE
Kurzanleitung Installation
CLICK
Bei der c-lever Variante mit Breitschild
(55mm), wird zur besseren Abstützung des
Innenschildes (2), zwischen dem Innenbe-
schlag (6) und dem Innenschild (2) eine
Distanzscheibe beigelegt.
Innenschild (2) aufstecken und von unten
mit M3 Schraube (13) befestigen.
Zuletzt M6 Stiftschraube (12) in den Drü-
cker einschrauben.
HINWEIS: Batterietausch: Die M3
(unten) Schraube entfernen,
Schraubendreher in die Senkung
der Schraube einführen und das
Innenschild anheben.
Installation Kurzanleitung
Kaba c-lever k2evo704xy-2013-09 9
DE

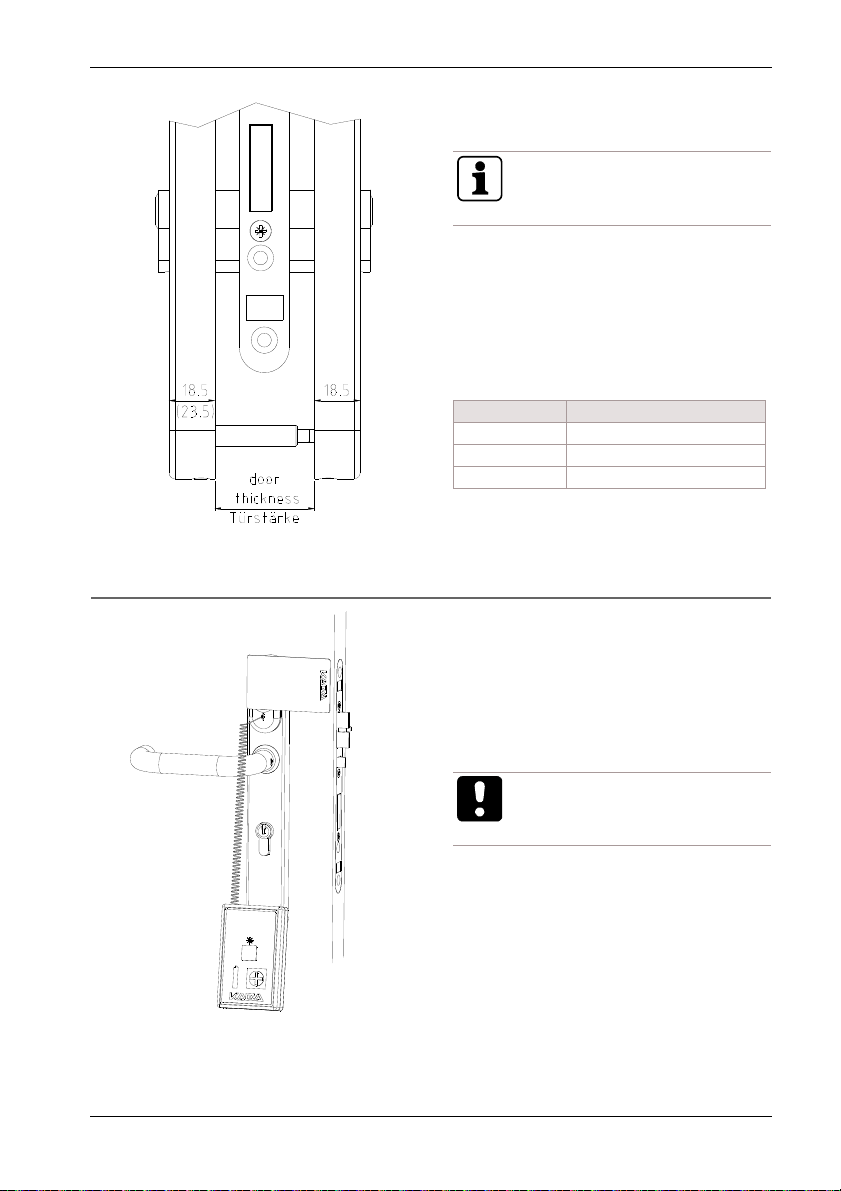

Schließzylinder (16) mit Zylinderschraube
befestigen.
HINWEIS: Zylinderüberstand
innen und außen mindestens 18,5
mm!
Der Einsatz des c-levers (geprüft nach
DIN 18273 - Beschläge für Feuerschutz-
und Rauchschutztüren, Nr.: DO 20.31) ist
mit nachfolgenden Produkten laut EN179
(Notausgangsverschlüsse) zulässig:
Hersteller Zertifikationsnummer
KABA 0432 - BPR - 0061
BKS 0432 - BPR - 0003
Dorma 0432 - BPR - 0005
Notöffnung mit Batterienotgerät: Batte-
rienotgerät mittels Programmierkabel an
die Programmierbuchse anstecken.
Berechtigtes User-Medium vor die
Antenne halten und den Knopf am Batte-
rienotgerät für ca. 1 Sekunde drücken.
Danach kann die Tür geöffnet werden.
ACHTUNG! Der Drücker bleibt so
lange eingekuppelt, bis die Batte-
rien gewechselt werden!
10 k2evo704xy-2013-09 Kaba c-lever
EN
Quick Guide Installation
1 Outside shield with antenna
2 Inside shield
3 Coupling unit
4 Fixing screw for spindle
5Spindle
6 Inside plate with e-module
7 Fixing screw M5 x 50 mm (2 pcs.)
8 Battery protection foil
9BatteryBCP
10 Batteries Type AA Lithium (2 pcs. inside device)
11 M6 fixing screw for handle (outside)
12 M6 fixing screw for handle (inside)
13 M3 fixing screw for inside shield
14 Mortise lock (not included)
15 Antenna cord
16 Locking cylinder (not included)
17 Direction indicator
18 Socket for coupling unite
19 Centering sleeve
