1 ALLGEMEINES

In diesem Handbuch werden Signalwörter verwendet, um auf Gefahren

oder unsichere Praktiken hinzuweisen, die zu Verletzungen oder Sach-

schäden führen können. Die Definitionen der verwendeten Signalwörter

finden Sie in der nachfolgenden Tabelle.



ACHTUNG

Achtung weist auf eine potenziell gefährliche Situation hin, die

bei Nichtbeachtung zum Tod oder zu schweren Verletzungen

führen könnte. weist auf eine potenziell gefährliche Situation

hin, die bei Nichtbeachtung zum Tod oder zu schweren Verlet-

zungen führen könnte. weist auf eine potenziell gefährliche Situ-

ation hin, die bei Nichtbeachtung zum Tod oder zu schweren

Verletzungen führen könnte.

1.3 Lebensdauer des Produkts

Die Lebensdauer dieses Produkts beträgt fünf Jahre, vorausgesetzt, es

wird in Übereinstimmung mit den in diesem Handbuch beschriebenen

Sicherheitsanweisungen, Wartungsintervallen und korrekten Ver-

fahrensweisen verwendet. Die tatsächliche Lebensdauer des Produkts

kann abhängig von Häufigkeit und Intensität der Verwendung varieren.

ACHTUNG! Den Rollator nur als Gehhilfe verwenden! Maximal zuläs-

siges Anwendergewicht: P429/2 - P429/2C - DELTA 135 kg.

INVACARE haftet nicht, wenn Arbeiten am Rollator (Anpassungen,

mangelhafte Reparaturen) ausgeführt werden, die sich der Kontrolle

des Unternehmens entziehen.

1.2 Symbole 1: Artikelnummer

2: Produktname

3: Lotnummer

4: Herstellungsdatum

5: Max. Anwendergewicht

6: ACHTUNG! Siehe

Bedienungsanleitung

7: In- und Outdoor-Rollator

8: Max. Breite des Rollators

9: Name des Herstellers

1.4 Produktkennzeichnung

Nützliche Tipps, Empfehlungen und Informationen für eine ef-

fiziente und problemlose Verwendung.

Die Bedienungsanleitung vor Anwendung sorgfältig durchlesen. Der

Rollator kann sowohl für den Innen- als auch Außengebrauch verwendet

werden.

1.1 Allgemeine Informationen

Item

Länge des

Benutzers

Min. / Max

Gewichtsbe-

schränkungen Spezifikation Chart

Delta Rollator Model

P429/2 - P429/2C

ca. 160

-183 cm 135 kg *

Korb

n/a

5 kg

Tablett

Tasche 5 kg 67 cm 81-94 cm

* Die Gewichtsbeschränkungen beziehen sich auf den Inhalt des Korbes,

Tabletts oder Tasche sowie auf das Gewicht des Benutzers.

1.5 Größenspezifikationen und Gewichtsbeschränkung des

Benutzers

WIEDERVERWENDUNG

Das Produkt ist für den Wiedereinsatz bestimmt. Die Anzahl der maxi-

malen Wiedereinsätze ist abhängig vom jeweiligen Gerätezustand.

XXXXXX - XXXXXX

XXXXX - XX - XX

INVACARE

lbs “

kg cm

Invacare REA

Växjövägen 303

SE-343 75 Diö

SWEDEN

TEL +46 (0)476 535 00

FAX +46 (0)476 535 98

www.invacare.com

4359

2.2 Allgemeine Warnungen

2 SICHERHEIT

Überprüfen Sie ALLE Teile auf Transportschäden. VERWENDEN

Sie das Produkt NICHT, wenn Sie Transportschäden feststellen.

Wenden Sie sich an den Lieferanten/Händler, um Informationen

zur weiteren Vorgehensweise zu erhalten.

2.1 Anwendungszweck

Der Rollator ist nur als Gehhilfe zu verwenden; eine andersartige Ver-

wendung kann ein Verletzungsrisiko darstellen.



ACHTUNG

Wenn die Griffe einer extremen Temperatur (über 41°C)

ausgesetzt sind, besteht ein Risiko für Verbrennungen ersten

Grades.

Der Rollator muss beim Gehen vollständig aus geklappt

und eingerastet sein. Bitte beachten Sie, dass der Rollator

nur als Gehhilfe verwendet werden darf.

Gehen Sie mit dem Rollator nicht auf Treppen.

Benutzen Sie den Rollator nicht auf Rolltreppen.

HÄNGEN Sie NICHTS an den Rahmen des Rollators. Gegen-

stände, die in den Korb oder auf das Tablett gelegt werden,

sollten nicht aus dem Korb herausstehen bzw. nicht über das

Lastbrett oder Tablett hinausragen.

Seien Sie vorsichtig, wenn der Korb schwer belastet ist.

Last ist nur im Korb, in der Tasche oder auf dem Tablett zu

transportieren.

Die Handgriffe dürfen nicht außerhalb der markierten

Position gewinkelt werden, da sich dadurch die

Seitenstabilität des Rollators verschlechtert,

ACHTUNG

Seien Sie besonders vorsichtig bei abschüs-

sigem Untergrund.

Der Feststellhebel mit Unterlegscheibe ist an der Außenseite zu

montieren.

Klappen Sie den Rollator in die fahrbereite Lage (siehe unten).

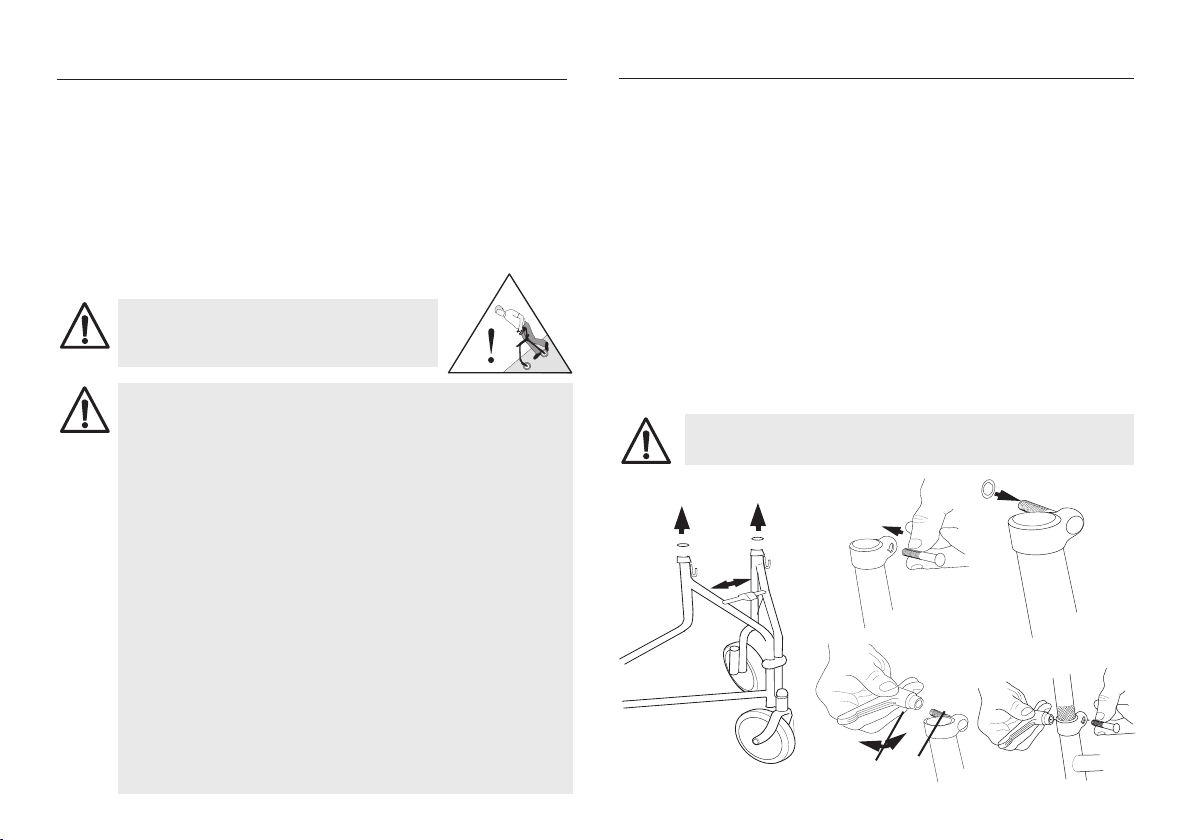

3.1 Montage der Rollator

3 NUTZUNG

1. Vor der Montage des Rollators sind etwaige Kunststoffdübel am

Seitenrohr zu entfernen.

2. Montieren Sie den Feststellhebel (A) mit einer Schraube (B).

Geben Sie darauf acht, dass die Nase an der Schraube in die

Aussparung an der Befestigung kommt.

3. Führen Sie das Rohr des Handgriffs in das Seitenrohr und ziehen

Sie die Feststellhebel an. Diese müssen beim Gebrauch des

Rollators nach unten gerichtet sein.



ACHTUNG

Kontrollieren Sie stets, dass die Fallsperre verriegelt ist.

3.2 Fahrbereiter Zustand

1) 2)

A) B)

1. Ziehen Sie die Fallsperre nach oben und nach hinten. (A).

2. Falten Sie den Rollator zusammen. Denken Sie an die Gefahr von

Quetschverletzungen zwischen den Stativteilen.

3.3 Zusammenklappen der Rollator

3.4 Höheneinstellung der Handgriffe

Griffhöhenverstellung: Die Feststellhebel lösen und die Handgriffe in

die gewünschte Höhe einstellen.

Ziehen Sie die Feststellhebel an. Diese sind anschließend so einzustel-

len, dass sie nach unten zeigen. (Die Feststellhebel können frei gedreht

werden, wenn man sie erst nach außen zieht). Kontrollieren Sie, dass

die Handgriffe in gleicher Höhe eingestellt sind. In der Regel befinden

sich die Handgriffe in Höhe der Handgelenke.at wrist height.

ACHTUNG: Sturzgefahr

Die Handgriffe müssen bei Anwendung des Rollators gerade

nach hinten gerichtet sein. Unter keinen Umständen dürfen Sie

nach außen gewinkelt sein. Die senkrechte Linie in der Riffe-

lung muss sich in der Mitte des Stativauszuges befinden, siehe

Abb. A.

Die Handgriffe dürfen niemals über ihre höchste Position

eingestellt werden, die durch eine Linie in der Riffelung am

Rohr markiert ist.

3.7 Anwendung der Handbremse

Zum Bremsen beim Fahren ziehen Sie beide Bremsgriffe nach oben.

Zur Feststellung des Rollators drücken Sie den Bremshebel leicht nach

unten, bis dieser mit einem deutlichen Klickgeräusch einrastet.

Es ist wichtig, dass beide Bremsen festgestellt werden.

Die Feststellbremse wird entriegelt, indem die Handgriffe wieder nach

oben gezogen werden.

Zwei Einstellschrauben, eine im Bremsgriff (A) und eine an der Bremse

(B), justieren die Spannung der Bremse und passen die Bremsleistung

an den Anwender an. Die Bremskraft erhöht sich und der notwen-

dige Kraftaufwand am Bremshandgriff vermindert sich, wenn die

Einstellschrauben nach außen geschraubt werden..

3.6 Einstellung der Bremswirkung

3.8 Anwendung der Bremse zum Parken



ACHTUNG

Kontrollieren Sie die Bremswirkung nach der Höheneinstellung

Lassen Sie beim Festziehen der Konter-muttern nach der

Einstellung besondere Sorgfalt walten.

3.5 Montage des Korbes, des Tabletts und der Tasche

1. Montage des Korbes.

2. Montage des Tabletts.

3. Montage der Tasche.

1) 2) 3)

8 + 10 mm

Nach Ende der Lebensdauer ist das Produkt samt Zubehör und

Verpackung ordnungsgemäß zu sortieren. Die einzelnen Teile können

entsprechend der Materialbezeichnung getrennt und entsorgt werden.

Wir bitten Sie, umweltverträglich zu handeln und dieses Produkt nach

Ende seiner Lebensdauer über eine lokale Müllverwertungsanlage re-

cyceln zu lassen.

4PFLEGE UND WARTUNG

Eine Wartung des Produkts sollte mindestens alle sechs Monate

erfolgen. KEINE Scheuermittel, Schleifmittel oder Schleifmateri-

alien zur Reinigung des Rollators verwenden.

Um die Funktion und die Sicherheit des Rollators aufrechtzuerhalten,

sollten Sie regelmäßig folgende Schritte durchführen:

•Den Rollator mit handelsüblichen Reinigungsmitteln reinigen und

einem Tuch abtrocknen. Auch die Räder müssen saubergehalten

werden.

•Achten Sie auf den festen Sitz von Schrauben und Verriegelung.

•Wenn Ihr Rollator nicht einwandfrei funktioniert, kontaktieren Sie

unverzüglich Ihren Verschreiber.

•Ein defekter Rollator darf nicht verwendet werden. Nehmen Sie

selbst keine Eingriffe vor!

•Überprüfen Sie die Funktionstüchtigkeit der Bremse. Kontaktieren

Sie Ihren Invacare-Vertreter, wenn die Bremse eingestellt werden

muss.

•Den Rollator NICHT verwenden, wenn die Handgriffe locker sitzen.

Kontaktieren Sie Ihren zuständigen Invacare-Vertreter.

•Überprüfen Sie die Laufräder regelmäßig auf festen Sitz, Verschleiß

und Beschädigungen.

•Stellen Sie sicher, dass die Räder frei von Haaren, Fusseln und an-

derem Schmutz sind.

ACHTUNG: Verletzungsrisiko

Lassen Sie das Produkt immer von einem Invacare-Vertreter

auf Schäden überprüfen, bevor Sie es an einen anderen Be-

nutzer weitergeben. Wird ein Schaden gefunden, dieses

Produkt NICHT mehr verwenden. Andernfalls kann es mögli-

cherweise zu Verletzungen kommen.

5 NACH VERWENDUNG

5.1 Abfallwirtschaft

5.3 Wiederverwendung



6 GARANTIE

Ab dem Tag der Lieferung gilt eine Gewährleistung von 2 Jahren **.

Schäden aufgrund von Verschleiß, etwa der Polsterungen, Räder, Griffe

und Bremsen, werden von dieser Gewährleistung nicht abgedeckt.

Schäden aufgrund von physischer Gewalteinwirkung oder unüblichem

Gebrauch sind von der Gewährleistung ausgeschlossen. Schäden

von Benutzers, die mehr als 135 kg wiegen, sind von der Gewährleis-

tung ausgeschlossen. Für den Erhalt einer gültigen Gewährleistung

müssen die Wartungs- und Gebrauchsanweisungen beachtet werden..

** Abweichungen aufgrund lokaler Abmachungen möglich.



Manual de instrucciones

1 GENERALIDADES 9

Información general.............................................................................9

Símbolos.................................................................................................9

Vida útil del producto.........................................................................9

Etiqueta del producto .........................................................................9

Especificaciones de altura del usuario y límite de peso...............9

2 SEGURIDAD 10

Uso Previsto....................................................................................... 10

Advertencias generales.................................................................... 10

3 UTILIZACIÓN 10

Montaje del Caminador................................................................... 10

Posición de Manejo........................................................................... 10

Pliegue el Caminador ....................................................................... 11

Ajuste de la altura de la empuñadura........................................... 11

Montaje de la Cesta y de la Bandeja............................................. 12

Ajuste del Efecto Frenante ............................................................. 12

Utilización del Freno de Mano....................................................... 12

Utilización del Freno de Estacionamiento................................... 12

4 CUIDADOS Y MANTENIMIENTO 13

5 CUIDADOS DESPUÉS DEL USO 13

Eliminación.......................................................................................... 13

Reutilización....................................................................................... 13

6 GARANTÍA 13

Garantía............................................................................................... 13

1 GENERAL

En este manual se utilizan símbolos que hacen referencia a peligros o

usos poco seguros que pueden provocar lesiones o daños a la propie-

dad. A continuación, se muestran las descripciones de estos símbolos.



ADVERTENCIA

Advertencia indica una situación potencialmente peligrosa que,

si no se evita, puede tener como consecuencia la muerte o

lesiones graves.

1.3 Vida útil del producto

La duración prevista de la vida útil para este producto es de cinco años,

siempre y cuando se utilice de conformidad con las instrucciones de

seguridad y se respeten los intervalos de mantenimiento y las instruc-

ciones de cuidado indicadas en el presente manual. La duración real de

la vida útil puede variar en función de la frecuencia y la intensidad del

uso.

¡ATENCIÓN! Debe utilizarse solamente como apoyo para caminar.

Peso máximo del usuario: P429/2 - P429/2C - DELTA 135 kg.

No se acepta responsabilidad alguna por medidas efectuadas en el

caminador (adaptaciones, reparaciones deficientes) sin el control de

INVACARE.

1.2 Símbolos

1: Referencia

2: Denominación del producto

3: Número de lote

4: Fecha de fabricación

5: Peso máximo del usuario

6: ¡ATENCIÓN! Vea las

instrucciones de empleo.

7: Caminador para uso en

interiores y a la intemperie.

8: Anchura máxima del cami

nador.

9: Nombre del fabricante.

1.4 Etiqueta del producto

Proporciona consejos útiles, recomendaciones e información

para un uso eficiente y sin problemas.

Lea atentamente las instrucciones de empleo antes de usar el camina-

dor. El caminador está adaptado para usar en interiores y al aire libre.

1.1 Información general

Artículo

Altura del

usuario:

Min./Max

Limitaciones

de peso

Diagrama de

especificaciones

Delta Rollator

Model P429/2

- P429/2C

aprox.

160-183 cm 135 kg *

Cesta

n/a

5 kg

Bandeja

Bolsa 5 kg 67 cm 81-94 cm

*Las limitaciones de peso incluyen el contenido de la cesta, la bandeja o

la bolsa, y el peso del usuario.

1.5 Especificaciones de altura del usuario y límite de peso

XXXXXX - XXXXXX

XXXXX - XX - XX

INVACARE

lbs “

kg cm

Invacare REA

Växjövägen 303

SE-343 75 Diö

SWEDEN

TEL +46 (0)476 535 00

FAX +46 (0)476 535 98

www.invacare.com

4359

2.2 Advertencias generales

2 SEGURIDAD

Compruebe que todas las piezas le hayan sido entregadas en per-

fecto estado. Si detecta algún desperfecto, NO utilice el producto.

Póngase en contacto con el transportista o el distribuidor.

2.1 Uso Previsto

El andador de ruedas está diseñado exclusivamente para caminar. Cual-

quier otra utilización puede constituir un riesgo de lesión.



ADVERTENCIA

Si se exponen las asas de empuje a temperaturas extremas

(más de 41°C), existe riesgo de que el usuario sufra que-

maduras de primer grado.

El caminador debe estar completamente des ple- gado para

usarlo. Debe utilizarse solamente como apoyo para caminar.

No use el caminador para subir o bajar escaleras.

No use el caminador en escaleras mecánicas.

NO cuelgue nada del marco del andador con ruedas. Los ob-

jetos colocados en la cesta o en la bandeja no deben sobresalir

de la cesta, la balda de carga o la bandeja.

Tenga cuidado cuando la cesta tiene carga pesada.

Solamente debe transportarse carga en la cesta, en la bolsa o

en la bandeja.

Las empuñaduras de manejo no deben inclinarse fuera de la

posición marcada debido a que empeora la estabilidad lateral

del caminador.

ADVERTENCIA

Tenga cuidado con los suelos inclinados.

La palanca de fijación con arandela debe montarse en el exterior.

Despliegue el caminador y póngalo en posición de manejo (vea abajo).

3.1 Montaje del Caminador

3 UTILIZACIÓN

1. Antes de montar el caminador deben quitarse eventuales tapones

de plástico en los tubos laterales.

2. Monte la palanca de fijación (A) con tornillo (B). Procure que el

resalte del tornillo entre en la ranura del soporte.

3. Inserte los tubos de las empuñaduras en los tubos laterales y

apriete las palancas de fijación. Las palancas de fijación deben estar

orientadas hacia abajo al usar el caminador.



ADVERTENCIA

Compruebe siempre que los fiadores de plegado esté en

posición bloqueada.

3.2 Posición de Manejo

1) 2)

A) B)

Other manuals for DELTA P429/2

This manual suits for next models

Table of contents

Languages:

Other Invacare Mobility Aid manuals

Invacare

Invacare Growth Bracket User manual

Invacare

Invacare Banjo P452E/3 User manual

Invacare

Invacare 1110154 User manual

Invacare

Invacare Formula Instruction Manual

Invacare

Invacare I.V./O2 1487 User manual

Invacare

Invacare Tracer SX5 Recliner Instruction manual

Invacare

Invacare OCMK01 Assembly instructions

Invacare

Invacare Bora XTR Series User manual

Invacare

Invacare ProntoTM R2TM Instruction Manual

Invacare

Invacare 1085144 User manual

Invacare

Invacare DOLOMITE JAZZ Troubleshooting guide

Invacare

Invacare 9153644014 Assembly instructions

Invacare

Invacare Dolomite Maxi+ Series User manual

Invacare

Invacare Infinity Back Support Manual

Invacare

Invacare 1144492 Instruction manual

Invacare

Invacare Deluxe Three-Position IH6065 User manual

Invacare

Invacare Lynx User manual

Invacare

Invacare Front Anti Tippers 1326 User manual

Invacare

Invacare H140 User manual

Invacare

Invacare OrbIt User manual

Invacare

Invacare P402 Aventia User manual

Invacare

Invacare Silencio P256 User manual

Invacare

Invacare Dolomite Gloss 450 User manual

Invacare

Invacare 1141466 Assembly instructions

Popular Mobility Aid manuals by other brands

Alber

Alber Scalamobil iQ operating instructions

Ferno

Ferno CCT-PX user manual

HEPRO

HEPRO Gripo user manual

Otto Bock

Otto Bock Pheon 3R62 Instructions for use

NRS Healthcare

NRS Healthcare M11090 User instructions

Medline

Medline MDS86835DSHEC User Instructions & Warranty

Guldmann

Guldmann Twin Turner II user manual

Drive

Drive ROOMBA Operation manual

Gate

Gate Balder operating instructions

Decon wheel

Decon wheel TNS Notos Assembly instructions

ExoAtlet

ExoAtlet ExoAtlet-II user manual

Rhythm Healthcare

Rhythm Healthcare B3800F manual

AMF-BRUNS

AMF-BRUNS PROTEKTOR installation manual

Drive DeVilbiss Healthcare

Drive DeVilbiss Healthcare OTTER Instructions for use

Rhythm Healthcare

Rhythm Healthcare C500U Assembly and Fitting Instructions

Lumex

Lumex RJ4200A manual

Rebotec

Rebotec Jumbo user manual

Rehaforum MEDICAL

Rehaforum MEDICAL PR50548 manual
