Ilumipanel 28 IPOptic RGB

Quick Reference Guide

Ilumipanel 28 IP Optic RGB QRG EN

About this

Guide

The Ilumipanel 28 IP Optic RGB Quick Reference Guide (QRG) has basic

product information such as connection, mounting, menu options,

and

DMX values. Download the User Manual from www.iluminarc.com

for

more details.

Disclaimer

The information and specifications contained in this QRG are subject to

change without notice.

Safety Notes

•DO NOT open this product. It contains no user-serviceable parts.

•DO NOT look at the light source when the product is on.

•CAUTION: This product’s housing is hot when lights are operating.

•Mount this product in a location with adequate ventilation, at least 50

cm (20 in) from adjacent surfaces.

•

DO NOT leave any flammable material within 50 cm of this product

while operating or connected to power.

•DO NOT submerge the product below 1 m (IP67) for more than 30

minutes. Regular outdoor operation is fine.

•USE a safety cable when mounting this product overhead.

•DO NOT operate this product if the housing, lenses, or cables appear

damaged.

•DO NOT connect this product to a dimmer or rheostat.

•ONLY connect this product to a grounded and protected circuit.

•ONLY use the hanging/mounting bracket to carry this product.

•In the event of a serious operating problem, stop using immediately.

•The maximum ambient temperature is 113° F (45° C). Do not operate

this product at higher temperatures.

Contact

Outside the U.S., United Kingdom, or Ireland, contact your distributor to

request support or return a product. Visit www.iluminarc.com

for contact

information.

What Is

Included

•Ilumipanel 28 IP Optic RGB

•Power Input Cord

•Data Input/Output Cord

•Warranty Card

•Quick Reference Guide

The Ilumicode addresser is required for product configuration

(sold separately).

AC Power

This product has an auto-ranging power supply that can work with an input

voltage range of 100~240 VAC, 50/60 Hz.

Power Wiring

To provide power, you have two options:

•Connect the bare-ended IP67-rated power cable from the product to an

IP67-rated power connector.

•Use an IP67-rated junction box. If so, make sure to use IP67-rated

conduit.

AC Plug

Connection

Wire (U.S.)

Wire (Europe)

Screw Color

AC Live

Black

Brown

Yellow/Brass

AC Neutral

White

Blue

Silver

AC Ground

Green/Yellow

Green

EN Ilumipanel 28 IP Optic RGB QRG

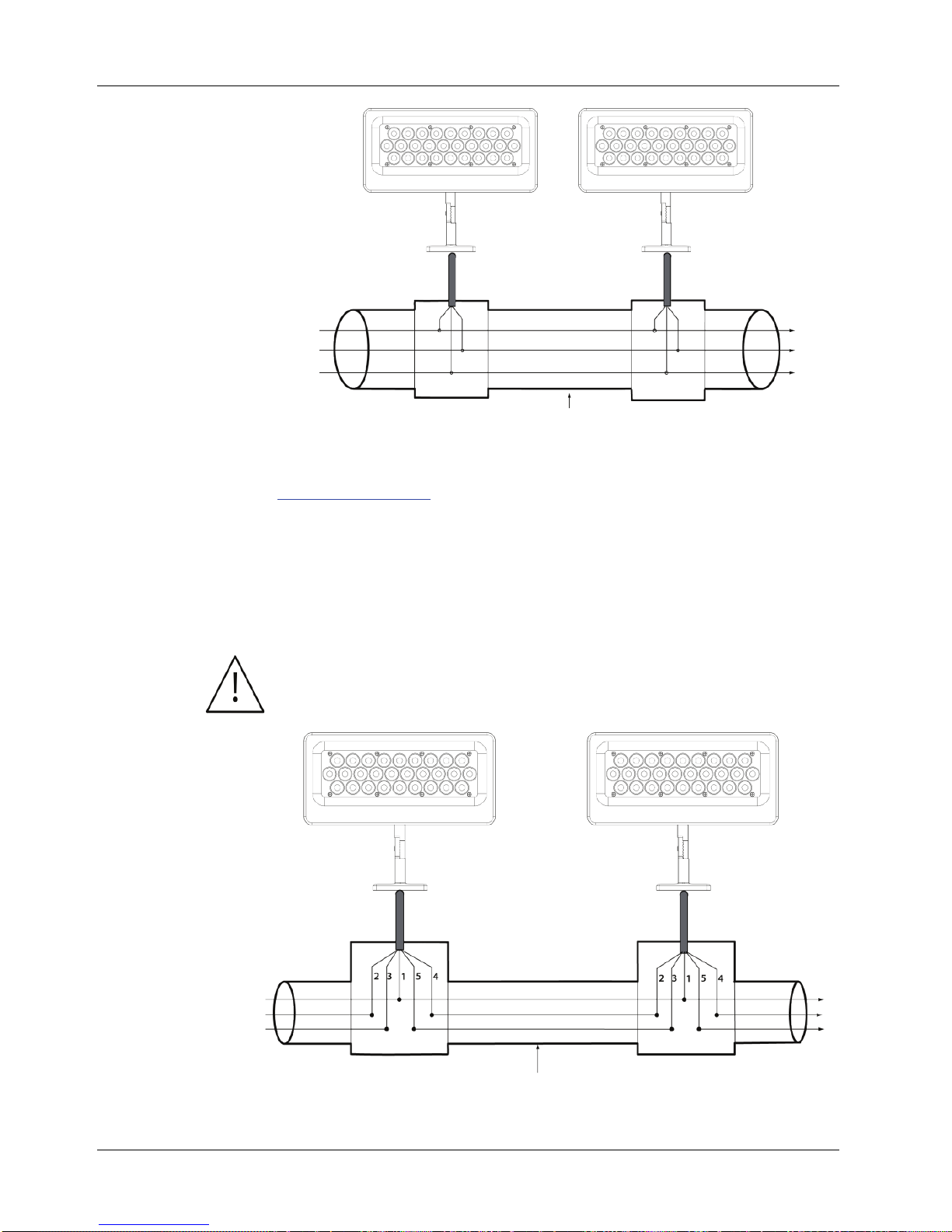

AC Power

Junction Box

Wiring

DMX Linking

The Ilumipanel 28 IP Optic RGB will work with a DMX controller using a

regular DMX serial connection. A DMX Primer

is available from

www.iluminarc.com.

DMX Connection

This product provides a DMX 512 connection by using bare-ended IP67-

rated signal cable. This cable comes connected to the product. See the

User

Manual to connect and configure for DMX operation.

Signal Wiring

To provide the signal, you have two options:

•Connect the bare-ended IP67-rated signal cable from the product to two

IP67-rated signal connectors (DMX In and DMX Out).

•Use an IP67-rated junction box and IP67-rated conduit.

The signal cable must match or exceed the electrical characteristics of

the Belden® 9841 cable for EIA RS-485 applications. You can also use

CAT 5, CAT 5e, or CAT 6.

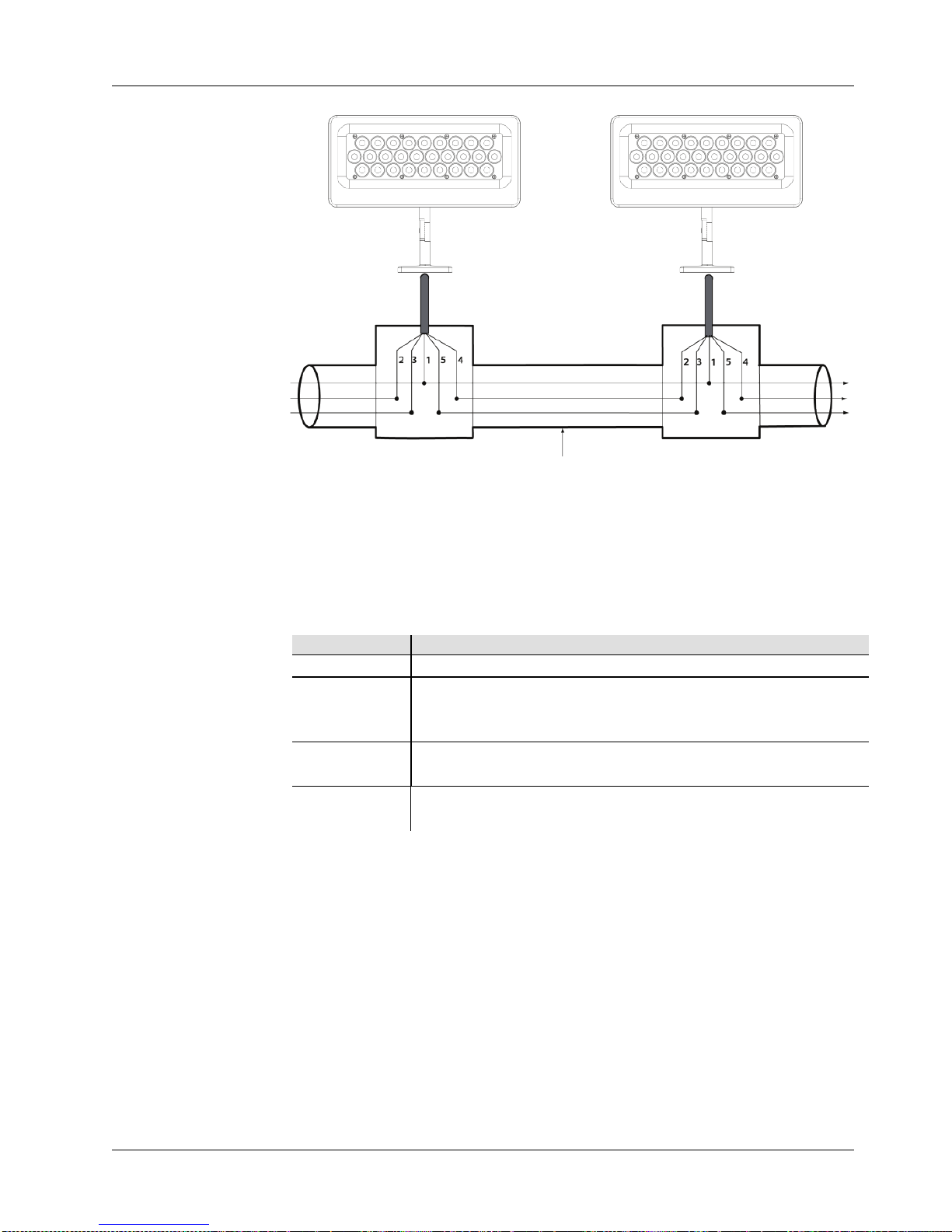

DMX Junction

Box Wiring

From

Fuse

Panel

L : Black

N: White

G: Green

Distribution

Box

Conduit

Other

Boxes

Distribution

Box

Junction Box

Conduit

1: Common (Shield)

2: Data – In (Black)

3: Data + In (White)

4: Data – Out (Green)

5: Data + Out (Red)

Signal In

Signal Out

Ilumipanel 28 IP Optic RGB QRG EN

Ilumicon and

DMX

Controllers

To control/operate the Ilumipanel 28 IP Optic RGB, use either an Ilumicon

or a DMX controller. Use the standard DMX connection as shown in the

DMX Junction Box Wiring section to connect this product to any standard

DMX controller.

Ilumicode

Control Panel

Description

Button

Function

<MENU>

Exits from the current menu or function

<ENTER>

Enables the currently displayed menu or sets the currently

selected value into the selected function

<UP>

Navigates upwards through the menu list and increases the

numeric value when in a function

<DOWN>

Navigates downwards through the menu list and decreases

the numeric value when in a function

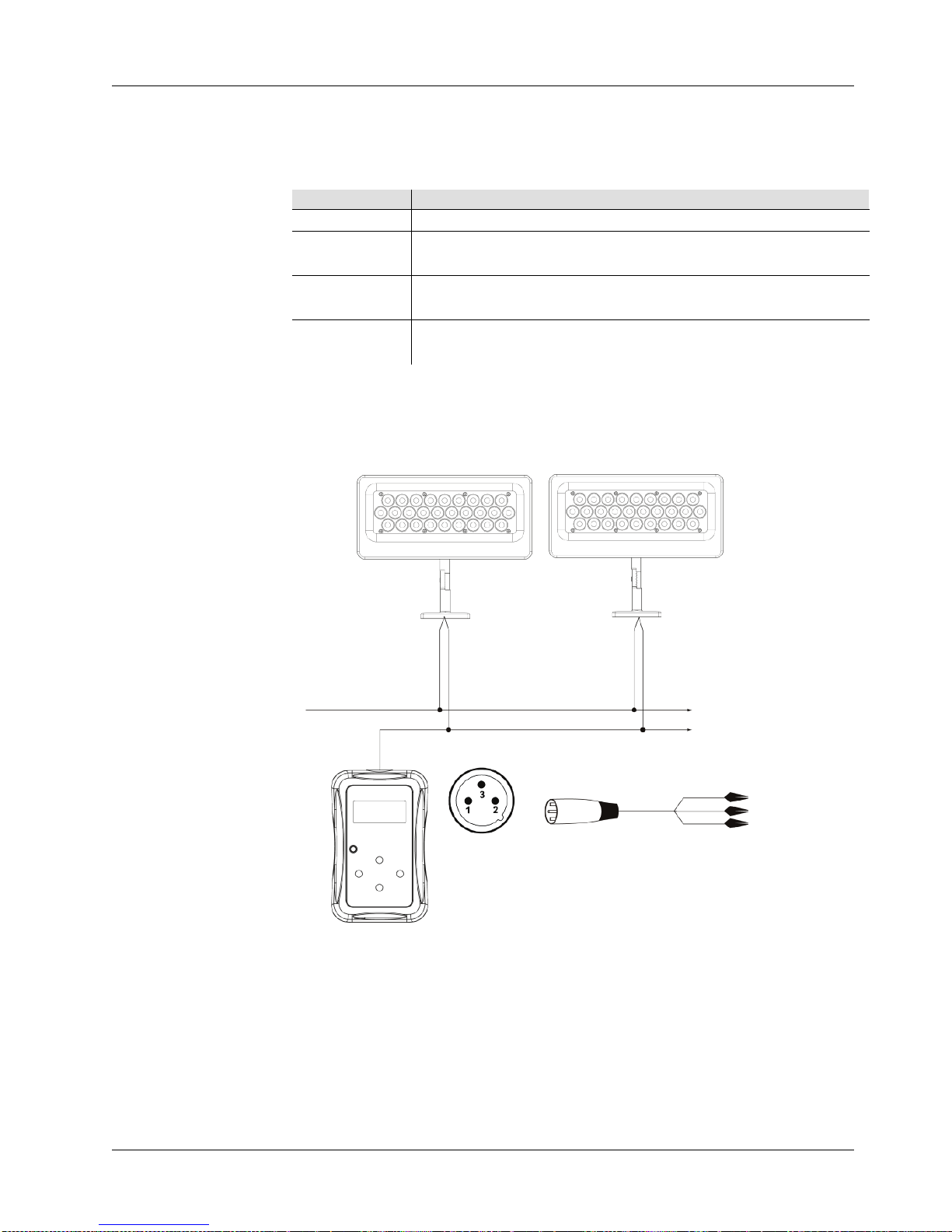

Ilumicode

Connections

This diagram shows how to control multiple products at the same time. All

connected products will be assigned to the same DMX address.

To assign individual DMX addresses to each product, connect the

Ilumicode to each product individually. Be sure to

disconnect the DMX

output of the product being configured if other products are connected to it.

Ilumicode

Connection

Diagram

ILUMINARC® suggests connecting no more than 20 products in this

mode, keeping the total distance to less than 60 m (197 ft).Otherwise,

use

an optically isolated signal amplifier.

1: Gnd (Black Clip)

2: Data – (Green Clip)

3: Data + (Red Clip)

1: Gnd

2: Data –

3: Data +

Power

Signal

Ilumicode

Addresser

DMX Output

Signal Connector

Other

Products

EN Ilumipanel 28 IP Optic RGB QRG

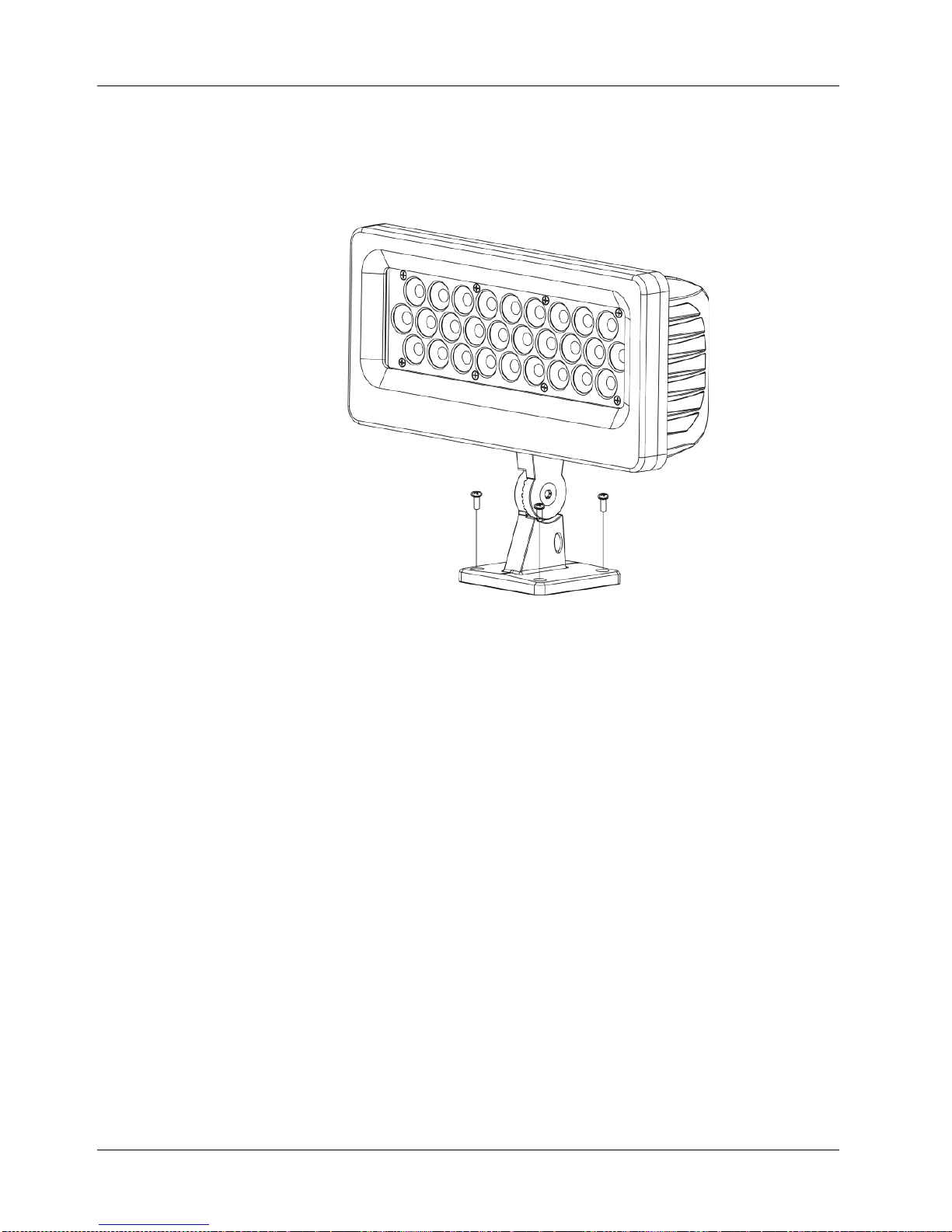

Mounting

This product comes with an adjustable bracket to mount on any firm,

non-

flammable surface. You can mount the product horizontally or

vertically.

Product

Mounting

Diagram

Ilumipanel 28 IP Optic RGB QRG EN

Menu Options

Main Level

Programming Levels

Description

DMX

001~512

Sets the DMX starting address

PERSON

ARC 1

3-channel: RGB control

ARC 1 + D

4-channel: RGB control + dimmer

ARC FULL

7-channel: RGB control + dimmer

SOLID

1-channel: dimmer

CALIB WHITE 01~11 RED

GREEN

BLUE 000~255

Determines the white balance for the

color macros

RGB

Determines the white balance when

RGBTOW is active

DIMMER

OFF

Dimmer works in linear mode

DIM 1

Dimmer works in non-

linear mode, from

fast to slow

DIM 2

DIM 3

DIM 4

STATIC

RED

000~255 Configures the static color and effect

GREN

BLUE

SOLD

STRB

00~20

Configures strobe effect

SETTINGS COLOR

OFF

Maximum output, unbalanced white

RGBTOW

White output is as per CALIB > RGB

settings

Output matches that of product’s

previous versions

RESET

NO/YES

Restores factory defaults

EN Ilumipanel 28 IP Optic RGB QRG

DMX Values

ARC

FULL

Channel

Function

Value

Percent/Setting

Dimmer

000 255

0~100%

Red

000 255

0~100%

Green

000 255

0~100%

Blue

000 255

0~100%

5 Color Macro +

White Balance

000 010

011 035

036 060

061 085

086 110

111 135

136 160

161 185

186 210

211 215

216 220

221 225

226 230

231 235

236 240

241 245

246 250

251



255

No Function

R: 100% G: 0~100% B: 0

R: 100%~0 G: 100% B: 0

R: 0 G: 100% B: 0~100%

R: 0 G: 100%~0 B: 100%

R: 0~100% G: 0 B: 100%

R: 100% G: 0 B: 100%~0

R: 100% G: 0~100% B: 0~100%

R: 100%~0 G: 100%~0 B: 100%

White 1

White 2

White 3

White 4

White 5

White 6

White 7

White 8

White 9

6 Strobe

000 005

006 255

No Function

0~20 Hz

7 Dimmer Speed

000 009

010 069

070 129

130 189

190 255

Linear dimmer

Nonlinear dimming curve 1 (fastest)

Nonlinear dimming curve 2

Nonlinear dimming curve 3

Nonlinear dimming curve 4 (slowest)

ARC1

Channel

Function

Value

Percent/Setting

Red

000 255

0~100%

Green

000 255

0~100%

Blue

000 255

0~100%

ARC1+D

Channel

Function

Value

Percent/Setting

Dimmer

000 255

0~100%

Red

000 255

0~100%

Green

000 255

0~100%

Blue

000 255

0~100%

SOLID

Channel

Function

Value

Percent/Setting

Dimmer

000 255

0~100%

Ilumipanel 28 IP Optic RGB GRR ES

Acerca de Esta

Guía

La Guía de Referencia Rápida (GRR) del Ilumipanel 28 IP Optic RGB

contiene información básica sobre el producto, como conexión, montaje,

opciones de menú y valores DMX.

Descargue el manual de usuario de

www.iluminarc.com para una información más detallada.

Exención de

Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a

cambio sin previo aviso.

Notas de

Seguridad

•NO abra este producto. No contiene piezas reparables por el usuario.

•NO mire a la fuente de luz cuando el producto esté encendido.

•CUIDADO: La carcasa de este producto está caliente cuando las luces

están en funcionamiento.

•Monte este producto en una ubicación con ventilación adecuada, al

menos a 50 cm (20") de superficies adyacentes.

•

NO deje ningún material inflamable a menos de 50 cm de este producto

mientras esté funcionando o conectado a la alimentación.

•

NO sumerja el producto más de 1 m (IP67) durante más de 30 minutos.

La operación normal en exteriores es correcta.

•USE un cable de seguridad cuando monte este producto en lo alto.

•NO ponga en funcionamiento este producto si sospecha que la carcasa,

lentes o cables están dañados.

•NO conecte este producto a un atenuador o reostato.

•Conecte este producto SOLO a un circuito con toma de tierra y

protegido.

•Use SOLAMENTE los soportes de colgar/montar para mover este

producto.

•En caso de un problema grave de funcionamiento, deje de usarlo

inmediatamente.

•La máxima temperatura ambiente es de 113º F (45º C). No haga

funcionar este producto a temperaturas más altas.

Contacto

Fuera de EE.UU, Reino Unido o Irlanda, póngase en contacto con su

distribuidor para solicitar asistencia o devolver el producto.

Visite

www.iluminarc.com para información de contacto.

Qué va

Incluido

•Ilumipanel 28 IP Optic RGB

•Cable de Alimentación

•Cable de Entrada/Salida de Datos

•Tarjeta de Garantía

•Guía de Referencia Rápida

El direccionador Ilumicode es necesario para configurar el producto

(se vende aparte).

Corriente

Alterna

Este producto tiene una fuente de alimentación con detección automática

que puede funcionar con un rango de tensión de entrada de 100~240 VCA,

50/60 Hz.

Cableado de

limentación

Para la alimentación, tiene dos opciones:

•Conectar el cable de alimentación sin terminación con certificación

IP67 del producto a un conector de alimentación con certificación IP67.

•Utilizar una caja de conexión con certificación IP67. En tal caso,

asegúrese de utilizar tubo con certificación IP67.

ES Ilumipanel 28 IP Optic RGB GRR

Enchufe CA

Conexión

Cable (EE.UU.)

Cable (Europa)

Color del Tornillo

CA Cargado

Negro

Marrón

Amarillo/Latón

CA Neutro

Blanco

Azul

Plata

CA Tierra

Verde/Amarillo

Verde

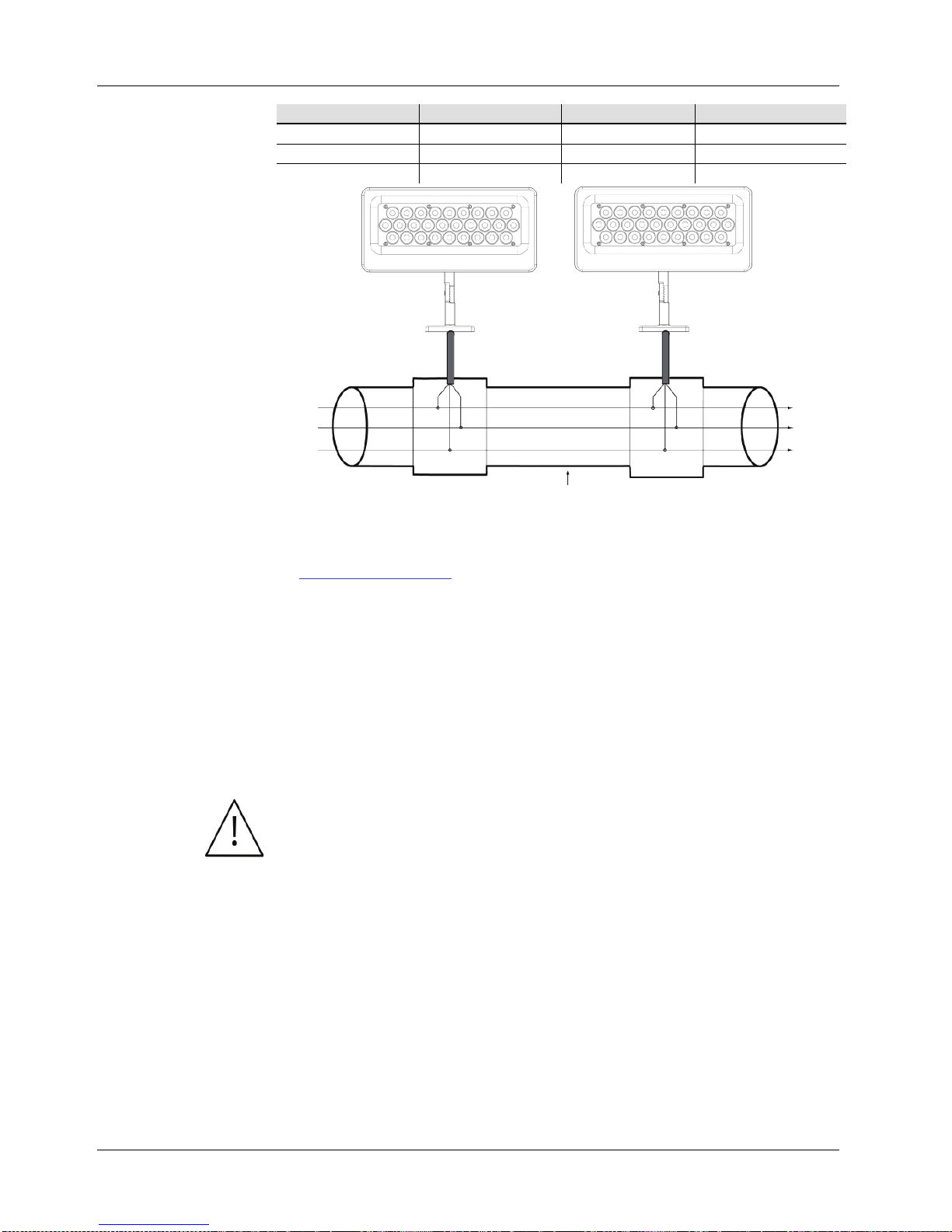

Cableado Caja

de C

onexión de

Alimentación CA

Enlace DMX

El Ilumipanel 28 IP Optic RGB funcionará con un controlador DMX

usando una conexión serie DMX normal. Hay un Manual DMX disponible

en www.iluminarc.com.

Conexión DMX

Este producto proporciona una conexión DMX 512 utilizando cable de

señal sin terminación con certificación IP67.

Este cable ya viene conectado

al producto. Vea el Manual de usuario para conectar y configurar para

funcionamiento DMX.

Cableado de

Señal

Para proporcionar la señal, tiene dos opciones:

•Conectar el cable de señal sin terminación con certificación IP67 del

producto a dos conectores de señal (DMX In y DMX Out) con

certificación IP67.

•Utilizar una caja de conexión con certificación IP67. En tal caso,

asegúrese de utilizar tubo con certificación IP67.

El cable de señal debe coincidir con o superar las características

eléctricas del cable Belden® 9841 para aplicaciones EIA RS-485.

También puede utilizar cable CAT 5, CAT 5e o CAT 6.

Panel

Fusibles

L : Negro

N: Blanco

G: Verde

Caja de

Distribución

Tubo

Otras

Cajas

Caja de

Distribución

Ilumipanel 28 IP Optic RGB GRR ES

Cableado de la

aja de

onexión DMX

Controladores

Ilumicon

y DMX

Para controlar/operar el Ilumipanel 28 IP Optic RGB, utilice un controlador

Ilumicon o DMX. Utilice la conexión DMX estándar, tal y como se muestra

en el apartado sobre el cableado de la caja de conexión

DMX, para conectar

este producto a cualquier controlador DMX estándar.

Descripción del

anel de

ontrol

Ilumicode

Botón

Función

<MENU>

Sale del menú o Función actual

<ENTER>

Habilita el menú actualmente en pantalla o configura el

valor seleccionado actualmente dentro de la función

seleccionada

<UP>

Navega hacia arriba por la lista de menú y aumenta el valor

numérico cuando está en una función

<DOWN>

Navega hacia abajo por la lista de menú y disminuye el

valor numérico cuando está en una función

Entrada

Señal

Caja de

Conexión

Caja de

Conexión

Tubo

1: Común (pantalla)

2: Datos – In (negro)

3: Datos + In (blanco)

4: Datos – Out (verde)

5: Datos + Out (rojo)

Salida

Señal

Other manuals for Ilumipanel 28

Table of contents

Languages:

Other Iluminarc Lighting Equipment manuals

Iluminarc

Iluminarc Ilumipanel 180 User manual

Iluminarc

Iluminarc ILUMIPANEL ML User manual

Iluminarc

Iluminarc Ilumipanel 28 User manual

Iluminarc

Iluminarc Ilumipod 18g2 IP Optic RGB User manual

Iluminarc

Iluminarc Colorist Panel 8Qa User manual

Iluminarc

Iluminarc LOGICGZS User manual

Iluminarc

Iluminarc Colorist Panel 8Qa User manual

Iluminarc

Iluminarc ILUMILINE ML User manual

Iluminarc

Iluminarc Ilumipod 7 User manual

Iluminarc

Iluminarc LOGIC DRIVE 2X User manual

Iluminarc

Iluminarc Logic 16 x 36 User manual

Iluminarc

Iluminarc ILUMIPOD LL User manual

Iluminarc

Iluminarc Logic MR16 DN S User manual

Iluminarc

Iluminarc IP Series User manual

Iluminarc

Iluminarc LOGIC Cove M LOGICCVM User manual

Iluminarc

Iluminarc Ilumipanel 40 User manual

Iluminarc

Iluminarc Ilumiline 36 User manual

Iluminarc

Iluminarc COLORIST LINE 12Qa User manual

Iluminarc

Iluminarc ILUMIPOD ML User manual

Iluminarc

Iluminarc Ilumipanel 90 IP Optic RGB User manual

Iluminarc

Iluminarc Ilumipod 18g2 IP Optic RGB User manual

Iluminarc

Iluminarc Ilumipanel 40 IP Optic WW User manual

Iluminarc

Iluminarc Ilumipanel 180 User manual

Iluminarc

Iluminarc Colorist Panel 36Qa User manual

Popular Lighting Equipment manuals by other brands

Brizo

Brizo 8SP-MU-4 manual

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 installation instructions

IKEA

IKEA BJÖRKSPIREA manual

Laserworld

Laserworld Evolution Series ES-400RGB manual

Alien

Alien RG STAR user manual

EuroLite

EuroLite LED B-40 user manual

Qazqa

Qazqa Suplux SL 3 Black 103062 instruction manual

Commercial Electric

Commercial Electric 54568141 Use and care guide

CREE LIGHTING

CREE LIGHTING 304 Series installation instructions

Goobay

Goobay 49867 user manual

ECOMAN ITALIA

ECOMAN ITALIA LED T8 instruction manual

Alkalite

Alkalite Krypton KT-81 user manual

Clas Ohlson

Clas Ohlson GU10 manual

DTS

DTS DELTA 10 F user manual

ring

ring Solar Steplight manual

One Stop Gardens

One Stop Gardens 57696 Owner's manual & safety instructions

Chauvet DJ

Chauvet DJ COREpar UV120 ILS user manual

SIREM

SIREM Swimeo A2 instructions
