Icy Box IB-DK2106-C User manual
Manual IB-DK2106-C
USB Type-C™Notebook DockingStation
Handbuch IB-DK2106-C
USB Type-C™Notebook DockingStation
Safety information IB-DK2106-C
Please read carefully the following information to prevent injuries, damage to materi-
al and device as well as data loss:
Warning levels
Signal words and safety codes indicate the warning level and provide immediate information in
terms of the probability of occurrence as well as the type and severity of the consequences if the
measures to prevent hazards are not complied with.
Warns of a directly hazardous situation causing death or serious
injury.
Warns of a potentially hazardous situation that may cause death or
serious injury.
Warns of a potentially hazardous situation that may cause minor injury.
Warns of a potential situation that may cause material or environmental
damage and disrupt operative processes.
1. Risk of electrical shock
Contact with parts conducting electricity
Risk of death by electrical shock
• Read the operating instructions prior to use
• Make sure the device has been de-energised prior to working on it
• Do not remove contact protection panels
• Avoid contact with conducting parts
• Do not bring plug contacts in contact with pointed and metal objects
• Use in intended environments only
• Operate the device using a power unit meeting the specifications of the type plate only!
• Keep the device/power unit away from humidity, liquid, vapour and dust
• Do not modify the device
• Do not connect the device during thunderstorms
• Approach specialist retailers if you require repairs
2. Hazards during assembly (if intended)
Sharp components
Potential injuries to fingers or hands during assembly (if intended)
• Read the operating instructions prior to assembly
• Avoid coming into contact with sharp edges or pointed components
• Do not force components together
• Use suitable tools
• Use potentially enclosed accessories and tools only
3. Hazards caused by a development of heat
Insufficient device/power unit ventilation
Overheating and failure of the device/power unit
• Prevent externally heating up components and ensure an exchange of air
• Do not cover the fan outlet and passive cooling elements
• Avoid direct sunlight on the device/power unit
DANGER
WARNING
CAUTION
IMPORTANT
WARNING
CAUTION
IMPORTANT
Safety information IB-DK2106-C
Safety information IB-DK2106-C
• Guarantee sufficient ambient air for the device/power unit
• Do not place objects on the device/power unit
4. Hazards caused by very small parts and packaging
Risk of suffocation
Risk of death by suffocation or swallowing
• Keep small parts and accessories away from children
• Store/dispose of plastic bags and packaging in an area that is inaccessible to children
• Do not hand over small parts and packaging to children
5. Potential data lossData lost during commissioning
Potentially irreversible data loss
• Always comply with the information in the operating instructions/quick installation guide
• Exclusively use the product once the specifications have been met
• Back up data prior to commissioning
• Back up data prior to connecting new hardware
• Use accessories enclosed with the product
6. Cleaning the device
Harmful cleaning agents
Scratches, discolouration, damage caused by moisture or short circuit in
the device
• Disconnect the device prior to cleaning
• Aggressive or intense cleaning agents and solvents are unsuitable
• Make sure there is no residual moisture after cleaning
• We recommend cleaning devices using a dry, anti-static cloth
7. Disposing of the device
Environmental pollution, unsuitable for recycling
Potential environmental pollution caused by components, recycling circle
interrupted
This icon on product and packaging indicates that this product must not be disposed of
as part of domestic waste. In compliance with the Waste Electrical and Electronic Equip-
ment Directive (WEEE) this electrical device and potentially included batteries must not
be disposed of in conventional, domestic waste or recycling waste. If you would like
to dispose of this product and potentially included batteries, please return it to the retailer
or your local waste disposal and recycling point.
If you have any questions, please do not hesitate to contact our support at
WARNING
IMPORTANT
IMPORTANT
IMPORTANT
Sicherheitshinweise IB-DK2106-C
Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Daten-
verlust beachten Sie bitte folgende Hinweise:
Warnstufen
Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis
auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der
Gefahr nicht befolgt werden.
warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu
schweren Verletzungen führen wird.
warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder
zu schweren Verletzungen führen kann.
warnt vor einer möglicherweise gefährlichen Situation, die zu leichten
Verletzungen führen kann.
warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden
führen und den Betriebsablauf stören kann.
1. Gefahren durch elektrische Spannung
Kontakt mit elektrisch leitenden Teilen
Lebensgefahr durch Stromschlag
• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
• Kontaktschutzblenden nicht entfernen
• Kontakt mit Spannungsführenden Komponenten vermeiden.
• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel
2. Gefahren während Montage (wenn vorgesehen)
Scharfkantige Bauteile
Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen)
möglich
• vor Montage, Betriebsanleitung lesen
• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden
3. Gefahren durch Wärmeentwicklung
Mangelhafte Belüftung des Geräts/Netzteils
Überhitzung und Ausfall des Geräts/Netzteils
• externe Erwärmung vermeiden und Luftaustausch zulassen
GEFAHR
WARNUNG
VORSICHT
ACHTUNG
WARNUNG
VORSICHT
ACHTUNG
Sicherheitshinweise IB-DK2106-C
Sicherheitshinweise IB-DK2106-C Sicherheitshinweise IB-DK2106-C
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen
4. Gefahren durch Kleinstteile und Verpackung
Erstickungsgefahr
Lebensgefahr durch Ersticken oder Verschlucken
• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben
5. Möglicher Datenverlust
Datenverlust bei Inbetriebnahme
Unwiederbringlicher Datenverlust möglich
• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
• Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
• dem Produkt beiliegendes Zubehör verwenden
6. Reinigung des Gerätes
Schädigende Reinigungsmittel
Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät
• vor Reinigung, das Gerät außer Betrieb nehmen
• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen
7. Entsorgung des Gerätes
Umweltverschmutzung, Wiederverwertung nicht möglich
Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf
unterbrochen
Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses
Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richt-
linie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf.
enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt
werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten,
bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer
Gemeinde.
Sie unsere Internetseite www.raidsonic.de.
WARNUNG
ACHTUNG
ACHTUNG
ACHTUNG
Manual IB-DK2106-C
Package content
IB-DK2106-C, quick installation guide
Verpackungsinhalt
IB-DK2106-C, Schnellinstallationsanleitung
Side view / Seitenansicht
1. Headset interface / Schnittstelle
Rear view / Rückansicht
1. 1x USB 3.0 Type-A data interface/Datenschnittstelle + 1.5 A charging/aufladen
2. 2x USB 3.0 Type-A data interface/Datenschnittstelle + 0.9 A charging/aufladen
3. microSD 3.0 card reader/microSD 3.0 Kartenleser (UHS-I)
4. SD 3.0 card reader/SD 3.0 Kartenleser (UHS-I)
5. RJ45 Ethernet interface/Schnittstelle / Gigabit
6. HDMI®interfaces/Schnittstellen / up to/bis zu 3840x2160@30Hz
7. VGA interface/Schnittstelle / up to/bis zu 1920x1200@60 Hz
8. USB Type-C™only for Power Delivery (PD) up to 20 V@5 A / nur für PD bis zu 20 V@5 A
1. 2. 3. 4. 5. 6. 7. 8.
1.
Manual IB-DK2106-C
Manual IB-DK2106-C

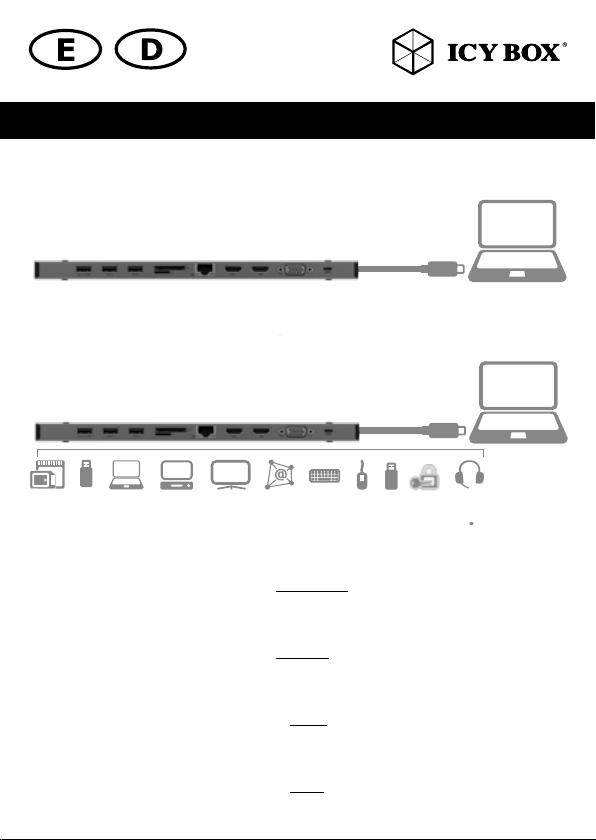

Starting up / Inbetriebnahme
1. Connect USB Type-C™cable / USB Type-C™Kabel anschließen
2. Connect your devices to the appropriate interfaces on the dock /
Schließen Sie Ihre Perepheriegeräte an die entsprechenden Schnittstellen an.
Usage of memory card slots / Verwendung der Speicherkartenschächte
SD card (UHS-I)
Insert the SD card into the SD card slot with the bevelled corner in front of it.
The golden PIN’s of the card must be directed downwards.
microSD card (UHS-I)
Insert the microSD card into the microSD card slot with the bevelled corner in front of it.
The golden PIN’s of the card must be directed upwards.
SD Karte (UHS-I)
Schieben Sie die SD Karte mit der abgeschrägten Ecke voraus in den SD-Kartenschacht.
Die goldenen Kontaktpunkte zeigen dabei nach unten.
microSD Karte (UHS-I)
Schieben Sie die microSD Karte mit der abgeschrägten Ecke voraus in den microSD Kartenschacht.
Die goldenen Kontaktpunkte zeigen dabei nach oben.
HDMI
Manual IB-DK2106-C
Single-LUN - the card reader can only work with one memory card at a time
Single-LUN - Der Kartenleser kann nur mit einer Speicherkarte zurzeit arbeiten
Note: In order to power and charge your connected laptop, its USB Type-C™port must
support USB Power Delivery or Thunderbolt 3™.
Hinweis: Damit Ihr Laptop mit Strom versorgt und auch geladen wird, muss dessen USB Type-C™
Schnittstelle USB Power Delivery oder Thunderbolt 3™unterstützen.
Type-C™Notebook DockingStation
The USB Type-C™multi DockingStation is designed for extra connectivity demands.
With this DockingStation you can extend a USB Type-C™host interface and DisplayPort™Alt Mode
supported computer to more displays and USB peripherals, Ethernet network, memory cards,
speaker and microphone through one USB Type-C™cable.
Adopting Power Delivery charging technology, upstream charging function through the Type-C™
interface, you can charge the connected notebook by using your existing Type-C™power supply at once.
Features
• Premium aluminium enclosure
• USB Type-C™with Power Delivery
• Charge your notebook with up to 100 W via the USB Type-C™interface
• Three additional video interfaces:
2x High Speed HDMI®Type-A (up to 3840x2160@30 Hz)
1x VGA interface up to 1920x1200@60 Hz
• Three USB 3.0 Type-A interfaces, data transfer rate up to 5 Gbit/s
• Single-LUN SD 3.0 (UHS-I) and microSD 3.0 (UHS-I) card reader for data transfer
up to 100 MB/s
• Gigabit LAN RJ45 interface with wake-on-LAN function
• 3.5 mm stereo combo jack (headset)
Requirements
• Host notebook with an available USB Type-C™port (to ensure full dock functionality, the
host USB Type-C™port must support USB Power Delivery and DisplayPort™Alt Mode or
Thunderbolt™3).
Note: The docking station can still connect to a host laptop with a USB Type-C™port that doesn’t
support Power Delivery (must still support DisplayPort™Alt Mode). In this configuration, the docking
station will not provide power to your host laptop.
Manual IB-DK2106-C
• HDMI®or VGA enabled display(s) with cables as needed (for additional external displays)
• A 4K-capable display is required to achieve 3840x2160@30 Hz resolution
• Any of the following operating systems: Windows®, macOS®
(macOS®computers do not support extended mode via DP Alt Mode – only mirrored mode (SST)).
USB Type-C™
Not all USB Type-C™ports support the full functionality of the USB Type-C™standard. Some ports
might only provide data transfers, and might not support video or Power Delivery over USB.
To use this dock to its full potential, ensure that the host USB Type-C™port from your computer
supports DisplayPort™Alt Mode, as well as USB Power Delivery or Thunderbolt 3™.
Note! The USB Type-C™port on the DockingStation supports only Power Delivery (no data
transfer)
Install and use the docking station
The dock will automatically install some of the required drivers once it is connected to your laptop’s
USB Type-C™port. If you receive a prompt to automatically install the driver(s), follow the on-screen
instructions to complete the installation.
Connect your devices to the appropriate ports on the dock. Connect your external display(s) to the
dock’s video port(s).
Note: Video output capabilities are dependent on the video card and hardware specifica-
tions of your connected host laptop. Certain video cards have limited MST support, while
some monitors will also limit the available resolution.
Configure a display device
Please setup your display settings accordingly to your operating system and requirements.
For detailed information, see the corresponding operation manual and description of your operating
system. Your laptop hardware must support dual external displays (e.g.: MST). You can set up dual
displays by using the video output ports (2x HDMI®or 1x HDMI®and VGA).
Supported video resolutions
The docking station supports 4K HD resolution if the connected HDMI®display supports it.
Number of displays Video output configuration Maximum resolution/monitor
2 HDMI®and HDMI®1920x1080@60Hz
2 HDMI®™ and VGA 1920x1080@60 Hz
1 HDMI®3840x2160@30 Hz
1 VGA 1920x1200@60 Hz
1 VGA 1920x1200p@60 Hz
Manual IB-DK2106-C
Important
1. When connecting two HDMI®monitors on macOS®based system, the computer can read
only one EDID (Extended Display Interface Data). It is recommended using two monitors,
which have the same highest resolution. If the resolutions are different for these two monitors,
please adjust manually. On Windows®OS the computer can read two different EDID´s at
the same time.
2. When connecting HDMI®and VGA on macOS®, the computer can read only one EDID.
Please connect the HDMI®port before the VGA port; otherwise, there might be no sound
from the device. Please adjust the resolution for both monitors manually.
This issue will not happen on Windows®OS.
3. When using macOS®on the dual monitor mode, the computer can read only one EDID. If
you are using two monitors which do not using the same resolution, there won´t be an image.
Please properly reset the resolution and adjust it manually.
4. When connecting the USB Type-C plug of the IB-DK2106-C to a Chromebook, the mouse
to be connected to the USB 3.0 Type-A port will not work immediately; it will have seconds’
delay. This problem also occurs in other similar Type-C™adapter (including Apple original 3
in 1 adapter) when connected to Chromebook.
5. When connecting the IB-DK2106-C to Chromebook, the VGA video signal may not appear
on the screen of the VGA monitor under certain resolutions.
6. Attention! When plugging in and out an adapter to the Type-C™interface of the
IB-DK2106-C, the connected USB devices will get disconnected flashily and then reconnect
in a few seconds, so to prevent possible data loss or corruption, avoid (dis-)connecting the
PD adapter from AC power while transferring data.
Table of contents
Languages:
Other Icy Box Computer Accessories manuals
Icy Box
Icy Box IB-RP109 User manual
Icy Box
Icy Box IB-2531 Series User manual
Icy Box
Icy Box IB-DK4050-CPD User manual
Icy Box
Icy Box IB-166SSK-B User manual
Icy Box
Icy Box IB-2217aStS User manual
Icy Box
Icy Box IB-DK4040-CPD User manual
Icy Box
Icy Box IB-DK4023-CPD User manual
Icy Box
Icy Box IB-DK4038-CPD User manual
Icy Box
Icy Box IB-DK2405-C User manual
Icy Box
Icy Box IB-DK4022-CPD User manual
