Horn Tools PHRRF003 User manual

www.horntools.com

Einbauanleitung | Mounting instructions

Einbauanleitung für Dachträger ExRoof Ladehilfe Rolle Langgut

Mounting instructions for roof rack ExRoof loading aid rail

Modell | Model

PHRRF003

Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast!

Montagezeit: ca. 45 Minuten

Read this manual complete, do not start the installation until you fully understood the manual!

Installation duration: approximate 45 minutes

Datum / date: 2 |824.01.2022 Seite / page:

Technische Änderungen vorbehalten / technical changes reserved

Allgemeine Hinweise | universal notes

► Fragen / questions

Solltest du noch Fragen zur Montage oder zum Gebrauch deines Produktes haben, kontaktiere uns gerne.

If you have further questions regarding the mounting or the useage of your horntools product feel free to contact

us.

► Ersatzteile / spare parts

erhaltest du von deinem horntools Fachhändler /

contact your local horntools dealer

► Haftung / liability

Bei Nichtbeachtung der in dieser Anleitung angegebenen Hinweise und Informationen, bei nicht

bestimmungsgemäßem Gebrauch oder bei Einsatz außerhalb des vorgesehenen Verwendungszwecks, lehnt der

Hersteller die Gewährleistung für Schäden am Produkt ab.

Die Haftung für Folgeschäden an Elementen aller Art oder Personen ist ausgeschlossen. In case of non-

observance of this manual and its information or non-specied usage of the product, the manufacturer does not

give any kind of warranty of damage on the product.

The liability is excluded for consequential damages in any

kind for material or persons.

► Rechtliche hinweise / legal notice

Grak- und Textteile dieser Anleitung wurden mit Sorgfalt hergestellt. Für eventuell vorhandene Fehler und deren

Auswirkung kann keine Haftung übernommen werden! Technische Änderungen am Produkt sowie in dieser

Anleitung sind vorbehalten!

horntools excludes the liability for mistakes in the images or text phrases in this manual. Technical changes

reserved!

► Kennzeichnung von Gefahren / symbols for dangerous operation

Achtung! Dieses Symbol weist auf wichtige Arbeitsschritte hin, bei Nichtbeachtung kann es zu

Beschädigung am Produkt oder Verletzungen kommen!

Whenever this symbol is placed at an installation step special care must be taken. If you don’t

follow the instructions you could either damage the product or injure yourself!

► Nach dem Einbau / after the installation

Mach dich auf eine Testfahrt und prüfe ob durch den Einbau der horntools Komponente keine ungewollten

Geräusche entstanden sind oder sich das Fahrverhalten anderweitig geändert hat.

Make a test drive with the car and check that no unwanted noise or other unwanted changes in the cars

driveability or behaviour have occurred since you’ve installed the horntools components.

► Wichtig / important

Scanne diesen QR Code, um die Einbauanleitung auf deinem Smartphone zu ö󰀨nen.

Prüfe, ob die Versionsnummer (unten) dieselbe ist! Es kann sein, dass online bereits

eine aktualisierte Version (höherer Code) zur Verfügung steht – dann muss diese

verwendet werden.

Scan this QR Code to open this instruction on your mobile phone! Make sure that

the online and the printed instruction are the same version (code below)! It could be

possible that there is already an updated online version available.

If the version code of the online manual is higher than this one use the online manual!

Wenn du den QR Code nicht ö󰀨nen kannst hier der Link:

If you can’t read the QR Code we stated the link here:

https://www.horntools.com/pub/more_downloads/phrrf003_ins_man_de_en.pdf

VERSION: V1

3 |8

Seite / page:

Datum / date: 24.01.2022

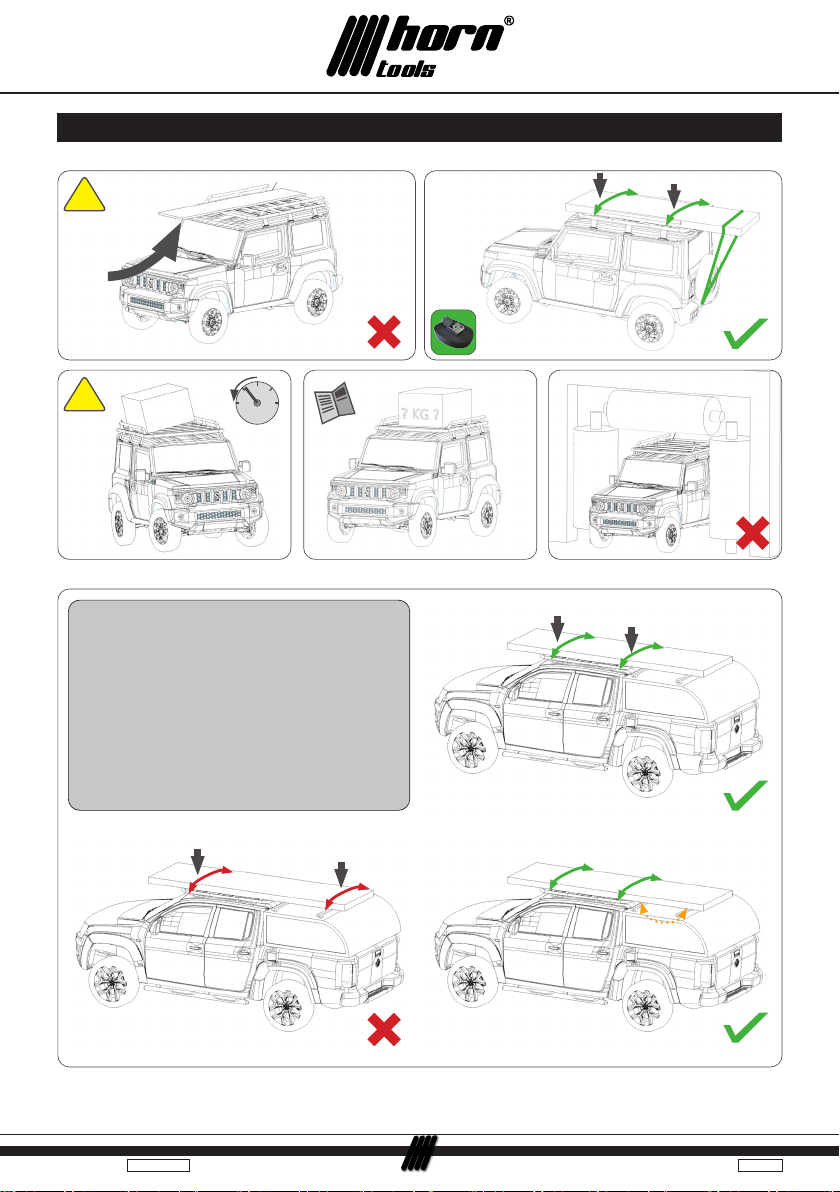

Dachträger DO‘s and DONT‘s | Roof Rack DO‘s and Dont‘s

Wenn ein Canopy („Hardtop“) und ein Dachträger auf der

Kabine verbaut sind darf die Ladung nicht auf beiden

festgebunden werden! Der Dachträger und das Canopy

bewegen sich während der Fahrt unabhängig voneinander,

das kann zu Schäden an Ladung und Gurten führen! Daher

die Ladung nur auf dem Dachträger befestigen, auf dem

Canopy lediglich auegen.

When using a canopy („hardtop”) make sure not to x the

cargo to the roofrack and the Canopy! The roofrack on

the cabin and the Canopy can move independently while

driving, this can cause damage! So x the cargo to the roof

rack and only support it on the Canopy.

km/h

festzurren/x

nur auegen/

only support

festzurren/x

Datum / date: 4 |824.01.2022 Seite / page:

Technische Änderungen vorbehalten / technical changes reserved

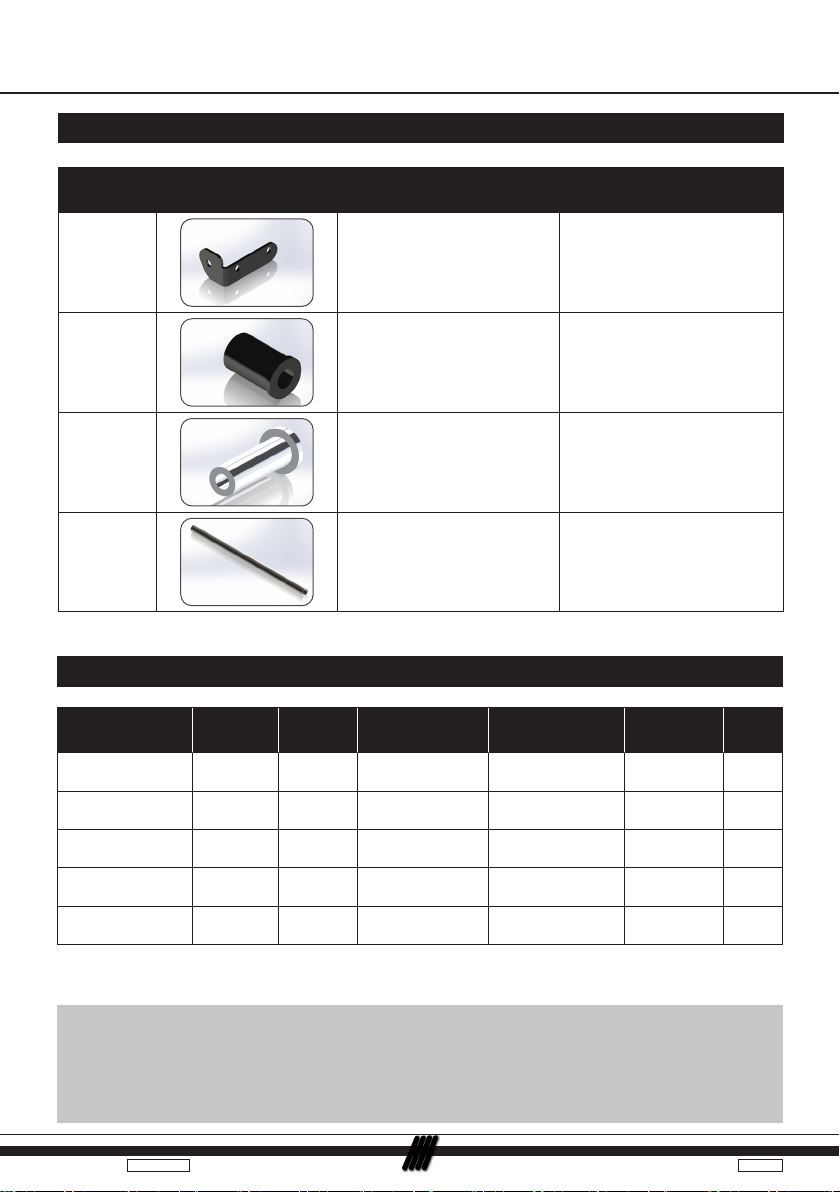

Stückliste | partlist

Anzahl

quantity



Zeichnungsnummer

drawing number

Beschreibung

description

PHRRF003_bracket Schraubplatte

mounting bracket

PHRRF003_bearing Lager

main bearings

PHRRF003_spacer Abstandhalter

spacer

PHRRF003_role Rolle

role

Schraubenliste | boltlist

Artikel

article

Größe

size

Länge

length

Kop󰀨orm

head

Oberäche

surface nish

Norm

standard

Anzahl

qty.

Schraube / bolt M8 12 Sechskant /

hex head

verzinkt

galvanized DIN933 4

Nutenstein / slot

nut M8 verzinkt

galvanized 4

Scheibe / washer M8 verzinkt

galvanized DIN125-A 4

Schraube / bolt M10 60 Linsenkopf / Lens

head

verzinkt

galvanized DIN933 2

Scheibe / washer M10 verzinkt

galvanized DIN125-A 2

Prüfe vor dem Einbau ob, der Lieferumfang komplett ist und alle Teile unbeschädigt sind. Sollten Teile

fehlen oder beschädigt sein kontaktiere bitte deinen horntools Händler und warte mit dem Einbau des

Systems bis alle Teile unbeschädigt bei dir sind.

Before installing the horntools product, check if all parts are in the package and are not damaged! If something is

missing or damaged contact your horntools dealer and don’t start the installation.

5 |8

Seite / page:

Datum / date: 24.01.2022

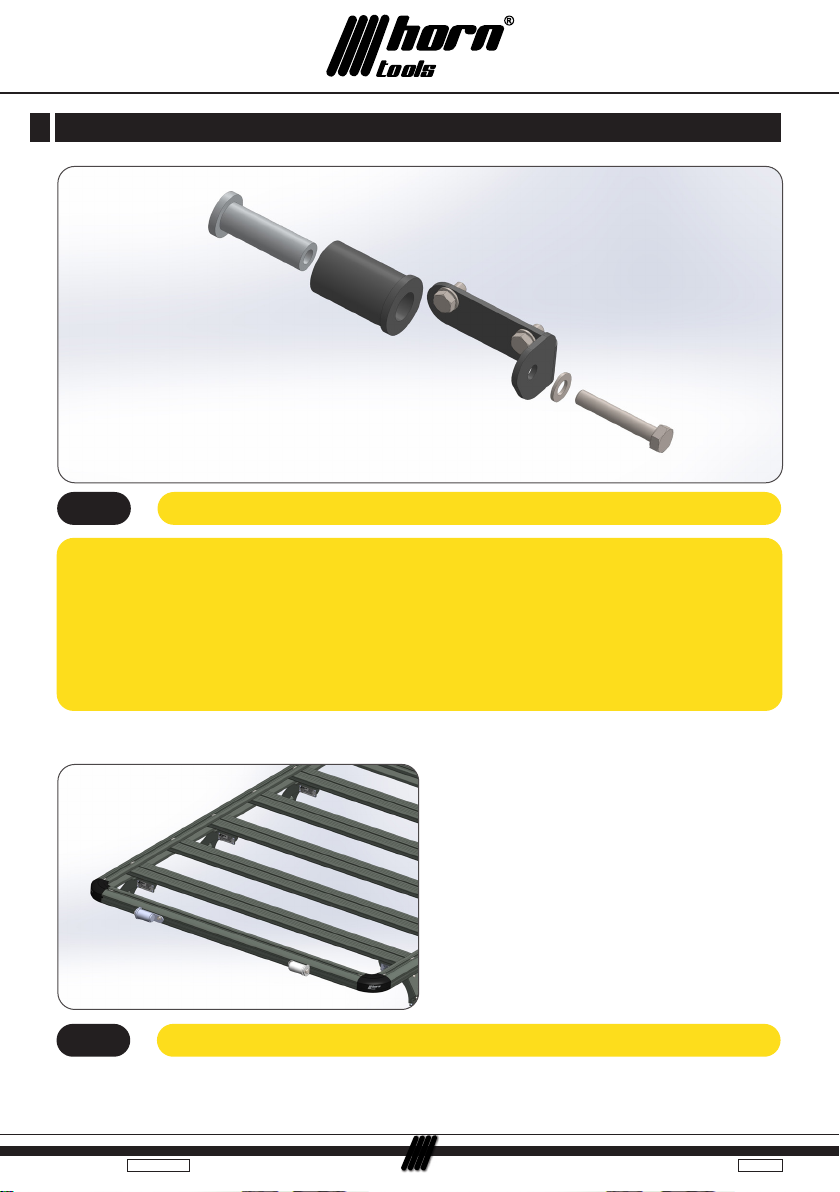

Ladehilfe zusammenbauen | assemble the loading aid rail1.

Gelenke am Dachträger / joints attached to the roofrackAbb.02

Gelenk Zusammenbau / assembly of the jointsAbb.01

Die beiden Gelenke (einmal wie in Abb.01 abgebildet und einmal gespiegelt) zusammenbauen. Trage auf die

Innenseite des Lagers etwas Fett auf. Dabei Schraubensicherung (Loctite 243 o.Ä.) auf die Schraube auftragen,

Innenteil mit Zange festhalten und die lange Schraube festziehen. Es ist wichtig, dass die beiden M8x16

Schrauben samt Scheiben vorher eingeführt werden!

Assemble both joints (one like shown above and one mirrored version). Add a bit of grease to the inside of the

main bearings. Use threadlocker (Loctite 243 or similar) on the bolts. Using pliers hold the threaded inner part

and torque down the long hex bolt. Make sure that you insert the two M8x16mm bolts rst!

Datum / date: 6 |824.01.2022 Seite / page:

Technische Änderungen vorbehalten / technical changes reserved

Die Aussenteile der Ladehilfe separat auf dem Dachträger mit den Nutensteinen lose befestigen (Abb.02).

Nun die Aussenteile in die Rolle einführen und an dem gewünschten Platz xieren (Abb.03), Schrauben anhand

der Drehmomentliste auf der letzten Seite dieser Anleitung anziehen.

Achte darauf, dass sich die Rolle frei drehen lässt.

Attach the outer parts to the roof rack using the slot nuts (Abb.02), then insert them into the role.

Slide the assembly to the desired space and xate it properly (Abb.03) according to the torque diagram on the

last page of this manual. Ensure that the role can rotate freely.

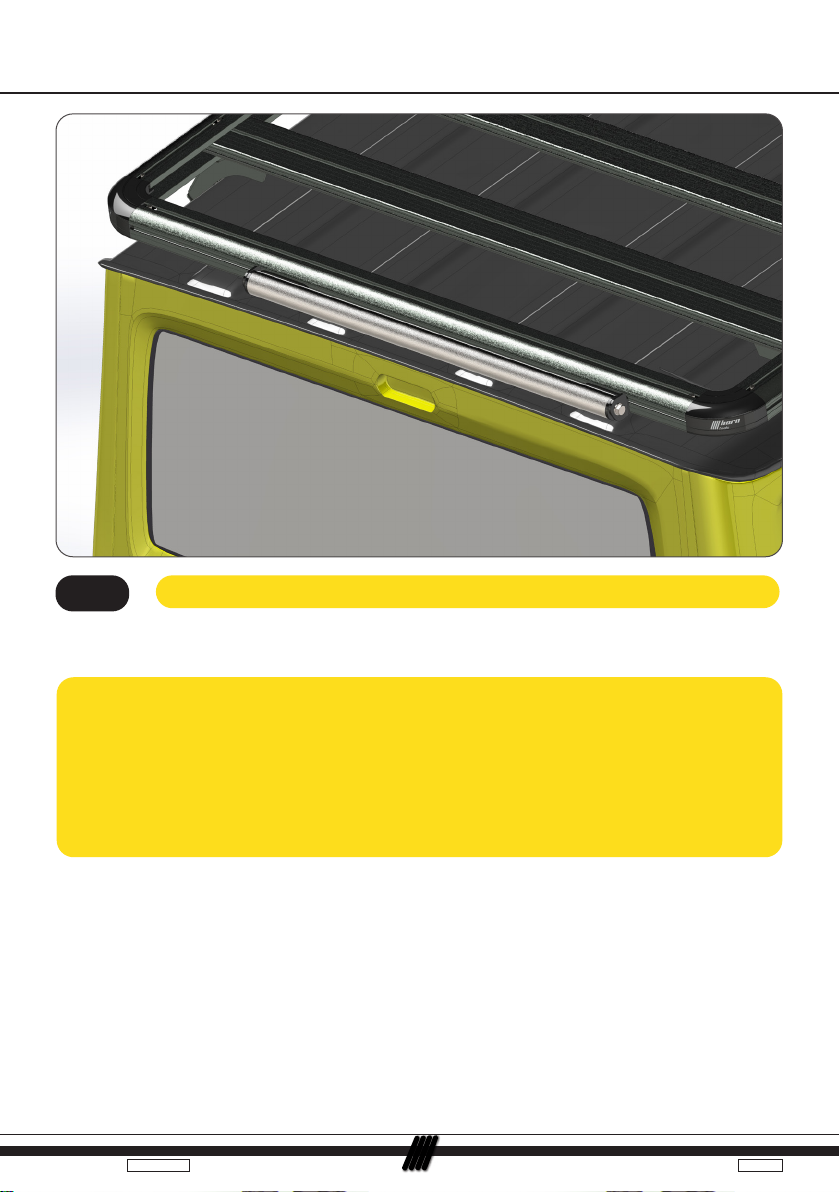

Ladehilfe am Dachträger montiert / loading aid role mounted on the roof rack

Abb.03

7 |8

Seite / page:

Datum / date: 24.01.2022

Regelgewinde

Abmessung Vorspannkraft (kN) Anziehmoment (Nm)

Festigkeits-

klasse 4.6 5.6 8.8 10.9 12.9 4.6 5.6 8.8 10.9 12.9

M 4x0,70 1,29 1,71 3,9 5,7 6,7 1,02 1,37 3,0 4,4 5,1

M 5x0,80 2,1 2,79 6,4 9,3 10,9 2,0 2,7 5,9 8,7 10

M 6x1,00 2,96 3,94 9,0 13,2 15,4 3,5 4,6 10,0 15,0 18,0

M 8x1,25 5,42 7,23 16,5 24,2 28,5 8,4 11,0 25,0 36,0 43,0

M 10x1,50 8,64 11,5 26,0 38,5 45,0 17,0 22,0 49,0 72,0 84,0

M 12x1,75 12,6 16,8 38,5 56,0 66,0 29,0 39,0 85,0 125,0 145,0

M 14x2,00 17,3 23,1 53,0 77,0 90,0 46,0 62,0 135,0 200,0 235,0

M 16x2,00 23,8 31,7 72,0 106,0 124,0 71,0 95,0 210,0 310,0 365,0

M 18x2,50 28,9 38,6 91,0 129,0 151,0 97,0 130,0 300,0 430,0 500,0

M 20x2,50 37,2 49,6 117,0 166,0 194,0 138,0 184,0 425,0 610,0 710,0

M 22x2,50 46,5 62,0 146,0 208,0 243,0 186,0 250,0 580,0 830,0 970,0

M 24x3,00 53,6 71,4 168,0 239,0 280,0 235,0 315,0 730,0 1050,0 1220,0

M 27x3,00 70,6 94,1 221,0 315,0 370,0 350,0 470,0 1100,0 1550,0 1800,0

M 30x3,50 85,7 114,5 270,0 385,0 450,0 475,0 635,0 1450,0 2100,0 2450,0

M 33x3,50 107,0 142,5 335,0 480,0 560,0 645,0 865,0 2000,0 2800,0 3400,0

M 36x4,00 125,5 167,5 395,0 560,0 680,0 1080,0 1440,0 2600,0 3700,0 4300,0

M 39x4,00 151,0 201,0 475,0 670,0 790,0 1330,0 1780,0 3400,0 4800,0 5600,0

Drehmomenttabelle | torque diagram [torque in Nm]

www.horntools.com

horntools GmbH

Wallenmahd 23 . 6850 Dornbirn . AUSTRIA

email: o󰀩[email protected]

UID: ATU65090439
