Honeywell T822K User manual

Owner’s Manual

English: Page 1

Mode d’emploi

Français : Page 6

Manual de Uso

Español: Página 11

T822 Series

Thermostat

® U.S. Registered Trademark. Patents pending.

69-1945EFS-1

Check package contents:

• Thermostat

• Wall anchors & screws (2 each)

Before you begin, make sure you have:

• No. 2 Phillips & small pocket screwdrivers

• Hammer

• Level (optional)

• Pencil

• Drill and bit (3/16” for drywall, 7/32” for

plaster)

Pre-installation checklist

This manual covers the following models:

T822K,L • T827K

Must be installed by a trained, experienced technician

Read these instructions carefully. Failure to follow these instructions

can damage the product or cause a hazardous condition.

CAUTION: ELECTRICAL HAZARD

Can cause electrical shock or equipment damage. Disconnect power before

beginning installation.

MERCURY NOTICE

If this product is replacing a control that contains mercury in a sealed tube, do not

place the old control in the trash. Contact your local waste management authority for

instructions regarding recycling and proper disposal.

T822 Series • Owner's Manual

System Types

• Gas or oil

• Warm air, hot water, high-efficiency furnaces, heat pumps, steam, gravity

• Normally opened hot water valves (T822K)

• 2-wire cooling systems (T822L)

• Normally closed hot water valves (T822L)

System Settings

• Heat, Off (select models only)

Specifications

Temperature Range

• 50° to 90°F (10° to 32°C)

Operating Ambient Temperature

• 0° to 120°F (-18° to 49°C)

Operating Relative Humidity

• 5% to 90% (non-condensing)

Dimensions (vertical model)

• 2.88W x 4.75H x 1.5D (inches)

• 73W x 121H x 38D (mm)

Dimensions (horizontal model)

• 4.75W x 2.88H x 1.5D (inches)

• 121W x73H x 38D (mm)

Product application

This thermostat provides control of:

• 24 Vac heating systems (T822)

• 750 mV or 12 Vdc heating systems (T827K)

• 24 Vac cooling systems (T822L)

Electrical Ratings

Terminal Voltage (50/60Hz) Running Current

WHeating 20-30 Vac 0.02-1.2 A

(Powerpile) 750 mVdc 100 mAdc

(DC Powered) 12 Vdc .55 A

YCooling 20-30 Vac 0.02-1.2 A

English: Page 1 • Français : Page 6 • Español: Página 11

M23791

M24695

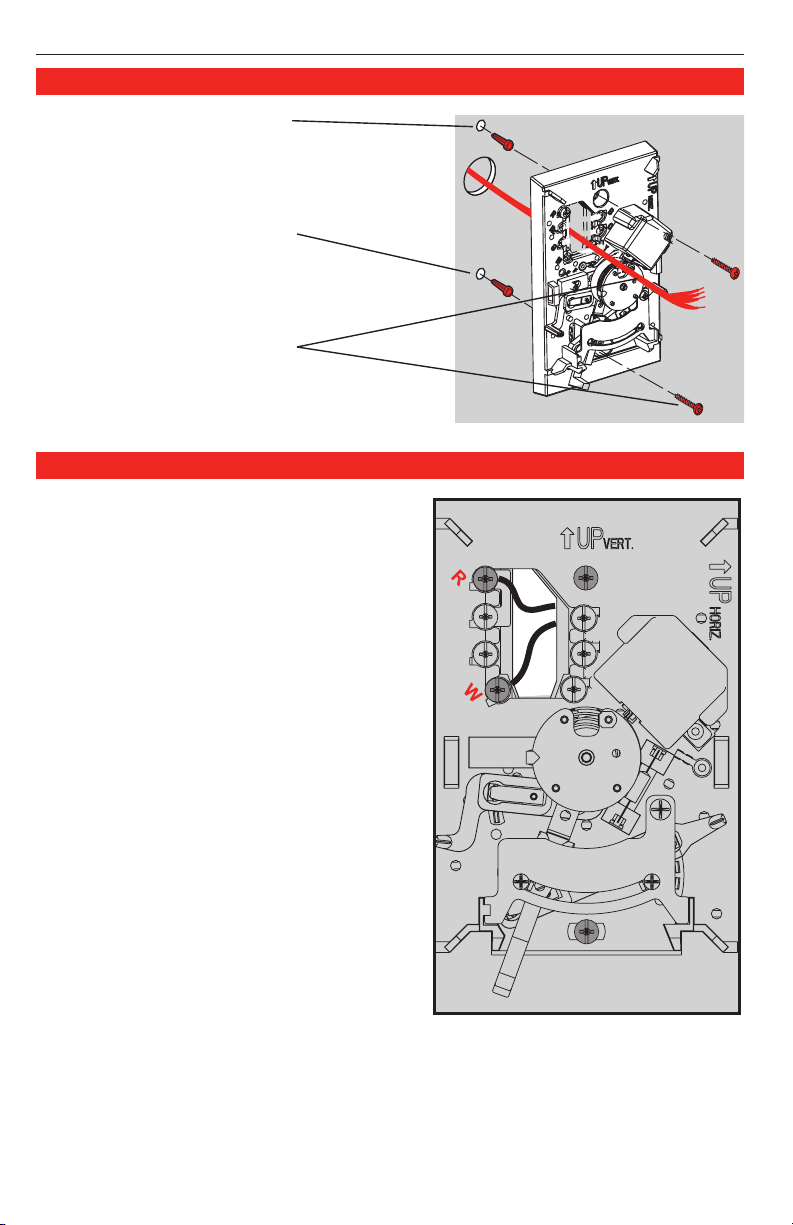

1. Pull wires through wire hole.

Position base on wall, level and

mark hole positions.

2. Drill holes (3/16” holes for

drywall, 7/32” holes for plas-

ter), then tap in supplied wall

anchors.

3. Pull wires through base, posi-

tion over anchors, and insert

screws. Check level if desired,

then tighten screws.

Base installation

1. Loosen screw terminals, insert bare wires

beneath screws, then re-tighten screws.

2. Push any excess wire back into the wall

opening

3. Plug the wall opening with nonflammable

insulation to prevent drafts from affecting

thermostat operation.

Terminal Designations

RHeating power. Connect to secondary

side of heating system transformer.

WHeat relay.

YCompressor or normally closed hot water

valve. **

** T822L only

Wire specifications

Use 18-gauge thermostat wire. Shielded

cable is not required.

Wiring

T822 Series • Owner's Manual

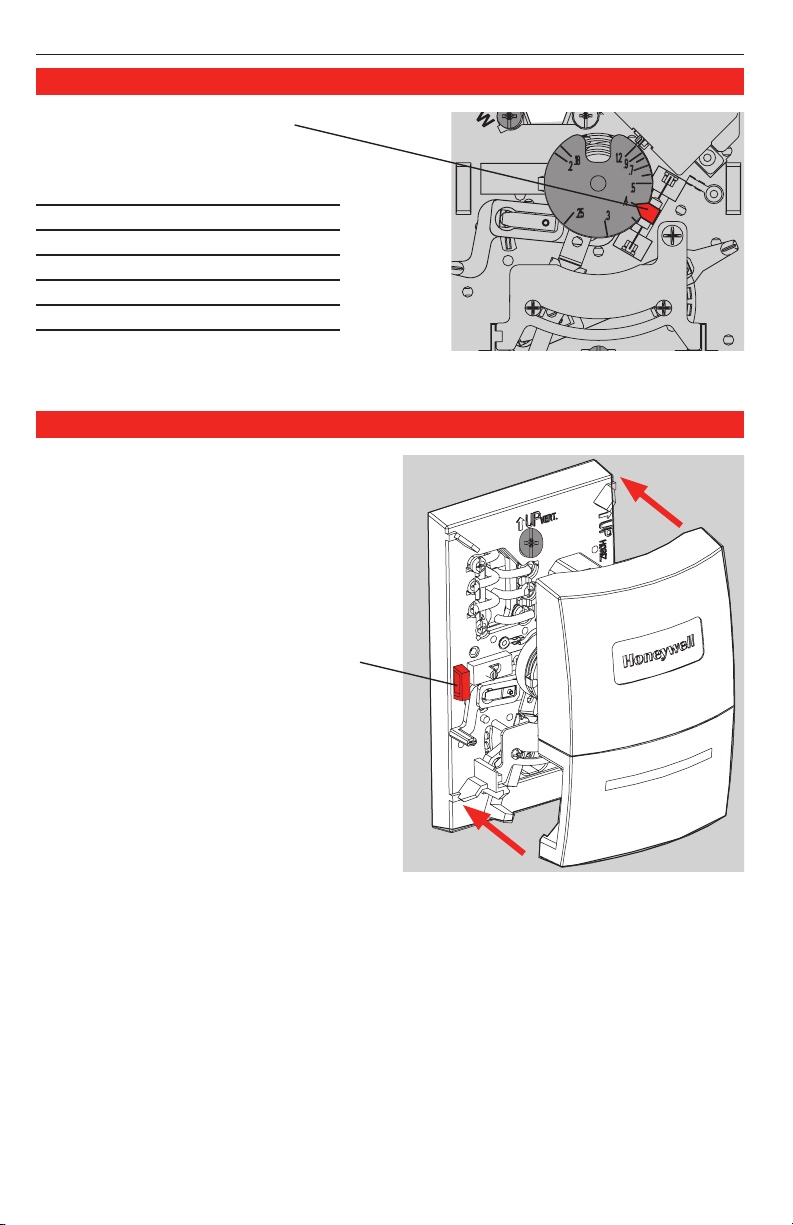

Align the slots on the cover with tabs on the

sides of the base, then push gently until the

cover snaps into place.

Thermostat mounting

M23796

Tab

Move the adjustment arrow to the

proper setting for your system

(see table below).

Your system Setting

Steam 1.2

Hot water heat 0.8

Warm air (high efciency) 0.8

Warm air (standard) 0.4

Electric heat 0.3

M23795

Set heat anticipator (model T822K only)

English: Page 1 • Français : Page 6 • Español: Página 11

Operation

Honeywell warrants this product to be free from defects in

the workmanship or materials, under normal use and service,

for a period of ve (5) years from the date of purchase by the

consumer. If at any time during the warranty period the prod-

uct is determined to be defective or malfunctions, Honeywell

shall repair or replace it (at Honeywell's option).

If the product is defective,

(i) return it, with a bill of sale or other dated proof of pur-

chase, to the place from which you purchased it; or

(ii) call Honeywell Customer Care at 1-800-468-1502.

Customer Care will make the determination whether the prod-

uct should be returned to the following address:

Honeywell Return Goods, Dock 4 MN10-3860, 1885 Doug-

las Dr. N., Golden Valley, MN 55422, or whether a replacement

product can be sent to you.

This warranty does not cover removal or reinstallation

costs. This warranty shall not apply if it is shown by Honey-

well that the defect or malfunction was caused by damage

which occurred while the product was in the possession of

a consumer.

Honeywell's sole responsibility shall be to repair

or replace the product within the terms stated above.

HONEYWELL SHALL NOT BE LIABLE FOR ANY LOSS OR

DAMAGE OF ANY KIND, INCLUDING ANY INCIDENTAL OR

CONSEQUENTIAL DAMAGES RESULTING, DIRECTLY OR

INDIRECTLY, FROM ANY BREACH OF ANY WARRANTY,

EXPRESS OR IMPLIED, OR ANY OTHER FAILURE OF THIS

PRODUCT. Some states do not allow the exclusion or limita-

tion of incidental or consequential damages, so this limitation

may not apply to you.

THIS WARRANTY IS THE ONLY EXPRESS WARRANTY

HONEYWELL MAKES ON THIS PRODUCT. THE DURA-

TION OF ANY IMPLIED WARRANTIES, INCLUDING THE

WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, IS HEREBY LIMITED TO THE FIVE-

YEAR DURATION OF THIS WARRANTY. Some states do not

allow limitations on how long an implied warranty lasts, so

the above limitation may not apply to you.

This warranty gives you specic legal rights, and you may

have other rights which vary from state to state.

If you have warranty questions, please write Honeywell

Customer Relations, 1985 Douglas Dr., Golden Valley, MN

55422 or call 1-800-468-1502. In Canada, write Retail Prod-

ucts ON15-02H, Honeywell Limited/Honeywell Limitée, 35

Dynamic Drive, Toronto, Ontario M1V4Z9.

5-year limited warranty

M24696

System switch (select models)

• Heat: Controls the heating system.

• Off: All systems are off.

Temperature setting

Adjust to set desired indoor temperature.
