HOMCOM A91-180 Installation guide

ASSEMBLY & INSTRUCTION MANUAL

INamc004_FR_EN

A91-180

IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY

No. Désignation Qté No. Désignation Qté

1Tube principal 1 17 Coussin de soutien 2

2L/2R Extension de jambe

Upright G/D 1 18 Vis hexagonale M10*60 2

3Montants 2 19 Vis hexagonale M10*65 4

4Barre de support du

montant 1 20 Vis hexagonale M10*50 3

5Tube de connexion 1 21 Vis hexagonale M10*16 6

6Tige de réglage du dossier 1 22 Ecrou M10 6

7Barre de poignée 2 23 Ecrou borgne M8 2

8Barre de plaque 2 24 Rondelle plate Ø10 24

9Tube de support avant 1 25 Rondelle arquée Ø8 2

10 Tube de réglage avant 1 26 Boulon de carrosserie

M8*60 2

11 Stabilisateur avant 1 27 Rondelle plate Ø6 6

12 Stabilisateur arrière 2 28 Vis M6*10 6

13 Verrou U 2 29 S13-14-15 Outil 1

14 Goupille 4 30 Clé à molette 1

15 Coussin de dossier 1 31 Vis hexagonale M10*70 2

16 Molette M10 2

FR LISTE DES PIÈCES

2

#18 Vis hexagonale M10*60

2PCS

#19 Vis hexagonale M10*65

4PCS

#22 Ecrou M10

6PCS

#20 Vis hexagonale M10*50

3PCS

#21 Vis hexagonale M10*16

6PCS

#23 Ecrou borgne M8

2PCS

#24 Rondelle Ø10

24PCS

#25 Rondelle arquée Ø8

2PCS

#26 Boulon de carrosserie M8*60

2PCS

#27 Rondelle Ø6

6PCS

#28 Vis M6*10

6PCS

#30 Clé 13-14

1PC

#31 Vis hexagonale M10*70

2PCS

#29 Outil S13-14-15 13-14-15

1PC

#14 Goupille

4PCS

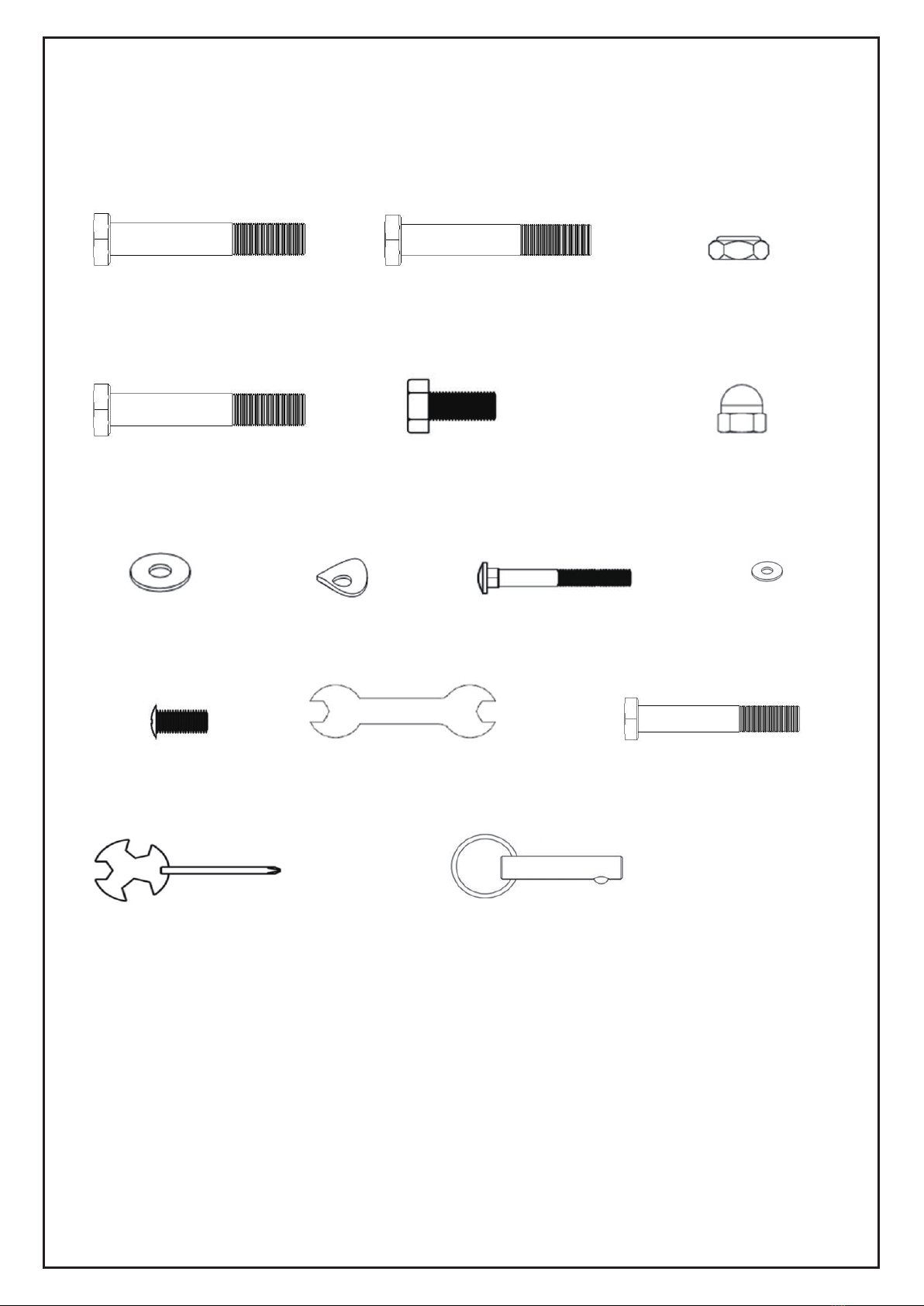

LISTE DE MATÉRIEL ET D'OUTILS

3

1

2R

2L

3

3

4

5

6

7

7

8

8

9

10

11

12

12

13

13

14

14

15

16

16

17

17

18

18

31

19

19

31

20

14

21

21

21

21

21

22

22

22

23

24

24

24

24

24

24

24

24

24

24

24

24

24

22

25

26

26

27

28 21

24

24

VUE ÉCLATÉE DESSIN D'ASSEMBLAGE

4

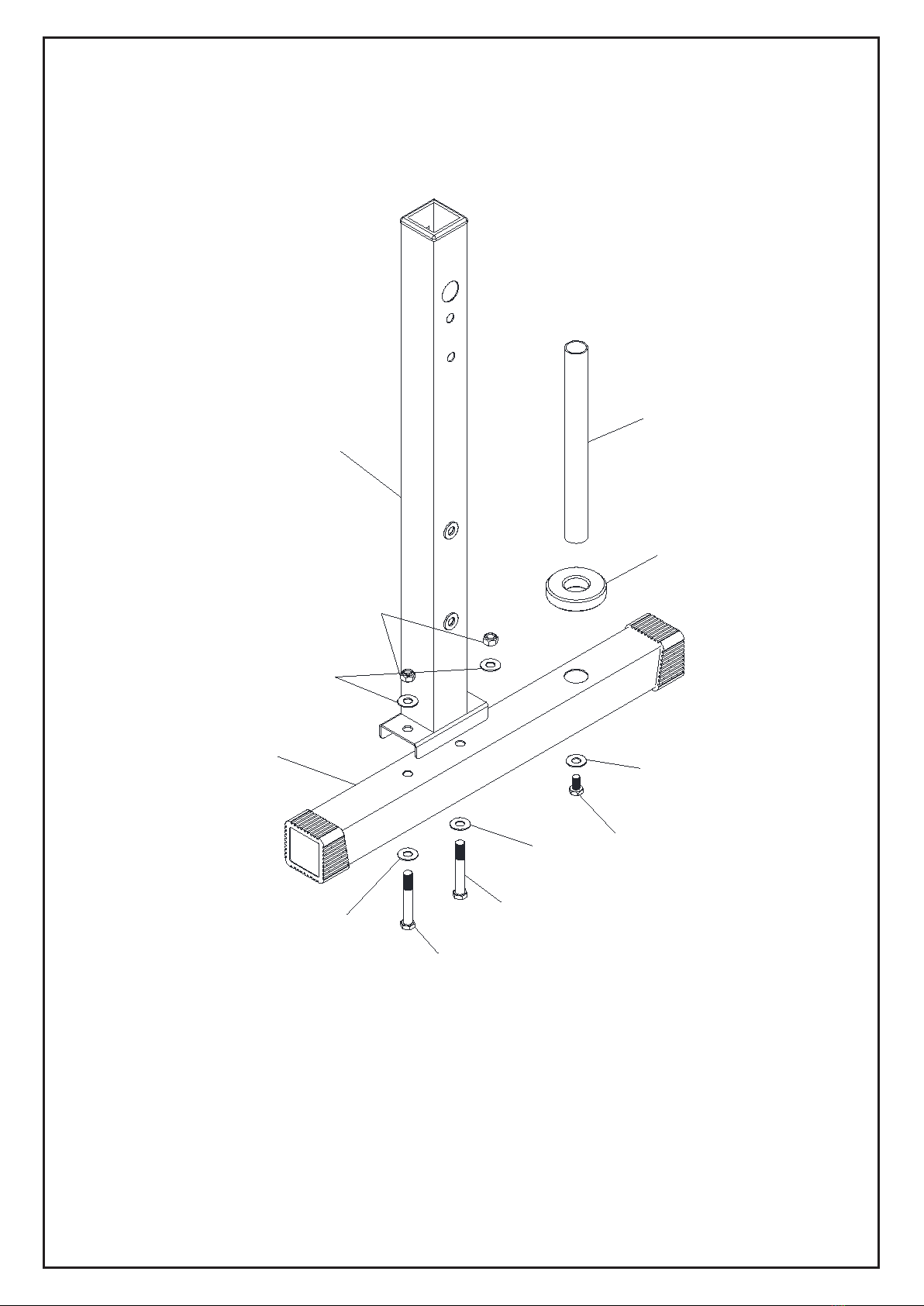

Étape 1:

1,Fixer le Montant d'extension de jambe G/D (2L/2R) au Stabilisateur arrière (12), et le

verrouiller avec quatre Rondelles plates Ø10 (24), deux Écrous en nylon M10 (22) et deux

Vis hexagonales M10*65 (19).

2,Fixez la Barre de plaque (8) et le Coussin de soutien (17) au Stabilisateur arrière (12) et

verrouillez-les avec une Rondelle plate Ø10 (24) et une Vis hexagonale M10*16 (21).

ASSEMBLAGE

24

24

24

24

2R

8

17

19

19

12

21

22

5

Étape 2:

1,Fixez la barre de support du montant (4) et la tige de réglage du dossier (6) au montant

d'extension de la jambe G/D (2G/2D) et verrouillez-les avec deux vis hexagonales M10*60

(18) et deux vis hexagonales M10*16 (21).

ASSEMBLAGE

2L

2R

18

21

6

4

18

21

6

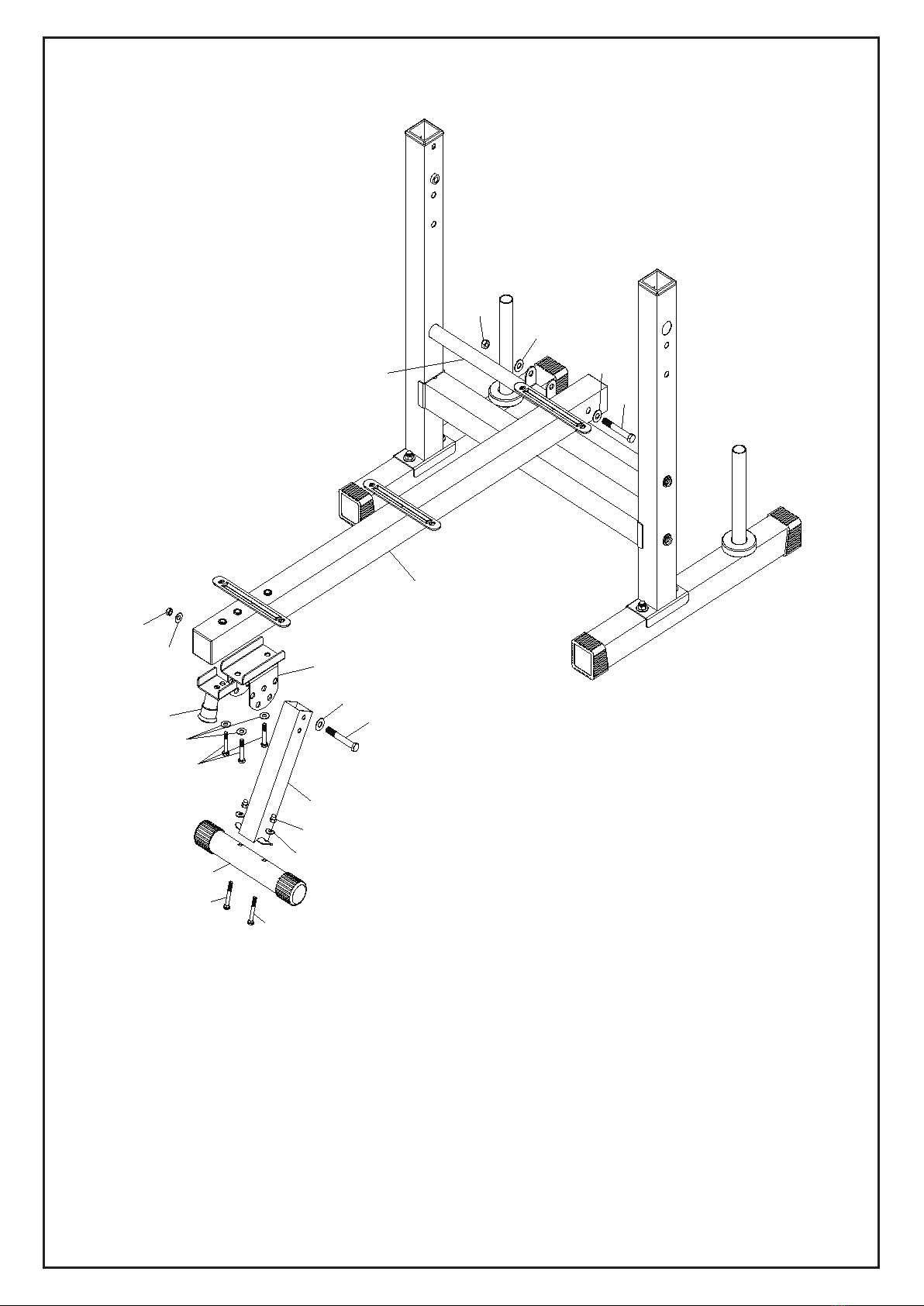

Étape 3:

1,Fixer le Stabilisateur avant (11) au Tube de connexion (5) et le verrouiller avec deux

Boulons de carrosserie M8*60 (26), deux Rondelles arquées Ø8 (25) et deux Écrous

borgnes M8 (23).

2,Fixer le tube de Support avant (9) et le Tube de réglage avant (10) au Tube principal (1)

et verrouiller avec trois Rondelles plates Ø10 (24) et trois Vis hexagonales M10*50 (20).

3,Fixer leTube de connexion (5) au Tube de réglage avant (10) et verrouiller avec deux

Rondelles plates Ø10 (24), un Écrou en nylon M10 (22) et une Vis hexagonale M10*65

(31).

4,Fixer le Tube principal (1) à la Tige réglable du dossier (6) et le verrouiller avec deux

Rondelles plates Ø10 (24), un Écrou en nylon M10 (22) et une vis hexagonale M10*70

(31).

9

10

1

24

24

22

31

6

24

24

22

20

5

31

24

26

26

11

23

25

ASSEMBLAGE

7

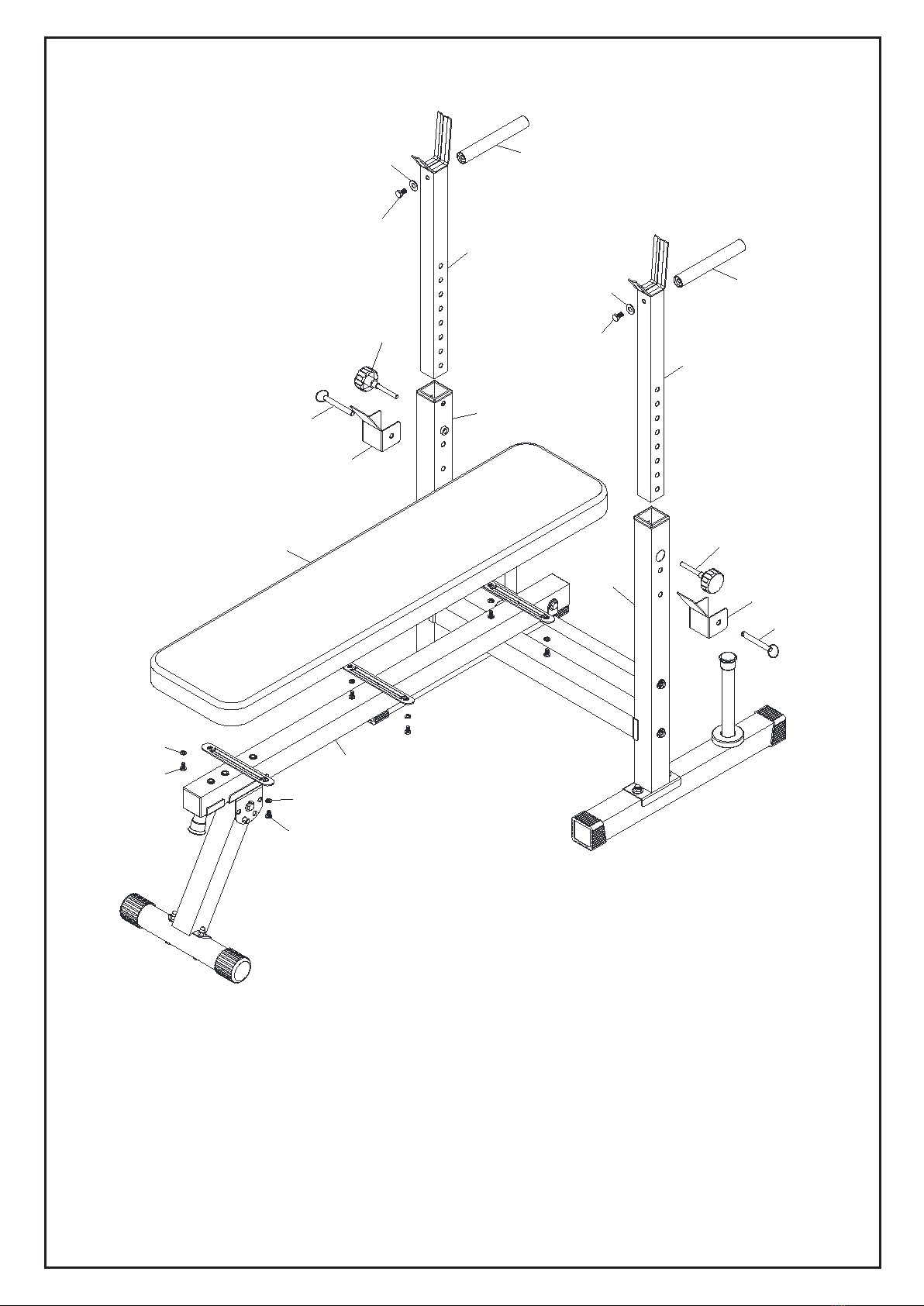

Étape 4:

1,Fixer le Coussin du dossier (15) au Tube principal (1) et le verrouiller avec six Rondelles

plates Ø6 (27) et six Vis M6*10 (28).

2,Fixer la Barre de la poignée (7) aux Montants (3) et verrouiller avec deux Vis hexago-

nales M10*16 (21) et deux Rondelles plates Ø10 (24).

3,Fixer les Montants (3) au Montant d'extension G/D（2G/2D）et verrouiller avec deux

Boutons M10 (16), deux Verrous U (13) et deux Goupilles (14).

ASSEMBLAGE

1

28

27

15

13

14

16

14

13

16

7

7

3

3

21

24

21

24

27

28

2R

2R

8

Étape 5:

1,Changez la position de la Goupille (14) pour ajuster l'angle du Coussin du dossier (15).

ASSEMBLAGE

14

15

9

No. Name Qty No. Name Qty

1 Main Tube 1 17 Support Cushion 2

2L/2R Leg Extension Upright L/R 1 18 Hex Screw M10*60 2

3 Uprights 2 19 Hex Screw M10*65 4

4 Upright Support Bar 1 20 Hex Screw M10*50 3

5 Connect Tube 1 21 Hex Screw M10*16 6

6 Backrest Adjustable Rod 1 22 Nut M10 6

7 Handle Bar 2 23 Cap Nut M8 2

8 Plate bar 2 24 Flat Washer Ø10 24

9 Front Support Tube 1 25 Arch Washer Ø8 2

10 Front Adjust Tube 1 26 Carriage BoltM8*60 2

11 Front Stabilizer 1 27 Flat Washer Ø6 6

12 Rear Stabilizer 2 28 Screw M6*10 6

13 Lock U 2 29 S13-14-15 Tool 1

14 Pin 4 30 Wrench 1

15 Backrest Pad 1 31 Hex Screw M10*70 2

16 Knob M10 2

EN PARTS LIST

10
