Hans Grohe 16812 Configuration guide
®
G A R A N T I E - P A S S
mit Montage- und Pflegeanleitung
avec la notice de montage et de l'entretien
with assembling and cleaning instructions
con instruzioni per l'installazione e la pulizia
con instrucciones para el montaje y el mantenimiento
met wenken voor het montage en onderhoud
16812
®

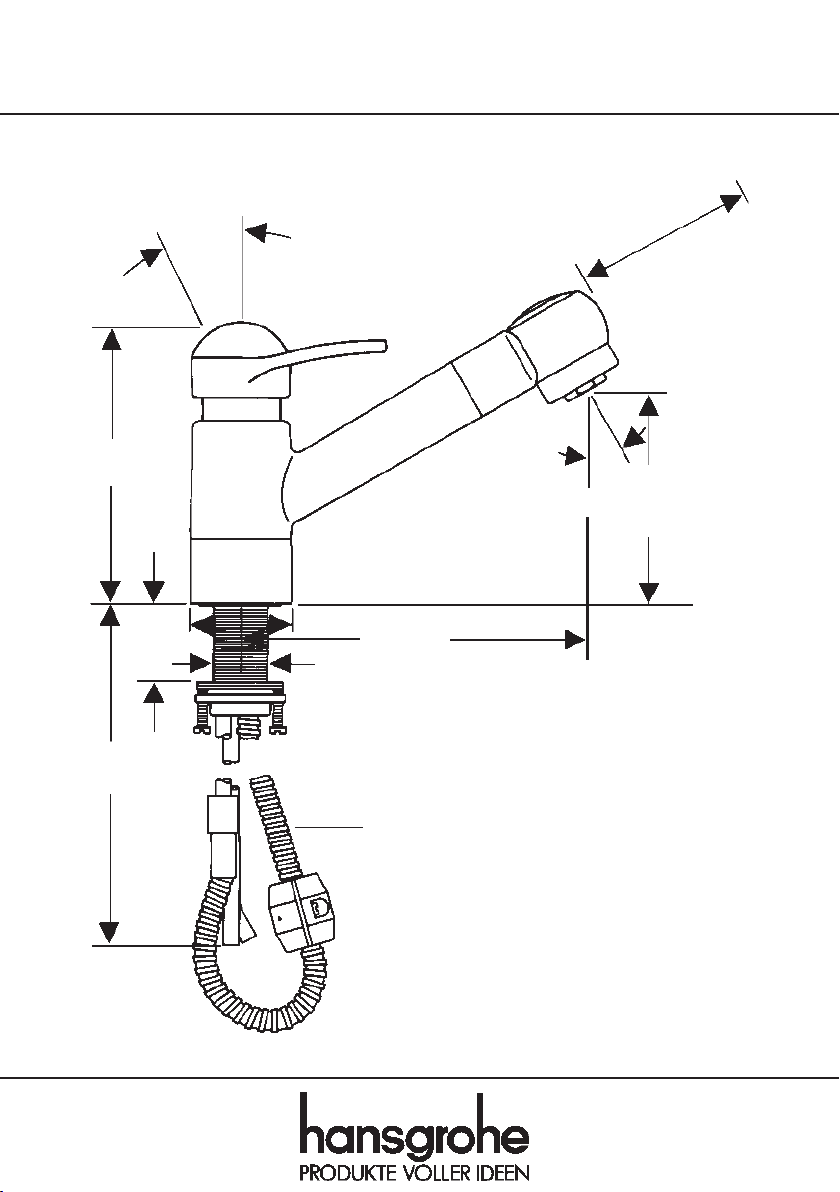

168
26°
ca. 500
215
350
30°
135
1,25 m
Ø 32
Ø 58
max. 50
®
1.1
2
3
26°
5
4
6
9
10
7
11
1
8
®
XX = Farbcodierung
- chrom
03 chrom/blau
04 chrom/weiß
06 chrom/schwarz
44 braun
45 weiß
61 schwarz
88 edelmatt
XX = Couleurs
- chromé
03 chromé/bleu
04 chromé/blanc
06 chromé/noir
44 brun
45 blanc
61 noir
88 chromé mat
XX = Colors
- chrome plated
03 chrome/blue
04 chrome/white
06 chrome/black
44 brown
45 white
61 black
88 satin chrome

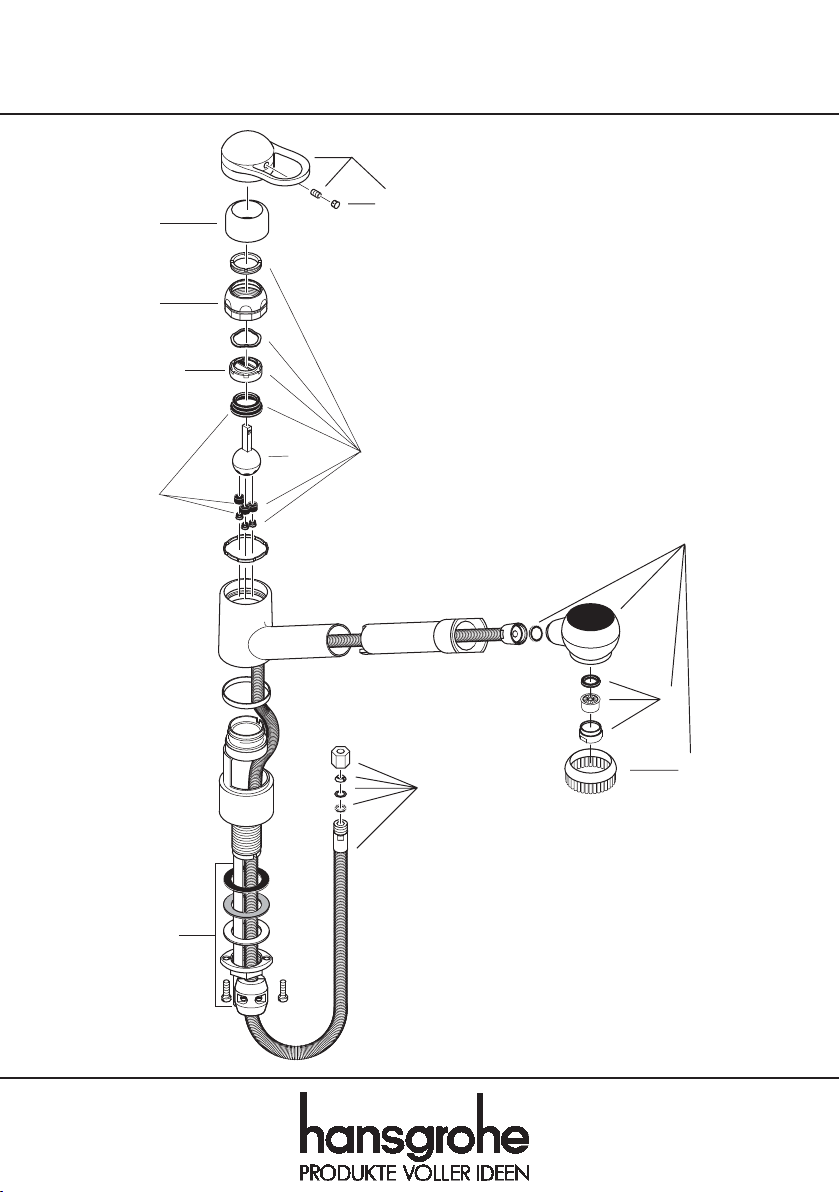

Serviceteile
Griff
Griffstopfen
Kappe
Mutter
Service Set drucklos
Manschettensatz drucklos
Steuerkugel drucklos
Schlauch
Faustbrause
Strahlformer kpl.
Bürstenring
Schaftbefestigung kpl.
Schaftverlängerung 35 mm
1
1.1
2
3
4
5
6
7
8
9
10
11
Pièces détachées
étrier de commande
cache vis
capot sphérique
écrou à six pans
set de service
set des joints
sphère de commande
flexible
douchette poignée
diffuseur cpl.
bross
fixation cpl.
rallonge surépaisseur 35mm
1
1.1
2
3
4
5
6
7
8
9
10
11
16092XX
XX
13919XX
13918
13953
13967
13966
96200
13892XX
94033
13894
13961
13898
Spare parts
handle
screw cover
flange
nut
service set
seals
mixer ball
hose
handspray
spray former cpl.
brush
fixation cpl.
fixation extension 35 mm
1
1.1
2
3
4
5
6
7
8
9
10
11
16092XX
XX
13919XX
13918
13953
13967
13966
96200
13892XX
94033
13894
13961
13898
16092XX
XX
13919XX
13918
13953
13967
13966
96200
13892XX
94033
13894
13961
13898
®
16092XX
XX
13919XX
13918
13953
13967
13966
96200
13892XX
94033
13894
13961
13898
1
1.1
2
3
4
5
6
7
8
9
10
11
XX = Overflade
- crom
03 crom/blå
04 crom/hvid
06 crom/sort
44 mokka
45 hvid
61 sort
88 matcrom
Reservedeler
Bøjlegreb
Dækknap til greb
Dækskive
Møtrik
Service-sæt
Pakningssæt
Blandekugle
Slange
Dusjhode
Perlator kpl.
Børste
Festedel
Forlengelse
16092XX
XX
13919XX
13918
13953
13967
13966
96200
13892XX
94033
13894
13961
13898
1
1.1
2
3
4
5
6
7
8
9
10
11
Repuestos
Mando
Tapón
Florón
Tuerca
Set de reparación
Set de juntas
Esfera de acero
Flexo
Cabezal extraible
Difusor completo
Cepillo
Fijación completa
Prolongación para el cuerpo 35 mm
XX = Colores
- cromado
03 cromado/azul
04 cromado/blanco
06 cromado/negro
44 marrón
45 blanco
61 negro
88 satinado
XX = Trattamento
- cromato
03 cromato/blu
04 cromato/bianco
06 cromato/nero
44 marrone
45 bianco
61 nero
88 satinato
16092XX
XX
13919XX
13918
13953
13967
13966
96200
13892XX
94033
13894
13961
13898
1
1.1
2
3
4
5
6
7
8
9
10
11
Parti di ricambio
maniglia
tappino
cappuccio
ghiera
set di servizio
guarnizioni e mollette
sfera di miscelazione
flessibile
bocca erogazione estribile
diffusore del getto
spazzola
set di fissaggio compl.
prolunga per fissaggio 35 mm
®
Attenzione!
Introdurre il tubo strozzamento
nel canale di alimentazione
dell'acqua fredda secondo la
tabella.
Atención!
Introducir el tubo estrangulador
en la entrada de agua fría
según indicando en la tabla.
Bemærk!
Reduktionslangen føres ind i
koldtvandstilførselen efter
tabellen.
Achtung!
Drosselschlauch nach
Tabelle in den Kaltwasser-
zulauf einführen.
Attention!
Insert plastic hose according
to table into the cold water
supply pipe.
Attention!
Le tube en plastique servant
à réduire le débit doit être
impérativement placé dans
la tubulure d'arrivée d'eau
froide selon les indications
du tableau.
max. 5 mm
®
D

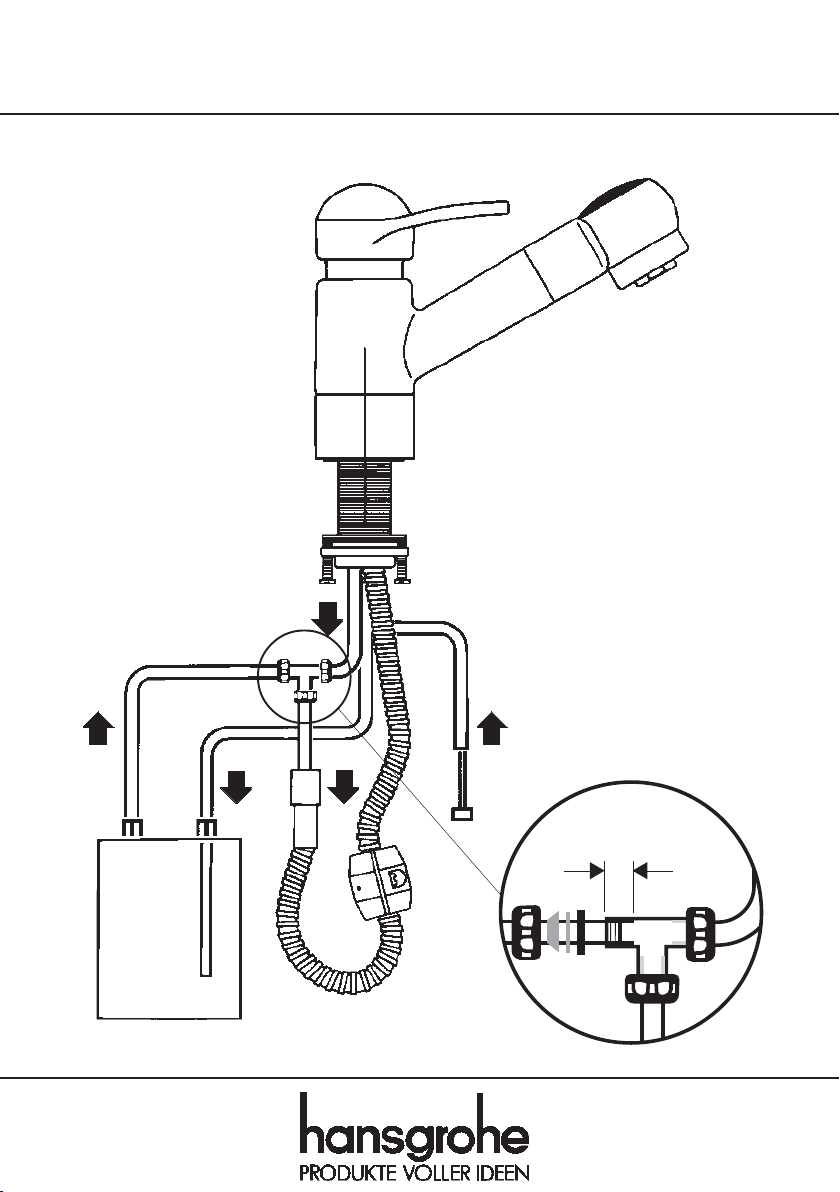

Montage
1 Zulaufleitungen fachgerecht durchspülen.
2 Armatur mit Gummizwischenlage einsetzen.
3 Gleitscheibe, Unterlagscheibe und Bundmutter über Gewindestutzen schieben und
Bundmutter von Hand andrehen. Schlitzschrauben festziehen.
4 Kunststoffschlauch falls notwendig gemäß Tabelle kürzen und in das kurze, blau
markierte Rohr bis zum Bund einschieben.
5 Kurzes, blau markiertes Rohr an den Kaltwasseranschluß anschließen.
Langes Rohr an den Speichereinlauf, kurzes Rohr an T-Stück gemäß Zeichnung
montieren.
6 Schlauch anschließen und Schlauchgewicht montieren.
Achtung!
Bei 5 Liter Geräten darf die Auslaufleistung am Mischer 5 l/min. nicht übersteigen.
Gegebenenfalls Wasserzufuhr am Eckventil drosseln.
Bedienung
Durch Anheben des Bügelgriffes wird der Mischer geöffnet.
Schwenkung nach links = warmes Wasser
Schwenkung nach rechts = kaltes Wasser
Die Faustbrause läßt sich ca 50 cm aus dem Auslauffutter herausziehen.
Beim Aufheizen des Wasserspeichers tritt am Auslauf Tropfwasser aus.
Wird der Strahlformer gewechselt, muß ein für diese Armatur zugelassener Strahlformer
verwendet werden.
1
1,5
2
3
4 5 6 7
Tabelle über die zu verwendenden Schlauchlängen
Geräteinhalt
Höchstmöglicher
Wasserdruck am
Verwendungsort
in bar
ohne
Schlauch
Schlauch auf
90 mm gekürzt
Schlauch auf
90 mm gekürzt
Schlauch
unverändert
8, 10 und 15 Liter bis 5 Liter
Schlauch unverändert,
Durchflußmenge am Eckventil einregulieren
®
F
1
1,5
2
3
4 5 6 7
Tableau indicatif de longueur du tube.
Contenance du l'appareil
Pression maximun
autorisée en bar au
point de puisage.
Sans tube
Avec longueur du
tube inchangée.
8, 10 et 15 litres Jusqu'à 5 litres
Tube raccourci à
90 mm
Tube raccourci à
90 mm
Avec longueur du tube inchangée, réglage de débit par
robinet d'équerre et d'arrêt.
Montage
1 Purger les conduites d'alimentation.
2 Placer le mitigeur avec le joint en caoutchouc sur le lavabo.
3 Placer dans l'ordre sous le lavabo le joint fibre, la rondelle métallique, et visser les 2
écrous sur les tiges filetés. Serrer au tournevis.
4 Raccourcir éventuellement selon les indications du tableau ci-dessous le tube platique
et l'enfoneer jusqu'a la butée dans la tubulure courte avec repère bleu.
5 Brancher le tuyau court marqué en bleu sur l'eau froide. Brancher le tuyau long sur le
chauffe-eau, le tube court à l'embranchement en forme de T selon croquis de
montage.
6 Brancher le flexible, remonter le contre-poids.
Attention!
Sur les chauffe-eau à contenance de 5 litres le débit ne doit pas dépasser 5l/min, dans
ce cas là, réduire le débit avec le robinet d'arrêt et d'équerre.
Utilisation
Poignée étrier levée: ouverture du mitigeur.
poignée étrier à gauche: eau chaude
poignée étrier à droite: eau froide
La douchette poignée sortant du bec orientable a un rayon d'action d'environ 50 cm.
Le mitigeur goutte lorsque le chauffe-eau monte en température.
®
1
1,5
2
3
4 5 6 7
Hose lengths to be used
storage tank volume
max. permissible
water pressure on
the spot
in bars
without hose hose to be short-
ened to 90 mm
hose unchanged
8, 10 and 15 liters up to 5 liters
GB
hose to be short-
ened to 90 mm
hose unchanged,
reduce flow rate at the angle valve
Assembly
1 Flush through the supply pipes.
2 Place the mixer including the rubber sealing washer in position on the sink.
3 Slip the slide washer, washer and collar nut over the threaded base and tighten the
collar nut by hand. Tighten screws.
4 If necessary, shorten plastic hose according to the table and insert it up to the collar
into the shorter blue marked copper pipe.
5 Connect the shorter, blue marked supply pipe to the angle valve.
Connect the longer pipe to the storage tank and the short one to the T-fitting (see
drawing).
6 Connect the hose and mount the hose weight.
Attention!
With water heaters of 5 liters the flow rate at the mixer should not exceed 5 l/min.
In this case the flow rate must be reduced at the angle valve.
Operation
The mixer is actuated by lifting the lever head. Swivel to the left = hot water,
swivel to the right = cold water.
The handspray can be drawn approx. 50 cm out of the arm lining.
When the storage tank is being heated, the spout will drip.
When changing the spray former, it is imperative to use one made for this type of mixer.
®
I
1
1,5
2
3
4 5 6 7
Tabella sulle lunghezze da usare per i flessibili
Contenuto degli apparecchi
Pressione massima
d'acqua nel luogo
di impiego
bar
Senza flessibile Flessibile accorciato
sino a 90 mm
Flessibile invariato
8, 10 e 15 litri sino a 5 litri
Flessibile invariato,
regolare la portada dal rubinetto d'arresto.
Flessibile accorciato
sino a 90 mm
Montaggio
1 Lavare bene le tubazioni di alimentazione.
2 Introdurre il rubinetto con spessore in gomma.
3 Spingere la rosetta scorrevole, la rosetta di appoggio e il dado con spallamento
sopra il tronchetto filettato ed avvitare a mano il dado con spallamento. Avvitare
bene le viti con intaglio.
4 Se necessario, tagliare il flessibile in plastica secondo la tabella e introdurlo sino
allo spallamento nel tubo corto contrassegnato in blu, che viene collegato all'acqua
fredda.
5 Collegare il tubo corto contrassegnato in blu al collegamento per l'acqua fredda.
Montare il tubo lungo all'entrata del serbatoio, il tubo corto al raccordo a T secondo
il disegno.
6 Collegare il flessibile e montare la massa del flessibile.
Attenzione!
Nel caso di apparecchi da 5 litri l'erogazione del miscelatore non deve superare i
5 l/min. Eventualmente strozzare l'alimentazione d'acqua del rubinetto a squadra.
Uso
Sollevando la maniglia a forma di staffa si apre il miscelatore.
Rotazione verso sinistra = acqua calda, verso destra = acqua fredda.
La doccetta a mano si può estrarre dal rivestimento dell'uscita di circa 50 cm.
Durante il riscaldamento del serbatoio d'acqua all'uscita si ha uno stillicidio.
Se si cambia il rompigetto, per questo rubinetto deve venir usato un rompigetto idoneo.
Table of contents
Other Hans Grohe Kitchen & Bath Fixture manuals
Hans Grohe
Hans Grohe Aqittura M91 210 1jet 76801 Series Manual
Hans Grohe
Hans Grohe Focus 31815000 Manual
Hans Grohe
Hans Grohe Vernis Blend Vario 26275 1 Series Instruction Manual
Hans Grohe
Hans Grohe PuraVida 15775403 User manual
Hans Grohe
Hans Grohe Tecturis E sBox 73443 Series User manual
Hans Grohe
Hans Grohe Focus M42 220 2jet 71800007 Manual
Hans Grohe
Hans Grohe Metris S 31102000 User manual
Hans Grohe
Hans Grohe 24357 1 Series Instruction Manual
Hans Grohe
Hans Grohe Zesis M33 Manual
Hans Grohe
Hans Grohe Talis M52 170 2jet 32841009 Manual
Hans Grohe
Hans Grohe Metris 230 31087008 User manual
Hans Grohe
Hans Grohe Talis Select M51 300 1jet 72820003 Manual
Hans Grohe
Hans Grohe Ecos M 14815000 Manual
Hans Grohe
Hans Grohe PuraVida 27414 1 Series Installation guide
Hans Grohe
Hans Grohe PuraVida Set 27853 3 Series User manual
Hans Grohe
Hans Grohe PuraVida Series Manual
Hans Grohe
Hans Grohe Focus E Manual
Hans Grohe
Hans Grohe Focus E2 31930000 Manual
Hans Grohe
Hans Grohe Vivenis 80 75010 1 Series Instruction Manual
Hans Grohe
Hans Grohe Metropol 100 32502009 User manual
