HAMPTON BAY LBW1501AX-01 User manual

Use and Care Guide

LOW VOLTAGE LED PATH LIGHT

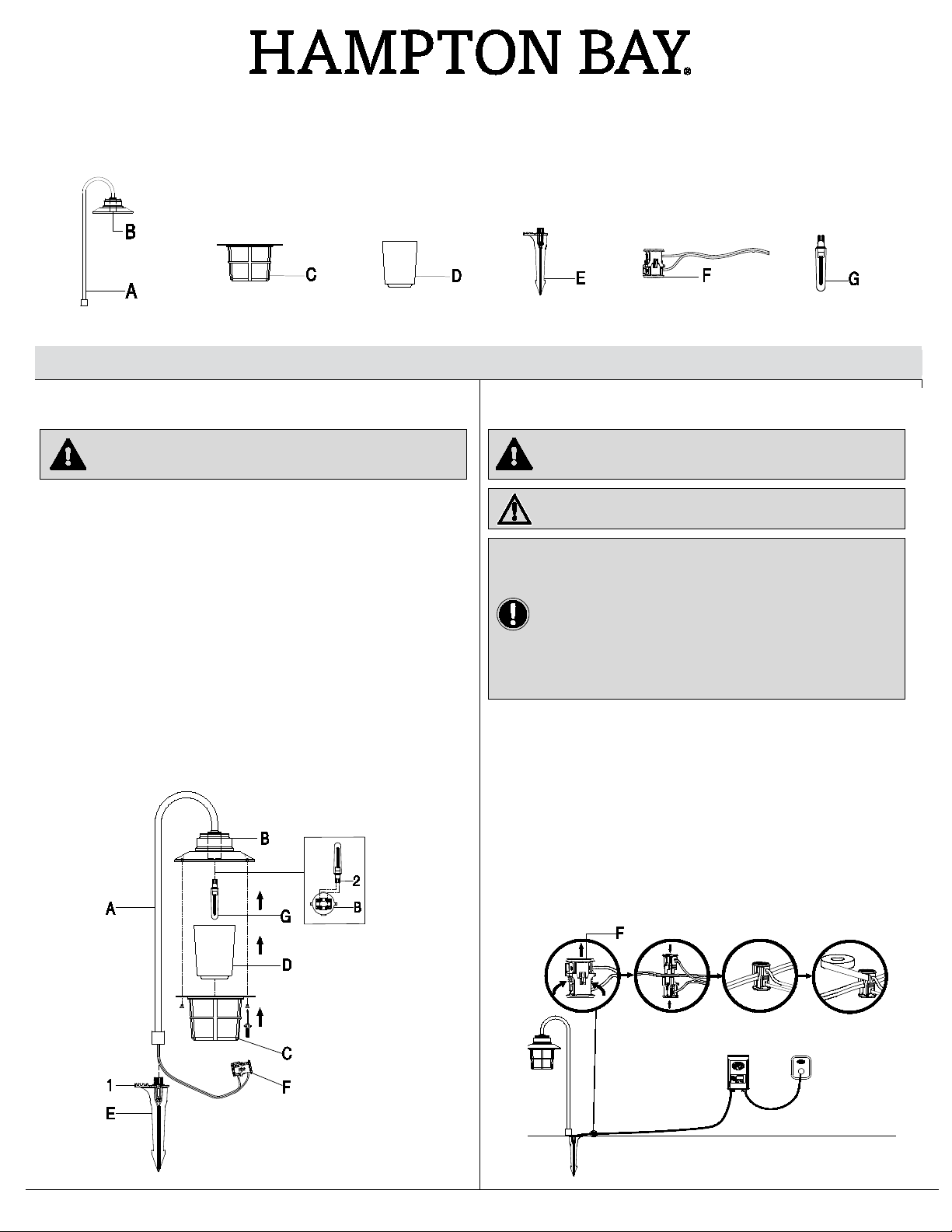

PACKAGE CONTENTS

A – Lamp Body x1 C – Cage x 1 E – Ground Stake (6.693 in.) x1 G - LED Bulb x1

B – Socket x1 D – Glass Shade x1 F – Wire Connector x1 (with 12 in.wire attached to lamp body)

Assembly and Installation

Attaching

and installing the light 2

Connecting the wires

WARNING:Never push the fixture into the ground by the lamp

body (

A) or use a hammer to insert the ground stake (E) into the

ground.

□Insert the fixture wire on the wire connector (F) into the groove

located on the top of the ground stake (E).

□Ensure the fixture wire on the wire connector (F) stays in the center

of the groove of the ground stake (E) to avoid damage to the fixture

wire. Screw the lamp body (A) onto the ground stake (E).

□To install the LED bulb (E), insert the base (2) of the LED bulb (E) into

the socket (B).

□Place the glass shade (D) over the socket (B), and use a phillips

screwdriver to tighten the screws to ensure that the cage (C) and

glass shade (D)are locked on the lamp body (A).

□Prepare a hole in the installation location. Use a tool such as a

screwdriver (sold separately) to prepare the installation hole to

ensure that the hole is not larger than the ground stake (E).

□Install the fixture in the ground by pushing on the foot step (1) on

the ground stake (E). Do not push on the lamp body (A).

WARNING: The wire connector (F) contacts have sharp edges for

piercing the

main low voltage cable. To avoid injury, do not touch

the metal contacts.

CAUTION:The wire from low voltage power unit should be 12-16

AWG type underground low Energy Circuit Cable.

IMPORTANT:

□Protect the wiring by routing it in close proximity to the light

fitting, or next to a building structure such as a house or a

deck.

□The landscape wire and connector can also be hidden under

stone or buried under grass at a maximum depth of 6 in.

(15.24 cm).

□Do not install the fixture within 10 ft. of a pool, spa, or fountai

□Do not submerge the fixture in water.

□Place the wire connector (F) on opposite sides of the low voltage

cable (sold separately) from the transformer (sold separately)

where the fixture will be located.

□Align and fit the main low voltage cable vertically to the slot of the

wire connector (F).

□Press the wire connector (F) together until it is locked around the

main low voltage cable. The pre-set prongs will pierce the cable

insulation and establish contact with the electrical wire inside.

□Once the wire connector (F) is in place, wrap it with electrical tape

(sold separately).

□After all fixtures are installed, turn on the transformer.

Item # 1008 521 313

Model #

LBW1501AX-01

Care and Cleaning

□Clean the fixture with a soft dry cloth.

□Do not use any cleaners with chemicals, solvents or harsh abrasives.

Troubleshooting

Problem

Possible Cause

Solution

The fixture will

not light.

□There is no power.

□There is a disconnection or break

in the wire.

□The transformer setting is

incorrect.

□Check the outlet and ensure that a breaker or GFCI circuit has not been tripped.

□Follow the wires from the fixture and ensure a continuous connected path back to the

transformer.

□Check the settings on the transformer.

The light flickers

(one fixture).

□There is a loose wire connector to

the fixture.

□Tighten the wire connector and ensure the metal contacts pierce the insulation on the

low voltage cable from the transformer.

The lights flicker

(all fixtures).

□There is a loose connection at the

transformer.

□Unplug the transformer from the outlet and visually inspect the positive and negative

connecting points. Each wire should be securely screwed in and not in contact with any

other.

Warranty

WHAT IS COVERED

The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a period of five (5) years from date of purchase.

This warranty applies only to the original consumer and only to products used in normal use and service. If this product is found to be defective, the

manufacturer’s only obligation, and your exclusive remedy, is the repair or replacement of the product at the manufacturer’s discretion, provided that the

product has not been damaged through misuse, abuse, accident, modifications, alterations, neglect or mishandling.

WHAT IS NOT COVERED

This warranty shall not apply to any product that is found to have been improperly installed, set-up, or used in any way not in accordance with the

instructions supplied with the product. This warranty shall not apply to a failure of the product as a result of an accident, misuse, abuse, negligence,

alteration, or faulty installation, or any other failure not relating to faulty material or workmanship. This warranty shall not apply to the finish on any portion

of the product, such as surface and/or weathering, as this is considered normal wear and tear.

The manufacturer does not warrant and specifically disclaims any warranty, whether express or implied, of fitness for a particular purpose, other than the

warranty contained herein. The manufacturer specifically disclaims any liability and shall not be liable for any consequential or incidental loss or damage,

including but not limited to any labor / expense costs involved in the replacement or repair of said product.

Contact the Customer Service Team at 1-855-HD-HAMPTON or visit www.HamptonBay.com.

Cable Selection

12 VOLT TAP

Cable Length

Total Fixture Wattage

0-50 feet

51-100 feet

101-150 feet

0-60 Watts

16 AWG

14 AWG

61-120 Watts

16 AWG

14 AWG

12 AWG

121-180 Watts

14 AWG

12 AWG

Not Recommended

181-240 Watts

14 AWG

12 AWG

Not Recommended

241-300 Watts

12 AWG

Not Recommended

600W Transformer = (2x300) Watts

12 AWG

Not Recommended

900W Transformer = (3x300) Watts

12 AWG

Not Recommended

15 VOLT TAP

Cable Length

Total Fixture Wattage

0-50 feet

51-100 feet

101-150 feet

0-60 Watts

16 AWG*

16 AWG

61-120 Watts

16 AWG*

16 AWG

12 AWG

121-180 Watts

14 AWG*

14 AWG

12 AWG

181-240 Watts

14 AWG*

14 AWG

12 AWG

241-300 Watts

12 AWG*

12 AWG

Not Recommended

600W Transformer = (2x300) Watts

12 AWG*

12 AWG

Not Recommended

900W Transformer = (3x300) Watts

12 AWG*

12 AWG

Not Recommended

* NOT RECOMMENDED FOR HALOGEN LANDSCAPE LIGHTS

This data is provided as a general guideline. Actual performance will depend on the installation layout, the fixtures, and the condition of the cable.

NOTE

: Most LED landscape lighting fixtures can operate with full illumination from 9V down to as little as 6V. It is possible to have extended

length runs with LED fixtures that go beyond the specifications shown in the guidelines above.

GUÍA DE USO Y MANTENIMIENTO

LUZ DE RUTA LED DE BAJO VOLTAJE

CONTENIDO DEL PAQUETE

A –Estructura de la Lámpara x1 C –Jaula x 1 E –Estaca de Tierra (6.693 pulgadas)x1 F- LED Bombilla x1

B –Portalámpara x1 D –Pantalla de vidrio x 1 F – Conector de Cables (con cable de 12pulgadas fijado a la estructura de la lámpara) x1

Montaje e Instalación

Fijando e instalando la luz

Conexión de los cables

ADVERTENCIA

:Nunca entierre la estructura de la lámpara (A) o use

un martillo par

a insertar la estaca a tierra (E) en el suelo.

□Inserte el cable del accesorio en el conector del cable (F) dentro de la

ranura ubicada en la parte superior de la estaca a tierra (E).

□Asegúrese de que el cable accesorio en el conector del cable (F)

permanece en el centro de la ranura de la estaca de tierra (E) para

evitar daños en el cable accesorio. Atornille el estructura de la

lámpara (A) sobre la estaca a tierra (E).

□Para instalar la LED bombilla (E), inserte la base (2) de la LED bombilla

(E) en el portalámpara (B).

□Coloque la pantalla de vidrio (D) en el portalámpara (B) y apriete los

tornillos con un destornillador cruzado para asegurarse de que la jaula

lámpara (A).

□Haga un hoyo en el lugar de instalación. Use una herramienta como un

destornillador (no includio) para hacer el hoyo de instalación de modo

que el mismo no sea más grande que la estaca a tierra (E).

□Instale el accesorio en la tierra pisando sobre la grada (1) en la estaca

a tierra (E). No presione o empuje la estructura de la lámpara (A).

ADVERTENCIA: Los contactos del cable conector (F) tienen bordes

filosos para atravesar el cable principal de bajo voltaje.

No toque

los contactos de metal para evitar lesiones.

PRECAUCIÓN:El cable de la unidad de bajo voltaje debe ser un

cable subterráneo de circuito de baja corriente tipo 12-16 AWG.

IMPORTANTE:

□Proteja el cableado colocándolo bien cerca del portalámparas,

o siguiendo la estructura de una casa o plataforma.

□El cable externo y el conector pueden quedar escondidos bajo

una piedra o enterrados bajo el césped a una profundidad

máxima de of 6 pulgadas (15.24 cm).

□No instale el accesorio a menos de 10 pies de una alberca,

spa, o fuente de agua.

□No sumergir el accesorio en agua.

□Coloque el conector del cable (F) en el lado opuesto al del cable

de bajo voltaje (no incluido) del transformador (no incluido)

donde el accesorio será ubicado.

□Alinee y ajuste el cable principal de bajo voltaje verticalmente al

espacio del conector del cable (F).

□Presione el conector del cable (F) hasta que este asegurado al

cable principal de bajo voltaje. Las clavijas atravesarán el

aislamiento del cable y establecerán contacto con el cable

eléctrico de adentro.

□Una vez que el conector del cable (F) esté en su lugar, se

recomienda aislarlo cubriéndolo con cinta aisladora (no

incluido).

□Después de instalar todos los accesorios, encienda el

transformador.

Artículo # 1008 521 313

Modelo # LBW1501AX-01

Mantenimiento y Limpieza

□Limpia la lámpara con un paño suave y seco.

□No uses limpiadores con químicos, solvents, o productos abrasivos.

Solición de Problemas

Problema

Causa Posible

Solución

El accesorio no

enciende.

□No hay corriente.

□El cable está desconectado o

roto.

□El transformador está mal

configurado.

□Verifique el tomacorriente y asegúrese que no esté apagado el interruptor o circuito

GFCI.

□Siga los cables desde el accesorio y asegúrese que esté en buen estado bien conectado

al transformador.

□Verifique que esté bien la configuración del transformador.

La luz parpadea

(en un

accesorio).

□Hay algún cable conector suelto

en el accesorio.

□Ajuste el cable conector y asegúrese que los contactos metálicos atraviesan el

aislamiento en el cable de bajo voltaje desde el transformador.

Las luzes

parpadea (todos

los accesorios).

□

Hay una conexión suelta en el

transformador.

□

Desenchufe el

transformador del tomacorriente e inspeccione visualmente los puntos de

conexión positivo y negativo. Cada cable debe estar bien atornillado y sin tocar a los

demás.

Garantía

LO QUE ESTA CUBIERTO

El fabricante garantiza que esta lámpara no presentará defectos materiales o de fabricación por un período de cinco (5) años a partir de la fecha de compra.

Esta garantía es válida sólo para el comprador original y sólo cubre los productos en uso y funciones normales. Si se descubre algún defecto en este producto,

la única obligación y solución exclusiva del fabricante, a criterio del mismo, será reparar o reemplazar el producto siempre y cuando el defecto no sea

resultado de un mal uso, abuso, accidente, modificaciones, alteraciones,negligencia o manejo indebido.

LO QUE (NO) ESTA CUBIERTO

Esta garantía no cubre ningún producto instalado, configurado o usado incorrectamente sin seguir las instrucciones adjuntas al producto. Esta garantía no

cubre fallas del producto a consecuencia de un accidente, mal uso, abuso, negligencia, modificaciones o instalaciones defectuosas, o cualquier otra falla no

relacionada con defectos materiales o de fabricación. Esta garantía no se aplica al acabado de ninguna parte del producto, como por ejemplo el de la

superficie, ni al deterioro por condiciones ambientales, ya que eso se considera un desgaste normal. El fabricante no garantiza y rechaza especialmente

cualquier garantía, expresa o implícita, de idoneidad para un propósito en particular, distinta de la garantía indicada aquí. El fabricante se exime

específicamente de cualquier obligación y no es responsable por daños o pérdidas directas o indirectas, lo que incluye cualquier costo de mano de obra o

gastos relacionados con el reemplazo o reparación de dicho producto.

Comunícate con el Equipo de Servicio al Cliente al 1-855-HD-HAMPTON o visita www.HamptonBay.com.

Selección por Cable

GRIFO 12 VOLTIOS

Longitud del Cable

Total Fixture Potencia

0-50 pies

51-100 pies

101-150 pies

0-60 Watts

16 AWG

14 AWG

61-120 Watts

16 AWG

14 AWG

12 AWG

121-180 Watts

14 AWG

12 AWG

No Recomendado

181-240 Watts

14 AWG

12 AWG

No Recomendado

241-300 Watts

12 AWG

No Recomendado

600W transformador = (2x300) Watts

12 AWG

No Recomendado

900W transformador = (3x300) Watts

12 AWG

No Recomendado

GRIFO 15 VOLTIOS

Longitud del Cable

Total Fixture Potencia

0-50 pies

51-100 pies

101-150 pies

0-60 Watts

16 AWG*

16 AWG

61-120 Watts

16 AWG*

16 AWG

12 AWG

121-180 Watts

14 AWG*

14 AWG

12 AWG

181-240 Watts

14 AWG*

14 AWG

12 AWG

241-300 Watts

12 AWG*

12 AWG

No Recomendado

600W transformador = (2x300) Watts

12 AWG*

12 AWG

No Recomendado

900W transformador = (3x300) Watts

12 AWG*

12 AWG

No Recomendado

* NO RECOMENDABLE PARA LUCES EXTERIORES DE HALOGEN

Estos datos se proveen como una guía general. El rendimiento concreto dependerá del diseño de instalación, los accesorios, y la condición de los cables.

NOTA: La mayoría de los accesorios de iluminación LED de exterior pueden funcionar a plena iluminación usando 9V y hasta incluso 6V. Es

posible conseguir largos más extensos con accesorios LED que van más allá de las especificaciones mostradas en la guía de arriba.

FCC Warning

Warning: Changes or modifications to this unit not expressly approved by the party responsible for compliance could void

the user’s authority to operate the equipment.

NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of

the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential

installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in

accordance with the instructions, may cause harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause

harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user

is encouraged to try to correct the interference by one or more of the following measures:

•Reorient or relocate the receiving antenna.

•Increase the separation between the equipment and receiver.

•Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

•Consult the dealer or an experienced radio/TV technician for help.

Advertencia de la FCC

Advertencia: los cambios o modificaciones de esta unidad que no estén expresamente aprobados por la parte responsable

del cumplimiento pueden anular la autoridad del usuario para operar el equipo.

NOTA: Este equipo ha sido probado y cumple con los límites para un dispositivo digital de Clase B, de acuerdo con la Parte

15 de las Reglas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias

perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia y, si no se

instala y utiliza de acuerdo con las instrucciones, puede provocar interferencias perjudiciales a las comunicaciones de radio.

Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación particular. Si este equipo causa

interferencias perjudiciales en la recepción de radio o televisión, lo cual puede comprobarse encendiéndolo y apagándolo,

se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas:

•Reorientar o reubicar la antena receptora.

•Aumente la separación entre el equipo y el receptor.

•Conecte el equipo a una toma de un circuito distinto de aquel al que está conectado el receptor.

•Consulte al distribuidor o a un técnico de radio / televisión para obtener ayuda.

This manual suits for next models

Table of contents

Languages:

Other HAMPTON BAY Outdoor Light manuals

HAMPTON BAY

HAMPTON BAY CA JD-AU10017 User manual

HAMPTON BAY

HAMPTON BAY QTP22a-R4-AC-2 User manual

HAMPTON BAY

HAMPTON BAY LAN15/3WY/BLK/HD User manual

HAMPTON BAY

HAMPTON BAY 29156 User manual

HAMPTON BAY

HAMPTON BAY NXT-DP02 User manual

HAMPTON BAY

HAMPTON BAY P5100-01-06 User manual

HAMPTON BAY

HAMPTON BAY DYX1701A User manual

HAMPTON BAY

HAMPTON BAY HSP5101LX-03/MB User manual

HAMPTON BAY

HAMPTON BAY 752-396 User manual

HAMPTON BAY

HAMPTON BAY HDP06605BL User manual

HAMPTON BAY

HAMPTON BAY 594-817 User manual

HAMPTON BAY

HAMPTON BAY IZC2601LX-01/BK User manual

HAMPTON BAY

HAMPTON BAY GALE HDP11973 User manual

HAMPTON BAY

HAMPTON BAY 598-821 User manual

HAMPTON BAY

HAMPTON BAY NXT-1915 User manual

HAMPTON BAY

HAMPTON BAY HD33677 User manual

HAMPTON BAY

HAMPTON BAY NXT-1007 User manual

HAMPTON BAY

HAMPTON BAY MILLBROOK HDP06527BL User manual

HAMPTON BAY

HAMPTON BAY PERDIDO RFSW6300L30RSPC User manual

HAMPTON BAY

HAMPTON BAY 5240103 User manual

HAMPTON BAY

HAMPTON BAY TURIN HDP15139 User manual

HAMPTON BAY

HAMPTON BAY KIF2301LS-01 User manual

HAMPTON BAY

HAMPTON BAY KECP10-LED User manual

HAMPTON BAY

HAMPTON BAY 72003/HD User manual

Popular Outdoor Light manuals by other brands

Sealey

Sealey LED37 instructions

nordlux

nordlux VEJERS Mounting instruction

SImx

SImx ELITE LED LHTC637 installation instructions

GEV

GEV CAROLINE 10833 manual

NEBO

NEBO NEB-LSP-0020 Use and care guide

WE-EF

WE-EF PFL540 LED Installation and maintenance instructions

Lindby

Lindby 9949029 Intended use

HEPER

HEPER DOGO Side LW6048.585-US Installation & maintenance instructions

HEPER

HEPER LW8034.003-US Installation & maintenance instructions

Maretti

Maretti VIBE S 14.6080.04.A quick start guide

BEGA

BEGA 84 253 Installation and technical information

HEPER

HEPER MINIMO Installation & maintenance instructions

LIGMAN

LIGMAN BAMBOO 3 installation manual

Maretti

Maretti TUBE CUBE WALL 14.4998.04 quick start guide

Maxim Lighting

Maxim Lighting Carriage House VX 40428WGOB installation instructions

urban ambiance

urban ambiance UQL1273 installation instructions

TotalPond

TotalPond 52238 instruction manual

Donner & Blitzen

Donner & Blitzen 0-02661479-2 owner's manual
