Guardian 42110 User manual

Do not throw instructions away.

Read and understand instructions before

using this equipment.

Instruction

Manual

A

DOUBLE DRING & SHACKLE

TOOL ATTACHMENTS

Part # , , , , , 

Patent No. 9,038,360

5 Manual de instrucciones Español

7 Gebrauchsanleitung Deutsch

9 Manuel d’instructions Français

11 Manuale di istruzioni Italiano

13 Ръководство за употреба Български

15 Korisnički priručnik Hrvatski

17 Návod kpoužití Čeština

19 Brugsanvisning Dansk

21 Gebruiksaanwijzing Nederlands

23 Kasutusjuhend Eesti keel

25 Käyttöohje Suomi

27 Εγχειρίδιο οδηγιών Ελληνικά

29 Használati útmutató Magyar

31 Lietošanas instrukcija Latviešu

33 Instrukcijų vadovas Lietuviškai

35 Bruksanvisning Norsk

37 Instrukcja obsługi Polski

39 Manual de instruções Português

41 Manual cu instruciuni Română

43 Navodila za uporabo Slovenščina

45 Návod na používanie Slovensky

47 Bruksanvisning Svenska

49 Kullanım Kılavuzu Türkçe

تﺎﻣﯾﻠﻌﺗﻟا لﯾﻟد ﺔﯾﺑرﻌﻟا

53 取扱説明書日本語

51 使用说明书中文版

Important Notes

Double D-ring and Shackle style tool

attachments are suitable only for hand

tools weighing the specified weight

rating or less, and tool tethers with

a length of 152 cm (5 ft) or less.

This product is intended for use

by personnel who are trained

and knowledgeable regarding

working with hand tools at height

and/or near machinery.

Inspect before each use for

damage and proper function:

1. Check all hardware for abrasion,

deformity, cuts and sharp edges.

2. Check pin lock function and tightness.

3. Do not use and always quarantine if

any of the above apply or if damaged

or not functioning correctly.

Applicable Safety Standards

Meets or exceeds:

ANSI / ISEA 121-2018

Safety Information

WARNING!Always wear appropriate

protective equipment. Do not use this

product on or near rotating equipment.

May contain electrically

conductive materials.

Do not alter product in any way

from its original state.

English

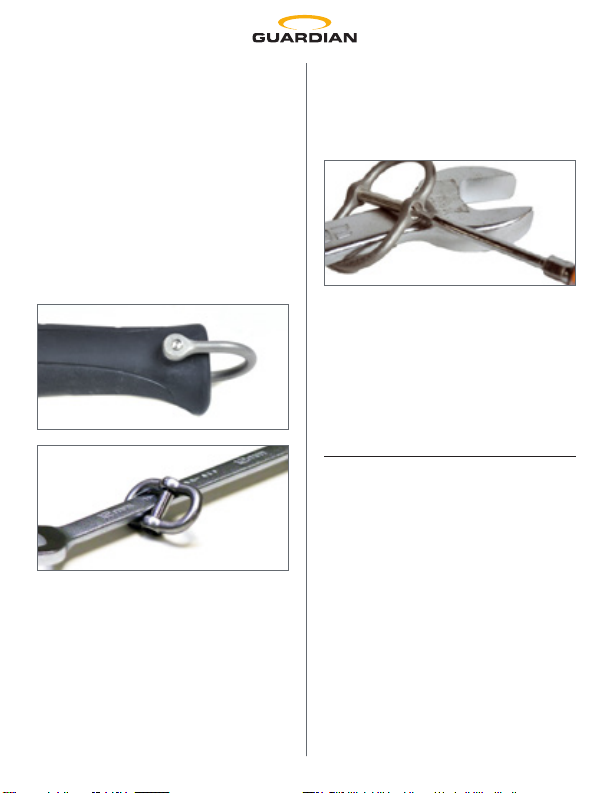

Installation

Step 1

The locking shackles are for use on tools

with enlarged ends or for handles with

drilled holes such as hose on hammers and

other handled type tools. Verify the C-Clip

is installed on the pin prior to installing.

It will fit loosely around the pin groove.

English

Step 3

Insert the pin and engage the threads using

a straight or flat end screw driver. Continue

rotating the pin clockwise. While installing

the pin, resistance will be felt as the c-clip

starts to enter the hidden groove in the bore

at which time you may hear a noticeable

click. Once the c-clip has entered the

groove the pin will have less resistance.

Step 4

To assure the pin is engaged properly,

try to back out the pin using very light

pressure- if there is resistance felt the

pin is engaged properly and the pin can

now be fully tightened. If the pin doesn’t

have resistance when backing it out then

remove the pin and reinstall a new pin.

Step 2

With the shackle apart either align the holes

of the shackle with the tool handle holes

or install the shackle over the wrench.

NOTE: Due to the tight manufacturing

tolerances, when installing the pin

it may be necessary to restrict the

shackle from compressing to allow for

the snap ring to properly activate.

Materials

Stainless steel.

Maintenance, Cleaning,

and Storage

Clean with a damp cloth and mild soap,

wipe o excess and thoroughly dry.

Store this product away from tools and

other objects that could cause damage.

English

Specifications

Double D-ring Tool Attachments

Part # Max Tool Weight Clearance Distance*

42110 4.54 kg (10 lbs) 2.5 cm (1”)

42111 6.80 kg (15 lbs) 2.5 cm (1”)

42112 6.80 kg (15 lbs) 5 cm (2”)

Shackle Tool Attachments

Part # Max Tool Weight Clearance Distance*

42131 2.27 kg (5 lbs) 2.5 cm (1”)

42132 4.54 kg (10 lbs) 2.5 cm (1”)

42133 6.80 kg (15 lbs) 5 cm (2”)

*To determine how far a tool could fall before stopping, add clearance distance of all products used.

Español

FIJACIONES PARA

HERRAMIENTAS CON

GRILLETES Y DOBLE

ANILLA TIPO D

N.OS de componente , ,

, , , 

Observaciones importantes

Las fijaciones para herramientas

con grilletes y doble anilla tipo D son

aptas únicamente para herramientas

de mano del peso indicado o inferior,

y correas de hasta 152 cm (5 pies).

Este producto está pensado para su uso

por parte de personal con formación y con

experiencia en el trabajo con herramientas

de mano en altura o cerca de maquinaria.

Antes de cada uso, compruebe que

el producto funciona correctamente

y no presenta daños:

1. Compruebe que la tornillería no

presenta abrasiones, deformidades,

cortes o bordes afilados.

2. Compruebe que el pasador de

bloqueo funciona correctamente

y queda bien fijado.

3. Si el producto presenta alguno de

los desperfectos anteriores, o si está

dañado o no funciona correctamente,

no lo utilice: póngalo en cuarentena.

 No tire las instrucciones.

 Asegúrese de leer y entender las

instrucciones antes de usar el equipo.

Manual de

instrucciones Estándares de seguridad aplicables

Cumple o supera:

ANSI / ISEA 121-2018

Información de seguridad

ADVERTENCIA:Utilice siempre

el equipo de protección adecuado.

No utilice este producto en equipos

giratorios, o cerca de ellos.

Puede contener materiales

conductores de electricidad.

No altere en modo alguno el

estado original del producto.

Instalación

Consulte las imágenes de la página 3

Paso 1

Los grilletes de bloqueo son para usar en

herramientas con extremos agrandados

o con mangos en los que haya orificios

practicados (p. ej. martillos y otras

herramientas de mano). Antes de instalar el

pasador, compruebe que lleve instalada la

sujeción en forma de C. Encajará de manera

holgada alrededor de la ranura del pasador.

Paso 2

Con el grillete separado, alinee los orificios del

grillete con los del mango de la herramienta,

o instale el grillete por encima de la llave.

Paso 3

Inserte el pasador y acople las roscas

con un destornillador de recto o de punta

plana. Siga girando al pasador en el

sentido de las agujas del reloj. Al instalar

el pasador, notará resistencia a medida

Materiales

Caucho EPDM, nailon y acero niquelado.

Mantenimiento, limpieza

y almacenamiento

Limpie el producto con un paño húmedo

yundetergente suave, retire el exceso de agua

y detergente con un trapo y deje secar a fondo.

Guarde este producto lejos de herramientas

u otros objetos que pudieran dañarlo.

Español

que la sujeción en C empiece a entrar en la

ranura oculta del interior del orificio; en ese

momento, puede que oiga un «clic». Una

vez encajada la sujeción en C en la ranura,

el pasador ofrecerá menos resistencia.

NOTA: Debido a los ajustados márgenes

de fabricación, al instalar el pasador

puede ser necesario evitar que el

grillete se comprima para que el anillo

elástico se active correctamente.

Paso 4

Para asegurarse de que el pasador esté

bien acoplado, intente sacar el pasador

aplicando una presión muy ligera; si hay

resistencia, es que el pasador está bien

encajado y ya se puede apretar del todo.

Si el pasador no ofrece resistencia al

sacarlo, extráigalo e instale otro nuevo.

Características

Fijaciones para herramientas con doble anilla tipo D

N.º de Peso máx. Distancia de

componente de las herramientas separación*

42110 4,54 kg (10 lbs) 2,5 cm (1”)

42111 6,80 kg (15 lbs) 2,5 cm (1”)

42112 6,80 kg (15 lbs) 5 cm (2”)

Fijaciones para herramientas con grilletes

N.º de Peso máx. de Distancia de

componente las herramientas separación

42131 2,27 kg (5 lbs) 2,5 cm (1”)

42132 4,54 kg (10 lbs) 2,5 cm (1”)

42133 6,80 kg (15 lbs) 5 cm (2”)

*Para determinar a qué distancia podría caer una herramienta antes de detenerse, sume la distancia de separación de todos

los productos empleados.

Deutsch

DOPPELDRING UND

SCHÄKEL WERKZEUG

BEFESTIGUNGEN

Art.NR. , , , , , 

Wichtige Hinweise

Werkzeugbefestigungen in der Art

von Doppel-D-Ringen und Schäkeln

sind nur für Handwerkzeuge bis zum

zulässigen Maximalgewicht und

Werkzeug-Sicherungsbänder mit einer

Länge von maximal152cm bestimmt.

Dieses Produkt ist ausschließlich

für Fachkräfte bestimmt, die im

Umgang mit Handwerkzeugen

bei Höhenarbeiten und/oder nahe

maschinellen Anlagen ausgebildet sind.

Vor jedem Gebrauch auf Schäden

und Funktionstüchtigkeit prüfen:

1. Die gesamte Ausrüstung auf

Abrieb, Verformung, Einschnitte

und scharfe Kanten prüfen.

2. Funktionalität der Bolzensicherung

und Festigkeit überprüfen.

3. Bei einem der oben genannten

Anzeichen, bei einer Beschädigung

oder bei mangelhafter Funktion:

Die Sicherheitsausrüstung

keinesfalls verwenden, sondern

in ein Sperrlager einlagern.

 Bewahren Sie diese

Gebrauchsanleitung sorgfältig auf.

 Lesen Sie die Gebrauchsanleitung vor

der Verwendung dieser Ausrüstung

sorgfältig durch und stellen Sie sicher,

dass Sie alle Punkte verstanden haben.

Gebrauchsanleitung

Anwendbare Sicherheitsnormen

Erfüllt oder übertrit:

ANSI/ISEA121-2018

Sicherheitshinweise

WARNUNG!Stets geeignete

Schutzausrüstung tragen. Dieses

Produkt nicht an oder nahe rotierenden

Maschinenteilen verwenden.



Kann elektrisch leitendes Material enthalten.

Der Originalzustand des Produkts darf

in keinster Weise verändert werden.

Anbringung

Siehe Abbildungen auf Seite3

Schritt1

Die Verriegelungsschäkel sind bestimmt

für Werkzeuge mit größeren Enden oder

aufgebohrten Griffen wie bei Hämmern

und anderen Werkzeugen mit Grifffläche.

Vor der Montage sicherstellen, dass der

Sicherungsring auf dem Bolzen ist. Er umfasst

das Bolzengewinde mit etwas Spiel.

Schritt2

Entweder die Schäkelbohrungen auf die

Bohrung des Werkzeuggris ausrichten oder

den Schäkel über den Schlüssel ziehen.

Schritt3

Den Bolzen einstecken, bis die

Gewinde ineinandergreifen. Mit einem

Schlitzschraubendreher im Uhrzeigersinn

eindrehen. Beim Eindrehen wird irgendwann

ein Widerstand spürbar, wenn der

Sicherungsring beginnt, in die verborgene

Nut in der Bohrung einzurasten; dann kann

auch ein deutliches Klicken zu hören sein.

Materialien

EPDM-Kautschuk, Nylon und vernickelter Stahl.

Wartung, Reinigung und Lagerung

Mit einem feuchten Tuch und milder Seife

reinigen, danach sorgfältig abwischen

und gründlich trocknen.

Dieses Produkt abseits von Werkzeugen

und anderen Gegenständen lagern, die

Beschädigungen verursachen könnten.

Deutsch

Sobald der Sicherungsring in die

Nut eingerastet ist, hat der Bolzen

einen geringeren Widerstand.

HINWEIS: Aufgrund der geringen

Fertigungstoleranzen kann es beim

Eindrehen des Bolzens erforderlich sein,

das Zusammendrücken des Schäkels

zu begrenzen, damit der Sicherungsring

ordnungsgemäß funktionieren kann.

Schritt4

Um sicherzustellen, dass der Bolzen richtig

sitzt, versuchen, den Stift mit sehr wenig

Kraft wieder herauszuziehen. Wenn ein

Widerstand zu spüren ist, sitzt der Bolzen

richtig und kann jetzt vollständig angezogen

werden. Wenn beim Herausziehen kein

Widerstand zu spüren ist, den Bolzen

entfernen und einen neuen Bolzen eindrehen.

Technische Daten

Doppel-D-Ring-Werkzeugbefestigungen

Art.-Nr. Max. Werkzeuggewicht Auffangstrecke*

42110 4,54 kg 2,5 cm

42111 6,80 kg 2,5 cm

42112 6,80 kg 5 cm

Schäkel-Werkzeugbefestigungen

Art.-Nr. Max. Werkzeuggewicht Auffangstrecke*

42131 2,27 kg 2,5 cm

42132 4,54 kg 2,5 cm

42133 6,80 kg 5 cm

*Um zu bestimmen, wie tief ein Werkzeug fallen könnte, bei jedem verwendeten Produkt die Auffangstrecke hinzurechnen.

Français

ACCESSOIRES

D’OUTIL DOUBLE

ANNEAU EN

DETMANILLE

Pièces N° , , ,

, , 

Remarques importantes

Les accessoires d’outil de type double

anneau en D et manille ne sont

compatibles qu’avec des outils manuels

pesant au maximum le poids spécifié

et les attaches d’outil mesurant jusqu’à

152cm (5pi) maximum de longueur.

Ce produit est destiné à être utilisé

par du personnel dûment formé

et informé concernant le travail

en hauteur et/ou à proximité de

machines avec des outils manuels.

Avant chaque utilisation, vérifier

l’absence de dommages et le bon

fonctionnement du produit:

1. Contrôler l’absence d’abrasions,

dedéformations, de coupures et de

bords tranchants sur le matériel.

2. Contrôler le fonctionnement et le

bon serrage de l’axe de blocage.

 Conserver ces instructions.

 Lire et comprendre les instructions

avant d’utiliser cet équipement.

Manuel

d’instructions

Normes de sécurité applicables

Est conforme ou dépasse:

ANSI / ISEA 121-2018

Consignes de sécurité

AVERTISSEMENT!Toujoursporter les

équipements de protection appropriés.

Ne pas utiliser ce produit sur ou

àproximité d’équipements rotatifs.

Peut contenir des matériaux

conducteurs électriques.

Ne modifier d’aucune manière le produit

par rapport à son état d’origine.

Installation

Voir les images à la page 3

Étape1

Les manilles de blocage sont prévues pour

être utilisées sur les outils munis d’embouts

élargis ou les manches munis de trou comme

ceux présents sur les marteaux et d’autres

outils à manche. Contrôler que le clip en

forme de C est convenablement monté sur

l’axe avant de procéder au montage. Il doit

apparaître lâche autour de la rainure de l’axe.

Étape2

Avec la manille mise de côté, aligner le trou

sur la manille avec le trou sur le manche

de l’outil ou monter la manille sur la clé.

3. Le cas échéant ou en cas de dommage

ou encore de dysfonctionnement,

ne pas utiliser et toujours

isoler dans un endroit sûr.

Matériaux

Caoutchouc EDPM, nylon et acier plaqué

ennickel.

Entretien, nettoyage et stockage

Nettoyer avec un chion humide et du savon

doux, enlever le surplus et bien sécher.

Ranger ce produit loin d’outils et d’autres

objets susceptibles de l’endommager.

Français

Étape3

Introduire l’axe et engager les filetages à l’aide

d’un tournevis à bout droit ou plat. Continuer

à tourner l’axe dans le sens des aiguilles d’une

montre. Durant le montage de l’axe, de la

résistance devrait se faire ressentir lorsque

le clip en forme de C commence à pénétrer

dans la rainure dissimulée dans l’alésage,

après quoi un clic devrait retentir. Une fois le

clip en forme de C monté à l’intérieur de la

rainure, l’axe opposera moins de résistance.

Rem.: En raison des marges de tolérance de

fabrication étroites, il peut s’avérer nécessaire,

durant la pose de l’axe, d’empêcher la

manille de se comprimer pour permettre

au circlip de s’activer correctement.

Spécifications

Accessoires d’outil – double anneau en D

Réf. Poids max. outil Distance de sécurité*

42110 4,54 kg (10 lb) 2,5 cm (1 po)

42111 6,80 kg (15 lbs) 2,5 cm (1 po)

42112 6,80 kg (15 lb) 5 cm (2 po)

Accessoires d’outil – manille

Réf. Poids max. outil Distance de sécurité*

42131 2,27 kg (5 lb) 2,5 cm (1 po)

42132 4,54 kg (10 lb) 2,5 cm (1 po)

42133 6,80 kg (15 lb) 5 cm (2 po)

*Pour déterminer jusqu’où un outil pourrait tomber avant de s’arrêter, additionner la distance de sécurité de tous

les produits utilisés.

Étape4

Pour un engagement approprié de l’axe,

essayer de tirer sur ce dernier en exerçant une

légère pression. En cas de résistance, cela

signifie que l’axe est monté convenablement et

il est alors possible de le serrercomplètement.

Le cas contraire, déposer l’axe etrefaire

l’opération avec un axe neuf.

This manual suits for next models

Table of contents

Languages:

Other Guardian Safety Equipment manuals

Guardian

Guardian G-LR User manual

Guardian

Guardian 01608 User manual

Guardian

Guardian PitchPro User manual

Guardian

Guardian HALO BIG BLOCK SRL-LE User manual

Guardian

Guardian 42113 User manual

Guardian

Guardian G-Rail User manual

Guardian

Guardian 10920 User manual

Guardian

Guardian B7-COMFORT User manual

Guardian

Guardian CR3 SELF-RETRACTING LIFELINE User manual

Guardian

Guardian FABXR User manual

Guardian

Guardian VERTICAL LIFELINE User manual

Guardian

Guardian ProTec User manual

Guardian

Guardian CR3-EDGE SELF-RETRACTING LIFELINE User manual

Guardian

Guardian Diablo 42009CSA User manual

Guardian

Guardian Halo SRL Series User manual

Guardian

Guardian 10736 User manual

Guardian

Guardian 00230 User manual

Guardian

Guardian FABX User manual

Guardian

Guardian FABX User manual

Guardian

Guardian EXPOSURE LAS User manual

Guardian

Guardian 01205 User manual

Guardian

Guardian ProTec Setup guide

Guardian

Guardian 42102 User manual

Guardian

Guardian 10870 User manual

Popular Safety Equipment manuals by other brands

Innova

Innova Xtirpa Instruction and safety manual

bolle SAFETY

bolle SAFETY B810 quick start guide

SHENZHEN FANHAI SANJIANG ELECTRONICS

SHENZHEN FANHAI SANJIANG ELECTRONICS A9060T instruction manual

Hiltron security

Hiltron security POWER8E Installation and use manual

Hatco

Hatco B-950P installation guide

Sitec

Sitec TX MATIC operating manual

TEUFELBERGER

TEUFELBERGER GRIP 12 Manufacturer's information and instructions for use

MSA

MSA PremAire System Operation and instructions

AMC

AMC 1022M Series instruction manual

Trinity

Trinity CASS S3 Assembly manual

CMC

CMC Helitack HotSeat quick guide

Force

Force P-35 instruction manual

ACM

ACM SAFETY D200 Instructions and warnings

Honeywell

Honeywell Miller H-Design DuraFlex User instruction manual

ROCK

ROCK P-451 AS user guide

Power first

Power first 2XYR7A Operating instructions and parts manual

SCHUBERTH

SCHUBERTH SHP 28-C manual

Trango

Trango CINCH user manual
