Graco Silhouette User manual
TM
Silhouette
www.gracobaby.com
OWNER'S MANUAL
MANUEL D'UTILISATEUR
MANUAL DEL PROPIETARIO
©2011 Graco PD162884B 1/11
2
Failure to follow these warnings and the
assembly instructions could result in serious injury or death.
• PLEASE SAVE OWNER’S
MANUAL FOR FUTURE USE.
• TO PREVENT SERIOUS INJURY
OR DEATH FROM CHILD
FALLING OR BEING
STRANGLED IN STRAPS:
• Always use seat belt. After
fastening buckles, adjust belts
to get a snug fit around your
child.
• Never leave child unattended.
• Stop using swing when child
attempts to climb out or
reaches 30 pounds (13.6 kg).
• Some newborns cannot sit in
a reclined or upright position
and have special needs. Check
with your doctor about when
to start using this swing. Do
not use with a child that
weighs less than 5.5 pounds
(2.5 kg). Use in most reclined
position until child can sit up
unassisted.
• STRANGULATION HAZARD:
• DO NOT place swing in any
location where there are cords,
such as window blind cords,
drapes, phone cords, etc.
• Strings can cause
strangulation. DO NOT place
items with a string around your
child’s neck, such as hood
strings or pacifier cords.
• DO NOT suspend strings over
the swing or attach strings to
toys.
• DO NOT USE SWING without
the seat cover.
• DISCONTINUE USING YOUR
SWING should it become
damaged or broken.
• THIS PRODUCT REQUIRES
ADULT ASSEMBLY. Follow
assembly instructions
carefully. If you experience
any difficulties, please contact the
Customer Service Department.
3
Manquer de suivre ces avertissements et les instructions
d'assemblage peut entraîner de sérieuses blessures ou un décès.
• DANGER D'ÉTRANGLEMENT:
• NE PAS installer la balançoire
à un endroit ou il y a des
cordons, tels les stores, les
rideaux ou téléphones, etc.
• Les cordons peuvent causer des
étranglements. NE PAS placer
d'articles attachés à un cordon
autour du cou de votre enfant,
suspendre des cordons
au-dessus de la balançoire ou
attacher des cordons aux jouets.
• NE PAS suspendre de ficelles sur
la balançoire ou attacher des
cordons aux jouets.
• NE PAS UTILISER LA
BALANÇOIRE sans la housse
de siège.
• CESSEZ L'UTILISATION DE
VOTRE BALANÇOIRE si elle
est endommagée ou cassée.
• CE PRODUIT EXIGE
ASSEMBLAGE PAR UN
ADULTE. Suivre
soigneusement les
instructions d’assemblage.
Si vous rencontrez des difficultés,
contactez le département du
service à la clientèle.
• VEUILLER GARDER LE
MANUEL D’UTILISATEUR
POUR USAGE ULTÉRIEUR.
• POUR PRÉVENIR DE
SÉRIEUSES BLESSURES OU
LA MORT D'UN ENFANT
EN TOMBANT OU PAR
ÉTRANGLEMENT AVEC LES
COURROIES:
• Toujours se servir de la ceinture
de sécurité. Après avoir attaché
les boucles, régler les ceintures
pour qu'elles s'ajustent
parfaitement au corps de
l'enfant.
• Ne jamais laisser l’enfant sans
supervision.
• Cessez l’usage de la balançoire
lorsque l’enfant tente de se
hisser hors de la balançoire
ou atteint 30 livres (13.6 kg).
• Il y a des nouveau-nés qui ne
peuvent pas s'asseoir dans une
position inclinée ou assise et
ont des besoins spéciaux.
Vérifiez avec votre docteur
pour savoir quand commencer
à utiliser cette balançoire. Ne
pas utiliser avec un enfant qui
pèse moins de 5,5 livres
(2,5 kg). Utilisez dans la
position la plus inclinée jusqu'à
ce que l'enfant puisse s'asseoir
sans aide.
4
Si no se cumplen estas advertencias y se siguen las instrucciones
de armado, podría resultar en lesiones graves o la muerte.
• PELIGRO DE
ESTRANGULACIÓN:
• NO coloque el columpio en
ningún lugar donde haya
cordones, tales como
cordones de cortinas,
persianas, teléfonos, etc.
• Los cordones pueden causar
estrangulación. NO coloque
artículos con un cordón
alrededor del cuello de su
bebé, tal como cordones de
capuchas o cordones de
chupetes.
• NO suspenda los cordones
sobre el columpio ni ponga
cordones a los juguetes.
• NO USE EL COLUMPIO sin
la funda del asiento.
• DEJE DE USAR EL COLUMPIO
si resulta dañado o roto.
• ESTE PRODUCTO REQUIERE
EL ARMADO DE UN
ADULTO. Siga las
instrucciones de
armado detenidamente.
Si experimenta alguna
dificultad, por favor contacte
al Departamento de Servicio
al Cliente.
• POR FAVOR, CONSERVE EL
MANUAL DEL PROPIETARIO
PARA UTILIZARLO EN EL
FUTURO.
• PARA EVITAR LESIONES
GRAVES O LA MUERTE
DEBIDO A LA CAÍDA DEL
NIÑO O LA
ESTRANGULACIÓN CON LAS
CORREAS:
• Use siempre el cinturón de
seguridad. Después de ajustar
las hebillas, ajuste las correas
para obtener un calce
apretado alrededor de su niño.
• Nunca deje a su niño
desatendido.
• Deje de usar el columpio
cuando el niño trate de
subirse a la baranda o
pese 30 libras (13.6 kg).
• Algunos recién nacidos
no pueden sentarse en la
posición reclinada o vertical y
tienen necesidades especiales.
Consulte a su médico cuándo
comenzar a usar este
columpio. No lo use con
un niño que pese menos
de 5,5 libras (2,5 kg). Úselo en
la posición más reclinada hasta
que el niño pueda
sentarse sin ayuda.
5

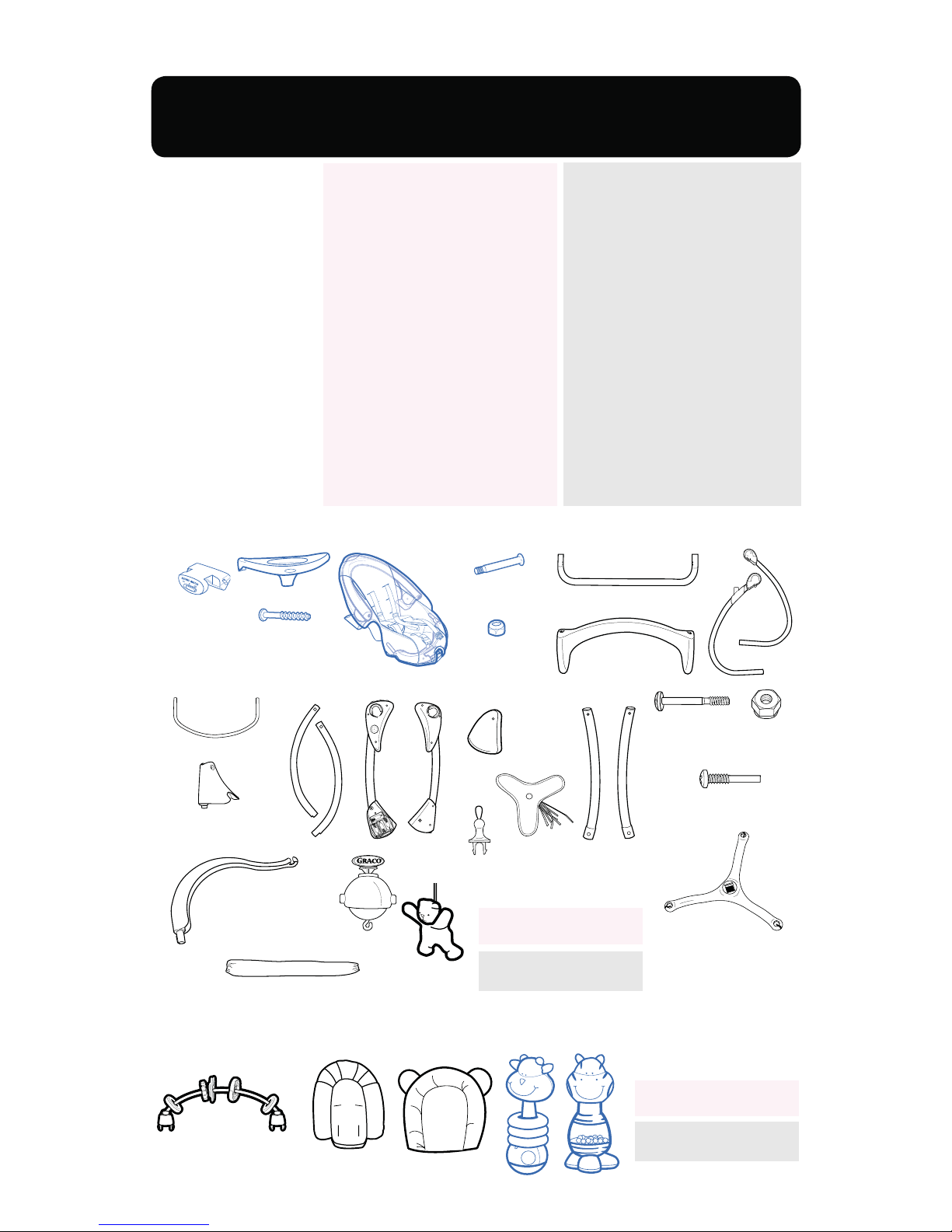

Parts list • Liste des pièces
• Lista de las piezas
Toy style may vary
Los estilos de los juguetes
pueden variar
Modèle de jouet peuvent
varier
This model may
not include some
features shown
below. Check
that you have all
the parts for this
model BEFORE
assembling your
product. If any
parts are missing,
call Customer
Service.
Tools required:
Screwdriver
Este modelo podría no
incluir algunas de las
características que se
indican a continuación.
Verifique que tiene
todas las piezas de este
modelo ANTES de armar
su producto. Si falta
alguna pieza, llame al
Departamento de
Servicio al Cliente.
Herramientas
necesarias:
Destornillador
Ce modèle pourrait ne
pas inclure certaines
caractéristiques illustrées
ci-dessous. Vérifiez que
vous avez toutes les
pièces pour ce modèle
AVANT d'assembler
ce produit. S'il vous
manque des pièces,
communiquez avec notre
service à la clientèle.
Outils nécessaires:
Tournevis
ALL MODELS • TOUS MODÈLES • TODOS MODELOS
FEATURES ON CERTAIN MODELS • CARACTÉRISTIQUES SUR
CERTAINS MODÈLES • CARACTERÍSTICAS EN CIERTOS MODELOS
2X
R20X4d.c
3
DX4
1.5VX4
2x 2x
2x
Toy style may vary
Los estilos de los juguetes
pueden variar
Modèle de jouet peuvent
varier
3x
2X
2X
2x
6

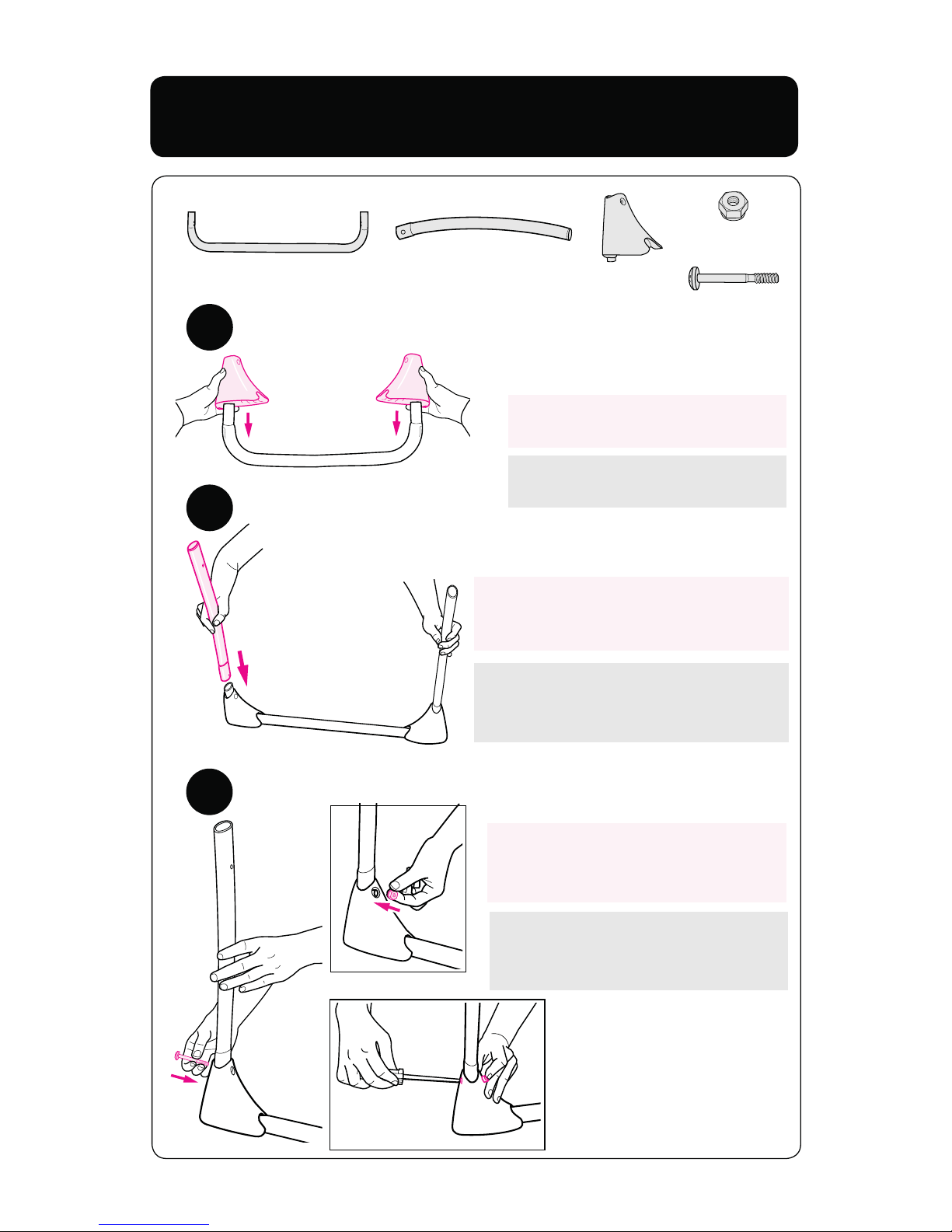

Assembly • Assemblage • Montaje
2X
2X
2X
G
2X
Place feet on “U”-shaped tube
as shown.
FAttach rear leg to “U” tube, as
shown. Repeat for other rear leg.
Secure foot with nut and bolt.
Repeat on other side
Ponga las patas en el tubo con
forma de U como se indica.
Installer les pieds sur le tube
en «U», tel qu’illustré.
Conecte la pata trasera al tubo en
U, como se indica. Repita el
proceso en la otra pata trasera.
Fixer la patte arrière au tube en
«U», tel qu’illustré. Répéter
l’opération avec l’autre patte.
Asegure la pata con la tuerca y
perno. Repita el procedimiento
del otro lado
Fixer solidement le pied avec un
boulon et un écrou. Répéter
cette opération de l’autre côté
E
7
R20X4d.c
3
DX4
1.5VX4

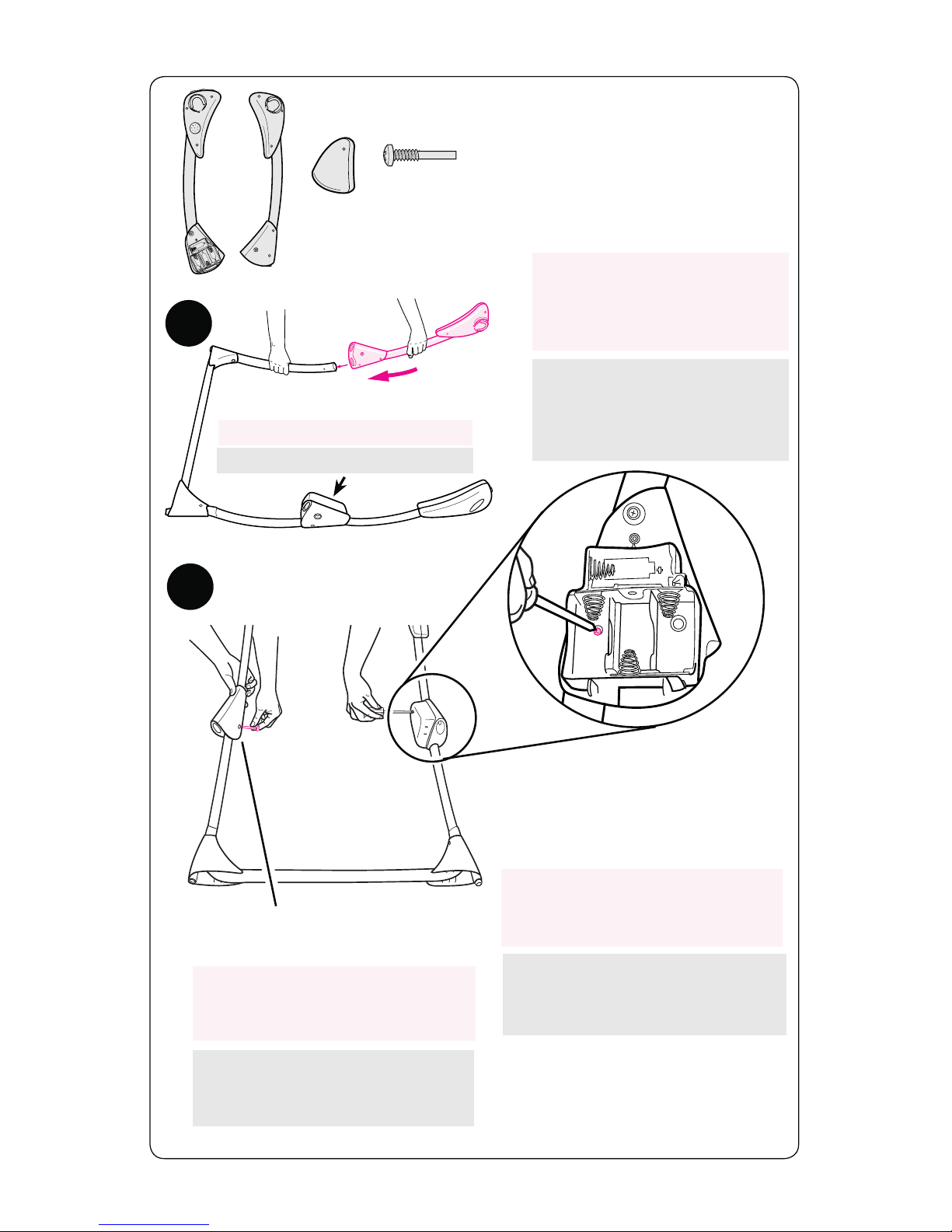

2X Slide upper arm onto rear
leg. Repeat on other side
Deslice el brazo superior
sobre la pata trasera. Repita
el procedimiento del otro
lado.
Faire glisser le bras
supérieur sur la patte
arrière. Répéter cette
opération de l’autre côté.
Battery compartment
Compartimiento de las pilas
Compartiment de la pile
H
Insert screw into hole to secure
the other leg. Replace lid.
Inserte el tornillo en el agujero
para asegurar la otra pata.
Vuelva a poner la tapa.
Insérer la vis dans l’orifice pour
fixer l’autre pied. Replacer le
couvercle.
Secure leg and arm
connector with screw.
Asegure la conexión de la pata
y el brazo con el tornillo.
Fixer solidement le
connecteur de la patte
et du bras avec une vis.
R20X4d.c
DX4
I
8
K

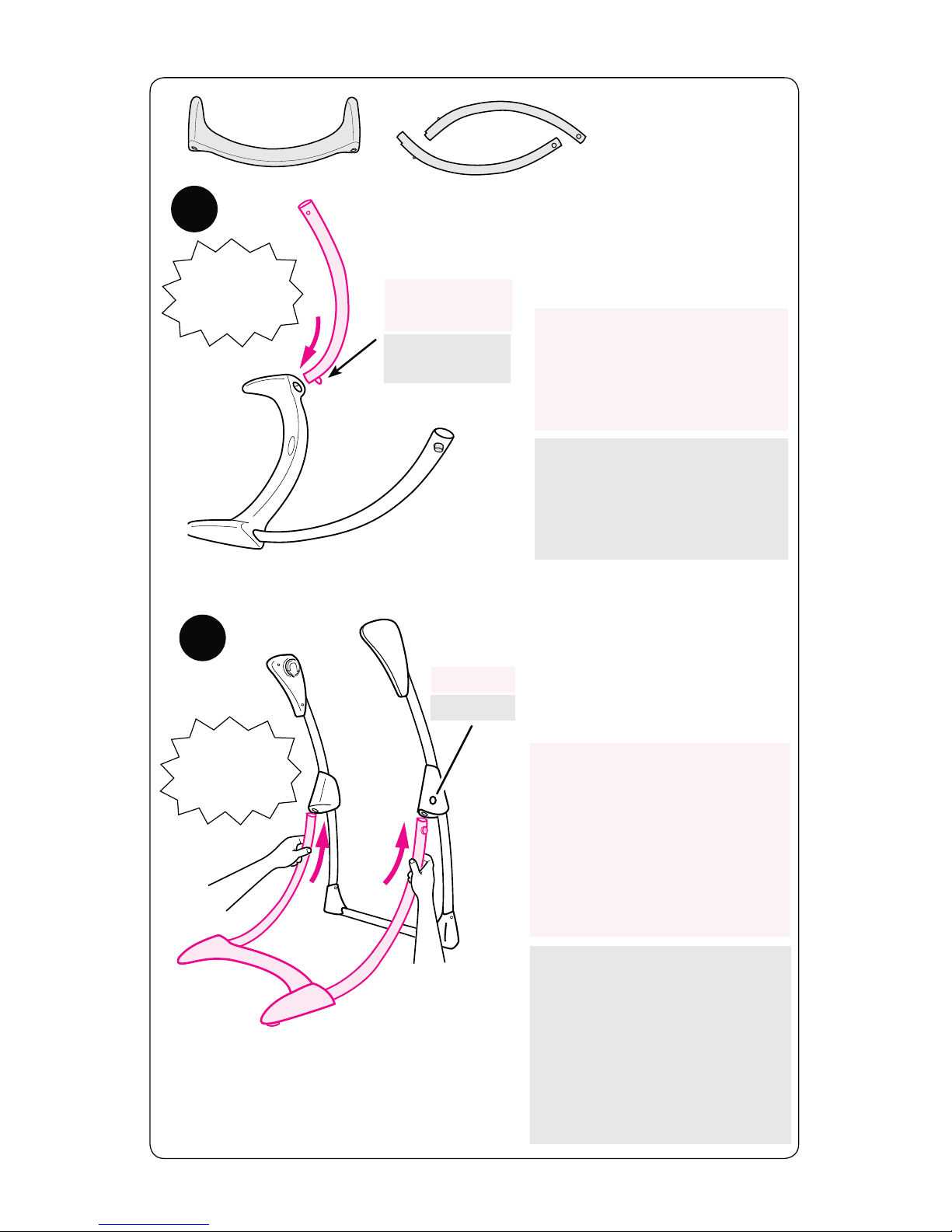

Push front leg tubes into
crossbrace until the metal
buttons snap inside the
crossbrace.
SNAP!
ENCLENCHEZ!
¡RUIDO!
Empuje los tubos de las
patas delanteras en la placa
de cruce hasta que los bot-
ones de metal se
traben en su interior.
Pousser les tubes de la
patte avant dans la traverse
jusqu’à ce que les boutons
de métal s’enclenchent
dans la traverse.
Push front leg assembly into
leg connectors as shown.
Buttons on sides of legs
snap through holes on each
side of swing.
Empuje el ensamblaje de las
patas delanteras en las
conexiones de las patas
como se indica. Los botones
en los costados de las patas
se traban a través de los
agujeros en cada costado
del columpio.
Pousser le module de patte
avant dans les connecteurs
de pattes, tel qu’illustré.
Les boutons qui sont situés
sur les côtés des pattes
s’enclenchent dans des
orifices de chaque côté de
la balançoire.
J
SNAP!
ENCLENCHEZ!
¡RUIDO!
Metal button
Botón de
metal
Bouton de
métal
Hole
Agujero
Orifice
9
L
M
EN

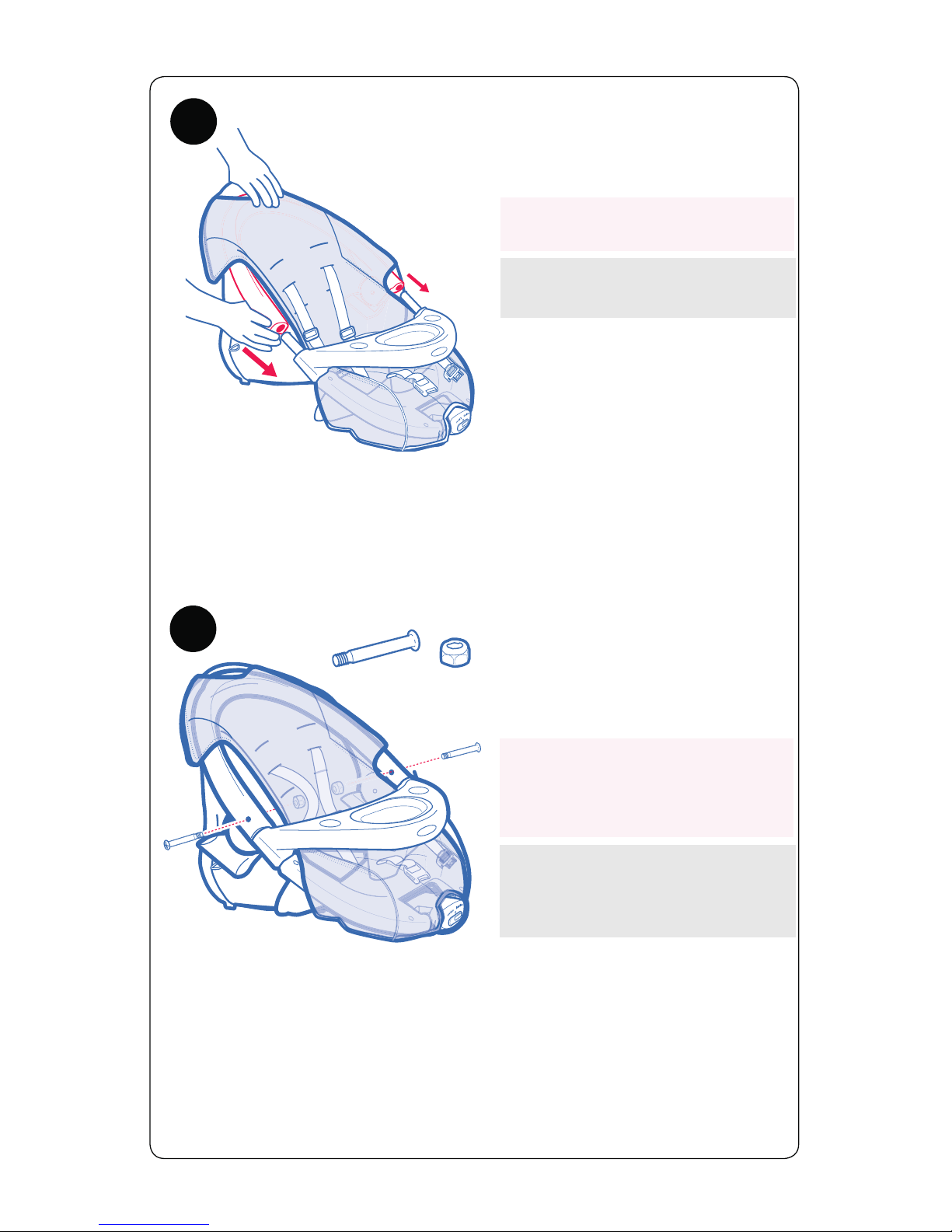

Attach vibration unit to bottom
of frame as shown.
Sujete la unidad vibratoria a la
parte de abajo del armazón
como se indica.
Fixer l’appareil vibratoire au bas
du cadre, tel qu’illustré.
Attach tray as shown.
Sujete la bandeja como se
indica.
Installer le plateau, tel
qu’illustré.
Close and secure tray.
Cierre y asegure la bandeja.
Fermer et fixer le plateau.
Assembly • Assemblage
• Montaje
2x
10
EF
Attach top of frame as shown.
Sujete la parte de arriba del
armazón como se indica.
Fixer le sommet du cadre, tel
qu’illustré.
Insert screws exactly as shown
with nuts on the inside of
frame. Tighten screws.
Inserte tornillos exactamente
como se indica con las tuercas
en el interior del armazón.
Ajuste los tornillos.
Insérer les vis exactement, tel
qu’illustré, avec les écrous à
l’intérieur du cadre. Serrer les
vis.
2x 2x
EE
