Frico SIReBX User manual

SIRe Basic Fan Heaters

Electric

With quick guide

SIReBX

Original instructions

For wiring diagram, please see last pages.

.... 54

.... 43

ES .... 64

NL .... 75

.... 95

.... 85

.... 12

.... 2

SE .... 22

DE .... 33

SIRe Basic Fan Heaters Electric

Per utilizzare

temporaneamente

l'unità senza

controllo esterno

selezionare la

modalità 0.

Ogni unità deve

avere un ID univoco

sulla relativa scheda

SIReB1X.

Guida rapida/avvio

Controllarechesianopresentituttii

componenti (vedere la sezione componenti).

Consigli per il posizionamento

L'unità di controllo sireub1 è dotata di un

sensore della temperatura ambiente integrato

ed è installata in posizione accessibile

all'utente.

La scheda sireb1x é installata vicino all’

unità. Il collegamento tra la scheda e l’ unità

ventilante deve essere adatto per 230v.

I cavi modulari rj12 (6p/6c), disponibili in

diverse lunghezze, consentono di collegare

laschedapcel'unitàdicontrollo.Cavipiù

lunghi sono disponibili come opzioni. Per le

lunghezze massime dei cavi, vedere la sezione

opzioni.

Per impedire al personale non autorizzato

di accedere all'unità di controllo, è possibile

posizionare l'unità in un altro locale e negli

ambienti si potrà installare un sensore

ambientale esterno sirertx (opzionale) per

rilevare la temperatura corretta.

Attenzione! Il sensore interno sireit02 deve

essere montato sul lato espulsione aria dell’

unità ventilante, nell’ apposito supporto.

Collegamento del sistema

Sulla base scheda pc sireb1x(x) l'unità è

ulteriormente collegata con cavo modulare

rj12 (6p/6c) in caso di collegamento in

parallelo di più unità.

Se si utilizza un sensore della temperatura

ambiente esterno sirertx, il sensore viene

collegato tramite cavo modulare rj11 (4p/4c)

a sireb1x. Il collegamento della base scheda

pc sireb1x sull'unità e dell'unità di controllo

sireub1 va effettuato con cavo modulare rj12

(6p/6c) dopo l'accensione delle altre unità.

L'alimentazione per il riscaldamento elettrico

deve essere collegata separatamente (vedere il

manuale dell'unità termoventilatore).

Schemi di collegamento

Gli schemi dei collegamenti sono nella

relativa sezione in fondo al presente manuale.

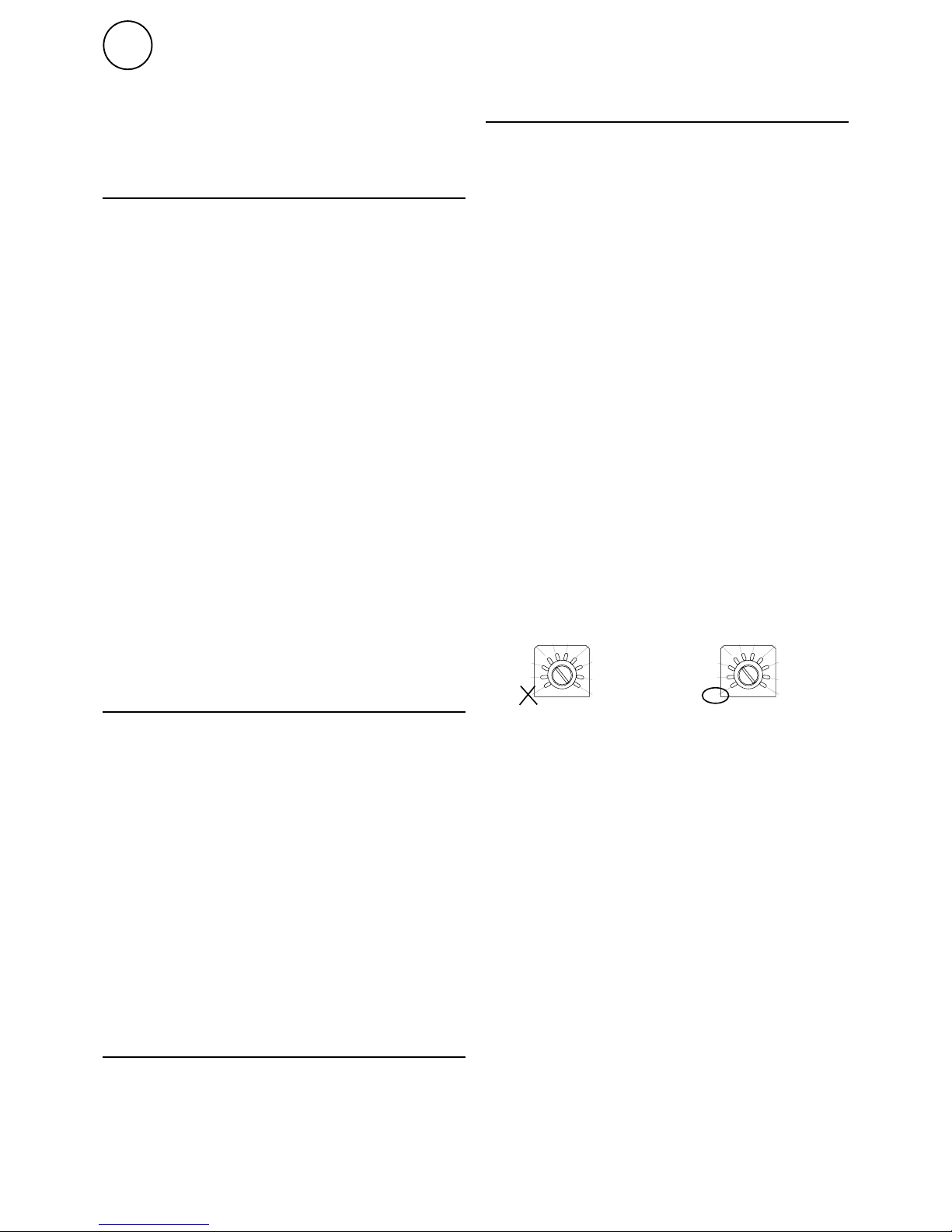

Inserimento id/funzionamento senza unita’

di controllo

Il sistema di controllo può controllare una

o più unità in parallelo (max 9). Ogni unità

deve avere un numero id univoco (1-9), che

viene impostato nel selettore id sulla scheda

pc. Ad es: unità 1: id=1, unità 2: id=3

Se per qualche motivo il controllo esterno

non è stato installato, è comunque possibile

utilizzare temporaneamente l'unità. Im questo

caso, il selettore id andrà posizionato sulla

modalità 0, come illustrato in ﬁgura.

L'impostazione è metà velocità e metà

potenza di riscaldamento.

Quando si rende necessario cambiare il

codice id l’ unita’ deve essere scollegata dalla

rete elettrica

SIRe Basic Fan Heaters Electric

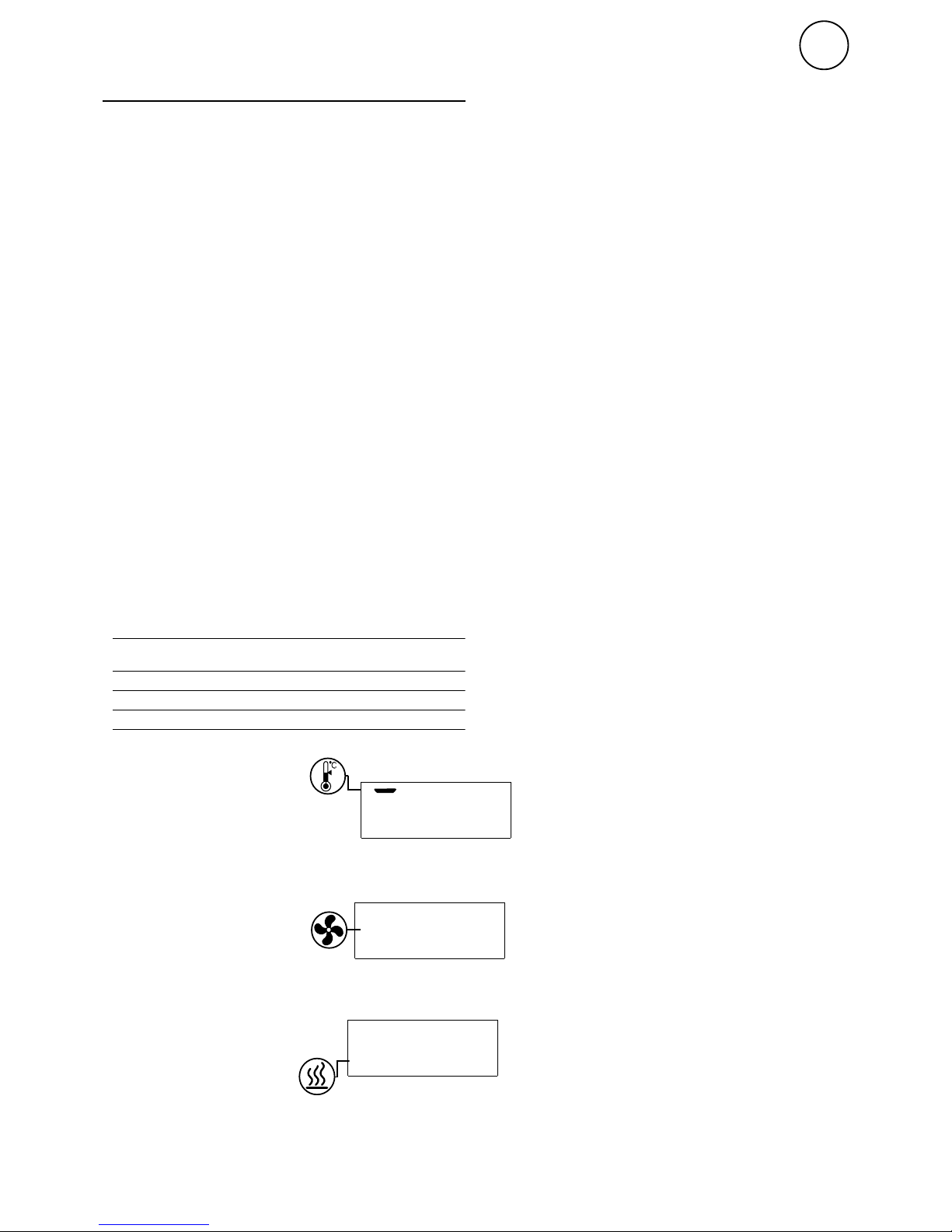

Scegliere la temperatura

ambiente desiderata 5 -

+30 °C

-3

Avvio

Il sistema è collegato all'alimentazione

elettrica. Nella ﬁnestra di stato appaiono

rapidamente tre cifre 1.4.0. (versione del

software) seguite da tre linee orizzontali.

Dopo circa 30 secondi, nella ﬁnestra di stato

appare la temperatura ambiente prevalente.

Dopo il primo avvio, effettuare le seguenti

impostazioni di base. Utilizzare le frecce su/

giù per impostare la temperatura ambiente

desiderata, il passo della velocità del

ventilatore e il passo del riscaldamento.

Per modiﬁcare un'impostazione, premere il

pulsanterotondo(Conferma):l'impostazione

inizierà a lampeggiare e potrà essere regolata

mediante le frecce su/giù.

Le impostazioni di fabbrica offrono

il controllo manuale del ventilatore e

del riscaldamento controllati tramite il

termostato. Per ulteriori alternative di

impostazione, vedere la sezione Modalità

di funzionamento. Al primo avvio possono

veriﬁcarsi codici di allarme e di errore,

solitamente reimpostabili senza che sia

richiesta alcuna azione.

Attivare il riscaldamento

0 = Senza riscaldamento

1 = Passo riscaldamento

1 possibile 2 = Passo

riscaldamento 2 possibile

(3 = Passo riscaldamento

3 possibile) Passi del

riscaldamento controllati

tramite il termostato

Scegliere il passo del

ventilatore 1-5 (alt. 1-3)

Fansteps Heatsteps

SE06-15 4 2

SE20 2 2

SE30 2 3

SIRe Basic Fan Heaters Electric

Guida rapida/avvio

Consigli per il posizionamento 54

Collegamento del sistema 54

Schemi di collegamento 54

Inserimento id/funzionamento senza unita’ di controllo 54

Avvio 55

Componenti

Sirebx 57

Opzione 58

Lunghezze max. Cavi 58

Modalità di funzionamento

Modalità di funzionamento 59

Tempo di arresto del ventilatore 59

Regolazione del riscaldamento 59

Impostazione dei valori 59

Sistema acceso/spento 59

Unità di controllo sireub1

Panoramica 60

Spiegazioni 60

Menu installatore

Menu parametri 61

Descrizione dei parametri 61

Codici di allarme ed errore

Protezione termica 62

Visualizzazione allarmi e messaggi di errore 62

Reset allarme 62

Sommario

Schemi di collegamento, vedi ultime pagine

SIRe Basic Fan Heaters Electric

SIReUB1,

unità di controllo

Basic

Copertura

per unità a

parete

SIReIT02, sensore

della temperatura

interna 2 m

SIReCC,

cavi modulari

SIReB1X, base

scheda PC esterna

Dimensioni componenti

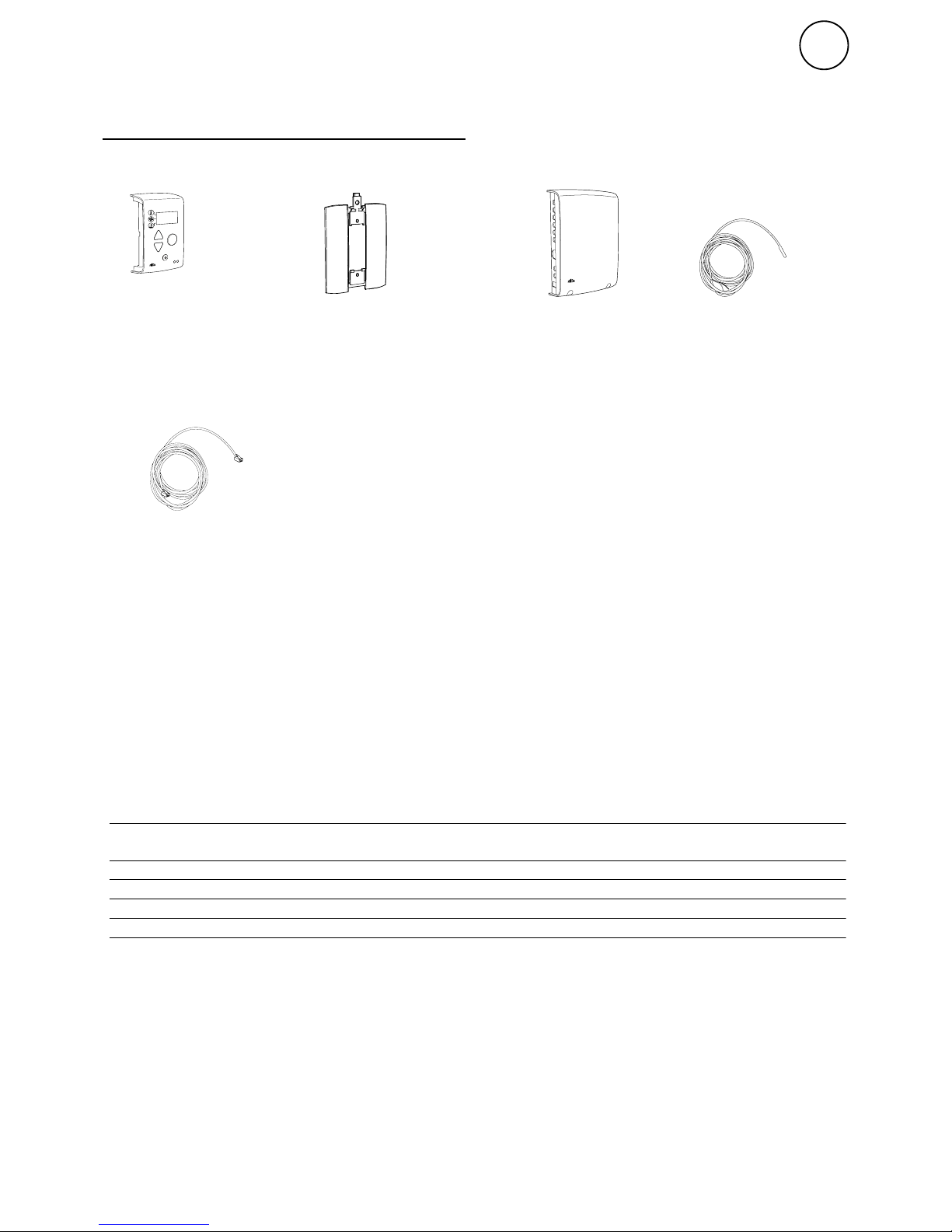

Componenti

SIReBX

Type Descrizione HxWxD

[mm]

[m]

SIReUB1 Unità di controllo Basic 120x70x35

SIRB1X Base scheda PC integrata

SIReIT02 Sensore della temperatura interna 2

SIReCC605 Cavo modulare RJ12 (6/6) 5

SIRe Basic Fan Heaters Electric

SIReCJ4,

elemento di

giunzione

SIReCJ6,

elemento di

giunzione

Lunghezze max. cavi

•CavomodulareRJ12(6p/6c)traSIReUB1eSIReB1(X):max50m.

•CavomodulareRJ12(6p/6c)tradueSIReB1(X):max50m.

•CavomodulareRJ11(4p/4c)alsensoreambienteSIReRTX:max20m.

La lunghezza massima totale dei cavi consentita nel sistema è pari a 300 m.

SIReRTX, sensore

esterno della

temperatura ambiente

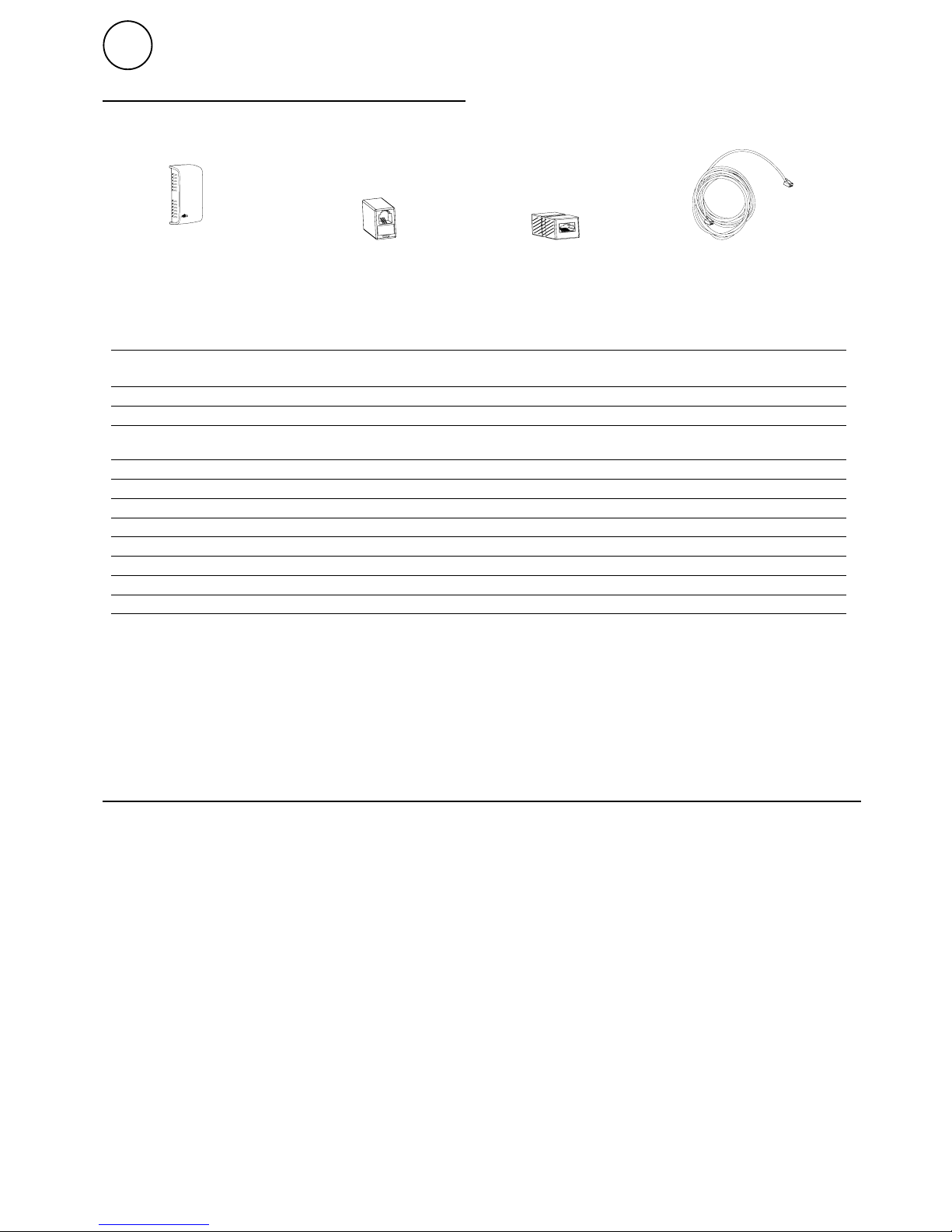

Opzione

SIReCC,

cavo modulare

Type RSK-no. E-no. Description HxWxD L

[m]

SIReRTX 673 09 22 87 510 12 Sensore esterno della temperatura ambiente 70x33x23

SIReCJ4 Elemento di giunzione tra due pezzi RJ11 (4/4)

SIReCJ6 Elemento di giunzione tra due pezzi RJ12

(6/6)

SIReCC603 673 09 23 87 510 13 Cavo modulare RJ12 (6/6) 3

SIReCC605 673 09 24 87 510 14 Cavo modulare RJ12 (6/6) 5

SIReCC610 673 09 25 87 510 15 Cavo modulare RJ12 (6/6) 10

SIReCC615 673 09 26 87 510 16 Cavo modulare RJ12 (6/6) 15

SIReCC403 673 09 27 87 510 17 Cavo modulare RJ11 (4/4) 3

SIReCC405 673 09 28 87 510 18 Cavo modulare RJ11 (4/4) 5

SIReCC410 673 09 29 87 510 19 Cavo modulare RJ11 (4/4) 10

SIReCC415 673 09 30 87 510 20 Cavo modulare RJ11 (4/4) 15

SIRe Basic Fan Heaters Electric

Modalità manuale

Regolare l'impostazione della temperatura

sottoi5°Cenellanestradistato

appariranno i seguenti simboli = modalità

manuale.

In modalità manuale, i passi del ventilatore

e del riscaldamento sono entrambi controllati

manualmente.

Modalità automatica

CambiareilparametroP04da0a1(vedere

l'elenco dei parametri alla pagina seguente)

per attivare la modalità automatica. Il

termostato controlla sia il ventilatore che il

riscaldamento

Tempo di arresto del ventilatore

Dopo l'attivazione del riscaldamento, il

ventilatore rimane in funzione per raffreddare

l'unità. Il tempo di arresto del ventilatore

è pari a 180 secondi o più breve se la

temperaturainternaèinferiorea+30°C

(solo per unità con sensore della temperatura

interna).

Regolazione del riscaldamento

Quando la temperatura ambiente scende al

di sotto della temperatura di setpoint viene

attivato il primo passo del riscaldamento. Se

la temperatura continua a scendere, viene

attivato un altro passo (vedere la descrizione

del parametro P.00).

Temperatura

Impostazione dei valori

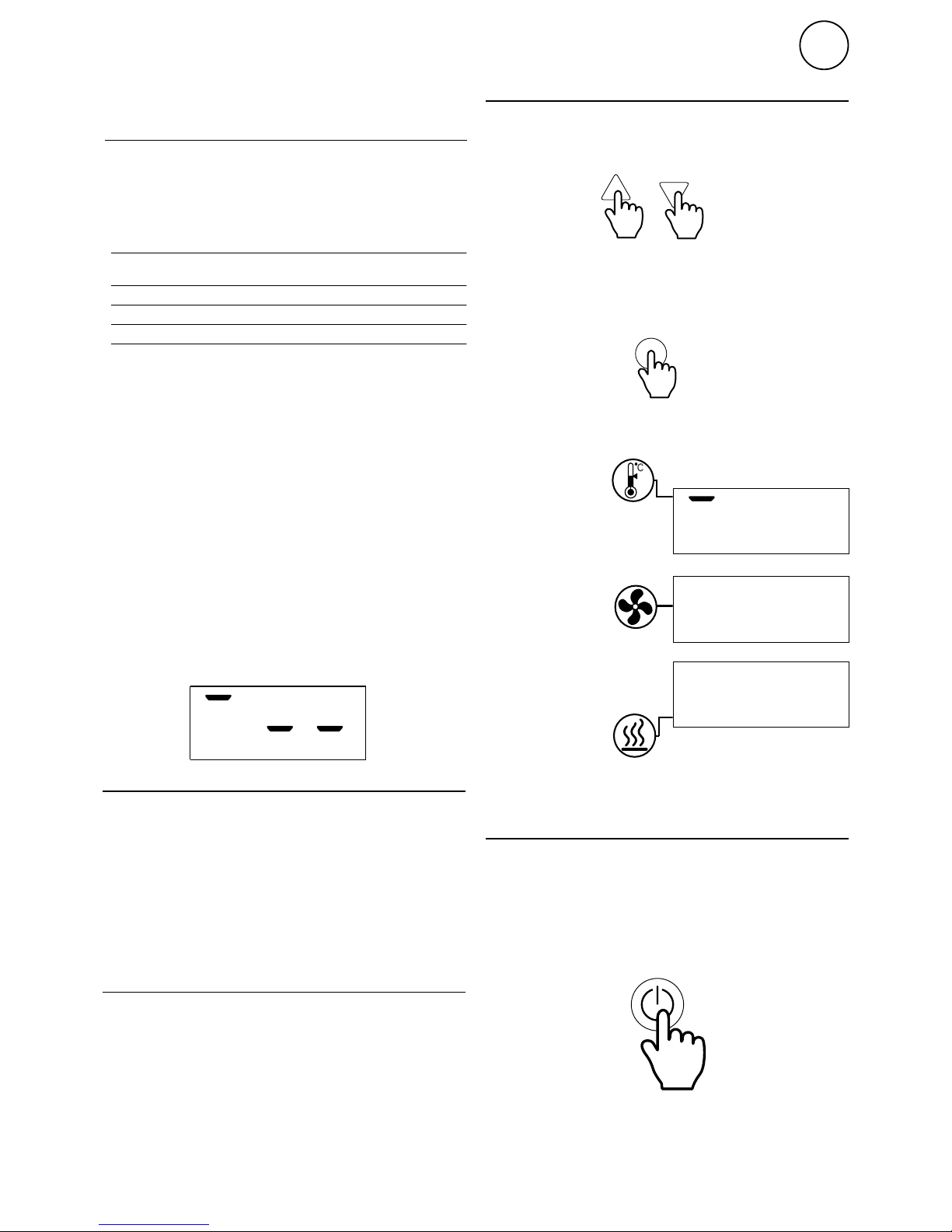

Utilizzare le frecce su/giù per selezionare la

temperatura ambiente, il passo della velocità

del ventilatore e il passo del riscaldamento.

Premere il pulsante di conferma e le cifre

inizieranno a lampeggiare. Ora è possibile

regolare il valore mediante le frecce su/giù,

quindi confermare.

Passo

riscaldamento

Modalità di funzionamento

Le impostazioni di fabbrica offrono il

controllo manuale del ventilatore e del

riscaldamento controllati tramite il

termostato al passo selezionato.

Passo velocità

ventilatore

Modalità di funzionamento

Sistema acceso/spento

Premere il pulsante ON /OFF per 2 secondi

per spegnere il sistema. Le funzioni di

sicurezza dell'unità sono ancora attivate

quando il sistema viene spento, il che signiﬁca

che il ventilatore potrebbe rimanere in

funzione per un istante dopo la selezione della

modalità OFF.

-3

Fansteps Heatsteps

SE06-15 4 2

SE20 2 2

SE30 2 3

SIRe Basic Fan Heaters Electric

Allarme LED rosso

Freccia giù

Scorrimento

verso il basso

Freccia su

Scorrimento

verso l'alto Conferma

Temperatura ambiente

desiderata

Segnale funzionamento LED

verde

Pulsante ON/OFF

Finestra di stato

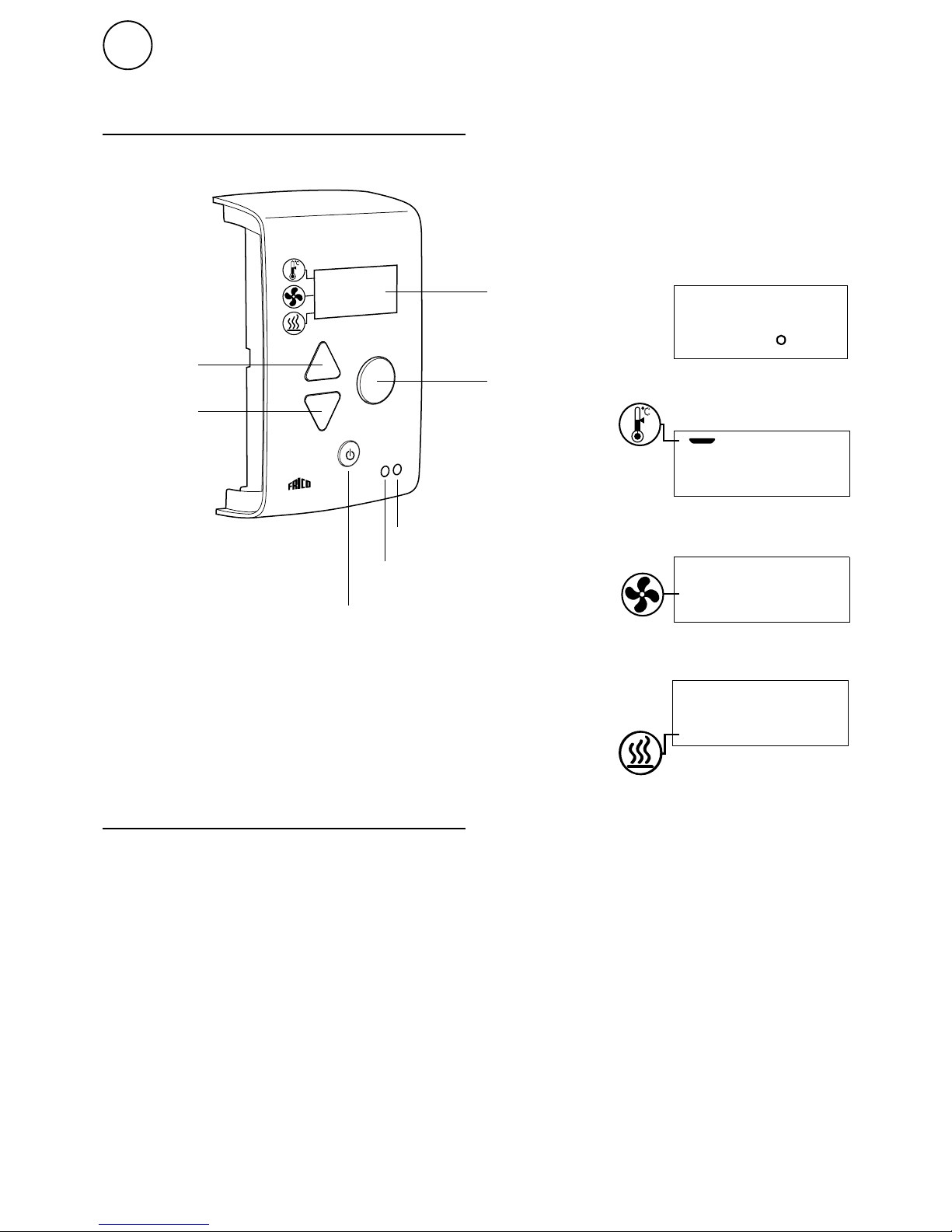

Spiegazioni

Finestra di stato

La ﬁnestra di stato è suddivisa in quattro

display principali: temperatura ambiente

prevalente e desiderata, passi del ventilatore

e del riscaldamento. Nella ﬁnestra di stato

appariranno inoltre i codici di allarme e le

impostazioni dei parametri.

Freccia su

Scorrere il menu verso l'alto per aumentare

un'impostazione.

Temperatura ambiente

prevalente

Passo velocità ventilatore

Passo riscaldamento

Unità di controllo SIReUB1

Panoramica

Freccia giù

Scorrere il menu verso il basso per diminuire

un'impostazione.

Conferma

Per accedere al menu Installatore, scegliere

i parametri e confermare l'impostazione

regolata.

Dopo circa 20 secondi, l'unità di controllo

visualizzerà di nuovo la temperatura

prevalente.

208

-3

SIRe Basic Fan Heaters Electric

P.01 Allarme surriscaldamento ON/OFF

Possibilità di bloccare l'allarme (solo per unità

con sensore della temperatura interna).

P.02Tempo di arresto

Durata del funzionamento del ventilatore

dopo l'attivazione del riscaldamento (solo per

unità con sensore della temperatura interna).

P.03 Limite temperatura per arresto

Il tempo di arresto viene cancellato se la

temperatura interna scende sotto questo

valore impostato (solo per unità con sensore

della temperatura interna).

P.04 Controllo ventilatore

Selezionare la modalità manuale (0) o

automatica (1). Per ulteriori informazioni,

vedere la sezione Modalità di funzionamento.

P.05Temperatura interna

Temperatura interna prevalente. Quando

sono collegate più unità, viene mostrato solo

il valore di picco (solo per unità con sensore

della temperatura interna).

P.06 - P.13Tempo di funzionamento

Tempo di funzionamento per i passi del

ventilatore e del riscaldamento.

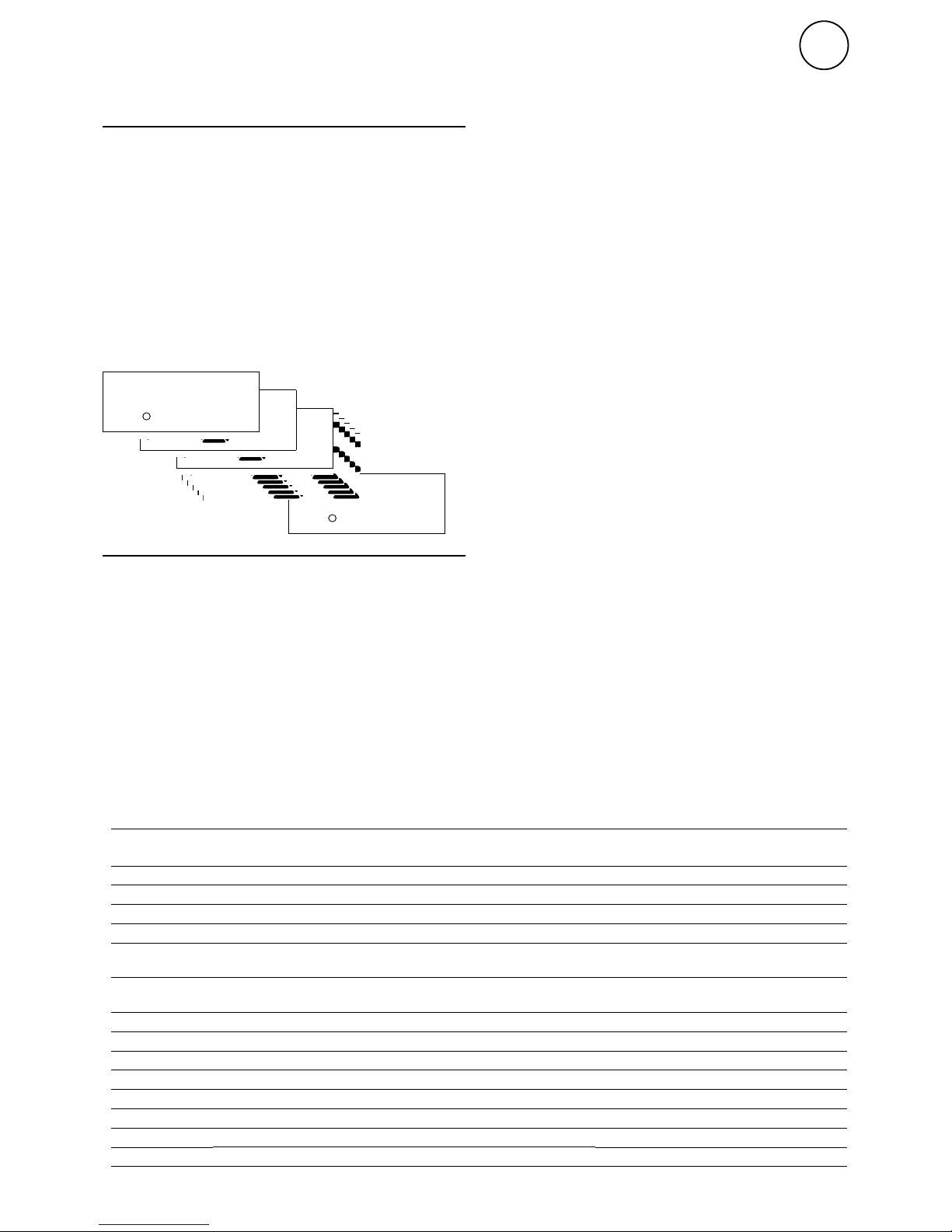

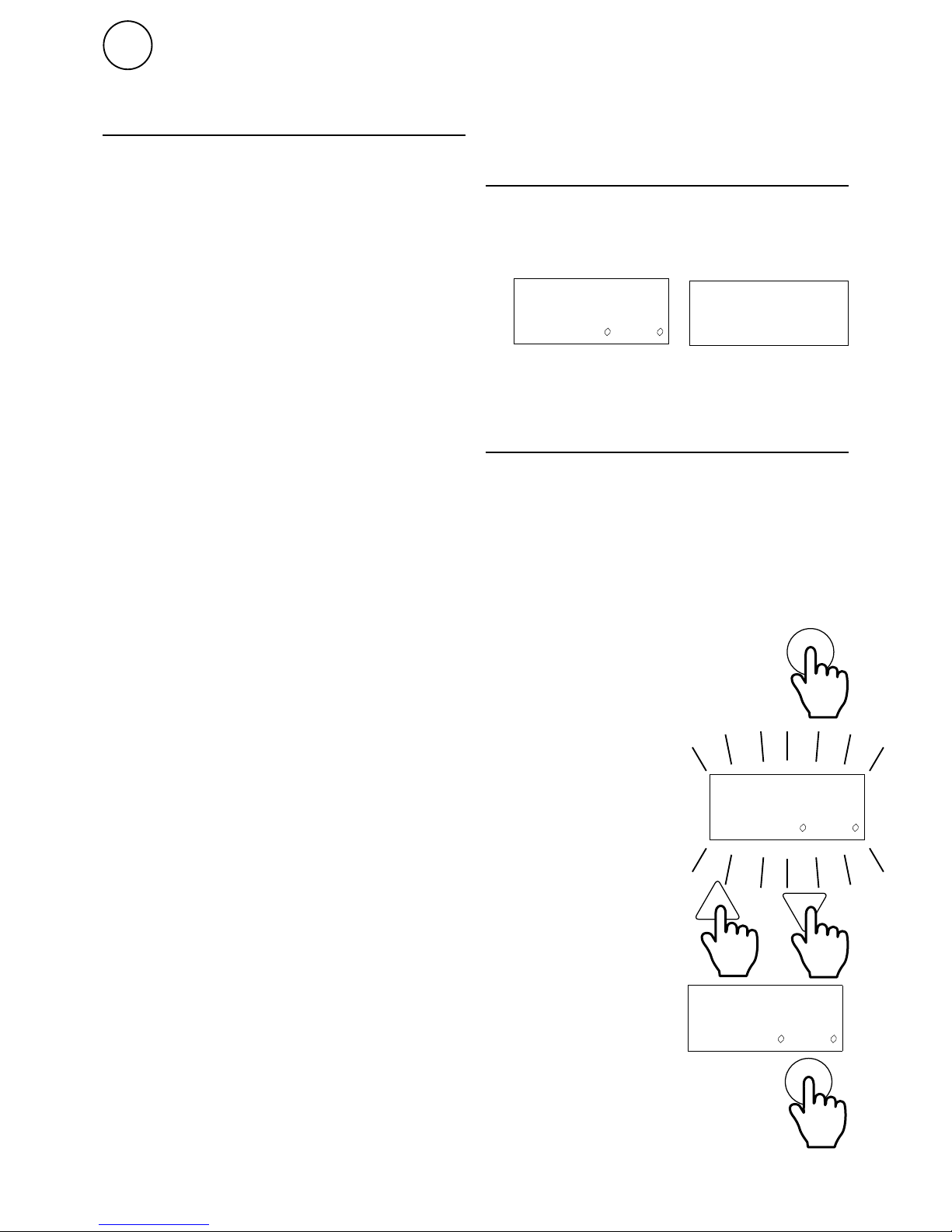

Menu parametri

MantenerepremutoilpulsanteConferma

ﬁnché nella ﬁnestra di stato non appare P00.

Utilizzare le frecce su/giù per scorrere tra

i parametri. Premere una volta il pulsante

Confermapercambiareun'impostazionenel

menu dei parametri. I valori lampeggianti

possono essere regolati utilizzando le frecce

su/giù e quindi confermando. Mantenere

premutoilpulsanteConfermapertornarealla

ﬁnestra di stato. (La ﬁnestra di stato apparirà

automaticamentedopocirca50secondi).

P13

P02

P01

P00

Menu Installatore

Descrizione dei parametri

P.00 Differenza di temperatura passi

riscaldamento

Imposta la differenza tra i passi del

riscaldamento. L'impostazione di fabbrica

è 1,0 e con una temperatura ambiente

desideratadi20°Cilfunzionamentosaràil

seguente: il primo passo del riscaldamento si

attivaa+19,5°C(sidisattivaa+20,0°C).Se

latemperaturascendesotto+18,5°Csiattiva

un altro passo del riscaldamento (si disattiva a

+19,0°C),ecc.

Lista de parámetros

Numero

parametro

Descrizione Intervallo di

regolazione

Impostazione di

fabbrica

P. 0 0 Differenza di temperatura tra passi del riscaldamento 0,5-10 1.0 °C

P. 0 1 Allarme sovrariscaldamento ON/OFF ON=1; OFF=0 1/0 1

P.02 Tempo di arresto con riscaldamento attivato 10-300 180 seconds

P.03 Limite di temperatura per arresto ventilatore 10-40 30 °C

P.04 Controllo ventilatore: Manuale o Automatico;

0=Manuale, 1 = Automatico 0/1 0

P.05 Visualizzazione temperatura interna/di mandata

dell'unità 0-100

P.06 Tempo funzionamento ventilatore passo 1 0-99999

P.07 Tempo funzionamento ventilatore passo 2 0-99999

P.08 Tempo funzionamento ventilatore passo 3 0-99999

P.09 Tempo funzionamento ventilatore passo 4 0-99999

P. 1 0 Tempo funzionamento ventilatore passo 5 0-99999

P. 11 Tempo funzionamento riscaldamento passo 1 0-99999

P. 1 2 Tempo funzionamento riscaldamento passo 2 0-99999

P. 1 3 Tempo funzionamento riscaldamento passo 1+2 0-99999

SIRe Basic Fan Heaters Electric

Il codice di

allarme inizia a

lampeggiare

Codici di allarme ed errore

Protezione termica

SE06-15:

La protezione da surriscaldamento serve

a mantenere la temperatura di mandata

entro70°C.A70°Cscattaunpassodel

riscaldamento. Se la temperatura continua

a salire, il riscaldamento viene interrotto a

75°C.Senonostantequestolatemperatura

continua a salire, ad esempio a causa di un

guasto a un contattore, il ventilatore inizierà

agirarea70°Cpercontenereilrialzodi

temperatura. Allo stesso tempo, scatta

l'allarme surriscaldamento (vedere Tabella -

Allarmi).Contemperaturainternadi+80°C,

il ventilatore gira alla massima velocità.

Se l'unità si raffredda, il riscaldamento

viene riattivato. L'allarme rimane visualizzato

sul display dell'unità di controllo. Se l'unità

si surriscalda due volte nell'arco di un'ora,

l'allarme deve essere resettato prima di poter

riavviare il riscaldamento e il ventilatore

rimane in funzione ﬁnché l'allarme non viene

resettato.

SE20-30:

La protezione da surriscaldamento serve

a mantenere la temperatura di mandata

entro85°C.A85°Cscattaunpassodel

riscaldamento. Se la temperatura continua

a salire, il riscaldamento viene interrotto a

90°C.Senonostantequestolatemperatura

continua a salire, ad esempio a causa di un

guasto a un contattore, il ventilatore inizierà

agirarea85°Cpercontenereilrialzodi

temperatura. Allo stesso tempo, scatta

l'allarme surriscaldamento (vedere Tabella -

Allarmi).Contemperaturainternadi95°C,il

ventilatore gira alla massima velocità.

Se l'unità si raffredda, il riscaldamento

viene riattivato. L'allarme rimane visualizzato

sul display dell'unità di controllo. Se l'unità

si surriscalda due volte nell'arco di un'ora,

l'allarme deve essere resettato prima di poter

riavviare il riscaldamento e il ventilatore

rimane in funzione ﬁnché l'allarme non viene

resettato. Nota! In caso di allarmi ripetuti e

allarmi da surriscaldamento, effettuare un

controllo approfondito e, se non si riesce a

individuare la causa del problema, contattare

un tecnico dell'assistenza autorizzato o Frico.

Visualizzazione allarmi e messaggi di

errore

In caso di allarme o errore, nella ﬁnestra

di stato compaiono il codice di allarme/

errore e l'unità a cui è riferito. Per i codici di

allarme ed errore, vedere le tabelle alle pagine

seguenti. Sulla ﬁnestra di stato si alternano la

visualizzazione del codice di allarme/errore e

l'id dell'unità che genera il problema.

Reset allarme

Nota! Prima di resettare, controllare che il

problema sia stato risolto e che non vi siano

altri problemi che possono impedire la messa

in funzione dell'unità!

Dopo aver risolto il problema, l'allarme

viene resettato come descritto di seguito.

Se si preme il pulsante "sbagliato", l'allarme

scompare dalla ﬁnestra di stato, ma riapparirà

dopo circa 20 secondi.

Al primo avvio possono

veriﬁcarsi codici di allarme

e di errore, solitamente

reimpostabili senza che sia

richiesta alcuna azione.

res

Ert

3 sek

Aot

U02

Other manuals for SIReBX

This manual suits for next models

Table of contents

Other Frico Heater manuals

Frico

Frico Thermoplus EC450 User manual

Frico

Frico Elektra C Series User manual

Frico

Frico Thermozone WAC 300 Series User manual

Frico

Frico Elektra V User manual

Frico

Frico Thermozone AG4515A User manual

Frico

Frico SFS Series User manual

Frico

Frico Infrasmart IHS15W67 User manual

Frico

Frico Thermoplus EC Series User manual

Frico

Frico Tiger TIG203 User manual

Frico

Frico Elektra H Series User manual

Frico

Frico Thermozone AC 200 Series Parts list manual

Frico

Frico Thermoplus EC450 Service manual

Frico

Frico PA3500 Series User manual

Frico

Frico Infrasmart IHS30W/B/S24 User manual

Frico

Frico IRCF User manual

Frico

Frico IRCF15L User manual

Frico

Frico RDS User manual

Frico

Frico Thermozone ADA Series User manual

Frico

Frico Infraduo IHD17 User manual

Frico

Frico RDS Series User manual

Frico

Frico AC Corinte ACCS Series User manual

Frico

Frico ELIR User manual

Frico

Frico Elektra H Series User manual

Frico

Frico Thermozone AR300 Series User manual

Popular Heater manuals by other brands

oventrop

oventrop Regucor Series quick start guide

Blaze King

Blaze King CLARITY CL2118.IPI.1 Operation & installation manual

ELMEKO

ELMEKO ML 150 Installation and operating manual

BN Thermic

BN Thermic 830T instructions

KING

KING K Series Installation, operation & maintenance instructions

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Installation instructions and owner's manual

Well Straler

Well Straler RC-16B user guide

EUROM

EUROM 333299 instruction manual

Heylo

Heylo K 170 operating instructions

Eterna

Eterna TR70W installation instructions

Clarke

Clarke GRH15 Operation & maintenance instructions

IRSAP

IRSAP The Radiator Company Ovali Fitting instructions

Empire Heating Systems

Empire Heating Systems WCC65 Installation and owner's instructions

Wetekom

Wetekom 92 86 43 Original instructions

Desa

Desa SPC170-F owner's manual

Watlow

Watlow Watrod Electric Tubular Heaters Specifications

Haverland

Haverland ECO-DRY GPS Series Instruction & installation manual

Stelpro

Stelpro ASILVC2060 Series user guide
