Fiesta EZT40050-P308 User manual

EZT40050-P308

Outdoor Gas Barbeque / Grill

MODEL/MODELO -

Assembly Manual

Manual De la Asamblea

Please follow these instructions carefully. Much of

the hardware required to assemble this grill is in

an individually sealed bag that is identified with

respect to its application. These sealed bags will

be referenced in the appropriate assembly step.

Siga por favor estas instrucciones

cuidadosamente. Mucho del hardware requerido

para montar esta parrilla estÆ en un bolso

individualmente sellado que se identifique con

respecto a su uso. Estos bolsos sellados serÆ n

referidos al paso apropiado de la asamblea.

WARNING ADVERTENCIA

Failure to follow all manufacturer’s instructions

could result in serious personal injury and/or

property damage.

La falta de seguir las instrucciones de todo el

fabricante pod a dar lugar a daæos corporales

y/o a daæos materiales serios

CAUTION /PRECAUCI”N

Some parts may contain sharp edges- especially as

noted in manual!wear protective gloves if necessary.

Algunas piezas pueden contener los bordes

agudos ¡- especialmente segœn lo observado

en manual! guantes protectores del desgaste en

caso de necesidad .

Fiesta Gas Grills LLC

One Fiesta Dr., Dickson TN, USA 37055

CUSTOMER SERVICE

TOLL FREE 1-800-396-3838

SERVICIO DE CLIENTE

PEAJE LIBREMENTE 1-800-396-3838

THIS GRILL IS FOR OUTDOOR USE

ONLY

Caution:

Read and follow all Saftey Statements, Assembly

Instructions, and Use and Care Manual Directions

before attempting to assemble and cook.

Installer / assembler:

Leave these instructions with consumer.

To Consumer:

Keep this manual for future reference.

ESTA PARRILLA EST¡ PARA EL USO

AL AIRE LIBRE SOLAMENTE

Precauci n: Lea y siga todas las declaraciones de

Saftey, instrucciones de montaje, y uso y cuide las

direcciones manuales antes de procurar montar y

cocinar.

Instalador/ensamblador: Deje estas instrucciones

con el consumidor.

Al Consumidor:

Guarde este manual para la referencia futura.

NO TOOLS REQUIRED!

NINGUNAS HERRAMIENTAS

REQUIRIERON

Install Wheels.

Wheel

Tank Support

Place Axle Through Wheel Center.

Push Axle into Clip Until it Snaps

in Place.

Install Leg Extensions.

Position LEFT LEGASSEMBLY

as Shown and Insert Leg Extensions.

Turn Assembly Over and Tap Leg

Extensions Against a Hard Surface

(If Necessary) Until Fully Seated.

Axle

Wheel

Axle

Leg Extensions

Ayuda del Tanque

árbol

Rueda

árbol

Instalará las ruedas

Acomoda el árbol a través de centro de la

rueda. Empuje el árbol en el clip hasta que se

encaja a presión en lugar.

Extensiones de la

pierna

Instalar las extensiones de la

pierna. Acomoda el ensamblaje

izquierdo de la pierna según lo

mostrado e inserte las extensiones

de la pierna. Dé vuelta al

ensamblaje las extensiones

excesivas y de la etiqueta de la

pierna contra una superficie dura

(en caso de necesidad) hasta que

está asentado completamente.

Hub Cap

casquillo del cubo

Install Cross Member as Shown.

Cross Member

Channel Clamp

Wing Nut

Carriage Bolt

Cup Washer

Wing Nut

Left End

Bottom Support

1/4" - 20 X 2-1/2" Carriage Bolt Cup Washer 1/4" Wing Nut

Channel Clamp Installed

Abrazadera Del Canal Instalada

Instale a miembro cruzado según lo mostrado.

perno del carro

miembro cruzado

arandela de la taza

tuerca de ala

1/4” - 20 x 2-1/2” perno del carro

ayuda del fondo

del extremo

izquierdo

Right End (Tank)

tanque del extremo

(derecho)

abrazadera del canal

1/4-20 J BOLT 1/4-20 Wing Nut

1/4 PERNO De J 1/4-20 la muez del ala

Install Front Panel.

Instalar el Panel Delantero

Install Back Support

Instale detrás la ayuda

1/4" Wing Nut

La Nuez del ala

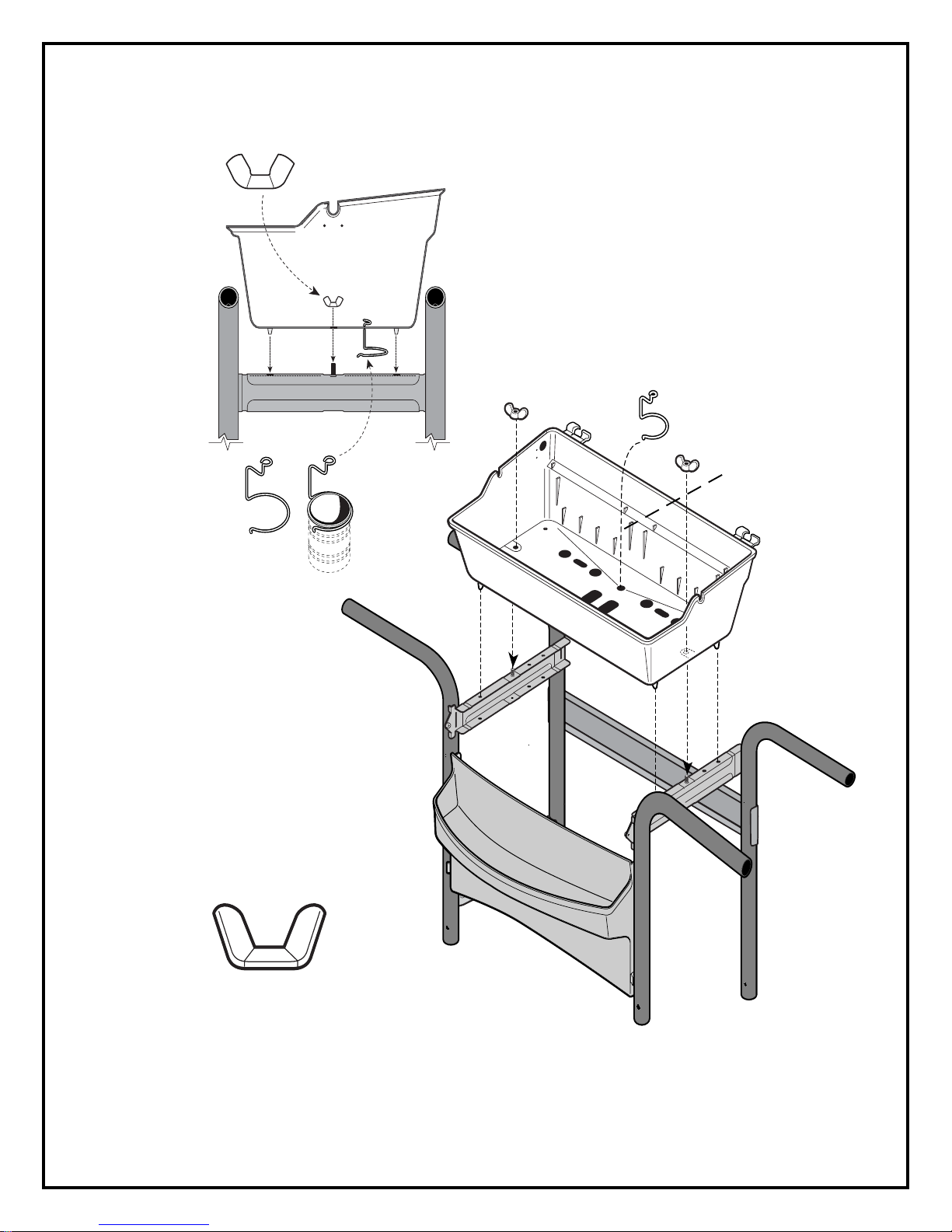

Install Base Casting and Grease Cup Clip

Grease Cup Clip

Base Casting

Soup Can not

Supplied with Grill.

Instale el bastidor bajo y engrase el clip de la taza

bastidor bajo

La sopa no puede

provisto de la parrilla.

clip de la taza

Instalar hornilla de la H según lo mostrado.

Install H Burner as Shown.

"H" Burner

Hornilla De "H"

Attach Screw as Shown.

Install Console

as Shown.

Installation of Console to Leg Assembly.

Enlarged View of

Burner Installed.

Instale consola

según lo mostrado.

Note: Be Sure Valves

Fit into Burner Tubes

During Console Instal-

lation.

Nota: Este seguro que las

válvulas encaje bien durante la

instalación de la consola.

Instalación de la consola al ensamblaje de la pierna.

Tornillo según lo mostrado.

Hook Electrode Wire to the

Igniter.

Enganche el alambre del

electrodo al encendedor.

Vista agrandada de la

hornilla instalada.

Install Side Shelf and Flame Trap.

Slide Shelf onto Legs.

Tabs on Underside of

Shelf will Snap into

Notches as Shown.

Instalar el desvío lateral del estante

y de llama.

Resbale el estante sobre

las piernas. Las

tabulaciones en el

superficie inferior del

estante se encajarán a

presión hacia muescas

según lo mostrado.

Install Two Support Rods and Flame

Trap as Shown.

Install Lid, Handle, Temperature

Gauge, Cooking Grid, Warming

Rack, Hinge Clip, and Swing Rack.

Instale la tapa, manija, galga de la

temperatura, cocinando rejilla, el

estante que se calienta, el clip de

la bisagra, y el estante del

oscilación.

Instala dos varillas de ayuda y

trampa de fuego como mostrador.

Slide Side Burner Base

Assembly Over Legs Until

Front Trim Snaps into Place.

(Reference Side Shelf

Installation.)

Install Push Pin Through

Rear Burner Base into

Leg as Shown.

Install Side Burner Valve

Bracket in Opening and

Rotate 90 Degrees Counter-

Clockwise to Snap into

Place.

Install Side Burner BaseAssembly

and Valve Attachment.

Instale la conexión

lateral del

ensamblaje y de la

válvula de la

hornilla.

Las piernas

excesivas de la

hornilla de la

diapositiva del

ensamblaje lateral

de la base hasta

ajuste delantero se

encajan a presión

hacia lugar.

(Instalación lateral

del estante de la

referencia.)

Instalar el contacto

del empuje a través

de base posterior

de la hornilla en la

pierna según lo

mostrado.

Instalar el corchete lateral de la válvula de la hornilla en la

apertura y rote 90 grados contrario en sentido de las agujas del

reloj al broche de presión en lugar.

Note:

Remove regulator and

side burner valve from

poly bag (assembly is

factory attached to the

rear of the console).

Nota:

Quite el regulador y la

válvula lateral de la

hornilla de bolso poly (el

ensamblaje es fábrica

asociada en la parte

trasera de la consola).

Install Side Burner.

#10-24 Wing Nut

Note: Hook Side Burner Electrode Wire to Igniter

Wire. (Rear Side of Console)

Instalar la conexión lateral

Nota: Conecta el electrodo del quemador del lado al

el alambre de encender. (Consola de atras)
