NO TOOLS REQUIRED!

N|NGU_S HER_Mi ENTAS

MO DELO- EHA2240-B404

SSEMBLY

Install Channel, Channel Clamps, and Leg Extensions as Shown.

Instale el canal, las abrazaderas del canal, y las extensiones

de la pierna segun lo mostrado. 1/4" Wing Nut

Tuerca de ala

Leg Extension

Extensiones de la pierna

Channel Clamp

Abrazadera del canal

Step Bolt

Perno del

de progresion

Locator Bolt

Perno del localizador

del tanque

_j Axle Clip

(?lip del arbol

,_/Axle

arbol

Install Axle Clip Into Leg. ORIENTATION MUST BE AS SHOWN.

Instale el clip del arbol en la piema. LA ORIENTACION DEBE ESTAR SEGUN LO MOSTADO.

Install Axle Through Wheels and Snap Into Axle Clip.

Instale el m'bol a traves de las ruedas y encajese a presion hacia los clips del arbol.

SUPPORT

Install front pauel.

Instale el panel delantero.

Install Back Support

Instale Detr_s La Ayuda

#10-24 X1-3/4" Carriage Bolt

#10-24 X1-3/4" et cenojo det coche #10-24 Wing Nut

#10-24 la muez det ala

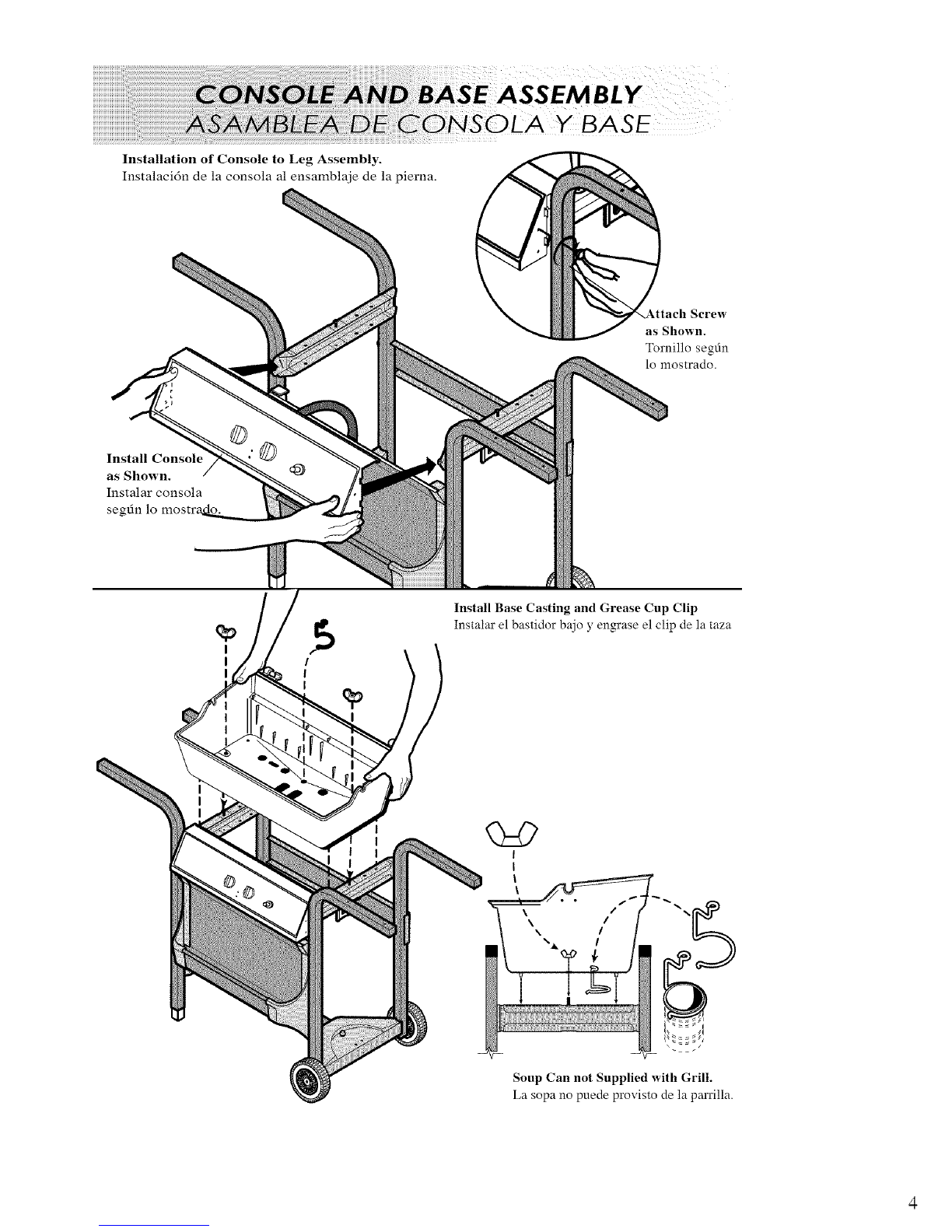

Installation of Console to Leg Assembly.

Instalaci6n de la consola al ensamblaje de la pierna.

Install Console

as Shown.

Instalar consola

segfin lo

Screw

as Shown.

Tornillo segtln

lo mostrado.

Install Base Casting and Grease Cup Clip

Instalar el bastidor bajo 3' engrase el clip de la taza

Q=9

Il\

Soup Can nOt Supplied with Grill.

La sopa no puede provisto de la pmTilla.

Install Burner as Shown.

Instalar hornilla de la segfin

lo nlostrado.

]

3/8"

Enlarged View of

Burner Installed.

Vista agrandada de

la hornilla instalada.

Note: Be Sure Valves Fit into Burner Tubes During Installation.

Nota: Este seguro que las v_ilvulas encaie bien durante la instalaci6n de

la consola.

Install Side Shelf and Heat Tent as shown.

Instatar el desvio lateral del estante y la tienda

del cator segtln lo demostrado.

ATTENTION: Do not use charcoal, lava rock, or ceramic

briquettes with Smart Bar heat distribution

system.

ATENCION: No utilice el carb6n de lefia, la roca de

la lava, o los briquttes de cer_mica con el

sistema elegante de la distribucidn del

calor de la barra.

Note: Some parts may have sharp

edges or burrs. Handle with care.

Nota: Algunas piezas pueden tener

bordes o rebabas agudos.

Dirija con cuidado

Slide Shelf onto Legs. Tabs on

Underside of Shelf will Snap into Notches.

Resbale los estantes sobre las piernas.

Las tubulaciones en el superficie inferior

del estante se encajar_n a presidn hacia nmescas.

EMBLY

Install Side Burner Base Assembly and Valve Attachment.

Instale la conexi6n latera! del ensamblaje y de la v_lvula de la hornilla.

Slide Side Burner Base Assembly

Over Legs Until Front Trim Snaps

into Place. (Reference Side Shelf Installation.)

Las piernas excesivas de la hornilla de la diapositiva

del ensamblaje lateral de la base hasta ajuste delantero

se encajan a presi6n hacia lugar.

(Instalacidn lateral del estante de la

referencia.) Install Bolt and Wing Nut

Through Rear Burner Base

into Leg as Shown (Side

burner bag pack).

Instale la tuerca del perno y de

ala a trav_s de base posterior de

la hornilla en la pierna segt_n lo

demostrado (paquete lateral del

bolso de la horni!la).

Install Side Burner Valve Bracket in

Opening and Rotate 90 Degrees

Counter-Clockwise to Snap into Place.

Instalar el corchete latera! de la v_lvula de

la hornilla en la apertura y rote 90 grados contrario en

sentido de las agujas del reloj al broche de presidn en lugar.

InstallSideBurner.

Instalar la conexidn lateral.

I#10-24 Wing Nut

#10-24 tuerca de ala

I I

3/8"

_Hook Electrode wire side terminal

to igniter.

Enganche el alambre del electrodo para echar a un lado

terminal en encendedor.

Install Lid, Handle, Cooking Grid,Warming Rack, Hinge Clip, and Logo.

Instale la tapa, manija, cocinando reji!la, e! clip de la bisagra, y la

insignia.

Use logo and handle bag packs.

Utilice los paquetes

de! bolso de la insignia.

Note:

Use medium size hinge clip

located in the master bagpack.

Nota:

Utilice e! clip de la bisagra de!

tamafio medio establecido en

e! bagpack principa!.

TANQ

Insert Tank Bracket into Slot, Rotate 90 Degrees.

Slide Down Over Tank Ring to Hold Tank in Place.

Inserte el soporte del tanque en ranura, rote 90 grados.

Resbale abajo sobre el anillo del tanque hacia el tanque del asimiento en lugar.

IMPORTANT: Ensure hose

assembly does not contact the casting,

or any other parts which will get hot.

IMPORTANTE: a egure

ensamblaje de manguera no entra en

contacto con el bastidor, o nmgunas

otras piezas que consigan calientes. Regulator Connection Facing Front.

Vrente De los Revestimientos De la

Conexidn Del Regulador

WARNING: Before proceeding with the following

steps, ensure you have read L.P. Gas Cylinder Hose

and Regulator sections of the USE AND CARE

MANUAL. The L.P. cylinder, if supplied with your

grill, has been shipped empty for safety reasons.

The cylinder must be purged of air and filled prior

to use. Follow all directions under L.P. Gas

Cylinder Filling section of the USE AND CARE

MANUAL.
