Fiesta EZH30035-B402 User manual

EZH30035-B402

Install Channel, Channel Clamps, and Leg Extensions as Shown.

Instale el canal, las abrazaderas del canal, y las extensiones

de la pierna segun lo mostrado.





Leg Extension

Extensiones de la pierna

Channel Clamp

Abrazadera del canal

1/4" Wing Nut

Tuerca de ala

Step Bolt

Perno del paso

de progresion

Tank Locator Bolt

Perno del localizador

del tanque

Axle Clip

Clip del arbol

Axle

arbol

Install Axle Clip Into Leg. ORIENTATION MUST BE AS SHOWN.

Instale el clip del arbol en la pierna. LA ORIENTACION DEBE ESTAR SEGUN LO MOSTADO.

Install Axle Through Wheels and Snap Into Axle Clip.

Instale el arbol a traves de las ruedas y encajese a presion hacia los clips del arbol.





#10-24 X 1-3/4" Carriage Bolt #10-24 Wing Nut

#10-24 X 1-3/4" el cerrojo del coche #10-24 la muez del ala

Install Back Support

Instale Detrás La Ayuda





Install Console

as Shown.

Instalar consola

según lo mostrado.

Installation of Console to Leg Assembly.

Instalación de la consola al ensamblaje de la pierna.

Attach Screw

as Shown.

Tornillo según

lo mostrado.





Soup Can not Supplied with Grill.

La sopa no puede provisto de la parrilla.

Install Base Casting and Grease Cup Clip

Instalar el bastidor bajo y engrase el clip de la taza





Install Burner as Shown.

Instalar hornilla de la según

lo mostrado.

Note: Be Sure Valves Fit into Burner Tubes During Installation.

Nota: Este seguro que las válvulas encaje bien durante la instalación de

la consola.

Enlarged View of

Burner Installed.

Vista agrandada de

la hornilla instalada.

Bar Burner

Hornilla





Install Side Shelf.

Instalar el desvío

lateral del estante.

Slide Shelf onto Legs. Tabs on

Underside of Shelf will Snap into Notches.

Resbale los estantes sobre las piernas.

Las tubulaciones en el superficie inferior

del estante se encajarán a presión hacia muescas.





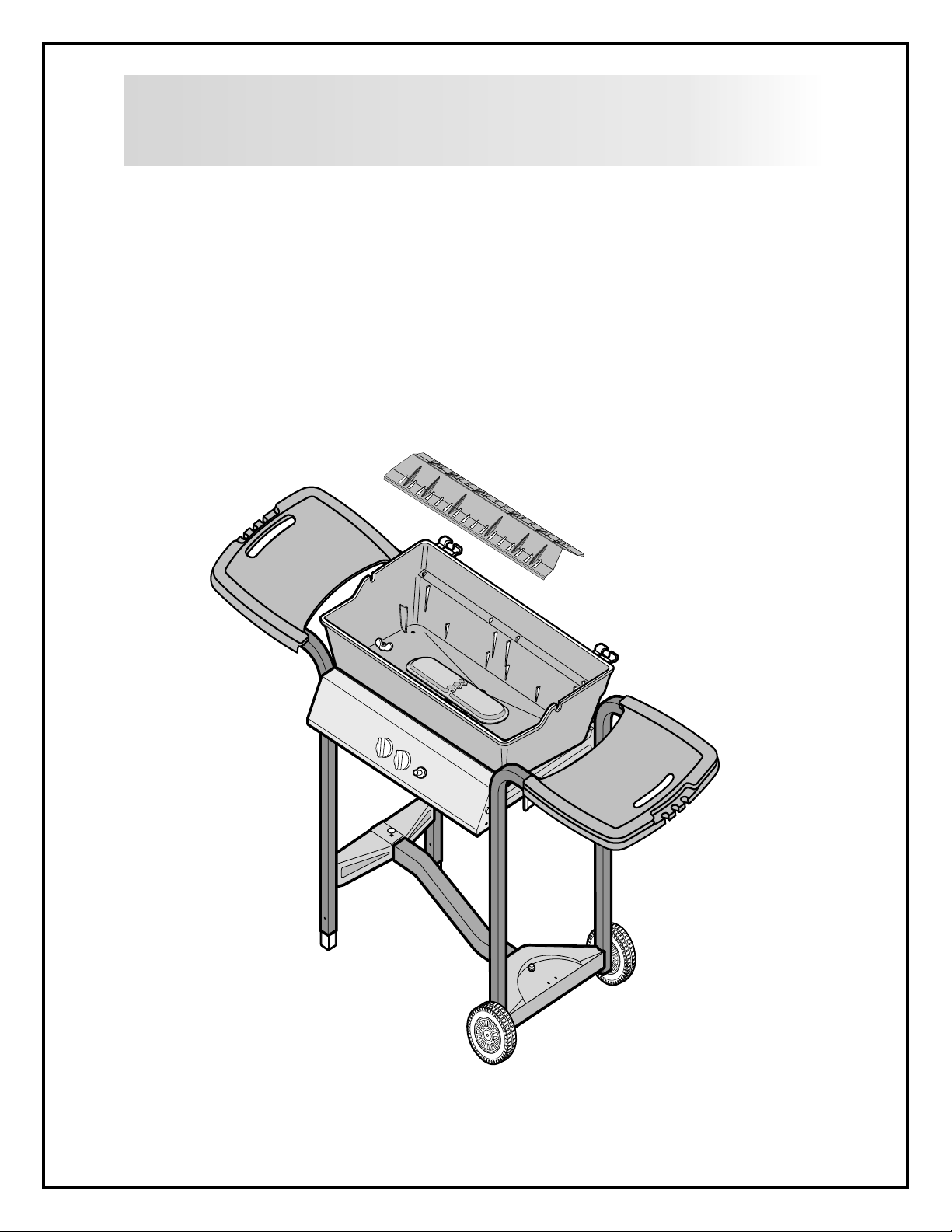

Install Heat Tent as Shown.

Instale la tienda del calor según

lo demostrado.

Note: Some parts may have sharp

edges or burrs. Handle with care.

Nota: Algunas piezas pueden tener

bordes o rebabas agudos.

Dirija con cuidado





Install Lid, Handle, Cooking Grid, Warming Rack, Hinge Clip, and Logo.

Instale la tapa, manija, cocinando rejilla, estante que se calienta, el clip de la bisagra, y la

insignia.

Use Handle bag pack.

Utilice los paquetes

del bolso manija y de la insignia .

Note:

Use medium size hinge clip

located in the master bagpack.

Nota:

Utilice el clip de la bisagra del

tamaño medio establecido en

el bagpack principal.





Insert Tank Bracket into Slot, Rotate 90 Degrees.

Slide Down Over Tank Ring to Hold Tank in Place.

Inserte el soporte del tanque en ranura, rote 90 grados.

Resbale abajo sobre el anillo del tanque hacia el tanque del asimiento en lugar.

IMPORTANT: Ensure hose

assembly does not contact the casting,

or any other parts which will get hot.

IMPORTANTE: asegure el

ensamblaje de manguera no entra en

contacto con el bastidor, o ningunas

otras piezas que consigan calientes. Regulator Connection Facing Front.

Frente De los Revestimientos De la

Conexión Del Regulador

WARNING: Before proceeding with the following

steps, ensure you have read L.P. Gas Cylinder Hose

and Regulator sections of the USE AND CARE

MANUAL. The L.P. cylinder, if supplied with your

grill, has been shipped empty for safety reasons.

The cylinder must be purged of air and filled prior

to use. Follow all directions under L.P. Gas

Cylinder Filling section of the USE AND CARE

MANUAL.
