Festo LF-D Series User manual

Bedienungsanleitung

Filter, Fein-/Feinstfilter

Druck-Regelventil,

Filter-Regelventil

Typ LF-...-D-..., LFM..-...-D-...,

LR-...-D-..., LFR-...-D-...

Operating Instructions

Filter, micro-filter

pressure regulator,

filter regulator

Type LF-...-D-..., LFM..-...-D-...,

LR-...-D-..., LFR-...-D-...

Einbau und Inbetriebnahme

nur von autorisiertem Fachpersonal,

gemäß Bedienungsanleitung.

Fitting and commissioning to be

carried out by qualified personnel

only in accordance with the operating

instructions.

Es bedeuten/Symbols:

Warnung

Warning, Caution

Hinweis

Note

Recycling

Zubehör

Accessories

360 785

9607C D/GB 1

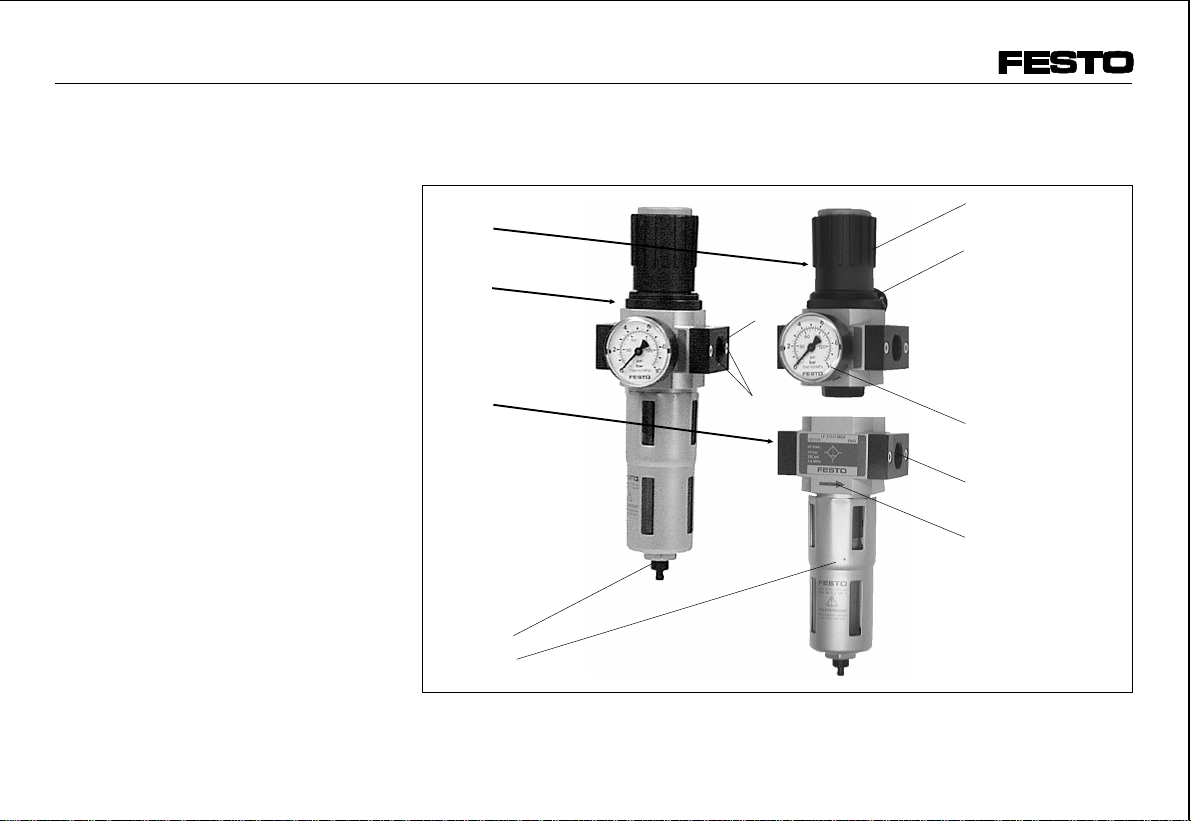

Bedienteile und Anschlüsse

Operating parts and

connections

(7)

(6)

(1)

(2)

(5)

(3)

(8)

(4)

(9)

LFR

LFM..

Bild 1/Fig. 1

Druck-Einstellknopf (1)

Rändelmutter (2)

Manometer (umsetzbar) (3)

Anschlußflansch

(beim Filter mit Stehbolzen verschraubt) (4)

Hinweispfeil für Durchflußrichtung (5)

Abnehmbare Filterschale

mit Metall-Schutzkorb (6)

Kondensat-Ablaßschraube (7)

Montageschrauben (8)

Gewinde für Druckluftanschluß (9)

Pressure setting button (1)

Knurled nut (2)

Manometer (fitted separately) (3)

Connecting flange (screwed in the

case of filter with spacer bolt) (4)

Arrow for flow direction (5)

Removable filter bowl with

metal protective guard (6)

Condensate bleeder (7)

Mounting screws (8)

Thread for compressed air connection (9)

LF-.., LFM-.., LFR-.., LR-..-D-...

9607C D/GB 2

Funktion und Anwendung

Das LFR-..., LR-... besteht aus einer

Kammer mit einer Membran.

An dieser Membran wirken beidseitig

Druck- oder Federkräfte.

Je nach Einstellung des

Druck-Einstellknopfes ergibt sich ein

anderer Gleichgewichtszustand.

Bei Ungleichgewicht der Kräfte bewegt

sich die Membran und der Ventilstößel

hebt vom Ventilsitz ab.

Druckluft strömt nach bis der

Gleichgewichtszustand wieder erreicht

ist.

Das LFR-..., LR-... regelt die zugeleitete

Druckluft auf den eingestellten

Arbeitsdruck und gleicht

Druckschwankungen aus.

Das LF-..., LFM..-..., LFR-... mit

Wasserabscheider befreit die Druckluft

von Schmutzpartikeln und

Kondenswasser.

Function and application

The LFR-..., LR-... consists of a

chamber with a diaphragm.

Both sides of this diaphragm are

subjected to pressure forces or spring

forces.

The balance can be modified by

adjustment of the pressure setting

button.

If the forces are not equal, the

diaphragm will move and the valve

plunger will rise from the valve seat.

Compressed air will then flow until the

balance has been restored.

The LFR-..., LR-... adjusts the incoming

compressed air to the set working

pressure and compensates fluctuations

in pressure.

The LF-..., LFM..-..., LFR-... with water

separator frees the compressed air of

dirt particles and condensed water.

9607C D/GB 3

Produktübersicht

(und Komponenten)

Beim Zusammenbau mit anderen

Wartungsgeräten:

•Beachten Sie, daß

strömungsbedingte technische Daten

der Kombination von denen der

Einzelgeräte abweichen.

Die technischen Daten

vorkonfektionierter Kombinationen

sind dem Katalog oder der

Bedienungsanleitung zum Typ

FRC-D-... zu entnehmen.

Beim Zusammenbau zweier Feinstfilter

zu einer Feinstfilterkombination

LFMBA-...:

•Beachten Sie die Reihenfolge der

Feinstfilter in Durchflußrichtung.

Der LFMB-Filter muß dem

LFMA-Filter vorgeschaltet sein.

Summary of product

(and components)

Combination with other maintenance

units:

•Please note that the technical flow

specifications of combinations differ

from those of the individual units.

The technical specifications of

ready-made combinations are to be

found in the catalogue or in the

operating instructions for type

FRC-D-....

Combination of two micro filters to form

microfilter combination

LFMBA-...:

•Please observe the sequence of the

micro filters in the direction of flow.

The LFMB filter must be in front of

the LFMA filter.

Filter + Regler = Filter-

Regler

LF + LR = LFR

Bild 2: Theoretische Verknüpfung der

Geräte-Baugruppen

Filter +Regulator =Filter

regulator

LF + LR = LFR

Fig. 2: Theoretical linking of unit components

Abschluß

Anbau

Zentral

Anbau

Abschluß

Termination

Fitting

Central

Fitting

Termination

Bild 3/Fig. 3

LFMB

(1 µm)

LFMA

(0,01 µm)

Bild 4/Fig. 4

LF-.., LFM-.., LFR-.., LR-..-D-...

9607C D/GB 4

Transport und Lagerung

•Lagern Sie Gerät und Manometer ge-

meinsam.

Das Manometer liegt separat bei.

Voraussetzungen für den

Produkteinsatz

Allgemeine, stets zu beachtende

Hinweise für den ordnungsgemäßen und

sicheren Einsatz des Produkts:

•Halten Sie die angegebenen Grenz-

werte ein (z.B. für Drücke, Kräfte,

Momente, Massen, Temperaturen).

•Berücksichtigen Sie die vorherrschen-

den Umgebungsbedingungen.

•Beachten Sie die Vorschriften der

Berufsgenossenschaft, des Techni-

schen Überwachungsvereins oder

entsprechende nationale Bestimmun-

gen.

•Entsorgen Sie Schutzvorrichtungen

wie Kartonagen, Folien und Trans-

portstopfen in Recycling-Sammel-

behältern.

Transport and storage

•Store the unit and manometer

together.

The manometer is included

separately.

Safety conditions

These general conditions for the correct

and safe use of the product must be

observed at all times:

•Please observe the limits for pressu-

res, forces, torques, masses, speeds,

temperatures and electric voltages.

•Please observe the prevailing am-

bient conditions.

•Please comply with national and

local safety laws and regulations.

•The individual packaging materials

can be disposed of in recycling con-

tainers.

C%mbar

Bild 6/Fig. 6

Bild 5/Fig. 5

9607C D/GB 5

•Belüften Sie Ihre gesamte Anlage

langsam.

Dann treten keine unkontrollierten

Bewegungen auf.

•Verwenden Sie das Produkt im Origi-

nalzustand ohne jegliche eigenmäch-

tige Veränderung.

Einbau

•Verwenden Sie Absperrventile für

den Filterwechsel (siehe Bild 8).

•Beachten Sie die Durchflußrichtung.

Diese ist an dem Hinweispfeil (5) ab-

zulesen.

•Berücksichtigen Sie genügend Platz

für den Filterwechsel

Die Demontage der Filterpatrone

benötigt folgenden Mindestabstand

(a).

•Slowly pressurize the complete

system.

This will prevent sudden uncontrolled

movements from occurring.

•Unauthorized product modification is

not permitted.

Fitting

•Use shut-off valves for changing the

filter (see Fig. 8).

•Please note the direction of flow.

This is shown by the arrows (5).

•Allow sufficient space for changing

the filter.

The following minimum distances (a)

are required for dismantling the filter

cartridge.

Bild 9/Fig. 9

LF..-

MINI LF..-

MIDI LF..-

MAXI

Mindest-

abstand a 60 mm 80 mm 90 mm

Bild 9a

LF..-

MINI LF..-

MIDI LF..-

MAXI

Minimum

distance a 60 mm 80 mm 90 mm

Fig. 9a

Bild 7/Fig. 7

Bild 8/Fig. 8

LF-.., LFM-.., LFR-.., LR-..-D-...

9607C D/GB 6

•Justieren Sie den LF-..., LFM..-...,

LFR-... aufrecht stehend (±5°).

•Entscheiden Sie, welche Einbauvari-

ante für Sie in Frage kommt.

Bei Einbau mit Befestigungswinkeln:

1. Montieren Sie die beiden

Befestigungswinkel an den

Anschlußflanschen.

2 Montieren Sie das LF-..., LFM..-...,

LFR-..., LR-... mit den Befestigungs-

winkeln an einer Haltevorrichtung.

•Adjust the LF-..., LFM..-..., LFR-...

when it is standing upright (±5°).

•Decide which fitting variant is suited

to your needs.

Fitted with fastening brackets

1. Fit the two fastening brackets to

the connecting flanges.

2. Fit the LF-..., LFM..-..., LFR-..., LR-...

onto a support with the fastening

brackets.

5°

Bild 10/Fig. 10

Fitting variants

Fitted in

the fixed

tubing

Fitted

with

fastening

brackets

Fitted together

with other

maintenance

units

Fig. 11

Einbauvarianten

Einbau in

die feste

Rohr-

leitung

Einbau mit

Befesti-

gungs-

winkeln

Zusammenbau

mit weiteren

Wartungs-

geräten

Bild 11

Bild 12/Fig. 12

9607C D/GB 7

Bei Einbau in die Rohrleitung:

•Drehen Sie die Rohrleitungen in die

Anschlußflansche.

Diese sind abzudichten.

Bei Zusammenbau mit einem bereits

vorhandenen Wartungsgerät der

gleichen Baureihe:

Fitted in the fixed tubing

•Screw the tubing into the connecting

flanges.

This connection must be sealed.

Fitted together with another

maintenance unit of the same type:

hinzu-

gekommener

Gerätetyp →

LF-...

LFMA

LOE-...

LFR-...

LFMB LR-...

Klassifikation Anbau-

gerät Zentral-

gerät

erforderliche

Demontage

von

Stehbolzen:

am LF

LFM.. am

vorhandenen

Wartungsgerät

(=Anbaugerät)

erforderliche

Demontage

von Anschluß-

flanschen:

beide einen an der

Zuammenbauseite

Bild 14

Unit types now

included →LF-...

LFMA

LOE-...

LFR-...

LFMB LR-...

Classification Plug-

in unit Central

unit Central

unit

Spacer bolts

must be

removed

the LF

LFM..

on existing

maintenance

unit

(= plug-in unit)

Connecting

flanges must

be removed

both one on the

fitting side

Fig. 14

Bild 13/Fig. 13

LF-.., LFM-.., LFR-.., LR-..-D-...

9607C D/GB 8

•Vollziehen Sie folgende Schritte:

1. Beide Anschlußflansche auf der

Zusammenbauseite entfernen.

2. Gewindebolzen (B) in das Zentral-

gerät drehen (separat bestellen).

3. Anschlußflansch am jeweiligen

Anbaugerät entfernen und

Stehbolzen (A) demontieren

(Austreibweg in Durchflußrichtung).

4. Anbaugerät mit passendem

Anschlußflansch (je nach Lage der

Dichtung) montieren.

•Fit as follows:

1. Remove both connecting flanges

on the sides to be fitted together.

2. Screw threaded bolt (B) into the

central unit (order separately).

3. Remove connecting flange on the

relevant central unit and the

spacer bolt (A) (short extract path

in the direction of flow).

4. Fit the service unit with a connect-

ing flange to suit the position of

the seal.

(A)

(B)

Bild 15/Fig. 15

Bild 16/Fig. 16

(B)

(A)

9607C D/GB 9

Zum Einbau des Manometers:

1. Entfernen Sie den Verschlußstopfen

am Gewindeausgang für das

Manometer.

Der Alternativanschluß ist mit einem

Blindstopfen verschlossen.

2. Plazieren Sie das Manometer auf der

gewünschten Seite.

Gegebenenfalls setzen Sie den

Blindstopfen um.

3. Drehen Sie das Manometer und ggf.

den Blindstopfen fest.

Inbetriebnahme

Zur Einstellung des Reglers

LR-..., LFR-...:

1. Belüften Sie Ihre Anlage langsam.

Fitting the manometer

1. Remove the plug on the threaded

output for the manometer.

The other connection must be sealed

with a blind plug.

2. Place the manometer on the side to

which it is to be fitted.

If necessary, place the blind plug on

the other connection.

3. Tighten the manometer and, if

necessary, the blind plug.

Commissioning

Adjusting the regulator

LR-..., LFR-...:

1. Slowly pressurize the complete system.

Bild 17/Fig. 17

Bild 18/Fig. 18

LF-.., LFM-.., LFR-.., LR-..-D-...

9607C D/GB 10

This manual suits for next models

Table of contents

Other Festo Control Unit manuals

Festo

Festo CPX-2AE Series Parts list manual

Festo

Festo LFR-D Series User manual

Festo

Festo CPASC-DN Parts list manual

Festo

Festo VZBC-x-FF-x-22-x-V4V4T Series User manual

Festo

Festo VAPB Series User manual

Festo

Festo MS9-SV-10V24P User manual

Festo

Festo VZWM-L-M22C User manual

Festo

Festo CPX Series User manual

Festo

Festo VEAB Series User manual

Festo

Festo CPX-E-EP User manual

Festo

Festo CP-FB09-E Parts list manual

Festo

Festo CPV..-DI01 series User manual

Festo

Festo CPE-10-PRS series User manual

Festo

Festo VAEM-V-S8EPRS2 User manual

Festo

Festo SPC200-SMX-1 Parts list manual

Festo

Festo VTUG-M Series User manual

Festo

Festo PREL-186 User manual

Festo

Festo CPE PRS Series User manual

Festo

Festo Field Rheostat EduTrainer 8036772 User manual

Festo

Festo CAMC-G-S1 User manual

Festo

Festo CAMC-G-S3 Instruction Manual

Festo

Festo CPX-P-8DE-N Series Operating and installation instructions

Festo

Festo VIFB-21 Series User manual

Festo

Festo CP-FB13-E Owner's manual

Popular Control Unit manuals by other brands

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Quick installation guide

JS Automation

JS Automation MPC3034A user manual

JAUDT

JAUDT SW GII 6406 Series Translation of the original operating instructions

Spektrum

Spektrum Air Module System manual

BOC Edwards

BOC Edwards Q Series instruction manual

KHADAS

KHADAS BT Magic quick start

Etherma

Etherma eNEXHO-IL Assembly and operating instructions

PMFoundations

PMFoundations Attenuverter Assembly guide

GEA

GEA VARIVENT Operating instruction

Walther Systemtechnik

Walther Systemtechnik VMS-05 Assembly instructions

Altronix

Altronix LINQ8PD Installation and programming manual

Eaton

Eaton Powerware Series user guide

WAGO

WAGO 750-407/040-000 manual

Sony

Sony CCU-590 Operation manual

Graco

Graco 25D614 instructions

Task Force Tips

Task Force Tips YE-RF-900 Instructions for installation, safe operation and maintenance

Shini

Shini SPV-U Series manual

Flyron

Flyron FN-BC04 user manual
