FALMEC Europa 90 User manual

IT LIBRETTO ISTRUZIONI

EN INSTRUCTIONS BOOKLET

DE GEBRAUCHSANWEISUNG

FR MODE D'EMPLOI

ES MANUAL DE INSTRUCCIONES

RU ИНСТРУКЦИИ

PL INSTRUKCJA OBSŁUGI

NL HANDLEIDING

PT MANUAL DE INSTRUÇÕES

DK BRUGSANIVSNINGER

SE INSTRUKTIONSBOK

FI OHJEKIRJA

NO BRUKSANVISNING

Europa

Isola/Island

Questo manuale d’istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per Falmec Europa 90

o cerca il tuo prodotto tra le migliori offerte di Cappe da Cucina

Europa 90

320

318

878

600

898 Glass (optional)

max

572

898

Glass (optional)

256

258

530

367

max

1241

550

487 Glass (optional)

469

35 kg

320

318

1178

600

1198 Glass (optional)

Glass (optional)

max

572

1198

550

487

Glass (optional)

1163

469

256

258

530

367

max

1241

Europa 120

41 kg

ø8 mm

ø6 mm

70 mm

316 mm

285 mm

200 mm

254 mm

ø6

ø150 mm

ø160 mm

57 mm

265 mm 110 mm

IT - Uscita laterale utilizzabile solo con controsotto.

EN - Side outlet which can only be used with false ceiling.

DE - Seitlicher Abzug nur mit Zwischendecke verwendbar.

FR - Sortie latérale utilisable uniquement avec faux-plafond.

ES - Salida lateral utilizable solo con falso techo.

RU -  ,      .

PL - Wylot boczny, wykorzystywany tylko na sutach podwieszanych.

NL - Zijuitgang alleen bruikbaar met verlaagd plafond.

PT - Saída lateral utilizável apenas com revestimento do teto.

DK - Udgang på siden kun til anvendelse med nedhængt loft.

SE - Sidoutgång endast användbar med undertak.

FI - Sivussa oleva poistoaukko käytettävissä vain sisäkaton kanssa.

NO - Sideutgang som kun kan brukes med undertak.

V2 (x8)

234

IT - Operazioni preliminari: separare traliccio superiore da traliccio

inferiore (1). Togliere pannello (2) e ltri metallici (3).

EN - Preliminary operations: separate upper trellis from lower trellis (1).

Remove panel (2) and metallic lters (3).

DE - Vorbereitende Vorgänge: die obere Strebe von der unteren Strebe

trennen (1). Platte (2) und Metalllter (3) entfernen.

FR - Opérations préliminaires : séparer le rail supérieur du rail inférieur (1).

Retirer le panneau (2) et les ltres métalliques (3).

ES - Operaciones preliminares: separar la estructura superior de la

estructura inferior (1). Quitar el panel (2) y los ltros metálicos (3).

RU -  :    

 (1).   (2)    (3).

PL - Operacje wstępne: oddzielić górny słup d słupa dolnego (1). Usunąć

panel (2) i ltry metalowe (3).

NL - Voorbereidingen: scheid het bovenste raamwerk van het onderste

raamwerk (1). Het paneel (2) en de metalen lters (3) verwijderen.

PT - Operações preliminares: separar a treliça superior da treliça inferior

(1). Retirar painel (2) e ltros metálicos (3).

DK - Forberedelser: skil den øverste tværdrager fra den nederste (1). Fjern

panelet (2) og metalltrene (3).

SE - Förberedande arbeten: separera det övre fackverket från det nedre

fackverket (1). Avlägsna panelen (2) och metallltren (3).

FI - Esitoimenpiteet: erota yläsäleikkö alasäleiköstä (1). Irrota paneeli (2)

ja metallisuodattimet (3).

NO - Forberedende operasjoner: Skill det øvre listverket fra det nedre list-

verket (1). Fjern panelet (2) og metallltrene (3).

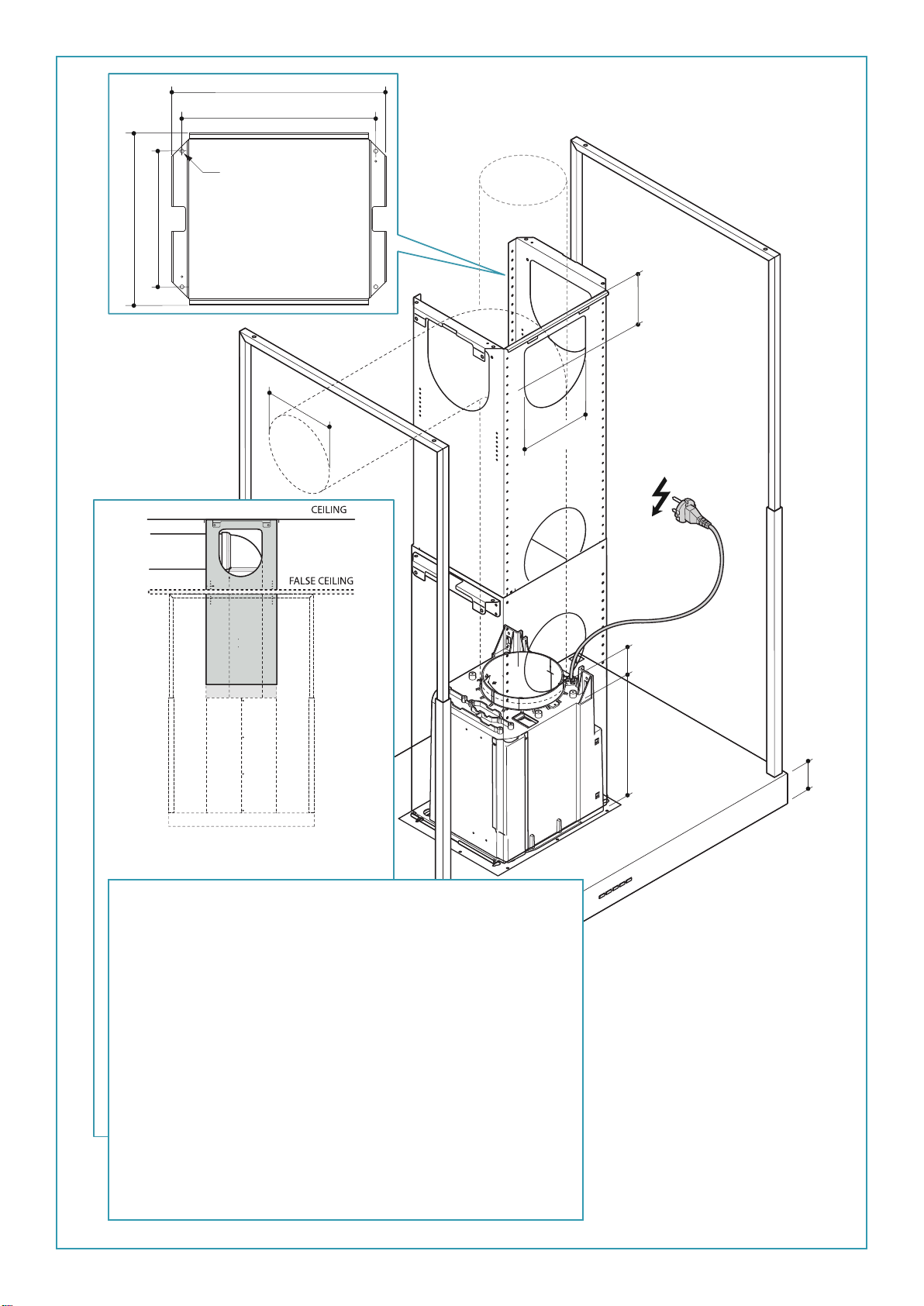

70 mm

630 mm

(min)

CEILING

SOFFITTO

70 mm

630 mm

(min)

CEILING

SOFFITTO

FALSE CEILING

CONTROSOFFITTO

IT - INSTALLAZIONE con controsotto

UK - INSTALLATION with false ceiling

DE - INSTALLATION mit Zwischendecke

FR - INSTALLATION avec faux-plafond

ES - INSTALACIÓN con cielo raso

RU -    

PL - MONTAŻ NA SUFICIE PODWIESZANYM

NL - INSTALLATIE met vals plafond

PT -

INSTALAÇÃO com revestimento no teto

DK - INSTALLATION med nedhængt loft

SE - MONTERING med undertak

FI - ASENNUS, jossa sisäkatto

NO - INSTALLASJON med undertak

IT - INSTALLAZIONE A SOFFITTO

EN - INSTALLATION ON CEILING

DE - DECKENINSTALLATION

FR - INSTALLATION AU PLAFOND

ES - INSTALACIÓN EN TECHO

RU -   

PL - MONTAŻ NA SUFICIE

NL - PLAFONDINSTALLATIE

PT - INSTALAÇÃO NO TETO

DK - INSTALLATION I LOFT

SE - MONTERING I TAK

FI - ASENNUS KATTOON

NO - INSTALLASJON PÅ TAK

Ø8

IT  Montaggio traliccio (6) e prolunga (7).

EN - Trestle (6) and extension (7) assembly.

DE -

Montage Gittermast (6) und Verlängerung(7).

FR -

Montage support de xation (6) et rallonge (7).

ES - Montaje estructura (6) y prolongación (7).

RU -   (6)   (7).

PL - Montaż kratki (6) i przedłużenia (7).

NL - Montage raamwerk (6) en extensie (7).

PT - Montagem treliça (6) e extensão (7).

DK -

Montering af tværbjælke (6) og forlængerstykke (7).

SE -

Montering av fackverk (6) och förlängning (7).

FI - Säleikön (6) ja jatkeen (7) asennus.

NO- Montering av listverk (6) og forlengelse (7).

IT  Montaggio aste per tralicci

e mensola (opzionale) (8).

EN  Assembly of rods for trestles

and shelf (optional) (8).

DE  Montage von Stangen für

Gittermast

und Regal (optional) (8).

FR  Assemblage de tiges pour

support de

xation

et étagère (facultatif) (8).

ES  Montaje de varillas para estructura.

y estante (opcional) (8).

RU     

  () (8).

PL  Montaż prętów do słupów

i półka (opcjonalnie) (8).

NL  Montage van staven voor raamwerk

en plank (optioneel) (8).

PT  Montagem de hastes para treliça

e prateleira (opcional) (8).

DK  Montering af stænger til

tværbjælke

og hylde (valgfrit) (8).

SE 

Montering av stavar för fackverk

och hylla (valfritt) (8).

FI  Tankojen kokoonpano pylväille

ja hylly (valinnainen) (8).

NO Montering av stenger for listverk

og hylle (valgfritt) (8).

IT  Montaggio tralicci destro e sinistro (9).

EN  Assembly of right and left trusses (9).

DE  Montage der rechten und linken Traver-

sen (9).

FR  Assemblage des

support de xation

droite et gauche (9).

ES  Montaje de estructura derecho e iz-

quierdo (9).

RU       (9).

PL  Montaż prawej i lewej kratownicy (9).

NL  Assemblage van rechter en linker raam-

werk (9).

PT  Montagem de treliças direita e esquerda (9).

DK  Montering af tværbjælke højre og venstre

(9).

SE  Montering av fackverk höger och vänster (9).

FI  Säleikön Oikean ja vasemman (9) asennus.

NO  Montering av listverk høyre og venstre (9).

Ø2,5 mm

Optional

ø 15

150mm

ERM

IT - Installazione valvola di non ritorno (10);

montaggio tubo d’aspirazione (11);

assemblaggio camino (12).

EN - Check valve installation (10);

suction pipe assembly (11);

chimney assembly (12).

DE - Installation des Rückschlagventils (10);

Montage der Ansaugleitung (11);

Kamingruppe (12).

FR - Installation du clapet anti-retour (10);

montage du tuyau d'aspiration (11);

assemblage conduit d’évacuation (12).

ES - Instalación de la válvula antirretorno (10);

montaje del tubo de aspiración (11);

montaje de chimenea (12).

RU -    (10);

   (11);

  (12).

PL - Montaż zaworu zwrotnego (10);

montaż rury ssącej (11);

montaż komina (12).

NL - Montage terugslagklep (10)

en zuigleiding (11);

assemblage schoorsteen (12).

PT - Instalação da válvula de não retorno (10);

montagem do tubo de aspiração (11);

montagem chaminé (12).

DK - Montage af kontraventil (10)

og rør til udsuget (11);

assemblage schoorsteen (12).

SE - Installation av backventilen (10);

montering av utsugningsröret (11);

sammansättning av skorsten (12).

FI - Vastaventtiilin asennus (10)

ja imuputken liitäntä (11);

kokoaminen ja suodattimien (12).

NO - Installasjon av tilbakeslagsventil (10)

og montasje av innsugingsrør (11);

montering av pipe (12).

CEILING

SOFFITTO

V3 (x4)

FALSE CEILING

CONTROSOFFITTO

V4 (x8)

3V3 (x4)

FALSE CEILING

CONTROSOFFIT

V3 (x4)

14 15

IT - Congurazione a sotto (13);

Congurazione a controsotto (14-15).

EN - Ceiling conguration (13);

False ceiling conguration (14-15).

DE - Kongurierung Decke(13);

Kongurierung abgehängte Decke(14-15).

FR - Installation sur plafond (13);

Installation sur faux-plafond (14-15).

ES - Conguración en techo (13);

Conguración en falso techo (14-15).

RU -    (13);

    (14-15).

PL - Konguracja na sucie (13);

Konguracja na sucie podwieszanym (14-15).

NL - Conguratie aan plafond (13);

Conguratie aan verlaagd plafond (14-15).

PT - Conguração no teto (13);

Conguração em teto falso (14-15).

DK - Loftskonguration (13);

Konguration med nedsænket loft (14-15).

SE - Utförande för innertak (13);

Utförande för undertak (14-15).

FI - Asetus kattoon (13);

Asetus välikattoon (14-15).

NO - Kongurasjon i tak (13);

Kongurasjon i undertak (14-15).
