FALMEC Verso User manual

LIBRETTO ISTRUZIONI IT

INSTRUCTIONS BOOKLET EN

GEBRAUCHSANWEISUNG DE

MODE D'EMPLOI FR

MANUAL DE INSTRUCCIONES ES

ИНСТРУКЦИИ RU

INSTRUKCJA OBSŁUGI PL

HANDLEIDING NL

MANUAL DE INSTRUÇÕES PT

BRUGSANIVSNINGER DK

INSTRUKTIONSBOK SE

OHJEKIRJA FI

BRUKSANVISNING NO

INSTRUCTIONS BOOKLET

Design

Verso

Dynamic Led

550

500

400

448

378

161

248

495

294

346

450

395

104

150

850

800

450

395

104

400

448

378

161

495

294

346

150

248

26 kg

28 kg

Verso 55

Verso 85

IT - Uscita alternativa posteriore: il motore sporge dal retro della cappa di 10 mm

EN - Alternative rear outlet: the motor protrudes 10 mm from the back of the hood

DE - Alternativer Abzug auf der Rückseite: der Motor steht auf der Rückseite der Abzugshaube um 10 mm über

FR - Sortie alternative arrière : le moteur dépasse de l'arrière de la hotte de 10 mm

ES - Salida alternativa posterior: el motor sobresale 10 mm en la parte posterior de la campana

RU -   :       10 

PL - Alternatywny tylny wylot: silnik wystaje 10 mm z tyłu okapu

NL - Alternatieve uitgang op de achterkant: de motor steekt 10 mm uit de achterkant van de kap

PT - Saída alternativa traseira: o motor sobressai na parte posterior da coifa em 10 mm

DK - Mulighed for bagudvendt aftræk: motoren rager 10 mm frem fra bagsiden af emhætten

SE - Alternativt bakre uttag: motorn sticker ut från kåpans baksida med 10 mm

FI - Vaihtoehtoinen takapoistumistie: moottori tulee ulos 10 mm liesituulettimen takaa

NO - Alternativ bakre utgang: motoren springer frem fra baksiden av ventilatorhetten med 10 mm

ø8 mm

ø6 mm

ø150 mm

min. 300 mm

ø150 mm

274 mm

326 mm

105 mm

274 mm

326 mm

105 mm

10 mm

530 mm

326 mm

ø 8 mm

V1 (x2)

326 mm

V3 (x2)

IT - Installazione con uscita verticale:

Misure per l’installazione (1). Fissaggio cappa (2).

EN - Installation with vertical outlet:

Measurements for installation (1).

Hood fastening (2).

DE - Installation mit vertikalem Abzug:

Maßangaben für die Installation (1).

Befestigung der Abzugshaube (2).

FR - Installation avec sortie verticale:

Mesures pour l'installation (1). Fixation de la hotte (2).

ES - Instalación con salida vertical:

Medidas para la instalación (1).

Fijación de la campana (2).

RU -    :

   (1).

  (2).

PL - Montaż z wylotem pionowym:

Środki montażowe (1). Mocowanie okapu (2).

NL - Installatie met verticale uitgang:

Maten voor de installatie (1). Kapbevestiging (2).

PT - Instalação com saída vertical:

Medidas para a instalação (1). Fixação do exaustor (2).

DK - Installation med lodret aftræk:

Mål for installation (1). Fastgørelse af emhætten (2).

SE - Installation med vertikalt uttag:

Installationsåtgärder (1). Fästning av kåpan (2).

FI - Asennus pystysuuntaisella poistumistiellä:

Mitat asennusta varten (1).

Liesituulettimen kiinnitys (2).

NO - Installasjon med vertikal utgang:

Installasjonsmål (1). Feste av ventilatorhette (2).

IT - Viti di sicurezza obbligatorie

EN - Mandatory safety screws

DE - Sicherheitsschrauben, obligatorisch

FR - Vis de sécurité obligatoires

ES - Tornillos de seguridad obligatorios

RU -

Обязательные предохранительные

винты

PL -

Obowiązkowe śruby zabezpieczające

NL - Verplichte veiligheidsschroeven

PT -

Parafusos de segurança obrigatórios

DK - Obligatoriske sikkerhedsskruer

SE - Obligatoriska säkerhetsskruvar

FI - Pakolliset varmistusruuvit

NO - Påkrevde sikkerhetsskruer

Ø150

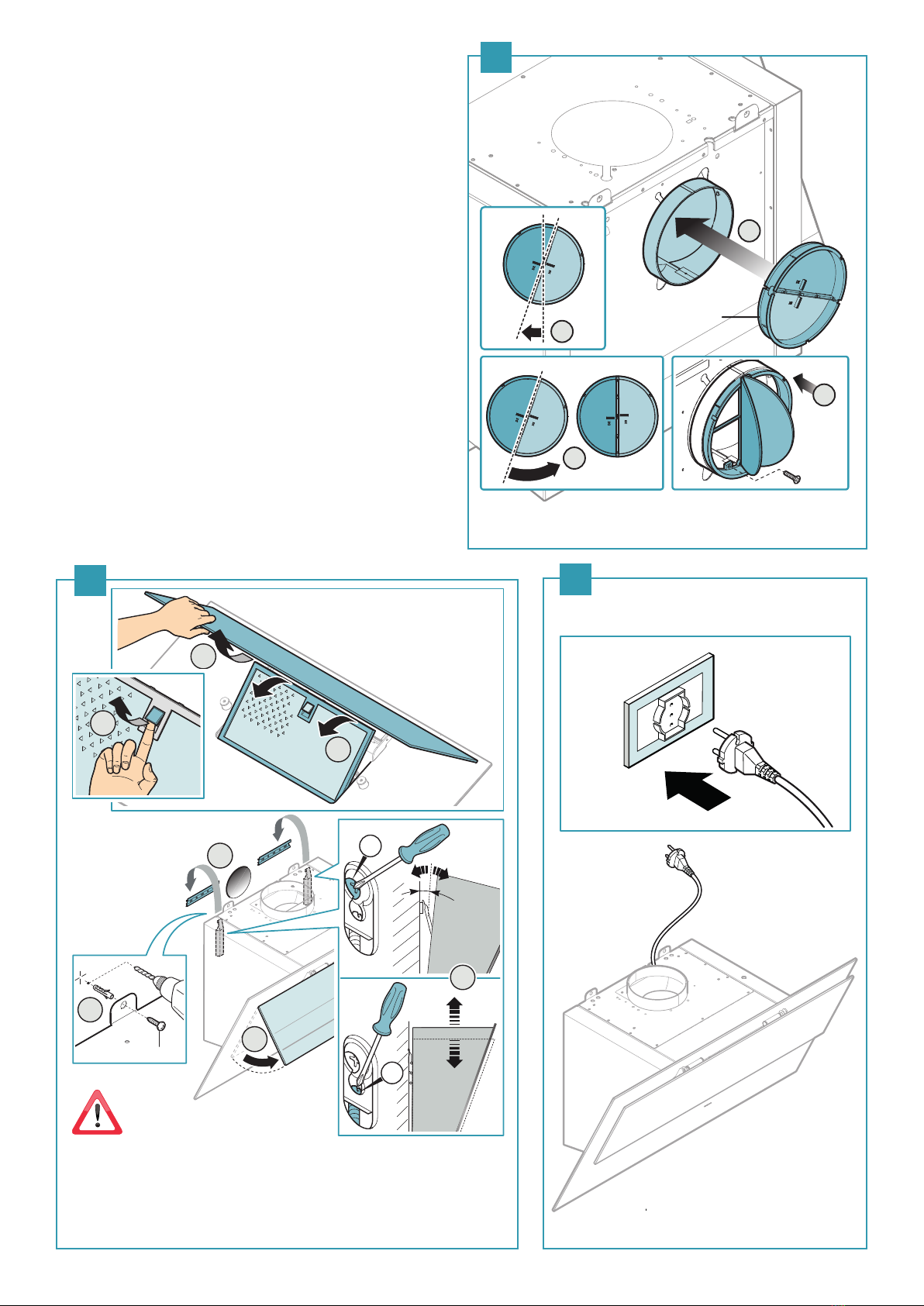

IT - Installazione valvola di non ritorno (3) e montaggio tubo d’aspirazione (4).

EN - Check valve installation (3) and suction pipe assembly (4).

DE - Installation des Rückschlagventils (3) und Montage der Ansaugleitung (4).

FR - Installation du clapet anti-retour (3) et montage du tuyau d'aspiration (4).

ES - Instalación de la válvula antirretorno (3) y montaje del tubo de aspiración (4).

RU -    (3)     (4).

PL - Montaż zaworu zwrotnego (3) i montaż rury ssącej (4).

NL - Montage terugslagklep (3) en zuigleiding (4).

PT - Instalação da válvula de não retorno (3) e montagem do tubo de aspiração (4).

DK - Montage af kontraventil (3) og rør til udsuget (4).

SE - Installation av backventilen (3) samt montering av utsugningsröret (4).

FI - Vastaventtiilin asennus (3) ja imuputken liitäntä (4).

NO - Installasjon av tilbakeslagsventil (3) og montasje av innsugingsrør (4).

x mm

326 mm

Ø 8 mm

V1 (x4)

(x6)

Connettore comandi

Panel control connector

Cavo alimentazione

Power cable

IT - Riposizionamento motore

EN - Motor repositioning

DE - Neupositionierung Motor

FR - Repositionnement du moteur

ES - Reubicación del motor

RU - Перепозиционирование двигателя

PL - Zmiana położenia silnika

NL - Hernieuwde plaatsing van de motor

PT - Reposicionamento do motor

DK - Genpositionering af motor

SE - Ompositionering motor

FI - Moottorin uudelleensijoitus

NO - Gjenplassering av motor

IT - Installazione con uscita posteriore:

Misure per l’installazione (5). Riposizionamento motore (6).

EN - Installation with rear outlet:

Measurements for installation (5). Motor repositioning (6).

DE - Installation mit abzug auf der Rückseite:

Maßangaben für die Installation (5).

Neupositionierung Motor (6).

FR - Installation avec une sortie arrière:

Mesures pour l'installation (5).

Repositionnement du moteur (6).

ES - Instalación con salida posterior:

Medidas para la instalación (5). Reubicación del motor (6).

RU -    :   

(5).   (6).

PL - Instalacji z tylnym wylotem:

Środki montażowe (5). Zmiana położenia silnika (6).

NL - Installatie met uitgang op de achterkant: Maten voor de in-

stallatie (5). Hernieuwde plaatsing van de motor (6).

PT - Instalação com saída posterior:

Medidas para a instalação (5).

Reposicionamento do motor (6).

DK - Installation med bagudvendt aftræk:

Mål for installation (5). Genpositionering af motor (6).

SE - Installation med bakre uttag:

Installationsåtgärder (5). Ompositionering motor (6).

FI - Takapoistumistien asentamiseksi:

Mitat asennusta varten (5). Moottorin uudelleensijoitus (6).

NO - Installasjon med bakre utgang:

Installasjonsmål (5). Gjenplassering av motor (6).

Connettore comandi

Panel control connector

Cavo alimentazione

Power cable

567

(x4)

(x2)

IT - Riposizionamento motore (7).

EN - Motor repositioning (7).

DE - Neupositionierung Motor (7).

FR - Repositionnement du moteur (7).

ES - Reubicación del motor (7).

RU -   (7).

PL - Zmiana położenia silnika (7).

NL - Hernieuwde plaatsing van de motor (7).

PT - Reposicionamento do motor (7).

DK - Genpositionering af motor (7).

SE - Ompositionering motor (7).

FI - Moottorin uudelleensijoitus (7).

NO - Gjenplassering av motor (7).

V3 (x2)

IT - Viti di sicurezza obbligatorie

EN - Mandatory safety screws

DE - Sicherheitsschrauben, obligatorisch

FR - Vis de sécurité obligatoires

ES - Tornillos de seguridad obligatorios

RU - Обязательные предохранитель-

ные винты

PL -

Obowiązkowe śruby zabezpieczające

NL - Verplichte veiligheidsschroeven

PT -

Parafusos de segurança obrigatórios

DK - Obligatoriske sikkerhedsskruer

SE - Obligatoriska säkerhetsskruvar

FI - Pakolliset varmistusruuvit

NO - Påkrevde sikkerhetsskruer

IT - Installazione valvola di non ritorno (8). Fissaggio cappa (9).

EN - Check valve installation (8). Hood fastening (9).

DE -

Installation des Rückschlagventils (8). Befestigung der Abzugshaube (9).

FR - Installation du clapet anti-retour (8). Fixation de la hotte (9).

ES - Instalación de la válvula antirretorno (8). Fijación de la campana (9).

RU -    (8).   (9).

PL - Montaż zaworu zwrotnego (8). Mocowanie okapu (9).

NL - Montage terugslagklep (8). Kapbevestiging (9).

PT - Instalação da válvula de não retorno (8). Fixação do exaustor (9).

DK - Montage af kontraventil (8). Fastgørelse af emhætten (9).

SE - Installation av backventilen (8). Fästning av kåpan (9).

FI - Vastaventtiilin asennus (8). Liesituulettimen kiinnitys (9).

NO - Installasjon av tilbakeslagsventil (8). Feste av ventilatorhette (9).

V3 (x6)

Ø6 mm

Ø6

V4 (x2)

(x2)

11IT - Camino opzionale

EN - Optional chimney

DE - Kamin als zubehör

FR - Cheminée en option

ES - Camino opcional

RU -  

PL - Opcjonalny kanał kominowy

NL - Optionele schoorsteen

PT - Chaminé opcional

DK - Valgfri kamin

SE - Tillval rökgång

FI - Valinnainen poistoputki

NO - Valgfri skorstein

MAGNETE - MAGNET

IT - Montaggio ltro di serie (13 + 14) o opzionale (13 + 15).

EN - Assembly of factory-tted lter (

13 + 14

) or optional lter (

13 + 15

DE - Montage des Serien- (13 + 14) oder optionalen Filters (13 + 15).

FR - Montage du ltre de série (13 + 14) ou en option (13 + 15).

ES - Montaje del ltro de serie (13 + 14) u opcional (13 + 15).

RU -     (13 + 14)  -

  (13 + 15).

PL - Montaż ltra występującego w wyposażeniu seryjnym (13 + 14) lub

opcjonalnego (13 + 15).

NL - Montage lter, serieel (13 + 14) of optioneel (13 + 15).

PT - Montagem ltro de série (13 + 14) ou opcional (13 + 15).

DK - Montering af serielter (13 + 14) eller ekstra lter (13 + 15).

SE - Montering av serielter (13 + 14) eller tillval (13 + 15).

FI -

Varusteluun kuuluvan (13 + 14) tai lisävarustesuodattimen (13 + 15) asennus.

NO - Montering av standardlter (13 + 14) eller tilleggslter (13 + 15).
