Endress+Hauser Minicap FTC 262 User manual

KA00155F/00/A6/13.14

71262169

Operating Instructions

Minicap FTC262

DE - Grenzschalter

EN- Point Level Switch

FR - Détecteur de niveau

ES - Detector de nivel

IT - Interruttore di livello

NL - Niveauschakelaar

2Endress+Hauser

en - Contents

Safety instructions 4

Identification 6

Mounting 7

Setting-up 11

Optimising Performance 12

Connections 14

Function 17

Maintenance 19

Trouble-shooting 22

Supplementary documentation 27

Tip

Allowed

Forbidden

Visual check

Light signals LED

green (gn): Working

yellow (ye): Switch stautus

)

red (rd): Fault

fr - Sommaire

Conseils de sécurité 4

Dénomination 6

Montage 7

Réglage 11

Optimisation de fonction 12

Raccordement 14

Fonction 17

Entretien 19

Recherche de défauts 23

Documentation complémentaire 27

Tuyau

Permis

Interdit

Contrôle visuel

Signaux lumineux LED

verte (gn): Fonctionnement

jaune (ye): Etat de commutation

rouge (rd): Défaut

de - Inhalt

Sicherheitshinweise 4

Identifikation 6

Einbau 7

Einstellungen 11

Funktionsoptimierung 12

Anschluss 14

Funktion 17

Wartung 19

Fehlersuche 21

Ergänzende Dokumentation 27

Tipp

Erlaubt

Verboten

Sichtkontrolle

Lichtsignale LED

grün (gn): Betrieb

gelb (ye): Schaltzustand

rot (rd): Störung

Endress+Hauser 3

es - Indice

Notas sobre seguridad 4

Identificación 6

Montaje 7

Ajuste 11

Optimización del funcionamiento 12

Conexiones 14

Funcionamiento 17

Mantenimiento 19

Identificación de fallos 24

Documentación suplementaria 27

Consejo

Permitido

Prohibido

Control visual

Señales luminosas LED

verde (gn): En servicio

amarillo (ye): Estado de

conmutatciòn

rojo (rd): Fallo

it - Indice

Note sulla sicurezza 4

Identificazione 6

Montaggio 7

Messa in marcia 11

Ottimizzazione delle prestazioni 12

Collegamenti 14

Funzione 17

Manutenzione 19

Individuazione e eliminazione delle

anomalie 25

Documentazione supplementare 27

Tipp

Permesso

Proibito

Controllo visivo

Segnali luminosi LED

verde (gn): Funzionamento

giallo (ye): Stado di commutazione

rosso (rd): Guasto

nl - Inhoud

Veiligheidsinstructies 4

Identificatie 6

Montage 7

Instellingen 11

Functieoptimalisatie 12

Aansluiting 14

Functie 17

Onderhoud 19

Fout zoeken 26

Aanvullende documentatie 27

Tip

Toegestaan

Verboden

visuele controle

Lichtsignalen LED

groen (gn): In bedrijf

geel (ye): Schakeltoestand

rood (rd): Fout

4Endress+Hauser

de - Sicherheitshinweise

Der Minicap FTC262 darf nur als

Grenzschalter für feinkörnige

Schüttgüter verwendet werden.

Bei unsachgemäßem Einsatz

können Gefahren von ihm

ausgehen.

Das Gerät darf

nur von

qualifiziertem und

autorisiertem Fachpersonal

unter Beachtung dieser

Betriebsanleitung,

der einschlägigen Normen,

der gesetzlichen Vorschriften

und der Zertifikate (je nach

Anwendung) eingebaut,

angeschlossen, in Betrieb

genommen und gewartet werden.

In der Gebäudeinstallation ist ein

Netzschalter für das Gerät leicht

erreichbar in dessen Nähe zu

installieren.

Der Schalter ist als Trenn-

vorrichtung für das Gerät zu

kennzeichnen.

en - Notes on Safety

The Minicap FTC262 may be used

as a point level switch in light bulk

solids.

If used incorrectly, it can be a

source of dangers.

The device may be installed,

connected, commissioned,

operated and maintained

qualified and authorised

personnel only

, under

compliance with these Operating

Instructions, the relevant

standards, legal requirements, and

certificates (depending on the

application.

Install an easily accessible power

switch in the proximity of the

device. Mark the power switch as

a disconnector for the device.

fr - Conseils de sécurité

Le Minicap FTC262 doit être

exclusivement utilisé comme

détecteur de niveau pour

matériaux en vrac à grains fins.

Il peut être source de danger en cas

d’utilisation non conforme aux

prescriptions.

L’appareil ne doit être installé,

raccordé, mis en service et

entretenu

que par un personnel

qualifié et autorisé

, qui tiendra

compte des instructions du présent

manuel de mise en service, des

normes en vigueur, des directives

légales et des certificats disponibles

(selon l’application).

Installer un commutateur réseau à

proximité immédiate de l’appareil,

en veillant à ce qu’il soit facilement

accessible. Marquer ce

commutateur comme prise de

coupure de l’appareil.

Endress+Hauser 5

es - Notas sobre seguridad

El detector de nivel Minicap

FTC262 sólo debe utilizarse para la

detección de límite en materiales

de grano fino.

Su empleo inapropiado puede

resultar peligroso. El equipo deberá

ser montado, conectado, instalado

y mantenido

única y

exclusivamente por personal

cualificado y autorizado

bajo observación de las presentes

instrucciones de servicio, de las

normativas y legislaciones

vigentes, así como de los

certificados (dependiendo de la

aplicación).

Instalar un interruptor de fácil

acceso en las proximidades del

equipo. Identificar el interruptor

como desconectador del equipo.

it - Note sulla sicurezza

Il Minicap FTC262 deve essere

esclusivamente utilizzato come

interruttore di livello per rinfusa a

grana fine.

Un utilizzo non corretto può

determinare pericolo.

Lo strumento può essere montato

solamente da personale

qualificato ed autorizzato

Il montaggio, il collegamento,

la messa in esercizio e la

manutenzione devono rispettare le

presenti istruzioni, le norme

vigenti e i certificati (a seconda

dell'applicazione).

Installare un interuttore per

l’alimentazione in prossimità del

dispositivo. Marcare l’interuttore

come disconnessione del

dispositivo.

nl - Veiligheidsinstructies

Gebruik de MinicapFTC262 alleen

als niveauschakelaar voor in

fijnkorrelige materialen.

Indien niet correct gebruikt

kunnen gevaarlijke situaties

ontstaan.

Het instrument

alleen door

gekwalificeerd en

geautoriseerd personeel

laten

inbouwen, aansluiten,

in bedrijf nemen en onderhouden.

Neem de instructies in deze

Inbedrijfstellingsvoorschriften,

de desbetreffende normen,

de wettelijke voorschriften en

eventuele certificaten in acht.

Installeer een makkelijk

bereikbare voedingschakelaar in

de nabijheid van het instrument.

Kenmerk de voedingschakelaar

specifiek voor het instrument.

6Endress+Hauser

de - Identifikation

Folgende Möglichkeiten stehen

zur Identifizierung des Messgeräts

zur Verfügung:

– Typenschildangaben

– Bestellcode (Order code) mit

Aufschlüsselung der

Gerätemerkmale auf dem

Lieferschein

en - Identification

The following options are available

for identification of the measuring

device:

– Nameplate specifications

– Order code with breakdown of

the device features on the

delivery note

fr - Dénomination

Les options suivantes sont

disponibles pour l'identification de

l'appareil:

– Indications de la plaque

signalétique

– Référence de commande (Order

code) avec énumération des

caractéristiques de l'appareil sur

le bordereau de livraison

es - Identificatión

Las opciones siguientes están

disponibles para la identificación

del dispositivo de medición:

– Especificaciones de la placa de

identificación

– Código de pedido con desglose

de las características del

dispositivo en el albarán de

entrega

it - Identifikazione

Per l'identificazione del misuratore

sono disponibili le seguenti

opzioni:

– dati della targhetta

– codice d'ordine con lista delle

caratteristiche del dispositivo

sul documento di trasporto

nl - Identificatie

De volgende mogelijkheden

bestaan om het meetinstrument te

identificeren:

– specificaties op de typeplaat

– codice d'ordine con lista delle

caratteristiche del dispositivo

sul documento di trasporto

Endress+Hauser 7

FTC 262

³300

( 11,8)³

MIN

MAX

FTC 260

F: <3000 N

FTC 262

mm (in)

³300

( 11 ,8)³

³200

( ,87)³7

de - Einbau

Einbaubeispiele

en - Mounting

Mounting Examples

fr - Montage

Examples de montage

es - Montaje

Ejemplos de montaje

it - Montaggio

Esempi di montaggio

nl - Inbouw

Inbouwvoorbeelden

°C (°F)

3000

–40

()–40

(32)

(104)

(176)

2800

8Endress+Hauser

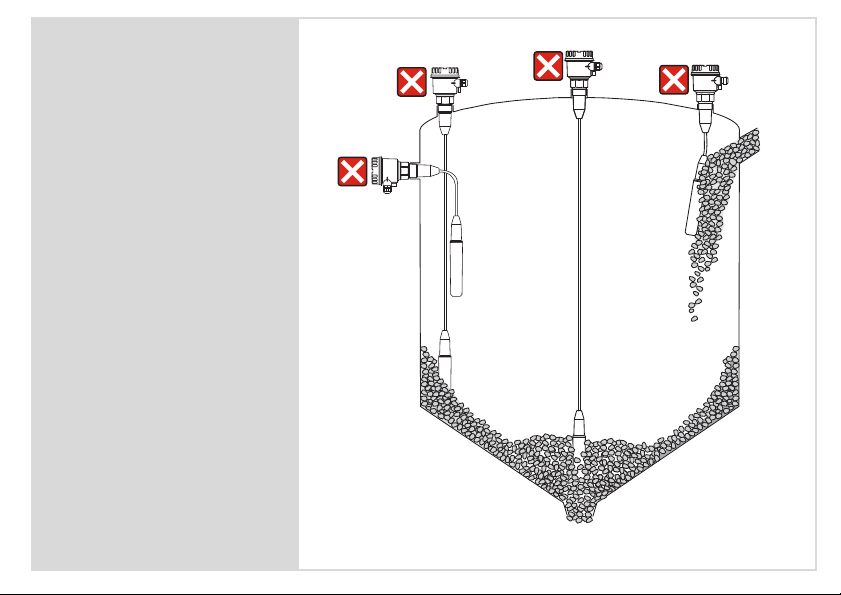

de -

Falscher Einbau

en -

Incorrect Mounting

fr -

Montage incorrect

es -

Montaje incorrecto

it -

Montaggio errato

nl -

Foutieve inbouw

Endress+Hauser 9

1. 2. 3.

4. 5. 6.

1., 2., 3.

de -

Seil gerade biegen

en -

Straightening the rope

fr -

Redresser le câble

es -

Enderece el cable

it -

Raddrizzare la fune

nl -

Kabel recht buigen

4., 5., 6.

de -

Seilkürzung siehe “Zubehör”

en -

For rope shortening see

“Accessories”

fr -

Raccourcissement du câble voir

“Accessoires”

es -

Para acortar el cable, vea

“Accesorios”

it -

Per accorciare la fune

v. “Accessori”

nl -

Kabel inkorten zie “Accessoires”

10 Endress+Hauser

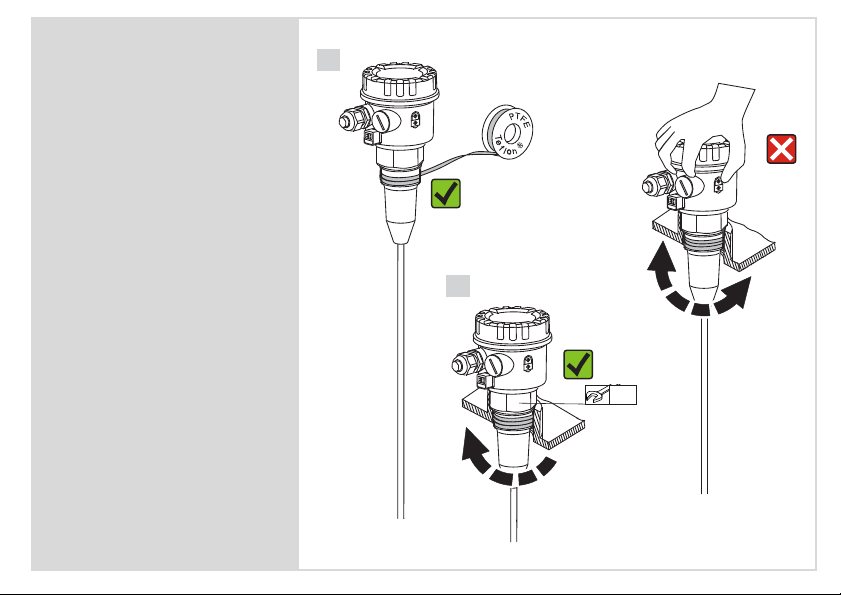

de -

Minicap in den Prozessanschluss

einschrauben.

Nicht am Gehäuse drehen.

en -

Screw Minicap into process

connection.

Don’t use housing to turn!

fr -

Visser le Minicap.

Ne pas se servir du boîtier!

es -

Rescar el Minicap a la conexión a

proceso.

No girar el cabezal!

it -

Avvitare il Minicap all’attacco al

processo.

Non avvitarlo della custodiea!

nl -

Schroef de Minicap in de

procesaansuluiting.

Draai hierbij niet aan de behuizing!

40…80 Nm

Other manuals for minicap FTC 262

Other Endress+Hauser Switch manuals

Endress+Hauser

Endress+Hauser Soliphant T FTM20 User manual

Endress+Hauser

Endress+Hauser prosonic T FTU 230 User manual

Endress+Hauser

Endress+Hauser Flowphant T DTT31 User manual

Endress+Hauser

Endress+Hauser Soliphant M FTM52 User manual

Endress+Hauser

Endress+Hauser Proline Promag 55 User manual

Endress+Hauser

Endress+Hauser minicap FTC 262 User manual

Endress+Hauser

Endress+Hauser Nivotester FTC 422 User manual

Endress+Hauser

Endress+Hauser Liquiphant FTL64 User manual

Endress+Hauser

Endress+Hauser Liquiphant S FTL70 User manual

Endress+Hauser

Endress+Hauser Nivotester FTC325 PFM User manual

Endress+Hauser

Endress+Hauser Soliphant M FTM50 Manual

Endress+Hauser

Endress+Hauser Liquiphant S FTL70 7 Series User manual

Endress+Hauser

Endress+Hauser Liquiphant FTL64 User manual

Endress+Hauser

Endress+Hauser Liquiphant FTL51B User manual

Endress+Hauser

Endress+Hauser Nivotester FTL325N-1 1 User manual

Endress+Hauser

Endress+Hauser Liquiphant M FTL50 User manual

Endress+Hauser

Endress+Hauser Liquiphant T FTL20 User manual

Endress+Hauser

Endress+Hauser Soliphant M FTM50 User manual

Endress+Hauser

Endress+Hauser Solicap M FTI55 User manual

Endress+Hauser

Endress+Hauser Nivotester FTL 375 N 3 Series User manual

Endress+Hauser

Endress+Hauser RTA421 User manual

Endress+Hauser

Endress+Hauser nivector FTC 968 User manual

Endress+Hauser

Endress+Hauser Liquipoint FTW 31 User manual

Endress+Hauser

Endress+Hauser soliphant II FTM 30 DR User manual

Popular Switch manuals by other brands

URC

URC Total Control MFS-8 installation manual

Azbil

Azbil HPQ-D11 user manual

Sony

Sony DFS-900M operating instructions

SICK

SICK i17S operating instructions

F&F

F&F SZR-277 quick start guide

Shure

Shure UAMS/BK user guide

Dräger

Dräger X-zone Switch Off Instructions for use

Asco

Asco Joucomatic 349 Series manual

BT Mini Hub user guide

D-Link

D-Link DES-1226G manual

Johnson Controls

Johnson Controls FS80-C installation instructions

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Configuration guide

MicroNet

MicroNet SP1200A user manual

Ruijie

Ruijie RG-PF2920 Series Hardware installation and reference guide

Altinex

Altinex DA1914SX user guide

MiLAN

MiLAN MIL-SM2401M user guide

RJM

RJM MASTERMIND PBC/6X user manual

Atlas

Atlas MMK-KVM8 owner's manual
