Endress+Hauser Liquiphant T FTL20 User manual

Poziom Przep³yw Temperatura Analiza

cieczy

Rejestracja Komponenty

systemów

Us³ugi Rozwi¹zania

Ciœnienie

KA213F/00/a3/09.04

Instrukcja obsługi

Liquiphant T FTL20

pl - Sygnalizator poziomu

en - Level Limit Switch

de - Füllstandgrenzschalter

2Endress+Hauser

pl - Spis treści

Uwagi dotyczące bezpieczeństwa 3

Identyfikacja przyrządu 4

Postępowanie z przyrządem 6

Przykłady montażu 8

Montaż10

Podłączenie wersji DC-PNP 14

Podłączenie wersji AC 18

Podłączenie wersji AS-i 20

Testowanie 21

Czyszczenie 22

Dane techniczne 23

Wymiary wersji do 150 °C 24

Wymiary wersji do 100 °C 25

Akcesoria, części zamienne 26

Wykrywanie i usuwanie usterek 30

Dokumentacja uzupełniająca 33

"Uwaga!

= czynność zabroniona;

prowadzi do wadliwej pracy

lub uszkodzenia.

en - Contents

Notes on Safety 3

Device Identification 4

Handling 6

Mounting examples 8

Mounting 10

Connection DC-PNP 14

Connection AC 18

Connection AS-i-Bus 20

Test 21

Cleaning 22

Technical Data 23

Dimensions 150 °C 24

Dimensions 100 °C 25

Accessories, Spare parts 26

Trouble-shooting 31

Supplementary Documentation 33

"Caution!

= forbidden;

leads to incorrect operation

or destruction.

de - Inhalt

Sicherheitshinweise 3

Geräte-Identifikation 4

Behandlung 6

Einbaubeispiele 8

Einbau 10

Anschluss DC-PNP 14

Anschluss AC 18

Anschluss AS-i-Bus 20

Test 23

Reinigung 22

Technische Daten 23

Abmessungen 150 °C 24

Abmessungen 100 °C 25

Zubehör, Ersatzteile 26

Fehlersuche 32

Ergänzende Dokumentation 33

"Achtung!

= verboten;

führt zu fehlerhaftem Betrieb

oder Zerstörung.

Endress+Hauser 3

pl - Uwagi dotyczące bezpieczeń-

stwa

Liquiphant T FTL20 jest

sygnalizatorem poziomu cieczy.

Niewłaściwe użycie może prowa-

dzićdo powstania zagrożeńzwią-

zanych z konkretnym zastosowa-

niem.

Montaż, podłączenie, uruchomie-

nie, obsługa i konserwacja sygna-

lizatora mogąbyćwykonywane

tylko przez wykwalifikowany

i uprawniony personel.

Należy

ściśle przestrzegaćzaleceńzawar-

tych w niniejszej instrukcji, sto-

sownych norm i wymogów praw-

nych oraz zaleceńzawartych

w posiadanych certyfikatach.

W pobliżu przyrządu należy

zainstalowaćurządzenie

odłączające od sieci zasilającej,

oznakowane jako wyłącznik

zasilania sygnalizatora.

en - Notes on Safety

The Liquiphant T FTL20 is

designed for level limit detection in

liquids.

If used incorrectly it is possible that

application-related dangers may

arise.

The device may be installed,

connected, commissioned,

operated and maintained

qualified and authorised

personnel only

, under strict

observance of these operating

instructions, any relevant

standards, legal requirements, and,

where appropriate, the certificates.

Install an easily accessible power

switch in the proximity of the

device.

Mark the power switch as a

disconnector for the device.

de - Sicherheitshinweise

Der Liquiphant T FTL20 darf nur

als Füllstandgrenzschalter für

Flüssigkeiten verwendet werden.

Bei unsachgemäßem Einsatz

können Gefahren von ihm

ausgehen.

Das Gerät darf

nur von

qualifiziertem und

autorisiertem Fachpersonal

unter strenger Beachtung dieser

Betriebsanleitung,

der einschlägigen Normen,

der gesetzlichen Vorschriften

und der Zertifikate (je nach

Anwendung) eingebaut,

angeschlossen, in Betrieb

genommen und gewartet werden.

In der Gebäudeinstallation ist ein

Netzschalter für das Gerät leicht

erreichbar in dessen Nähe zu

installieren.

Er ist als Trennvorrichtung für das

Gerät zu kennzeichnen.

4Endress+Hauser

pl - Identyfikacja przyrządu

en - Device Identification

de - Geräte-Identifikation

ENDRESS+HAUSER

LIQUIPHANT T

FTL20 - ####

Z-6

, WHG,

ISO228 G ½ A, 316L

ISO228 G ¾ A, 316L

ISO228 G 1 A, 316L

ANSI ½" NPT, 316L

ANSI ¾" NPT, 316L

DIN2999 R ½, 316L

DIN2999 R ¾, 316L

19...253V AC,

10...35V DC, PNP

AS-i Bus

Zabezpieczenie przed przelaniem + detekcja

przecieków / Leakage detection /

Leckage-Detektion

CSA Ogólnego stosowania /

General Purpose, CSA CUS

2-przewodowe / wire / Draht

3-przewodowe / wire / Draht

Interfejs AS-i /

Endress+Hauser 5

150 °C, Pg 11, ISO4400, IP65

150 °C, NPT ½", ISO4400, IP65

150 °C, M12, IP67

150 °C, QUICKON, IP65

100 °C, Pg 11, ISO4400, IP65

100 °C, NPT ½", ISO4400, IP65

100 °C, M12, IP67

100 °C, QUICKON, IP65

Do pracy w strefie bezpiecznej / for non-hazardous area /

für Ex-freien Bereich

inne / others / andere

6Endress+Hauser

pl - Postępowanie z przyrządem

Trzymaćza obudowę,

nie

za widełki

en - Handling

Hold by the housing,

not

by the sensor fork

de - Behandlung

Am Gehäuse anfassen,

nicht

an der Schwinggabel

Ra < 1.5 µm

Endress+Hauser 7

pl -

Nie

zginać

Nie

skracać

Nie

wydłużać

en -

not

bend

not

shorten

not

lenghen

de -

Nicht

verbiegen

Nicht

kürzen

Nicht

verlängern

8Endress+Hauser

pl - Przykłady montażu

A: Punkt przełączania

B: Histereza przełączania

en - Mounting examples

A: Switchpoint

B: Switching hysteresis

de - Einbaubeispiele

A: Schaltpunkt

B: Schalthysterese

~13 mm

~3 mm

~2 mm

~30 mm

~10.5 mm

Endress+Hauser 9

min. DN 50

n= 0...10000 mm²/s

n= 0... 2000 mm²/s

pl -

Uwzględnićlepkość cieczy i osady

en -

Take account of viscosity and

build-up

de -

Viskosität und Ansatzbildung

berücksichtigen

10 Endress+Hauser

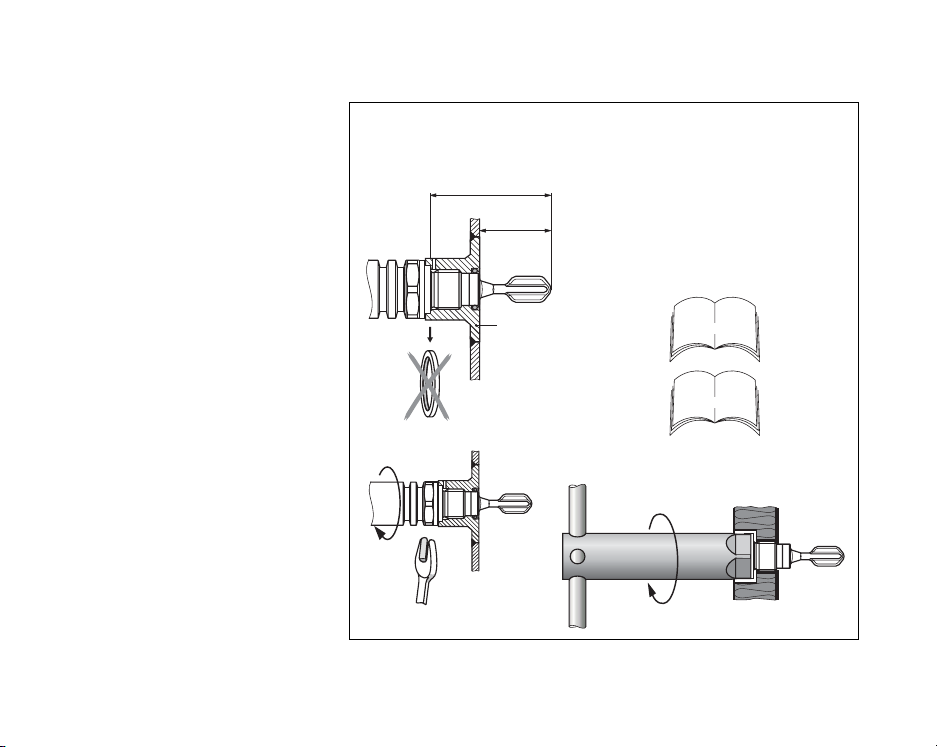

pl - Montaż

Przyłącze technologiczne

G ½ A, G ¾ A, G 1 A

(DIN ISO 228/l)

en - Installation

Process connection

G ½ A, G ¾ A, G 1 A

(DIN ISO 228/l)

de - Einbau

Prozessanschluss

G ½ A, G ¾ A, G 1 A

(DIN ISO 228/l)

2.)

1.)

KA 032F/00

KA 219F/00

G¾

32 mm

Króciec do wspawania /

Weld-in socket /

Einschweißmuffe

ma . 150 °C / 25 bar

ma . 100 °C / 40 bar

G ¾" => 1.) ~63.9 mm 2.) ~ 38.0 mm

G 1" => 1.) ~78.0 mm ) ~ 48.0 mm2.
