Electrolux EFL10566DX User manual

User manual

Gebrauchsanleitung

Manuel d’utilisation

Gebruiksaanwijzing

Manual de uso

Livro de instruções para

utilização

Libretto di uso

Användningshandbok

Bruksveiledning

Käyttöohjeet

Brugsvejledning

Руководство по

Эксплуатации

Kasutusjuhend

Lietošanas pamācība

Naudotojo vadovas

Інструкція з експлуатації

Használati útmutató

Návod k použití

Návod na používanie

Manual de folosire

Instrukcja użytkowania

Knjižica s uputama

Navodilo za uporabo

Οδηγίεσ χρήσησ

Kullanim kitapçiği

Ръководство на

Потребителя

ПайдаланушыНұсқаулығы

Упатство за корисник

Udhëzues për përdorimin

Корисничко упутство

مﺪﺨﺘﺴﻤﻟا ﻞﻟد

EFL10566DX

2www.electrolux.com

CONTENTS

1. RECOMMENDATIONS AND SUGGESTIONS

..................................................................

2. USE

...........................................................................................................................................

3. MAINTENANCE

......................................................................................................................

4. CONTROLS

.............................................................................................................................

5. LIGHTING

................................................................................................................................

WE’RE THINKING OF YOU

Thank you for purchasing an Electrolux appliance. You’ve chosen a product that brings

with it decades of professional experience and innovation. Ingenious and stylish, it has

been designed with you in mind. So whenever you use it, you can be safe in the knowledge

that you’ll get great results every time.

Welcome to Electrolux.

Visit our website for:

Get usage advice, brochures, trouble shooter, service information:

www.electrolux.com

www.registerelectrolux.com

Buy Accessories, Consumables and Original spare parts for your appliance:

www.electrolux.com/shop

CUSTOMER CARE AND SERVICE

Always use original spare parts.

When contacting our Authorised Service Centre, ensure that you have the following data

available: Model, PNC, Serial Number.

The information can be found on the rating plate.

Warning / Caution-Safety information

General information and tips

Environmental information

Subject to change without notice.

ENGLISH

1. RECOMMENDATIONS AND SUGGESTIONS

• The Instructions for Use apply to several versions of

this appliance. Accordingly, you may nd descriptions

of individual features that do not apply to your specic

appliance.

• The manufacturer will not be held liable for any damages

resulting from incorrect or improper installation.

• The minimum safety distance between the cooker top

and the extractor hood is 650 mm (some models can be

installed at a lower height, please refer to the paragraphs

on working dimensions and installation).

• Check that the mains voltage corresponds to that indi-

cated on the rating plate xed to the inside of the hood.

• For Class I appliances, check that the domestic power

supply guarantees adequate earthing. Connect the ex-

tractor to the exhaust ue through a pipe of minimum

diameter 120 mm. The route of the ue must be as short

as possible.

• Do not connect the extractor hood to exhaust ducts car-

rying combustion fumes (boilers, replaces, etc.).

• If the extractor is used in conjunction with non-electrical

appliances (e.g. gas burning appliances), a sufcient

degree of aeration must be guaranteed in the room

in order to prevent the backow of exhaust gas. The

kitchen must have an opening communicating directly

with the open air in order to guarantee the entry of clean

air. When the cooker hood is used in conjunction with

appliances supplied with energy other than electric, the

negative pressure in the room must not exceed 0,04

mbar to prevent fumes being drawn back into the room

by the cooker hood.

• In the event of damage to the power cable, it must be

replaced by the manufacturer or by the technical service

department, in order to prevent any risks.

• If the instructions for installation for the gas hob specify

a greater distance specied above, this has to be taken

into account. Regulations concerning the discharge of air

have to be fullled.

• Use only screws and small parts in support of the hood.

4www.electrolux.com

Warning: Failure to install the screws or xing device in

accordance with these instructions may result in electri-

cal hazards.

• Connect the hood to the mains through a two-pole switch

having a contact gap of at least 3 mm.

• Do not ambè under the range hood; risk of re.

• This appliance can be used by children aged from 8

years and above and persons with reduced physical,

sensory or mental capabilities or lack of experience and

knowledge if they have been given supervision or instruc-

tion concerning use of the appliance in a safe way and

understand the hazards involved. Children shall not play

with the appliance. Cleaning and user maintenance shall

not be made by children without supervision.

• “CAUTION: Accessible parts may become hot when used

with cooking appliances.”

• The symbol on the product or on its packaging indicates

that this product may not be treated as household waste.

Instead it shall be handed over to the applicable collection

point for the recycling of electrical and electronic equip-

ment. By ensuring this product is disposed of correctly,

you will help prevent potential negative consequences for

the environment and human health, which could other-

wise be caused by inappropriate waste handling of this

product. For more detailed information about recycling

of this product, please contact your local city ofce, your

household waste disposal service or the shop where you

purchased the product.

• Switch off or unplug the appliance from the mains supply

before carrying out any maintenance work.

• Clean and/or replace the Filters after the specied time

period (Fire hazard).

ENGLISH

2. USE

• The extractor hood has been de-

signed exclusively for domestic use

to eliminate kitchen smells.

• Never use the hood for purposes

other than for which it has been

designed.

• Never leave high naked ames un-

der the hood when it is in operation.

• Adjust the ame intensity to direct

it onto the bottom of the pan only,

making sure that it does not engulf

the sides.

• Deep fat fryers must be continu-

ously monitored during use: over-

heated oil can burst into ames.

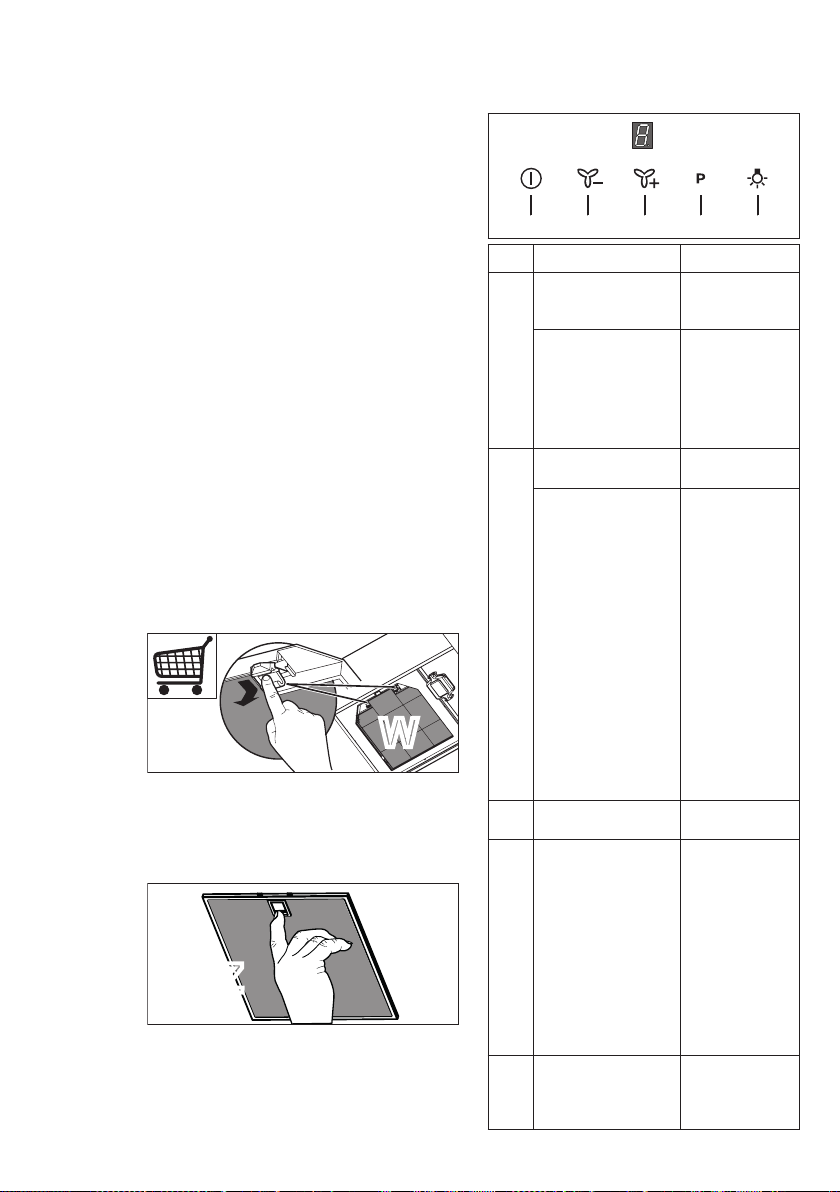

3. MAINTENANCE

- The Activated charcoal lter is

not washable and cannot be re-

generated, and must be replaced

approximately every 4 months of

operation, or more frequently for

particularly heavy usage (W).

- The Grease lters must be cleaned

every 2 months of operation, or

more frequently for particularly

heavy usage, and can be washed

in a dishwasher (Z).

- Control lights, if present.

• Clean the hood using a damp cloth

and a neutral liquid detergent.

4. CONTROLS

T1 T2 T3 T4 L

Button Function Display

T1 Turns the suction

motor on and off at

speed one.

Displays the set speed.

Press and hold the

button for approxima-

tely 5 seconds, with

all the loads turned

off (Motor and Lights),

to turn the Activated

Charcoal Filter alarm

on/off.

- C ashes once , A.C.

Filter alarm Activated

- C ashes twice, A.C.

Filter alarm Deactivated

T2 Decreases the wor-

king speed.

Displays the set speed.

When the lters alarm

is triggered, the alarm

can be reset by pres-

sing and holding this

button for approxima-

tely 3 seconds. These

indications are only

visible when the motor

is turned off.

Findicates the need to

wash the metal grease

fil-ters. The alarm is

triggered after the Hood

has been in operation

for 100 working hours.

Cindicates the need

to change the activated

char-coal filters, and

also to wash the me-

tal grease lters. The

alarm is triggered after

the Hood has been

in operation for 200

working hours.

T3 Increases the working

speed.

Displays the set speed

T4 Activates Power

speed from any other

speed, including mo-

tor off. This speed is

set to operate for 10

minutes, after which

the system returns to

the speed that was

set before. Suitable to

deal with maximum le-

vels of cooking fumes.

Displays P.

LTurns the lighting sy-

stem on and off at

maximum intensity.

6www.electrolux.com

5. LIGHTING

Lamp Power (W) Socket Voltage (V) Dimension (mm) ILCOS Code

28 E14 220-240 104 x 35 HSGSB/C/UB-28-220/240-E14

20 G4 12 33 x 9 HSG/C/UB-20-12-G4

35 GU10 230 51 x 50,7 HAGS-35-230-GU10-51/40

50 GU10 230 51 x 50,7 HAGS-35-230-GU10-51/20

20 GU4 12 40 x 35 HRGS-20-12-GU4-35/30

20 GU5.3 12 46 x 51 HRGS-20-12-GU5.3-50/10

16 G13 95 720 x 26 FD-16/40/1B-E-G13-26/720

18 G13 57 589,8 x 26 FD-18/40/1B-E-G13-26/600

9 G23 60 (lamp)

220-240 (starter) 167 x 28 FSD-9/27/1B-I-G23

11 G23 91 (lamp)

220-240 (starter) 235,8 x 28 FSD-11/40/1B-I-G23

GERMAN

INHALT

1. EMPFEHLUNGEN UND HINWEISE

...................................................................................

2. GEBRAUCH

..........................................................................................................................

3. WARTUNG

.............................................................................................................................

4. BEDIENELEMENTE

.............................................................................................................

5. BELEUCHTUNG

...................................................................................................................

FÜR SIE ERDACHT

Wir freuen uns, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie haben

ein Produkt gewählt, dass auf Jahrzehnte an Erfahrung und Innovation zurückblicken

kann. Es ist durchdacht und elegant, und wurde extra für Sie entwickelt. Darum können

Sie bei jedem Gebrauch sicher sein, beste Ergebnisse zu erhalten.

Willkommen bei Electrolux.

Besuchen Sie unsere Website, wo Sie:

Tipps für den Gebrauch nden, unsere Broschüren herunterladen, etwaige Probleme

lösen und Informationen zum Kundendienst erhalten können:

www.electrolux.com

Ihr Produkt registrieren und so besseren Kundendienst erhalten können:

www.registerelectrolux.com

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät bestellen können:

www.electrolux.com/shop

KUNDENDIENST UND WARTUNG

Verwenden Sie stets Original-Ersatzteile.

Bevor Sie die autorisierte Kundendienststellekontaktieren, legenSie sichbitte diefolgenden

Daten zurecht: Modell, Artikelnummer (PNC), Seriennummer.

Diese Angaben nden Sie auf dem Typenschild des Geräts.

Hinweis / Achtung - Für die Sicherheit wichtige Informationen

Allgemeine Tipps und Informationen

Informationen zum Umweltschutz

Vorbehaltlich Änderungen.

8www.electrolux.com

1. EMPFEHLUNGEN UND HINWEISE

• Diese Gebrauchsanleitungen beziehen sich auf die ver-

schiedenen Modelle der Abzugshaube. Darum kann es

möglich sein, dass die Beschreibung bestimmter Merkmale

für das vorliegende Gerät nicht zutrifft.

• Der Hersteller haftet nicht für etwaige Schäden, die durch

die fehlerhafte Installation oder falschen Gebrauch ent-

stehen könnten.

• Der min. Sicherheitsabstand zwischen Kochfeld und Ab-

zugshaube beträgt 650 mm (einige Modelle können auch

niedriger installiert werden; siehe Absatz Installation).

• Kontrollieren Sie, ob die Netzspannung den Daten des

Typenschilds im Innern der Haube entspricht.

• Für Geräte der Klasse I muss kontrolliert werden, ob

das häusliche Versorgungsnetz korrekt geerdet ist. Die

Absaughaube mit Hilfe eines Rohrs mit einem Mindest-

durchmesser von 120 mm mit dem Rauchabzug ver-

binden. Der Verlauf des Rauchabzugs soll so kurz wie

möglich sein.

• Die Abzugshaube darf nicht an einen Schacht ange-

schlossen werden, in den Rauchgase geleitet werden (z.

B. von Heizkessel, Kaminen, usw.).

• Falls in dem Raum neben dem Abzug auch nicht mit

Strom betriebene Geräte (zum Beispiel Gasgeräte) ein-

gesetzt werden, muss für eine ausreichende Belüftung

gesorgt werden, damit der Rückuss der Abgase ver-

hindert wird. Die Küche muss eine direkte Öffnung nach

Außen aufweisen, damit ein ausreichender Luftaustausch

gewährleistet wird. Wird die Abzugshaube zusammen mit

nicht mit Strom betriebenen Geräte eingesetzt, darf der

Unterdruck im Raum 0,04 mbar nicht überschreiten, damit

die Abgase nicht wieder angesaugt werden.

• Schadhafte Kabel müssen durch den Hersteller oder vom

Kundendienst ausgewechselt werden, damit jedes Risiko

ausgeschlossen wird.

• Falls die Montageanweisungen für die gasbetriebene

Kochmulde einen größeren Abstand vorschreiben, als der

oben angegebene, muss diese Vorgabe befolgt werden.

Es sind sämtliche Abluftvorschriften zu beachten.

GERMAN

• Nur für die Abzugshaube geeignete Schrauben und

Kleinteile verwenden.

Achtung: Werden die Schrauben und Befestigungsele-

mente nicht entsprechend der vorliegenden Anleitungen

verwendet, besteht Stromschlaggefahr.

• Die Abzugshaube mittels zweipoligem Schalter mit einer

Öffnung der Kontakte von mindestens 3 mm an das Netz

anschließen.

• Auf keinen Fall unter der Haube ambieren: Brandgefahr.

• Kinder ab 8 Jahren und Personen mit eingeschränkten

physischen, sensorischen oder psychischen Fähigkeiten,

oder mit mangelnden Erfahrungen oder Kenntnissen dürfen

nicht mit dem Gerät umgehen, es sei denn, sie werden

von einer für ihre Sicherheit verantwortlichen Person

beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder

nicht mit dem Gerät herumspielen können. Reinigungs-

und Wartungsarbeiten dürfen nicht von unbeaufsichtigten

Kindern durchgeführt werden.

• ACHTUNG: Die zugänglichen Teile können während des

Gebrauchs der Kochgeräte sehr heiß werden.

• Das Symbol am Produkt oder auf der Verpackung weist

darauf hin, dass das Gerät nicht als normaler Hausmüll

entsorgt werden darf. Das ausrangierte Gerät muss viel-

mehr bei einer speziellen Sammelstelle für elektrische

und elektronische Geräte abgegeben werden. Mit der

vorschriftsmäßigen Entsorgung des Gerätes trägt der

Benutzer dazu bei, schädliche Auswirkungen auf Umwelt

und Gesundheit zu vermeiden. Weitere Informationen zum

Recycling dieses Produktes können bei der zuständigen

Behörde, der örtlichen Abfallbeseitigung oder bei dem

Händler, der das Gerät verkauft hat, eingeholt werden.

• Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss

dieses ausgeschaltet und spannungslos gemacht werden.

• Die Filter stets nach den angegebenen Intervallen reinigen

oder auswechseln (Brandgefahr).

10 www.electrolux.com

2. GEBRAUCH

• Die Abzugshaube wurde aus-

schließlich für den häuslichen Ge-

brauch entwickelt, um Kochdünste

zu beseitigen.

• Die Haube darf nur für die ihr zu-

gedachten Zwecke benutzt werden.

• Unter der eingeschalteten Haube

keine offenen Flammen benutzen.

• Die Flamme so regulieren, dass

sie nicht über den Boden des

Kochgeschirrs hinausreicht.

• Fritteusen müssen während des

Gebrauchs ständig überwacht

werden: überhitztes Öl könnte sich

entzünden.

3. WARTUNG

- Der Aktivkohlelter ist weder wasch-

bar, noch regenerierbar und muss

bei normalem Betrieb zirka alle 4

Monate oder auch öfter ausge-

wechseltwerden, jenachIntensität

des Gebrauchs (W).

- Die Fettlter sind alle 2 Monate

oder bei intensiver Nutzung öfter

zu reinigen und können in der

Spülmaschine gespült werden (Z).

- Kontrolllampen der Steuerungen,

wo vorhanden.

• Die Haube mit einem feuchten

Lappen und einem neutralen Rei-

nigungsmittel abwischen.

4. BEDIENELEMENTE

T1 T2 T3 T4 L

Taste Funktion Display

T1 Schaltet den Absaugmotor

bei der ersten Geschwin-

digkeitsstufe ein und aus.

Zeigt die eingestellte

Geschwindigkeit an

Mit zirka 5 Sekunden

langem Gedrückt hal-

ten der Taste bei abge-

schalteten Verbrauchern

(Motor+Licht) wird der

Alarm der Aktivkohlelter

aktiviert / deaktiviert.

- 1 Mal Blinken C

Alarm Aktivkohlelter

aktiviert

- 2 Mal Blinken C

Alarm Aktivkohlelter

deaktiviert

T2 Vermindert die Betriebs-

geschwindigkeit.

Zeigt die eingestellte

Geschwindigkeit an

Bei laufendem Filteralarm

wird durch 3 Sekunden

anhaltendes Drücken der

Taste ein Reset des A-

larms ausgelöst. Derlei

Anzeigen sind nur bei ab-

gestelltem Motor sichtbar.

FZeigt an, dass die

Metallfettlter gewa-

schen werden müs-

sen. Dieser Alarm

wird nach 100 effekti-

ven Betriebsstunden

der Abzugshaube

ausgelöst.

C Zeigt an, dass

die Aktivkohlefilter

ausgewech-selt

und die Metallfett-

filter gewaschen

werden müssen.

Dieser Alarm wird

nach 200 effektiven

Betriebsstun-den

der Abzugshaube

ausgelöst.

T3 Erhöht die Betriebsge-

schwindigkeit.

Zeigt die eingestellte

Geschwindigkeit an.

T4 Aktiviert von jeder Ge-

schwindigkeit aus, auch

bei abgestelltem Motor,

die Geschwindigkeit Po-

wer, die auf 10 Minuten

zeitgeregelt ist. Nach

Ablauf dieser Zeit kehrt

das System zu der zuvor

eingestellten Geschwin-

digkeit zurück. Für die

Beseitigung von sehr

intensiven Kochdünsten

geeignet.

Zeigt Pan.

LSchaltet die Beleuch-

tungsanlage auf höchster

Intensitätsstufe ein und

aus.

Other manuals for EFL10566DX

Table of contents

Languages:

Other Electrolux Hob manuals

Electrolux

Electrolux EHO8840FOG User manual

Electrolux

Electrolux EHG6341FOK User manual

Electrolux

Electrolux EHO 600 Product guide

Electrolux

Electrolux EHT 310 X User manual

Electrolux

Electrolux EFV60656OK User manual

Electrolux

Electrolux DMGL8372UO User manual

Electrolux

Electrolux EW36IC60LB User manual

Electrolux

Electrolux GK29TCIO User manual

Electrolux

Electrolux LIT60443C User manual

Electrolux

Electrolux DMGL8370SW Technical manual

Electrolux

Electrolux EHF6747FOK User manual

Electrolux

Electrolux EGT6247 User manual

Electrolux

Electrolux RGG6242OOX User manual

Electrolux

Electrolux EGC3310NVK User manual

Electrolux

Electrolux KDI641723K User manual

Electrolux

Electrolux KIV64460X User manual

Electrolux

Electrolux EHF3920BOK User manual

Electrolux

Electrolux DOMINO with TIGER User manual

Electrolux

Electrolux EGG7253NOX User manual

Electrolux

Electrolux C 67100 K User manual

Electrolux

Electrolux LIC744I User manual

Electrolux

Electrolux EIV63344 User manual

Electrolux

Electrolux EQL4520BOZ User manual

Electrolux

Electrolux EGC3322 User manual

Popular Hob manuals by other brands

Siemens

Siemens EX875KYV1E INFORMATION FOR USE

AEG

AEG CERAMIC HOB 6010 K Installation and operating instructions

VALERA

VALERA CT 70A datasheet

Zanussi

Zanussi ZGF 6420 Instruction booklet

Gaggenau

Gaggenau CI 273 use and care manual

G3 Ferrari

G3 Ferrari Energy user manual

Pkm

Pkm IN4B instruction manual

Award

Award H903BG user manual

Zanussi

Zanussi VCH 5005 RZ Instruction booklet

Miele

Miele KM 523 Operating and installation instructions

Hotpoint

Hotpoint IS67V8CCXT/E manual

AEG

AEG HK854870XB user manual

Cookology

Cookology SEP600BK instruction manual

Bauknecht

Bauknecht Hob Instructions for use

Zanussi

Zanussi ZGM 782 Instruction booklet

dipo INDUCTION

dipo INDUCTION DIBK218S quick start guide

Miele

Miele KM 5987 Operating and installation instructions

Miele

Miele KM 360 G installation instructions
