Barre à double rangée de LED
NOTICE EFFI-SMART
Version 2.1.2020
MAJ: 17 juin 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: +33 9 72 38 17 80
Fax: +33 9 72 11 21 69

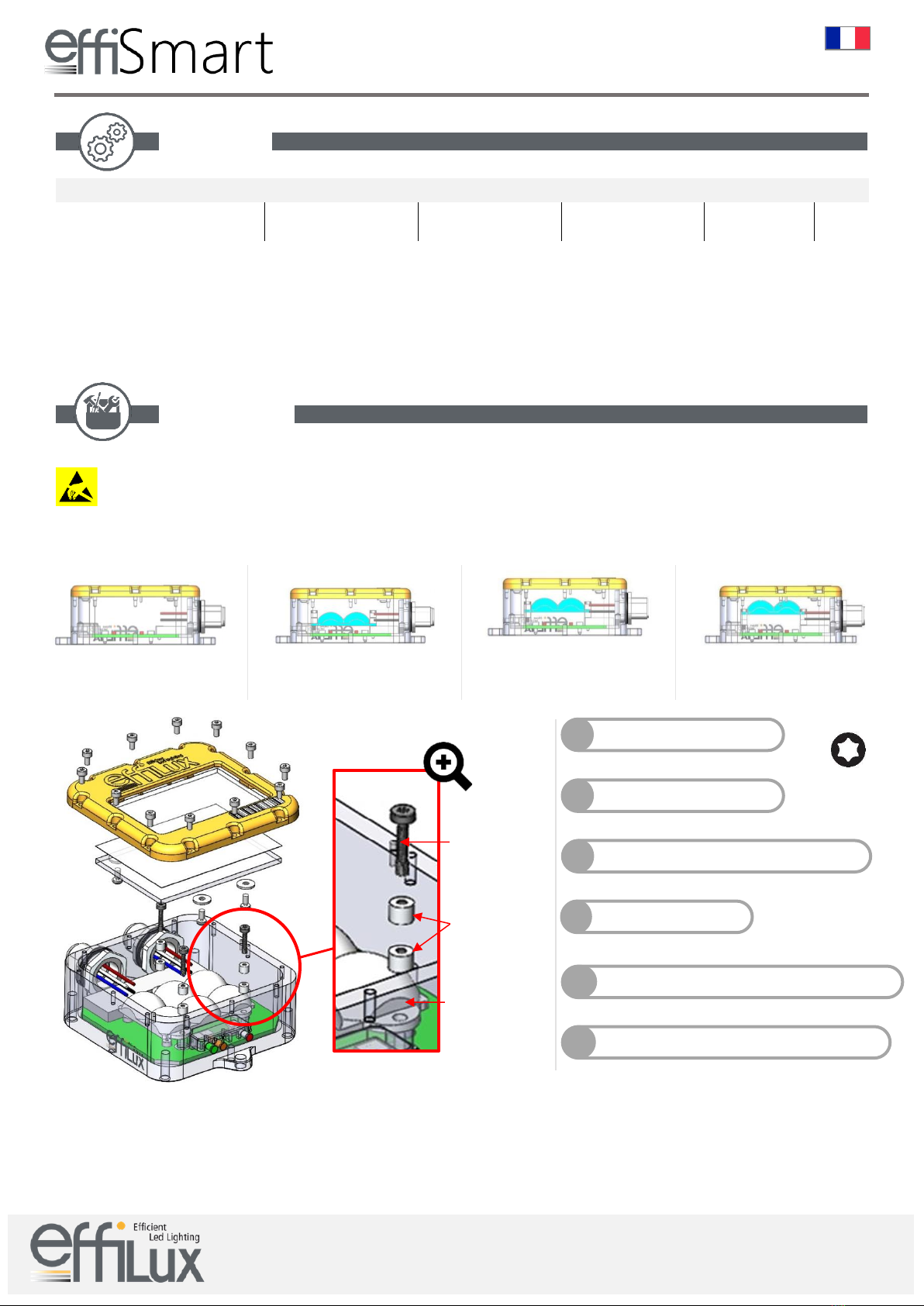

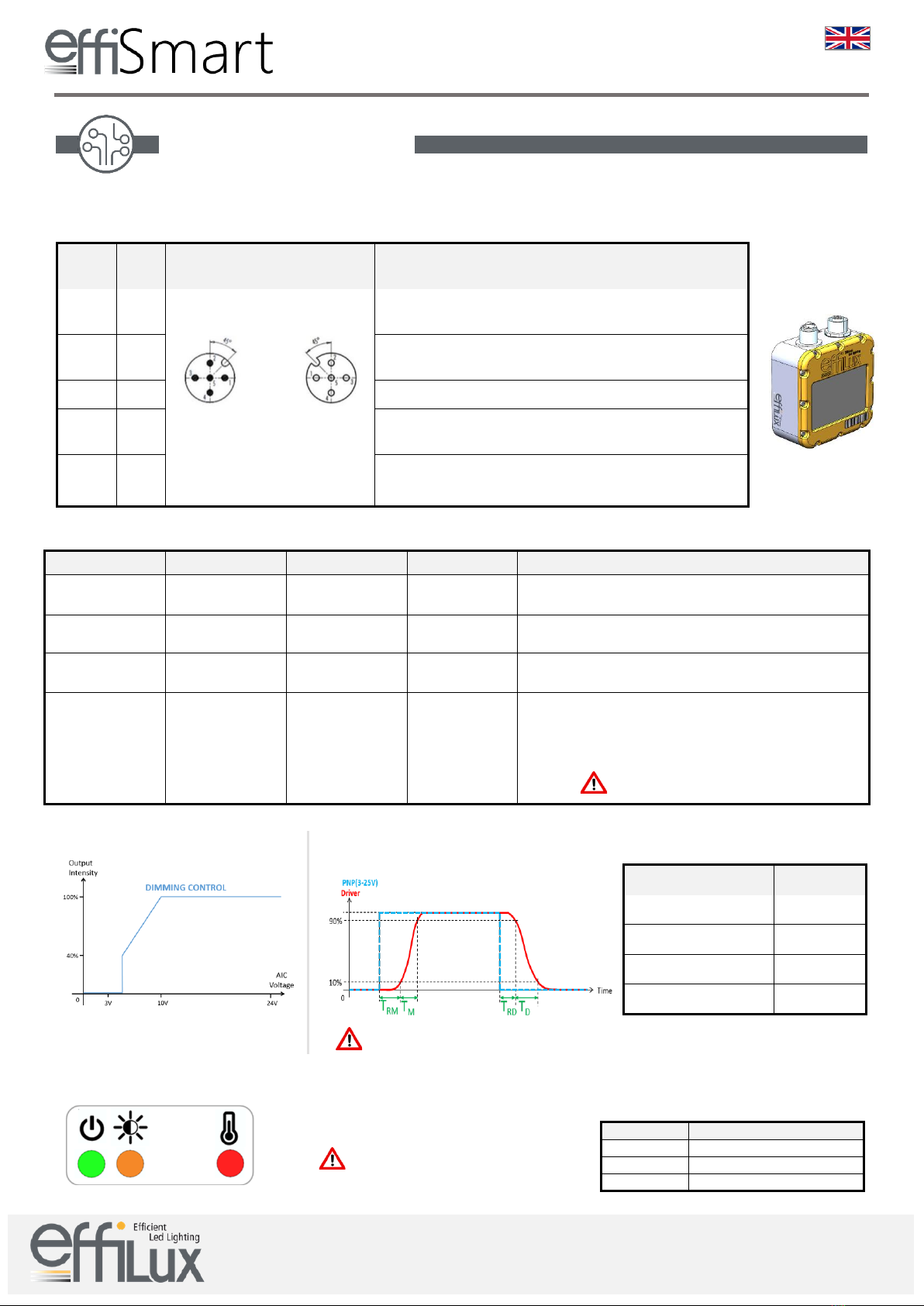

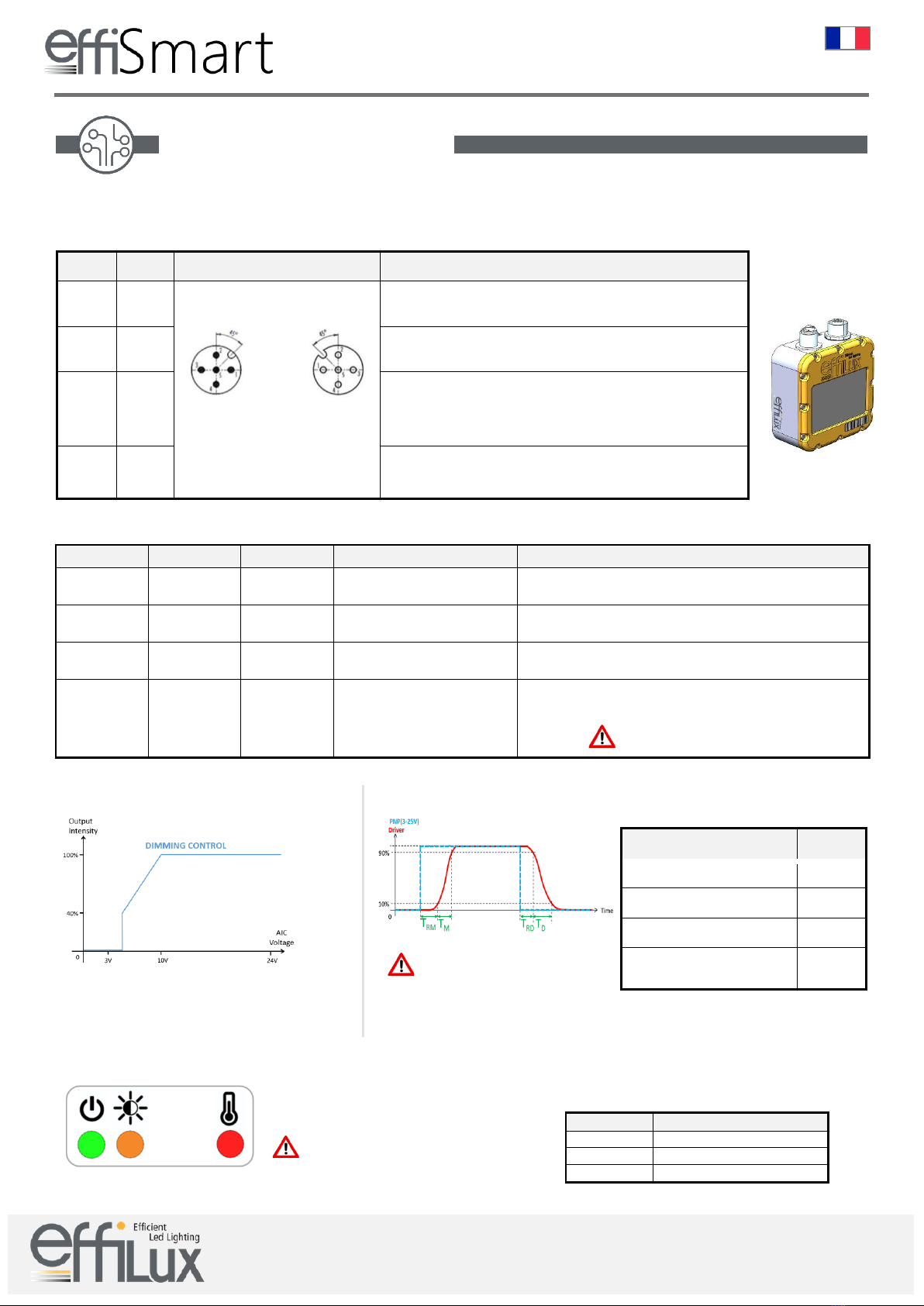

BRANCHEMENT
Le EFFI-Smart est alimenté avec une source de tension constante 24V.Sa consommation électrique est de 15 W pour la version 6
LED, de 30 W pour la version 12 LED et de 80 W pour la version 36 LED.
Alimentation : +24V
Courant max : 0.65A / 6LED ; 1.25A / 12LED ; 3.5A / 36LED
NPN (déclenchement front descendant) - max 24V
Consommation max = 0,1 mA
PNP (déclenchement front montant) - max 24V
Consommation max = 2 mA
Analog Intensity Control: 0-10V - Max 24V
Consommation = 1mA @10V & 2mA @24V
Contrôle du strobe se déclenchant sur front montant
Contrôle du strobe se déclenchant sur front descendant
LED OFF: 0V - 3V, ON: 3V (20%) –10V (100%) & ON: 10-24V
@100%
Les LEDs sont alimentées avec Imax jusqu’à ce que le défaut
température s’active. Ne pas utiliser avec un trigger externe, juste
pour le continu. Consommation signal = 4mA
Ne pas toucher le produit ! CHAUD !
(1) :Les LEDs sont alimentées avec Imax pendant 2s puis à 40% de Imax. (2) : Non connecté ≠ 0V
CONTRÔLE DU DIM CONTRÔLE DU STROBE PNP –CARACTERISTIQUE DE L’IMPULSION
INDICATEUR LED
Temps de réponse montée (TRM)
Temps de réponse descente (TRD)
Caractéristiques électroniques
Flash à la fréquence des LED
LED ON VERT : Alimentation connectée
LED ON ROUGE : Défaut Temperature à 65°C
Ne pas toucher le produit ! Attendre 5
minutes avant de remanipuler le produit.
Une sécurité thermique
s’enclenche si l’appareil devient trop
chaud (Utilisation trop longue à la
puissance maximale ou avec un Duty
Cycle trop haut, environ 20%.
0V < UAIC < 3V →LED OFF
3V < UAIC < 10V →≈40% < ILED < 100%
10V < UAIC < 24V →LED ON 100%
