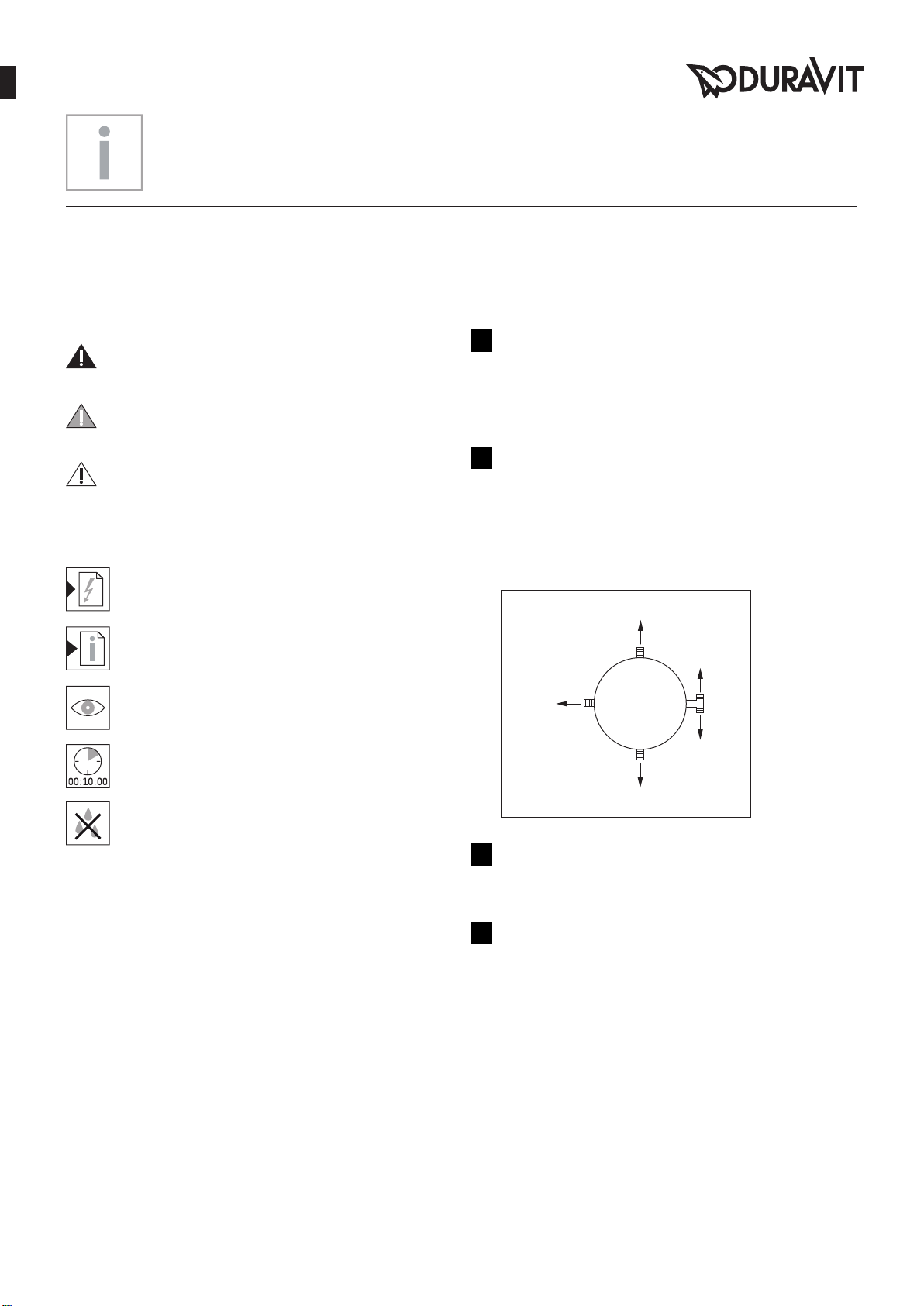

Zur Montageanleitung

Diese Montageanleitung ist Bestandteil der Duravit

Dampfdusche und ist vor der Montage sorgfältig zu lesen.

Erklärung der Signalwörter und Symbole

GEFAHR! Bei hohem Risiko, tödlichen Gefahren,

schweren Verletzungen

WARNUNG!Bei mittlerem Risiko,

schweren Verletzungen

VORSICHT! Bei geringem Risiko,

leichten Verletzungen

HINWEIS! Bei möglichen Sachschäden

Verweis auf Kapitel Elektroinstallation

Verweis auf Montagehinweise in diesem

Kapitel

Aufforderung zum Sichten (z.B. auf Kratzer)

Angabe der Zeitdauer (z.B. 10 Minuten)

Aufforderung zum Prüfen auf Dichtigkeit

Zielgruppe und Qualifikation

Die Dampfdusche darf nur durch ausgebildete Sanitär-

installateure montiert werden. Die Elektroinstallation

darf nur von ausgebildeten Elektroinstallateuren durch-

geführt werden.

HINWEIS!

Die Installationsvorschriften örtlicher Versorgungs-

unternehmen sowie länderspezfische Normen sind un-

eingeschränkt einzuhalten.

Montagehinweise

Beachten Sie vor der Montage die Vorinstallationsdaten-

blätter. Diese stehen im Internet unter www.duravit.com

zum Download bereit.

Türanschlag montieren (Grafik 18)

> Die Tür je nach Einbausituatiuon rechts oder links

anschlagen.

> Den Anschlag ohne Kraftaufwand befestigen, das

beigelegte Schmiermittel verwenden.

Installationsbox anschliessen (Grafik 32)

 A: Kopfbrause

 B: Kalkfilter

 C: Kaltwasser

 D: Handbrause

 E: Warmwasser

Duschwanne setzen (Grafik 43)

> Höhe der Duschwanne überprüfen (-2 mm) und

gegebenenfalls nachjustieren.

HINWEIS! (Grafik 54)

> Der Schlauch ist für die Entlüftung erforderlich,

daher unbedingt angeschlossen und geöffnet

lassen.

Wichtige Hinweise

4 DD_M_St.Trop_ECK/14.07.8

600

2250*

III

220 - 240 V~, 50/60 Hz

3,1 kW

= 16 A

ΔN

≤30 mA

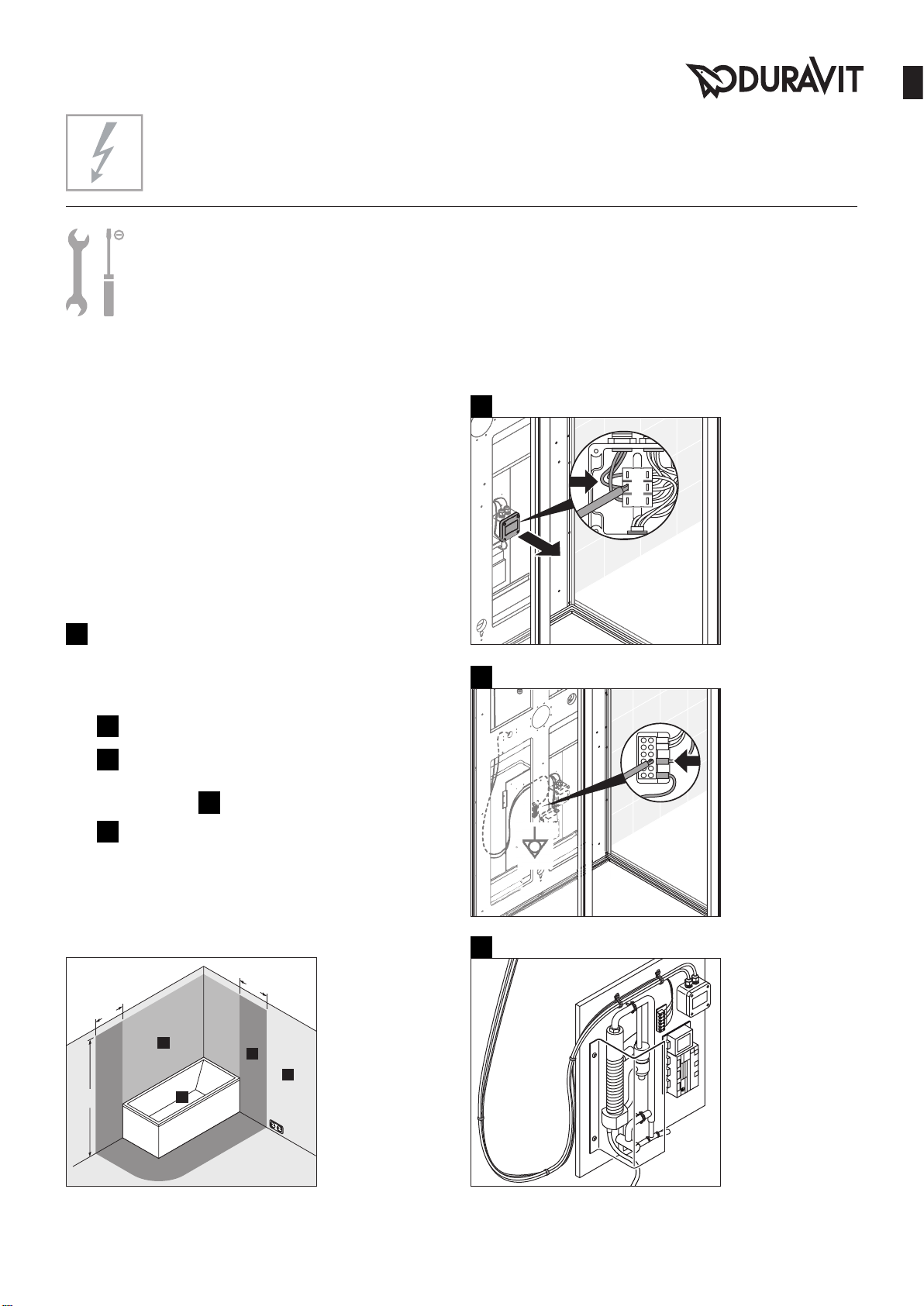

Elektroinstallation

* oder Höhe des

höchsten fest

angebrachten

Brausekopfes/

Wasserauslasses;

je nachdem, was

höher ist

Schutzzonen nach DIN VDE 0100-701

Vorinstallation

> Festverlegte Zuleitung für Stromversorgung legen:

 separate Absicherung und

Fehlerstrom-Schutzeinrichtung (RCD) vorschalten

 allpolig trennenden Hauptschalter

außerhalb der vorgegebener Schutzzonen (0 - 2)

vorschalten

 Zuleitung 3 000 mm herausschauen lassen

> Leitung für Potentialausgleich legen:

 Leitung 3 000 mm herausschauen lassen

Dampfdusche anschließen (Grafik 47)

HINWEIS! Revison an Technikeinheit ermöglichen.

> Kabelschlaufe legen, so dass Technikeinheit

problemlos herausgezogen werden kann.

Zuleitung an Netzanschlussdose anschließen.

Potentialsausgleich des Hauses und

mitgelieferter Potentialausgleich für das

Bedienfeld

an Schiene anschließen.

III

HINWEIS! Funktionsstörung vermeiden.

> Kabel von heißen, dampfführenden Rohren

fernhalten.

> Leitungen mit Kabelbindern zusammenbinden.

Stromversorgung

max. Nennleistung

Absicherung

RCD

DD_M_St.Trop_ECK/14.07.8 5

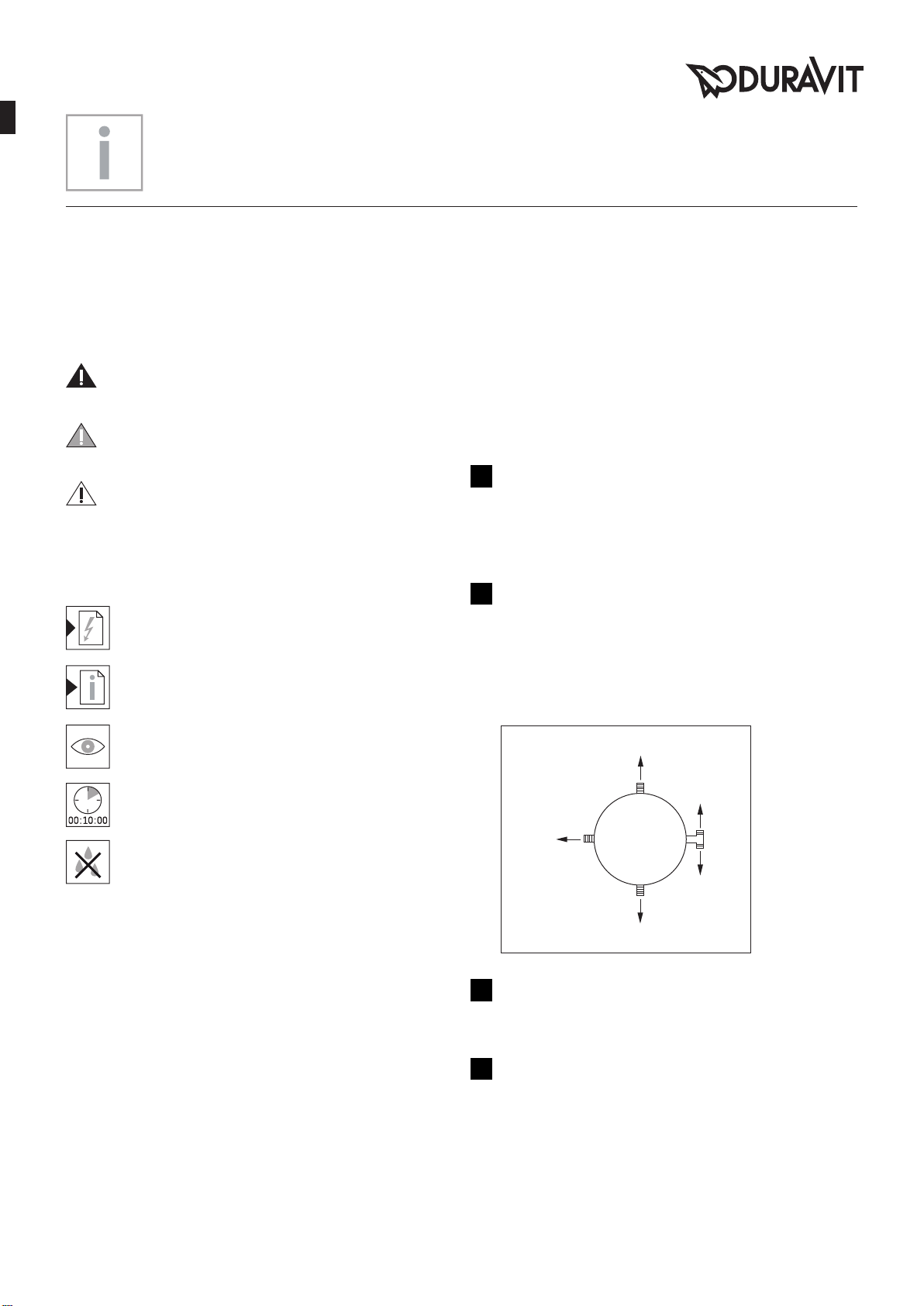

Regarding the mounting instructions

These mounting instructions come as part of the Duravit

steam shower and should be read carefully prior to

installation.

Explanation of the key words and symbols

DANGER! At high risk of fatal hazards or

serious injuries

WARNING! At medium risk of

serious injuries

CAUTION! At low risk of

slight injuries

ADVICE! In the case of potential damage to

property

Link to the Electrical Installation section

Link to the installation information in this

section

Inspection (e.g. for scratches)

Indication of the length of time (e.g. 10 minutes)

Inspect to check for leak tightness

Target group and qualification

The steam shower must only be installed by trained

plumbing engineers. The electrical installation may only

be carried out by qualified electricians.

NOTE!

Local installation regulations and any country-specific

standards must be observed at all times.

Installation information

Please read the pre-installation data sheets prior to

the installation. These are available to download on the

Internet at www.duravit.com.

NOTE!

Australia/New Zealand. Taps, valves and shower

accessories do not have Watermark or Wels approval for

installation. Please replace with approved alternative

(not included)

Installing the door hinge (Diagram 18)

> Hinge the door on the right or the left depending

on the position of the installation.

> Attach the hinge without exerting force and use

the enclosed lubricant.

Connecting the installation box (Diagram 32)

 A: shower head

 B: limescale filter

 C: cold water

 D: hand held shower head

 E: warm water

Positioning the shower tray (Diagram 43)

> Check the height of the shower tray (-2 mm) and

readjust if necessary.

NOTE! (Diagram 54)

> The hose is required for ventilation therefore, it is

essential to leave it connected and open.

Important information

6 DD_M_St.Trop_ECK/14.07.8

600

2250*

III

220 - 240 V~, 50/60 Hz

3,1 kW

= 16 A

ΔN

≤30 mA

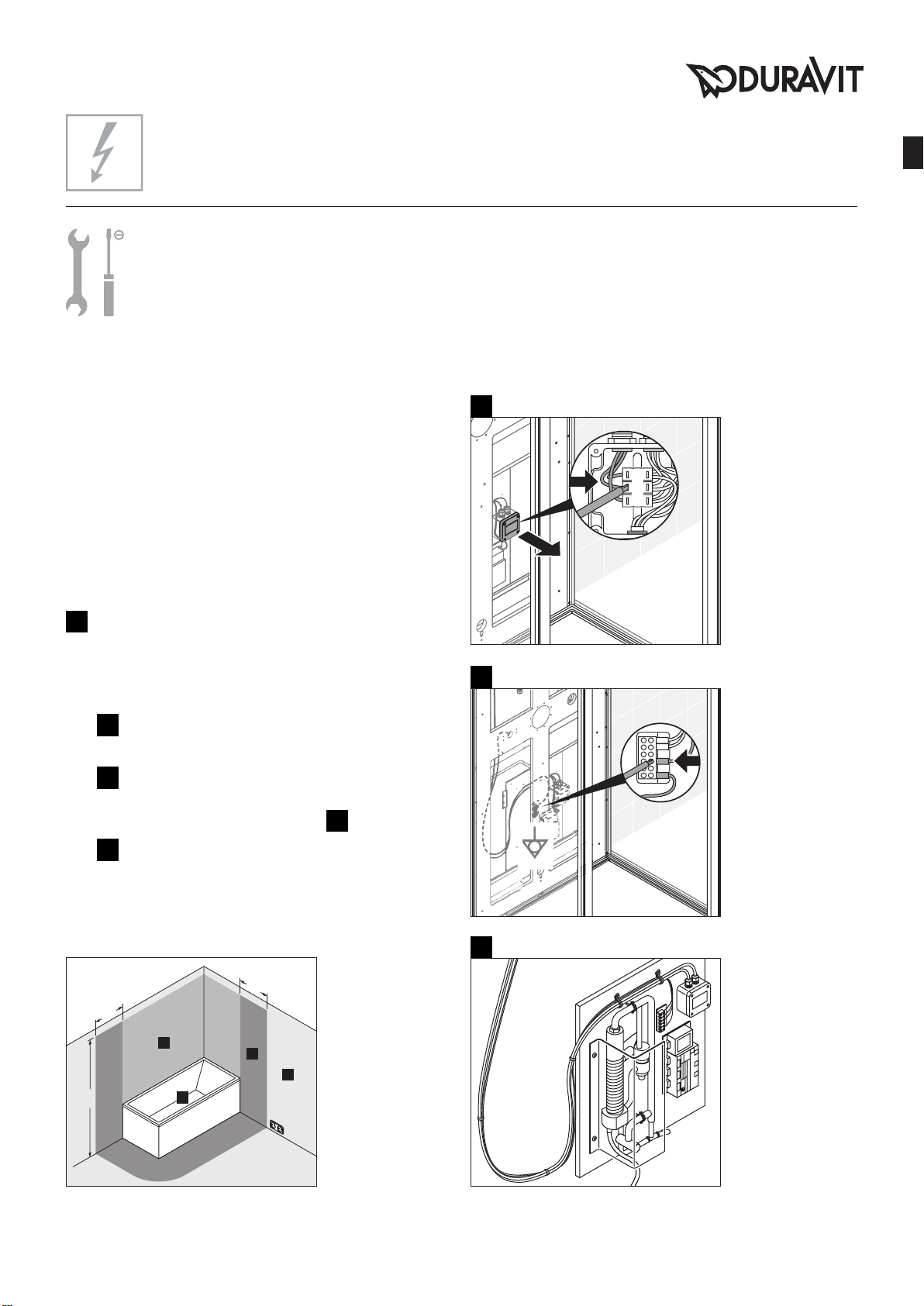

Electrical installation

* or the height of

the highest shower

head / water outlet

that is permanently

installed; depending

on which is higher

Safety areas in accordance with DIN VDE 0100-701

Pre-installation

> Installing a permanent power supply line:

 Pre-connect a separate fuse and

residual current operating device (RCD)

 Pre-connect an all-pole separating main switch

outside the prescribed safety areas (0 - 2)

 Allow the supply line to protrude by 3,000 mm

> Laying the potential equalisation cable:

 Allow the cable to protrude by 3,000 mm

Connecting the steam shower (Diagram 47)

ADVICE! Providing for maintenance on the technical

unit.

> Lay the cable loop in such a way that the technical

unit can be pulled out without any problems.

Connect the supply line to the mains supply

socket.

Connect the potential equalisation of the house

and the potential equalisation supplied for the

control

to rails.

III

ADVICE! Avoiding any malfunctions!

> Keep cables away from hot pipes that are

carrying steam.

> Fasten the cables together with cable ties.

Power supply

Max. nominal output

Fuse protection

RCD

DD_M_St.Trop_ECK/14.07.8 7

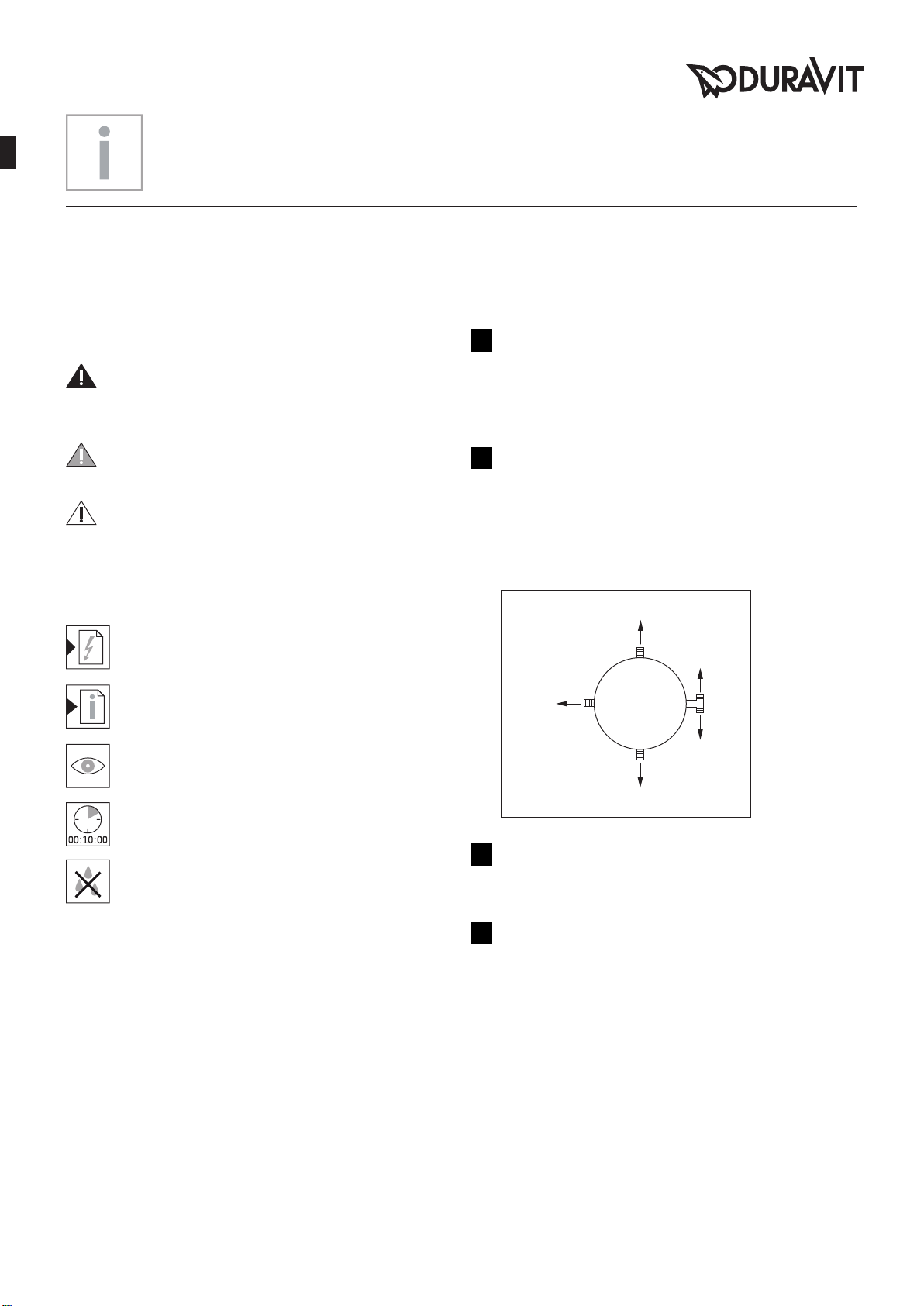

Concernant la notice de montage

Cette notice de montage fait partie de la cabine de

douche hammam Duravit et doit être lue soigneusement

avant le montage.

Explication des avertissements et symboles

DANGER ! En cas de risques élevés,

dangers mortels,

blessures graves

AVERTISSEMENT ! En cas de risques moyens,

blessures graves

ATTENTION ! En cas de risques faibles,

blessures légères

REMARQUE!En cas de dégâts matériels

éventuels

Référence au chapitre Installation électrique

Référence aux consignes de montage dans ce

chapitre

Invitation à vérifier (par ex. les rayures)

Indication de la durée (par ex. 10 minutes)

Invitation à vérifier l'étanchéité

Groupe cible et qualification

La cabine de douche hammam doit uniquement être

montée par des installateurs sanitaires formés à cet

effet. L'installation électrique doit uniquement être

réalisée par des installateurs électriques qualifiés.

REMARQUE!

L'installation doit obligatoirement être réalisée selon les

consignes d'installation des fournisseurs locaux ainsi que

les normes spécifiques aux pays.

Consignes de montage

Veuillez tenir compte des fiches de préinstallation avant

le montage. Celles-ci peuvent être téléchargées sur

Internet via le site www.duravit.com.

Monter la charnière de la porte (graphique 18)

> En fonction de la situation, monter la charnière à

droite ou à gauche.

> Fixer la charnière sans user de force, utiliser le

lubrifiant joint.

Raccorder le boîtier d'installation (graphique 32)

 A : Douche de tête

 B : Filtre anticalcaire

 C: Eau froide

 D : Douchette

 E : Eau chaude

Placer le receveur (graphique 43)

> Contrôler la hauteur du receveur (-2 mm) et

réajuster le cas échéant.

REMARQUE! (graphique 54)

> Le tuyau est nécessaire pour la purge, c'est

pourquoi il doit toujours être raccordé et ouvert.

Remarques importantes

8 DD_M_St.Trop_ECK/14.07.8

III

220 - 240 V~, 50/60 Hz

3,1 kW

= 16 A

ΔN

≤30 mA

Installation électrique

* ou la hauteur de

la tête de douche /

sortie d'eau la plus

élevée ; en fonction

de ce qui est plus

élevé

Zones de protection selon DIN VDE 0100-701

Préinstallation

> Poser un câble fixe pour l'alimentation électrique :

 monter une protection séparée et un disjoncteur de

sécurité (RCD) en amont

 monter un interrupteur principal à coupure omni-

polaire en amont en dehors des zones de protection

définies (0 - 2)

 Le câble doit dépasser de 3000 mm

> Poser le câble pour le potentiel de compensation :

 Le câble doit dépasser de 3000 mm

Raccorder la cabine de douche hammam (graphique 47)

REMARQUE! Permettre l'inspection au niveau de

l'unité technique.

> Poser le câble de telle façon que l'unité technique

puisse être retirée sans problème.

Raccorder le câble d'alimentation à la prise

secteur.

Raccorder le potentiel de compensation de la

maison et le potentiel de compensation fourni

pour le tableau de commande

au rail.

III

REMARQUE!Eviter tout dysfonctionnement.

> Les câbles doivent être maintenus à l'écart des

tuyaux chauds et transportant de la vapeur.

> Relier les câbles à l'aide de serre-câbles.

Alimentation électrique

Puissance nominale max.

Protection

RCD

600

2250*

DD_M_St.Trop_ECK/14.07.8 9

Betreffende deze montagehandleiding

Deze montagehandleiding is een onderdeel van de

stoomdouche en moet vóór de montage zorgvuldig

worden doorgelezen.

Uitleg van de signaalwoorden en symbolen

GEVAAR! Bij hoog risico, dodelijk gevaar,

zware verwondingen

WAARSCHUWING!Bij middelgroot risico,

zware verwondingen

OPGELET! Bij gering risico,

lichte verwondingen

AANWIJZING! Bij mogelijke materiële schade

Verwijzing naar het hoofdstuk Elektrische

installatie

Verwijzing naar montageaanwijzingen in dit

hoofdstuk

Visuele controle noodzakelijk (bijv. i.v.m.

krassen)

Indicatie van de tijdsduur (bijv. 10 minuten)

Er moet een dichtheidscontrole worden

uitgevoerd

Doelgroep en kwalificatie

De stoomdouche mag uitsluitend door een erkend

installatiebedrijf worden gemonteerd. De elektrische

installatie mag uitsluitend door elektriciens worden

uitgevoerd.

AANWIJZING!

De installatievoorschriften van de lokale nutsbedrijven

alsmede de voor het betreffende land geldende normen

moeten volledig in acht worden genomen.

Montageaanwijzingen

Vóór de montage op de gegevensbladen van de

voorinstallatie letten. Deze kunt u op internet

downloaden van www.duravit.com.

Deurstop monteren (afbeelding 18)

> De deur afhankelijk van de inbouwsituatie rechts

of links helemaal openen.

> De stop zonder veel inspanning bevestigen, het

meegeleverde smeermiddel gebruiken.

Installatiebox aansluiten (afbeelding 32)

 A: Hoofddouche

 B: Kalkfilter

 C: Koud water

 D: Handdouche

 E: Warm water

Douchebak plaatsen (afbeelding 43)

> Hoogte van de douchebak controleren (-2 mm) en

zo nodig corrigeren.

AANWIJZING! (afbeelding 54)

> De slang is nodig voor de ontluchting en daarom

moet deze beslist aangesloten en geopend blijven.

Belangrijke aanwijzingen

10 DD_M_St.Trop_ECK/14.07.8

This manual suits for next models

Table of contents

Languages:

Other DURAVIT Bathroom Fixture manuals

DURAVIT

DURAVIT Happy D.2 Plus HP 4942 L User manual

DURAVIT

DURAVIT Vero Air 0030371000 User manual

DURAVIT

DURAVIT 2nd floor 2F 856C User manual

DURAVIT

DURAVIT D-Code 0828300000 User manual

DURAVIT

DURAVIT B.1 Series Manual

DURAVIT

DURAVIT Happy D.2 Plus HP 4944 L User manual

DURAVIT

DURAVIT Delos DL 030C User manual

DURAVIT

DURAVIT C14280 0080 10 Manual

DURAVIT

DURAVIT C.1 Series Manual

DURAVIT

DURAVIT B34210 0100 10 Manual

DURAVIT

DURAVIT Starck 3 030160 User manual

DURAVIT

DURAVIT XSquare XS 7016 User manual

DURAVIT

DURAVIT C.1 C14280 00 80 10 Manual

DURAVIT

DURAVIT Cape Cod Series User manual

DURAVIT

DURAVIT OpenSpace B 770009000 User manual

DURAVIT

DURAVIT Universal UV0610 0030 00 Installation guide

DURAVIT

DURAVIT Manhattan MH5250 0000 Manual

DURAVIT

DURAVIT 2nd floor 2F 856C User manual

DURAVIT

DURAVIT DuraSquare 0031024600 User manual

DURAVIT

DURAVIT Sundeck 700066 User manual

DURAVIT

DURAVIT Circle CE1070 0040 Manual

DURAVIT

DURAVIT C.1 C14230000010 Manual

DURAVIT

DURAVIT DuraStyle DS 0061 User manual

DURAVIT

DURAVIT L-Cube LC 7653 User manual

Popular Bathroom Fixture manuals by other brands

Heatstore

Heatstore HSTRL500WTN Installation and operating instructions

Sunshower

Sunshower PURE SOLO manual

Delabie

Delabie Delabie Sporting 714700 manual

Kohler

Kohler K-13056 Homeowner's guide

ESS

ESS Container TCL-11 installation manual

Mustee

Mustee 22C installation instructions

VITRA

VITRA V-Flow manual

baliv

baliv DUK-80.30 T manual

Malmet

Malmet B105BT Operation, maintenance and installation manual

bathstore

bathstore Transition H1690MM Installation, Care & Adjustment Instructions

BELLOSTA

BELLOSTA Edward 0800/M Installation instruction

baliv

baliv DU-5160 manual

Franke

Franke PRTR0006 Installation and operating instructions

Gessi

Gessi RILIEVO 59011 manual

noken

noken VITAE 100188525-N299998810 manual

Allen + Roth

Allen + Roth 1142VA-30-201 manual

Britex

Britex HBDA installation guide

GRE

GRE DSALC32W instruction manual
