Dometic 9600000043 User manual

CAM44

Rear View Video Camera

Installation and Operating Manual. . . . . . . 11

Rückfahrvideokamera

Montage- und Bedienungsanleitung . . . . .28

Caméra vidéo de recul

Instructions de montage

et de service . . . . . . . . . . . . . . . . . . . . . . . . .45

Cámara de vídeo de marcha atrás

Instrucciones de montaje y de uso . . . . . . .63

Câmara de vídeo de marcha atrás

Instruções de montagem e manual de

instruções . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Videocamera per la retromarcia

Istruzioni di montaggio e d’uso . . . . . . . . .98

Achteruitrijvideocamera

Montagehandleiding en

gebruiksaanwijzing . . . . . . . . . . . . . . . . . . 116

Bakvideokamera

Monterings- og betjeningsvejledning . . . 133

Backningsvideokamera

Monterings- och bruksanvisning . . . . . . . 149

Ryggevideokamera

Monterings- og bruksanvisning . . . . . . . .165

Peruutusvideokamera

Asennus- ja käyttöohje . . . . . . . . . . . . . . . 181

Видеокамера заднего вида

Инструкция по монтажу и эксплуатации 197

Kamera cofania

Instrukcja montażu i obsługi. . . . . . . . . . . 215

Cúvacia videokamera

Návod na montáž a uvedenie

do prevádzky. . . . . . . . . . . . . . . . . . . . . . . 233

Couvací kamera

Návod k montáži a obsluze . . . . . . . . . . . 249

Tol atóka mera

Szerelési és használati útmutató . . . . . . . 265

TWIN

DRIVING SUPPORT

PERFECTVIEW

CAM44-IO-16s.book Seite 1 Mittwoch, 5. Oktober 2016 11:38 11

CAM44

1 2 3

10 11 12

CAM44-IO-16s.book Seite 3 Mittwoch, 5. Oktober 2016 11:38 11

CAM44

Ø 16 mm

TWIN

CAM44-IO-16s.book Seite 5 Mittwoch, 5. Oktober 2016 11:38 11

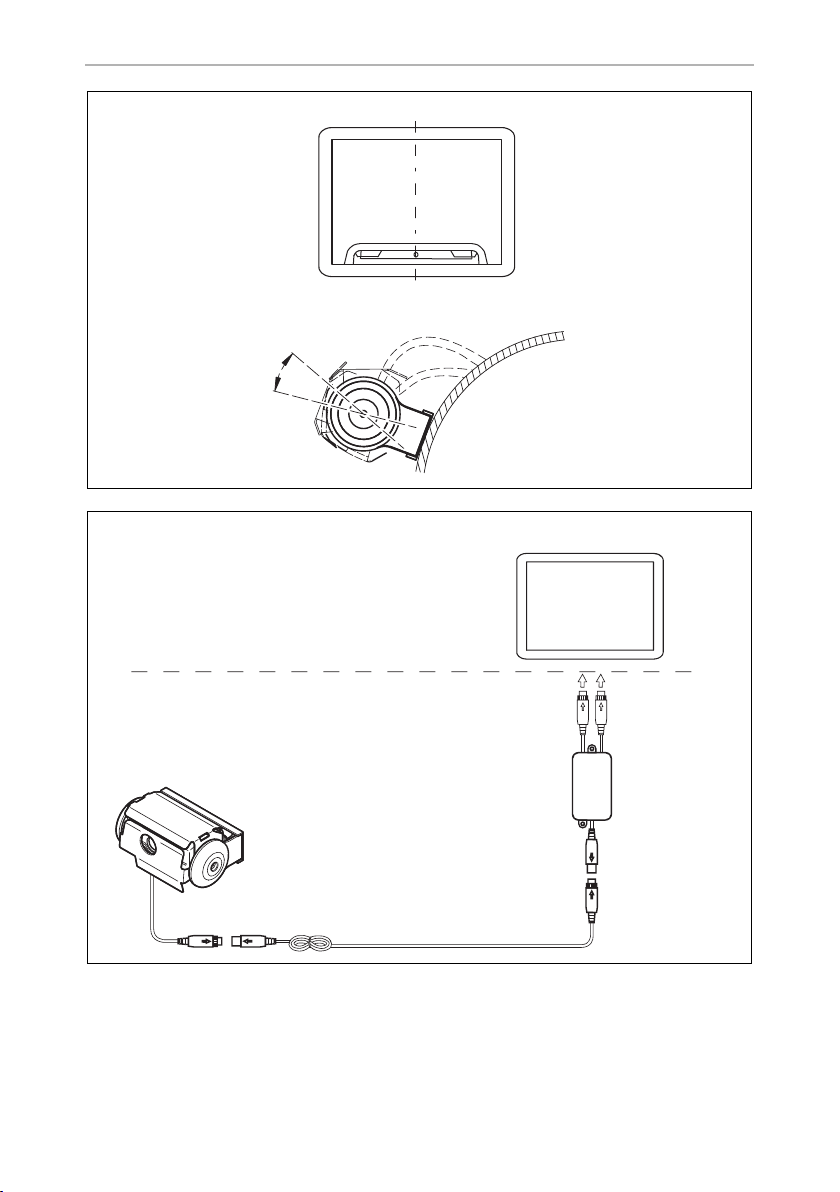

CAM44

90°

CAM44-IO-16s.book Seite 7 Mittwoch, 5. Oktober 2016 11:38 11

CAM44

~20°

CAM44-IO-16s.book Seite 8 Mittwoch, 5. Oktober 2016 11:38 11

CAM44

9102200078

V 2

V 1

TWIN

CAM44-IO-16s.book Seite 9 Mittwoch, 5. Oktober 2016 11:38 11

CAM44

AMP100

Monitor (RCA)

Camera Input

12 - 24V

CAM44-IO-16s.book Seite 10 Mittwoch, 5. Oktober 2016 11:38 11

CAM44

Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig

durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe

des Produktes an den Nutzer weiter.

Inhaltsverzeichnis

1 Erklärung der Symbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

2 Sicherheits- und Einbauhinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

4 Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

5 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

6 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

7 Hinweise zum elektrischen Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

8 Kamera montieren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

9 Kamera verwenden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

10 Kamera pflegen und reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

11 Gewährleistung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

12 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

13 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

CAM44-IO-16s.book Seite 28 Mittwoch, 5. Oktober 2016 11:38 11

CAM44 Erklärung der Symbole

1 Erklärung der Symbole

2 Sicherheits- und Einbauhinweise

Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vorge-

schriebenen Sicherheitshinweise und Auflagen!

Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:

•Montage- oder Anschlussfehler

•Beschädigungen am Produkt durch mechanische Einflüsse und Über-

spannungen

•Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller

•Verwendung für andere als die in der Anleitung beschriebenen Zwecke

Beachten Sie deshalb folgende Hinweise:

•Klemmen Sie wegen der Kurzschlussgefahr vor Arbeiten an der Fahrzeugelektrik

immer den Minuspol ab.

Bei Fahrzeugen mit Zusatzbatterie müssen Sie an dieser ebenfalls den Minuspol

abklemmen.

WARNUNG!

Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer

Verletzung führen.

VORSICHT!

Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.

ACHTUNG!

Nichtbeachtung kann zu Materialschäden führen und die Funktion des

Produktes beeinträchtigen.

HINWEIS

Ergänzende Informationen zur Bedienung des Produktes.

CAM44-IO-16s.book Seite 29 Mittwoch, 5. Oktober 2016 11:38 11

Sicherheits- und Einbauhinweise CAM44

•Unzureichende Leitungsverbindungen können zur Folge haben, dass durch

Kurzschluss

– Kabelbrände entstehen,

– der Airbag ausgelöst wird,

– elektronische Steuerungseinrichtungen beschädigt werden,

– elektrische Funktionen ausfallen (Blinker, Bremslicht, Hupe, Zündung, Licht).

•Verwenden Sie bei Arbeiten an den folgenden Leitungen nur isolierte

Kabelschuhe, Stecker und Flachsteckhülsen:

– 30 (Eingang von Batterie Plus direkt),

– 15 (Geschaltetes Plus, hinter Batterie),

– 31 (Rückleitung ab Batterie, Masse),

– 58 (Rückfahrscheinwerfer).

Verwenden Sie keine Lüsterklemmen.

•Verwenden Sie eine Krimpzange (Abb. 110, Seite 3) zum Verbinden der

Kabel.

•Schrauben Sie das Kabel bei Anschlüssen an Leitung 31 (Masse)

– mit Kabelschuh und Zahnscheibe an eine fahrzeugeigene Masseschraube

oder

– mit Kabelschuh und Blechschraube an das Karosserieblech.

Achten Sie auf eine gute Masseübertragung!

Beim Abklemmen des Minuspols der Batterie verlieren alle flüchtigen Speicher der

Komfortelektronik ihre gespeicherten Daten.

•Folgende Daten müssen Sie je nach Fahrzeugausstattung neu einstellen:

–Radiocode

–Fahrzeuguhr

– Zeitschaltuhr

– Bordcomputer

– Sitzposition

Hinweise zur Einstellung finden Sie in der jeweiligen Bedienungsanleitung.

Beachten Sie folgende Hinweise bei der Montage:

•Befestigen Sie die im Fahrzeug montierten Teile der Kamera so, dass sie sich

unter keinen Umständen (scharfes Abbremsen, Verkehrsunfall) lösen und zu

Verletzungen der Fahrzeuginsassen führen können.

•Befestigen Sie verdeckt unter Verkleidungen anzubringende Teile des Systems

so, dass sie sich nicht lösen oder andere Teile und Leitungen beschädigen und

keine Fahrzeugfunktionen (Lenkung, Pedale usw.) beeinträchtigen können.

CAM44-IO-16s.book Seite 30 Mittwoch, 5. Oktober 2016 11:38 11
