EMISOR TERMICO

MANUAL DE INSTRUCCIONES

WALL-MOUNTED ALUMINIUM RADIATOR

INSTRUCTIONS FOR USE

RADIATEUR MURAL EN ALUMINIUM

MODE D’EMPLOI

RADIADOR DE PAREDE EM ALUMÍNIO

MANUAL DE INSTRUÇÕES

1. PRECAUCIONES

-La garantía no cubre los daños que pueda sufrir el aparato en caso de nos respetar lo indi-

cado en este Manual de Instrucciones.

-Comprobar que la tensión de la red eléctrica corresponde con la indicada en la placa de

características.

-El uso de radiadores eléctricos está prohibido en presencia de gases, explosivos o produc-

tos inflamables.

-Ni el cable de conexión ni otros objetos deben entrar en contacto con el aparato.

-Los niños pequeños deber ser vigilados cuando estén en sus proximidades.

-No instalar nunca el aparato debajo de una toma de corriente eléctrica.

-Cualquier intervención que se haga en el interior del aparato debe realizarse con la cor-

riente eléctrica desconectada.

-Si la manguera de conexión de esta unidad se encuentra dañada, deberá ser sustituida a

fin de evitar un peligro, por un servicio autorizado por el fabricante, ya que se necesitan herra-

mientas especiales.

IMPORTANTE: No cubra nunca el aparato durante el funcionamiento para evitar recalenta-

mientos, ya que ello podría provocar un peligroso aumento de la temperatura.

ADVERTENCIA: para evitar los riesgos relacionados con la reposición accidental del interruptor de relé

térmico, no alimente este aparato con un dispositivo de encendido/apagado exterior, tal como un

timer, ni lo conecte a un circuito que el proveedor de energía enciende y apaga regularmente.

2. SELECCIÓN DE EMPLAZAMIENTO

-Decidir el emplazamiento de cada aparato debe realizarse con método y criterio.

-Debemos elegir una pared en la que se pueda disponer de un espacio sin muebles para situar el

aparato.

-También deberemos evitar objetos en su entorno próximo como muebles, cortinas u otros apara-

tos. Procurar no emplazarlo en rincones.

-Por el contrario cuanto más centrado, alejado de puertas y ventanas, y eligiendo la pared más

larga, mejor. No obstante siempre hay excepciones y si, por ejemplo, en el pasillo contiguo no

hemos previsto calefacción la decisión de situar el aparato próximo a la puerta hará posible que el

calor pueda “ escaparse” calentando también el pasillo.

-Otra excepción es colocar el aparato debajo de la ventana.

-Ésta es una solución muy utilizada, cuando no disponemos de otras paredes libres.

-No olvidar, en cualquier caso, que las ventanas favorecen, en alguna medida pérdidas de calor.

-El aparato debe instalarse de tal forma que ni los interruptores ni otros controles puedan ser

tocados por una persona que esté usando el baño o la ducha.

-No instalar el aparato debajo de una toma de corriente eléctrica.

3. FIJACIÓN A LA PAREDS

En todo caso deben respetarse unas mínimas distancias como se indica en el dibujo figura 1

Minimum 150 mm

Éventuelle tablette

Min 100 mm Minimo 250 mm

(lateral de mandos)

Pared u objeto más

próximo a la izquierda

Pared u objeto más

próximo a la derecha

Pared u objeto más

próximo a la derecha

Figure 1

1. Una vez posicionado el emisor deberemos señalar su situación.

Para ello nos serviremos de dos trozos de cinta adhesiva que deberemos pegar a la pared según

se indica en la figura 2. Ahora podemos retirar el aparato.

2. A partir de este punto deberemos marcar los agujeros superiores de amarre según la figu-

ra 3. Taladrar los agujeros Ø 6x30. Meter los tacos y sujetar los soportes superiores.

Colgar el aparato y después de nivelado apretar firmemente estos soportes.

Seguidamente posicionar el soporte inferior en su parte trasera en una de las ranuras cen-

trales, marcar, perforar, meter el taco y fijar el soporte (figura 4).

Cintas adhesivas para

indicar la posición.

figura 2

46 mm A

56 mm 110 mm

talodros

4 ø6x30

Potencia 500W 750W 1000W 1250W 1500W

N° módulos 46810 12

A160 320 480 640 800

110 mm

35 75 mm

Marcar con la pieza soporte figura 4

figura 3

4. CONEXIÓN ELÉCTRICA

ATENCIÓN

Cuando dentro de una misma instalación de Calefacción concurran 2 ó más emisores interco-

nectados por hilo domótico, los cables de conexión de los aparatos deben conectarse a la red

eléctrica en la misma fase y en su orden, no respetar esta condición puede provocar un corto-

circuito:

MARRÓN: FASE

AZUL: NEUTRO

NEGRO: HILO DOMÓTICO

Para que los aparatos funcionen satisfactoriamente y sin presentar ningún problema, es nece-

sario realizar una correcta conexión eléctrica.

Ésta es sumamente sencilla pero hay que respetar ciertas condiciones.

En primer lugar deberemos disponer de una instalación eléctrica, que se corresponda con el

voltaje indicado en el aparato, que cumpla con toda la legislación vigente y tener contratada

la potencia necesaria para conectar todos los aparatos.

Este aparato está destinado a ser conectado de forma permanente a una instalación fija.

El circuito de alimentación del emisor debe contar con un interruptor de corte omnipolar con

una separación de contactos de al menos 3 m/m.

Varios aparatos pueden estar protegidos por un magnetotérmico común, pero respetando

siempre que la suma de las intensidades de los aparatos, cualesquiera que sean, conectados

simultáneamente a cada protector magnetotérmico, no pueda superar la capacidad de éste.

A estos efectos y a los de sección de cable necesario se indica a continuación la intensidad

que se corresponde con la potencia y tensión nominales:

500W: 2,2A 750W: 3,3A 1000W: 4,3A 1250W: 5,4A 1500W: 6,5A

Si la manguera de conexión de esta unidad sufriera algún daño, deberá ser sustituida, a fin de

evitar un peligro, por un servicio autorizado por el fabricante, ya que se necesitan herramien-

tas especiales.

Todos los cables internos, conductores, e hilo domótico son de 1 mm de sección.

5. CONEXIÓN DOMÓTICA

Los emisores disponen además del cable de fase y de neutro, y de un cable adicional color

negro (cable piloto de domótica).

Los aparatos Digitales están preparados para recibir una señal domótica sistema Gifam. Para

realizar este control es necesario conectar entre sí los cables negros de todos los aparatos que

van a configurar la instalación de calefacción en la central domótica.

El orden de conexión es irrelevante y lo mismo pueden ir todos a un punto que pasar un cable

en serie de uno a otro o mezclar ambas formas. La única condición es que estén todos los

cables negros conectados entre sí y con la central domótica

Por este cable va a pasar tensión de diferente voltaje (max. 230 V˜) pero con muy baja intensidad.

Recomendamos utilizar cable negro aislado y de la misma sección que el resto de la instalación.

La conexión entre cables debe hacerse con regletas de una vía del tipo que corresponda a la

sección del cable.

Si uno, varios o todos los aparatos no queremos interrelacionarlos, el cable negro de ese o

esos aparatos deberá quedar sin conectar y con la punta suficientemente aislada.

6. FUNCIONAMIENTO POR INFRARROJOS.

Los aparatos Digital están preparados para gestionar por medio de un mando a distancia por

infrarrojos (opcional) el funcionamiento autónomo y programado del aparato.

Este funcionamiento no requiere ningún tipo de instalación especial o adicional y solamente es

necesario un mando a distancia para gobernar todos los aparatos de la instalación.

7. MANDO Y FUNCIONES

8. OPERATIVA

8.1. Selección de funcionamiento.

Pulsando la tecla se encende el aparato y para cada pression del mismo botón en el

display aparecen los siguientes símbolos , ,,DOMO, OFF. Otra pulsación

lleva a OFF y así sucesivamente.

Estas posiciones se corresponden con las siguientes respuestas:

Aparato en marcha con la consigna de temperatura indicada en el display.

Aparato en marcha con la consigna –3,5 ºC de la indicada en el display.

Desconectado pero con la función antihielo activada para que conecte el aparato

cuando descienda a +5 ºC, manteniéndolo entre 5 y 9 ºC.

DOMOAparato conectado a la red domótica de la que recibe órdenes de una aparato digital domótico.

OFF Aparato en paro.

Nota: El modo y el incono sólo son operativos a partir de la primera trasmisíon realiza-

da con el mando a distancia (opcional).

8.2. Para la regulación de la temperatura.

A cada pulsación en “+” o “-” la temperatura de consigna aumenta o disminuye 1ºC respectivamente.

8.3. Limitación de temperatura máxima.

Aunque el termostato tiene un campo de regulación entre +5ºC y +35ºC, se puede limitar este

campo reduciendo la temperatura máxima a voluntad hasta +15ºC, es decir, se puede reducir

el campo hasta dejarlo entre +5ºC y +15ºC. Esta selección tiene un nivel de acceso restringido

puesto que es necesario conocer el procedimiento. Así se pueden evitar despilfarros o que, por

ejemplo, se asfixien las plantas que tanto hemos cuidado. Proceder de la siguiente manera:

1º. Mantener pulsado “-” durante 5 segundos.

Aparecerá parpadeando en la pantalla la limitación de la temperatura máxima selecciona-

da (35ºC por defecto).

2º. Pulsar “+” y “-” para ajustar la limitación que se desee fijar.

A cada pulsación se corresponde el incremento o el decremento respectivo de 1ºC.

Transcurridos 5 segundos sin pulsar estas teclas, se aceptar el valor mostrándolo sin parpa-

dear y pasados otros 2 segundos se muestra la temperatura de la habitación.

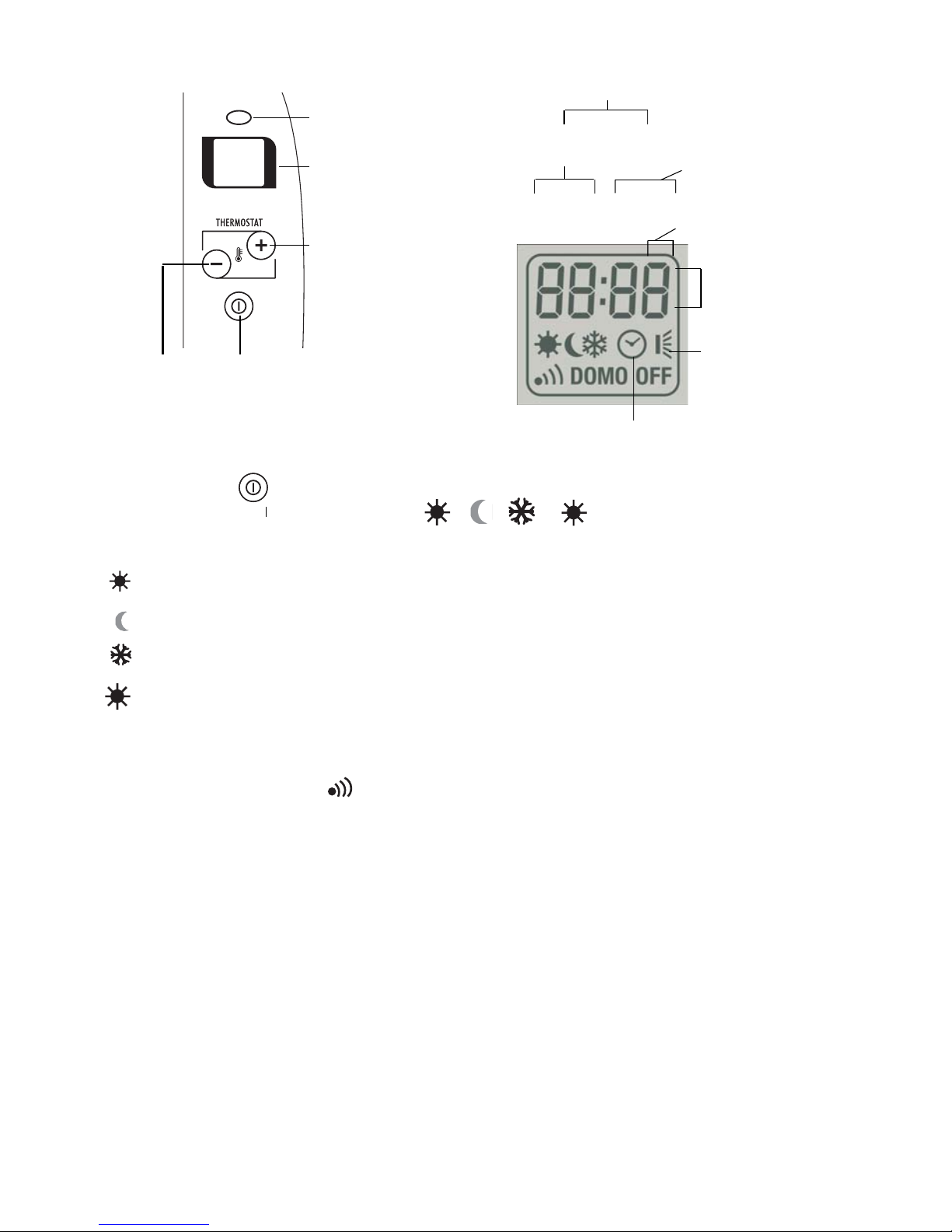

Pulsador para

disminuir

Pulsador ON/OFF/

Pulsador para

avanzar de posición

Pulsador para

aumentar

Receptor de

infrarrojos

Pantalla LCD

Timer

Estos dígitos mues-

tran de forma rotati-

va y continua la

información de reloj,

día y temperaturas

Aparato

calentado

Día de la semana: 1, 2, ...7

Temperatura de la habitación

Temperatura

de consigna

Reloj formato 24 horas

8.4. Función Timer

Esta función permite programar bien una parada, o bien, una puesta en marcha del aparato

en una selección de entre 15 minutos y 99 horas con 45 minutos en fracciones de 15 minutos.

Esta ambivalencia de función permite mantener el aparato en funcionamiento durante un tiem-

po determinado cuando nos vamos a la cama o bien que se encienda antes de levantarnos o

antes de que regresemos tras una ausencia que puede ser de todo un fin de semana.

Para activar esta función:

1º Mantener pulsado “+” durante 5 segundos.

Aparece en pantalla “ 00” parpadeando, salvo que estuviera activada la función Timer, en

cuyo caso marcará el tiempo que falta por consumir.

2º Pulsando “+” y “-”se selecciona el tiempo que se desea fijar en fracciones de 15 minutos.

Transcurridos 5 segundos sin pulsar queda aceptada la programación, la pantalla vuelve a

marcar la temperatura ambiente y el reloj comienza su cuenta atrás.

3º Una vez consumido el tiempo programado el aparato hará una de estas dos cosas:

1-. Si está en OFF se pondrá en

2-. Si está en , , , DOMO el aparato se parará (OFF)

8.5. Funcionamiento simplificado

Manteniendo pulsada durante 2” la tecla el aparato pasará a OFF.

Dado que la primera opción partiendo da OFF es se puede utilizar el apartato de esta

forma simplificada:

Pulsación mantenida en : OFF

Pulsación normal en :

8.6. Modo Infrarrojos

El aparato dispone de un receptor de rayos infrarrojos que puede recibir desde un mando a

distancia (opcional) una programación permanente que hace funcionar el aparato de forma

autónoma realizando hasta 15 transmisiones cada 24 horas en cuatro di ferentes programas

asignados a los siete días de la semana.

No obstante, de fábrica sale grabado con la siguiente programación:

Programa A: Lunes, Martes, Míercole, Jueves y Viernes

Programa B: Sábados

Programa C: Domingos

Programa D: sin asignar

6.30 12.30

8.30

18.00

14.30

24.00

21.30

8.00 12.30

9.30

19.00

17.00

24.00

22.00

8.30

10.30

19.00

16.00

24.00

21.30

OFF

6.30

8.30

18.00

16.00

24.00

21.30

OFF

Para ejecutar este programa inicial o el último que posteriormente se haya transferido a través

del mando a distancia basta con pulsar el selector las veces necesarias hasta que el modo

aparezca en la pantalla LCD.

A partir de este momento y hasta que no se anule esta orden, el aparato ejecutará automática-

mente todos los ciclos de marchas en , o de paro en OFF.

Lectura de la programación almacenada:

Pulsando mantenida y simultáneament e las teclas “+” y “-” la pantalla dará paso a ofre-

cer las secuencias de programación siguiendo este orden:

1º El dígito de la izquierda indica A(programa A) y el de la derecha los días, uno tras otro,

en los que está asignado el programa, 1 lunes, 2 martes, ... etc.

2º Seguidamente muestra las 00:00 y el icono del modo, por ejemplo .

A continuación la siguiente transición horaria y el modo correspondiente y así sucesiva-

mente hasta completar las 24:00.

Cada transición se muestra 3’’.

3º Automáticament e pasa a mostrar de igual manera el programa B, Cy Dcompletando la

lectura y pasando a pantalla normal.

Los programas que no tengan asignado ningún día se indicarán con “ 0” y no ofrecerá ni

horas ni modos, pasando directamente al siguiente.

Cuando se están mostrando la programación pulsando “+” avanzará a mostrar el

siguiente programa y pulsando “-” da por concluida la lectura de la programación.

9. SI SE PRODUCE UN CORTE DE ELECTRICIDAD.

El aparato quedará fuera de servicio y volverá a conectarse cuando se restablezca el suministro

eléctrico.

Todas las selecciones se mantienen sin sufrir ninguna modificación.

El reloj habrá quedado parado durante el tiempo de corte de corriente por lo que todas las ejecu-

ciones sufrirán un retraso de tiempo equivalente a la parada, hasta tanto se actualice la hora.

10. PROTECCIÓN DE SOBRECALENTAMIENTO.

El aparato está concebido para que transmita el calor por convección y por radiación.

Esta función quedaría di ficultada si el aparato se cubre total o parcialmente con ropas húmedas o

secas, o con cualquier otro objeto.

Además provocaría un sobrecalentamiento del mismo.

No obstante, el aparato cuenta con un dispositivo de seguridad que actúa desconectándolo, si se pro-

duce un sobrecalentamiento. El aparato entra automáticamente en funcionamiento una vez corregida

la anomalía.

Además de afectar negativamente al servicio de forma ocasional, su repetición puede ser causa de

una avería que no quedaría cubierta por la garantía.

11. MANTENIMIENTO PERÍODICO

No es preciso realizar ningún tipo de mantenimiento periódico de tipo técnico.

Sólo es necesaria una limpieza cada cierto tiempo, la cual puede hacerse con aspirador, aco-

plándole un cepillo suave.

También puede pasarse simplemente una paño húmedo con agua, o bien con un jabón neut ro

para quitar machas accidentales.

12. EN CASO DE AVERÍA

-Compruebe que el aparato está conectado (ON).

- Compruebe que llega corriente al aparato (LCD)

- Compruebe que la posición de temperatura del termostato está por encima de la de ambiente.

- Si el aparato está DOMO o en compruebe que la orden que recibe no sea precisamen-

te la de estar parado.

Una vez realizadas estas comprobaciones sin encontrar una justificación, recurrir al S.A.T.

Vol 2 Vol 3

0,80m 2,40m

Vol 1

Vol 0

Bañera

Figura 6

Vol 2 Vol 3

0,80m 2,40m

Vol 1

Vol 0

Ducha

13. APARATOS CLASE II IP24

La identificación se corisponde también en la placa de caracteristícas con las marca (Clase

II) y IP24 (Protegido contras la proyecciones de agua)

Estos aparatos pueden ser instalados en cualquier estancia, incluso en el volumen 2 del cuarto

de baño. En ningún caso en los volúmenes 0 y 1.

Ver figura 6, siempre y cuando el aparato esté protegido por un dispositivo diferencial de alta

sensibilidad, 30 mA.

En el cuarto de baño el aparato debe situarse de tal manera que los mandos no puedan ser

tocados por una persona que esté utilizando la bañera o ducha.

ADVERTENCIAS PARA LA ELIMINACIÓN CORRECTA DEL PRODUCTO SEGÚN ESTABLECE LA

DIRECTIVA EUROPEA 2002/96/CE.

Al final de su vida útil, el producto no debe eliminarse junto a los desechos urba-

nos.

Puede entregarse a centros específicos de recogida diferenciada dispuestos por las

administraciones municipales, o a distribuidores que facilitan este servicio. Eliminar

por separado un electrodoméstico significa evitar posibles consecuencias negativas

para el medio ambiente y la salud derivadas de una eliminación inadecuada y per-

mite reciclar los materiales que lo componen, obteniendo así un ahorro importante

de energía y recursos. Para subrayar la obligación de eliminar por separado los

electrodomésticos, en el producto aparece un contenedor de basura móvil tachado.

1. IMPORTANT SAFEGUARDS

-The guarantee does not cover damage to the appliance caused by failure to respect the

instructions in this Manual.

-Make sure the mains voltage corresponds to the voltage indicated on the appliance rating plate.

-Do not use the electric radiator in the presence of gas, explosives or inflammable products.

-The power cable and other objects must never come into contact with the appliance.

-To avoid overheating, never under any circumstances cover the appliance during operation

as this would lead to a dangerous rise in temperature.

-When the appliance is on, the surfaces become hot.

-Never leave small children unattended near the radiator.

-Never install the appliance underneath a power point.

-All repairs must be carried out by the manufacturer or an authorised technical service centre only.

-Always disconnect from the mains electricity supply before carrying out any operation insi-

de the appliance.

-Replacing the power cable requires the use of special tools. If it is damaged, it must be

replaced by an authorised service centre in order to eliminate all risk.

WARNING: In order to avoid overheating, never under any circumstances cover the

appliances during operation, as this would lead to dangerous overheating.

CAUTION: In order to avoid a hazard due to inadvertent resetting of the thermal cutout, this

appliance must not be supplied through an external switching device, such as a timer, or con-

nected to a circuit that is regularly switched on and off by the utility.

2. POSITIONING

-Decide the position of each appliance logically.

-Position the appliance against a wall where there is a furniture-free space.

-Do not position near furniture, curtains or other appliances.

-Do not position in corners.

-Make sure the position is as central as possible, away from doors and windows and on the

longest wall.

-There may, however, be exceptions to these rules. For example, if there is no heating in the

adjacent corridor, you may decide to position the appliance near the door to allow heat to

escape and also heat the corridor.

-You may also decide to position the appliance below a window.

-This is a common solution when there are no other free walls.

-However, remember that there is always some heat loss from windows.

-Install the appliance in such a way that switches and other controls cannot be touched by

someone in a bath or shower.

-Never install the appliance underneath a power point.

3. WALL MOUNTING

When wall mounting, respect the minimum distances specified in figure 1.

Min 150 mm

Possible shelf

Min 100 mm Minimum 250 mm

(controls side)

Nearest wall or object

on left

Nearest wall or

object on right

Figure 1

1. Once you have decided the location for your radiator, mark the position.

To do this, stick two pieces of adhesive tape to the wall as shown in figure 2.

You can now remove the appliance.

2. Mark the top fixing holes as shown in figure 3. Drill 6x30 dia. holes.

Position the anchors and fix the top brackets.

Hang the appliance, make sure it is level and tighten the brackets firmly.

Now position the bottom bracket in one of the central grooves at the back, mark the posi-

tion, drill the holes, position the anchors and fix the bracket (figure 4).

Pieces of adhesive tape

to mark the position

Figure 2

46 mm A

56 mm 110 mm

holes

4 ø6x30

Figure 3

Power 500W 750W 1000W 1250W 1500W

No. modules 46810 12

A160 320 480 640 800

110 mm

3575 mm

Use the bracket to

mark the position

Figure 4

Table of contents

Languages:

Other DeLonghi Heater manuals

DeLonghi

DeLonghi H770715 User manual

DeLonghi

DeLonghi TCH7092ER User manual

DeLonghi

DeLonghi HFX25S20 User manual

DeLonghi

DeLonghi Professional FDL3-i SLIM Operating instructions

DeLonghi

DeLonghi HVF3032 User manual

DeLonghi

DeLonghi FAN HEATER User manual

DeLonghi

DeLonghi OIL FILLED RADIATORS User manual

DeLonghi

DeLonghi DCH5531 User manual

DeLonghi

DeLonghi EW7507EB User manual

DeLonghi

DeLonghi TCH8093ER User manual

DeLonghi

DeLonghi RADIANT LPG GAS HEATER Quick guide

DeLonghi

DeLonghi HSX3320 Series User manual

DeLonghi

DeLonghi EW 7707CM Installation instructions manual

DeLonghi

DeLonghi DRAGON 3 User manual

DeLonghi

DeLonghi TRNS Series User manual

DeLonghi

DeLonghi MTR2000 User manual

DeLonghi

DeLonghi DRAGON 4 TRDS4 0820E User manual

DeLonghi

DeLonghi HSX4315E User manual

DeLonghi

DeLonghi DRAGON HM3 Manual

DeLonghi

DeLonghi FAN HEATER User manual

DeLonghi

DeLonghi SRI User manual

DeLonghi

DeLonghi CATALYTIC HEATER User manual

DeLonghi

DeLonghi EW7707CM-6A User manual

DeLonghi

DeLonghi HTF 3031 Troubleshooting guide

Popular Heater manuals by other brands

oventrop

oventrop Regucor Series quick start guide

Blaze King

Blaze King CLARITY CL2118.IPI.1 Operation & installation manual

ELMEKO

ELMEKO ML 150 Installation and operating manual

BN Thermic

BN Thermic 830T instructions

KING

KING K Series Installation, operation & maintenance instructions

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Installation instructions and owner's manual

Well Straler

Well Straler RC-16B user guide

EUROM

EUROM 333299 instruction manual

Heylo

Heylo K 170 operating instructions

Eterna

Eterna TR70W installation instructions

Clarke

Clarke GRH15 Operation & maintenance instructions

IRSAP

IRSAP The Radiator Company Ovali Fitting instructions

Empire Heating Systems

Empire Heating Systems WCC65 Installation and owner's instructions

Wetekom

Wetekom 92 86 43 Original instructions

Desa

Desa SPC170-F owner's manual

Watlow

Watlow Watrod Electric Tubular Heaters Specifications

Haverland

Haverland ECO-DRY GPS Series Instruction & installation manual

Stelpro

Stelpro ASILVC2060 Series user guide
