Dell LOB Latitude XT2 Installation instructions

About Warnings and Cautions

A WARNING indicates a potential for property damage, personal injury, or death.

Battery Slice

Features

Setting Up Your Battery Slice

WARNING: The AC adapter works with electrical outlets worldwide. However,

power connectors and power strips vary among countries. Using an incompatible

cable or improperly connecting the cable to the power strip or electrical outlet may

cause fire or damage the equipmentt.

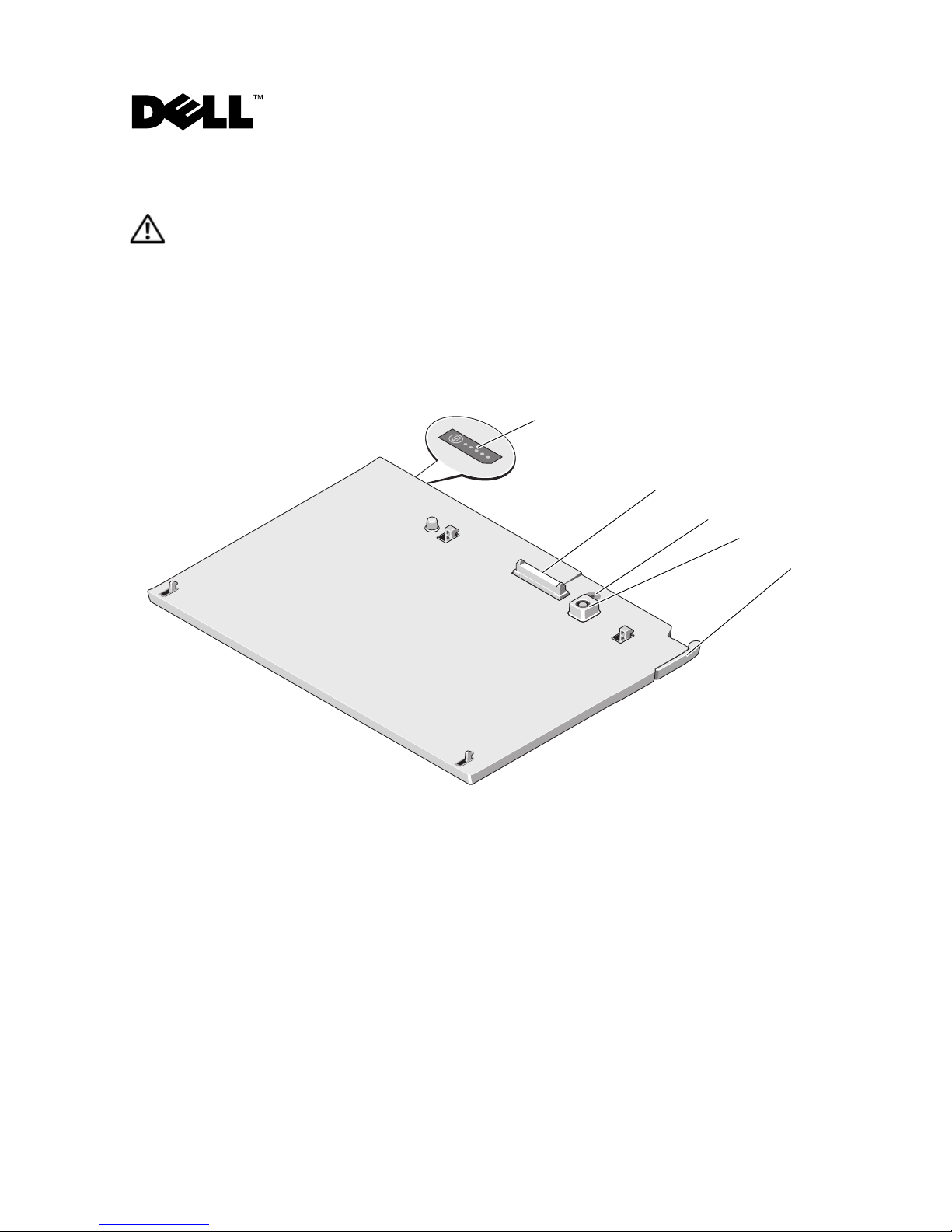

1 battery-slice status LED 2 docking connector

3 power status light 4 AC adapter connector

5 release lever

November 2008

50687A00.fm Page 1 Friday, December 5, 2008 10:25 AM

CAUTION: Always use the Dell AC adapter that came with your Tablet-PC. If you use

any other commercially available AC adapter—or the AC adapter from earlier models

of Dell computers—you may damage the battery slice or the Tablet-PC.

CAUTION: Use the Latitude™ XT2 battery slice with your Latitude XT2 only. If you use

a battery slice from other models of Dell computers you may damage the battery slice

or the Tablet-PC.

CAUTION: When you disconnect the Dell AC adapter cable from the Tablet-PC, grasp

the connector, not the cable itself, and pull firmly but gently to avoid damaging the

cable. When you wrap the AC adapter cable, ensure that you follow the angle of the

connector on the AC adapter to avoid damaging the cable.

Connect the AC adapter to the AC adapter connector on your Tablet-PC and

to an electrical outlet.

Before you dock or undock your Tablet-PC from the battery slice, save and

close any open files, and exit any open programs.

Before you undock your Tablet-PC, set your Tablet-PC power management

settings so that the Tablet-PC does not enter sleep, standby, or hibernate

mode when you close (lower) the display:

Windows Vista

Click

Start

→

Control Panel

→

Mobile PC

→

Power Options

→

Change what closing the lid does

Under the

When I close the lid

drop-down menu, select

Do nothing.

Windows

Click

Start

→

Control Panel

→

Performance and Maintenance

→

Power

Options

→

Advanced

Under the

When I close the lid of my portable computer

, select

Do nothing

50687A00.fm Page 2 Tuesday, December 9, 2008 10:57 AM

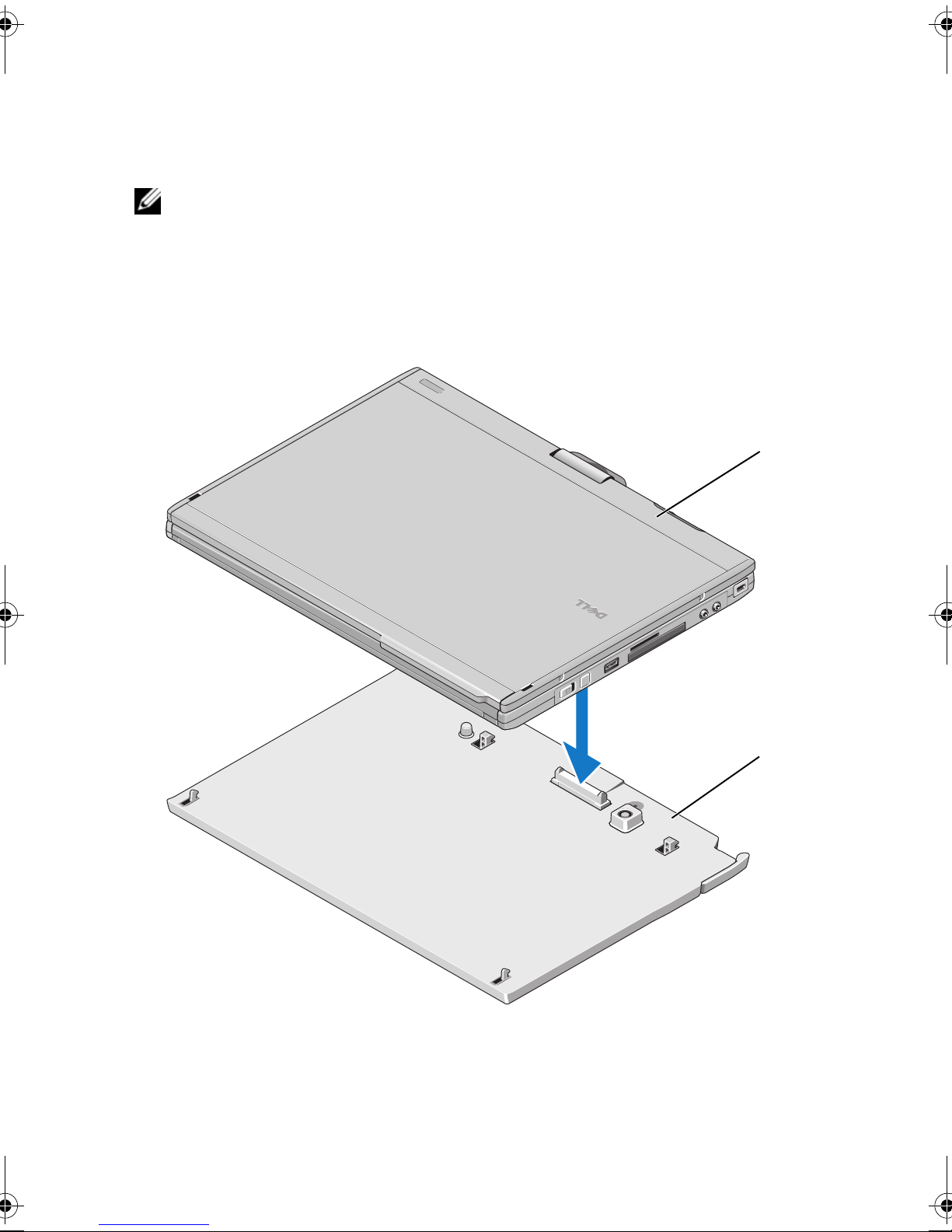

Docking Your Tablet-PC to the Battery Slice

NOTE: After docking the Tablet-PC to the battery slice, the Tablet-PC AC adapter will

also charge the battery slice.

Follow the procedures in "Setting Up Your Battery Slice" on page 1.

Align the back of the Tablet-PC with the back of the battery slice, and lower

the front of the Tablet-PC onto the

battery slice

1 Tablet-PC 2 battery slice

50687A00.fm Page 3 Friday, December 5, 2008 10:25 AM

Press the Tablet-PC onto the

battery slice

until you feel a click and the

Tablet-PC is firmly seated.

Turn on the Tablet-PC.

The operating system recognizes the

battery slice

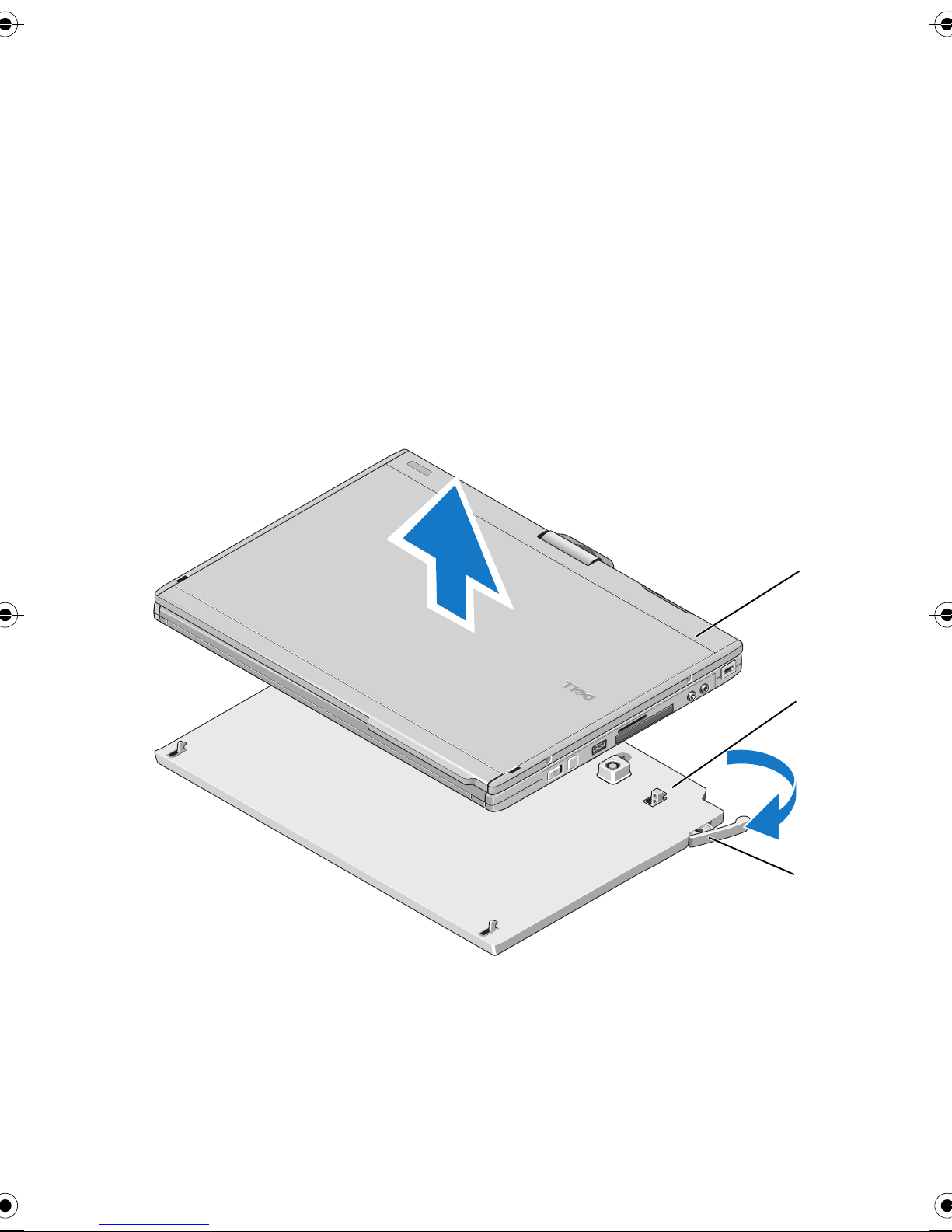

Undocking Your Tablet-PC From the Battery Slice

Follow the procedures in "Setting Up Your Battery Slice" on page 1.

Pull the Tablet-PC release lever (see "Features" on page 1 for more

information) to release the Tablet-PC from the battery slice.

Lift the back of the Tablet-PC up and slide the Tablet-PC out towards the

back of the battery slice.

1 Tablet-PC 2 battery slice

release lever

50687A00.fm Page 4 Friday, December 5, 2008 10:25 AM

Charging Your Battery Slice

You can recharge your battery slice independent of the Tablet-PC using the

AC adapter that shipped with your Tablet-PC. Your battery slice will also

recharge whenever it is docked to the Tablet-PC and the Tablet-PC is attached

to the electrical outlet using the AC adapter.

Battery-Slice Power-Status LED Codes

Your battery slice includes a power status LED that can indicate the following

states:

Battery Slice Specifications

LED Codes Status

Blinking amber, off, blue, off,

amber, off, blue, off

You are trying to use an unsupported,

non-Dell AC adapter to power your

tablet-PC.

Blinking amber, off, amber, off,

amber, off, amber, off, long blue,

long off

Temporary battery failure with AC

adapter present.

Blinking amber, off, amber, off,

amber, off, amber, off

Fatal battery failure with AC adapter

present.

LED off Battery in full charge mode with

AC adapter present.

Steady blue light Battery in charge mode with AC adapter

present.

Physical

Height 8.5 mm (0.33 inches)

Width 295.32 mm (11.63 inches)

Depth 213.32 mm (8.4 inches)

Weight 0.60 kg (1.32 lb)

50687A00.fm Page 5 Friday, December 5, 2008 10:25 AM

____________________

Information in this document is subject to change without notice.

Reproduction of this material in any manner whatsoever without the written permission of Dell Inc. is

strictly forbidden.

Trademarks used in this text: Dell, the DELL logo, and Latitude are trademarks of Dell Inc.; Microsoft,

Windows,Windows Vista, and the Windows Vista start button are either trademarks or registered trademarks

of Microsoft Corporation in the United States and/or other countries.

Other trademarks and trade names may be used in this document to refer to either the entities claiming the

marks and names or their products. Dell Inc. disclaims any proprietary interest in trademarks and trade

names other than its own.

AC Adapter

Input voltage 100–240 VAC

Input current (maximum) 1.5 A

Input frequency 50–60 Hz

Output current (maximum) 3.34 A

Output power 65 W

Rated output voltage 19.5 VDC

Dimensions and weight:

Height

28.3 mm (1.11 inches)

Width

57.8 mm (2.28 inches)

Depth

137.2 mm (5.40 inches)

Weight (with cables) 0.36 kg (.79 lb)

Ports and Connectors

Docking 100-pin connector

50687A00.fm Page 6 Friday, December 5, 2008 10:25 AM

A propos des avertissements et des mises en garde

UN AVERTISSEMENT vous indique un risque d'endommagement du matériel, de

blessure corporelle ou de mort.

Extension de batterie

Fonctionnalités

1 LED d'état d'alimentation de

l'extension de batterie

2 connecteur d'amarrage

3 voyant d'état de l'alimentation 4 Connecteur d'adaptateur secteur

5 levier de dégagement

Novembre 2008

Configuration de l'extension de batterie

AVERTISSEMENT : L'adaptateur secteur fonctionne avec les tensions secteur

disponibles dans le monde entier. Cependant, les connecteurs et prises multiples sont

différents d'un pays à un autre. L'utilisation d'un câble non compatible ou le

branchement incorrect du câble sur la prise multiple ou la prise secteur peut

provoquer un incendie ou endommager l'équipement.

MISE EN GARDE : Utilisez exclusivement l'adaptateur secteur Dell livré avec votre

Tablet PC En cas d'utilisation de tout autre adaptateur secteur disponible dans le

commerce ou de l'adaptateur secteur d'un ancien modèle d'ordinateur Dell, vous

risquez d'endommager l'extension de batterie ou votre Tablet PC.

MISE EN GARDE : Utilisez uniquement l'extension de batterie Latitude™ XT2 avec

votre Tablet PC Latitude XT2. Si vous utilisez une extension de batterie destinée à un

autre modèle d'ordinateur Dell, vous risquez d'endommager l'extension de batterie ou

le Tablet PC.

MISE EN GARDE : Lorsque vous déconnectez le câble de l'adaptateur secteur du

Tablet PC, saisissez le connecteur, pas le câble lui-même, et tirez dessus fermement

mais sans forcer, afin d'éviter d'endommager le câble. Pour enrouler le câble de

l'adaptateur secteur, vérifiez que vous suivez l'angle du connecteur de l'adaptateur

pour éviter d'endommager le câble.

Reliez l'adaptateur secteur au connecteur de l'adaptateur secteur de votre

Tablet PC et à une prise électrique.

Avant de connecter ou de déconnecter votre Tablet PC de/à l'extension de

batterie, enregistrez et fermez tous les fichiers ouverts et quittez tous les

programmes ouverts.

Avant de retirer votre Tablet PC, définissez ses paramètres de gestion de

l'alimentation électrique afin qu'il n'entre pas en mode veille ou en veille

prolongée lorsque vous fermez (abaissez) l'écran :

Windows Vista

Cliquez sur

Démarrer

→

Panneau de configuration

→

Mobile PC

→

Options d'alimentation

→

Change what closing the lid does (Modifier le

fonctionnement du couvercle).

Dans le menu déroulant

When I close the lid (Lorsque je ferme le

couvercle)

, sélectionnez

Do nothing (Ne rien faire).

Windows

Cliquez sur

Démarrer

→

Panneau de Configuration

→

Performance et

Maintenance

→

Options d'alimentation

→

Avancées

Dans le menu déroulant

When I close the lid of my portable computer

(Lorsque je ferme le couvercle de mon ordinateur portable)

, sélectionnez

Do nothing (Ne rien faire)

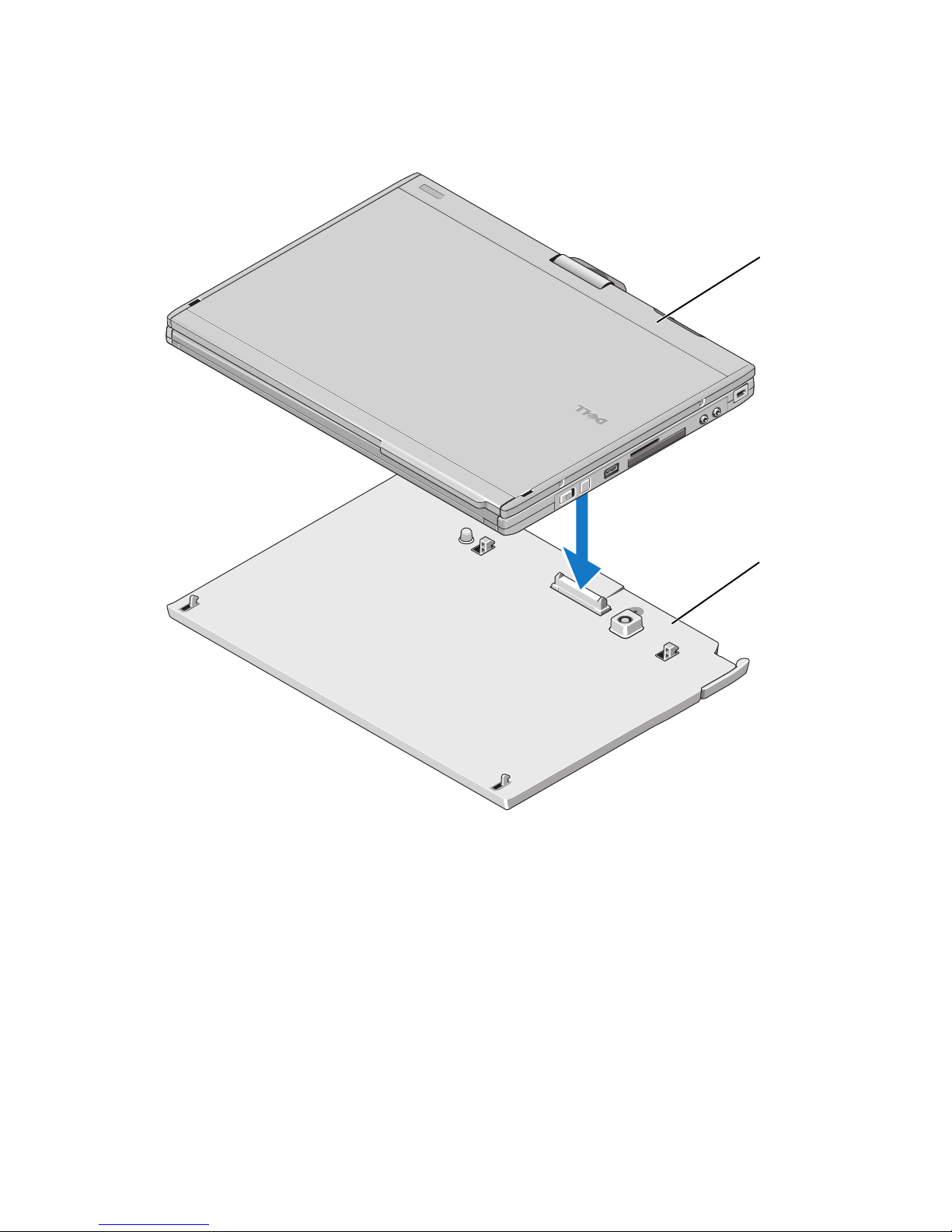

Amarrage du Tablet PC à l'extension de batterie

REMARQUE : Une fois que le Tablet PC est amarré à l'extension de batterie,

l'adaptateur secteur du Tablet PC alimente aussi l'extension de batterie.

Suivez les procédures décrites dans la section « Configuration de l'extension

de batterie » à la page 8.

Alignez l'arrière du Tablet PC avec l'arrière de l'extension de la batterie, puis

baissez la partie supérieure du Tablet PC dans l'

extension de batterie

Poussez le Tablet PC sur l'

extension de batterie

jusqu'à ce que vous entendiez

un déclic vous indiquant qu'il est bien fixé.

Allumez le Tablet PC.

Le système d'exploitation reconnaît l'

extension de batterie

1 Tablet PC 2 extension de batterie
