Defender SMART ANDROID HD2 User manual
SMART ANDROID HD2
Smart TV ANDROID BOX
Смарт-ТВ приставка на базе Android
User Manual
Руководство по продукту
www.defender-global.com
README:
Read the user manual and keep all the printed manuals for the future
reference.
This manual contains important information about safety precautions and
health effect of the purchased Defender device.
Important safety information
When receiving the product make sure there are no free moving objects in the
package.
Do not expose the product to mechanical stress that can lead to its mechanical
damage. Mechanical damage is not covered by warranty.
Avoid damp, humidity, moisture, vibration, extreme temperatures and mechanical
stress.
Use and store the product in dry location with air humidity 20–90%, avoid
condensation.
The normal operation and storage temperature range is +5…+40º С without
condensation.
If the product was transported during subzero weather, keep it in a warm room
(+16-25º С) for 3 hours before use.
Do not disassemble the product! It doesn’t have any parts, which are subjected to
self-repairing. For any service or replacement of a defective product contact the
distributor or Defender authorized service center.
Turn off the product every time you plan to store it for a long period of time.
The product is not for industrial, medical or manufacturing use.
Disposal of batteries, electrical and electronic equipment
This sign on the product, its batteries or package indicates that the product
cannot be disposed together with domestic waste. It should be delivered to an
appropriate batteries, electrical and electronic equipment collecting and recycling
company.
Package content
1. Device
2. HDMI mini cable
3. Power adapter
4. Micro-USB cable
5. Manual
6. Warranty card
Specications:
CPU: RK3066 Dual Core ARM Cortex A9 1.6 GHz
Operation system: Android 4.2
Built-in memory: 4 GB
RAM Memory: 1 GB
Wireless connection: Wi-Fi, Bluetooth
Micro SD card slot: 32Gb (max)
HDMI output: 1080P
Audio le formats: MP3, WMA, WP2, OGG, AAC, M4A, FLAC, APE, 3GP, WAV, etc
Video le formats: MP4, AVI, RM, RMVB, MKV, WMV, MOV, PMP, MPEG, MPG,
FLV, 3GP
Image format: Jpeg, Bmp, Png, etc.
1. Design
1. HDMI: Connector to your TV
2. MICRO SD: Micro SD (TF) flash slot
3. USB: used to connect USB devices (such as flash memory, mouse, keyboard
ect) to device.
4. OTG: used to connect USB devices with OTG cable.
5. DC in: used to connect USB power adapter 5V.
HDMI
DC IN
MICRO SD Fn
DC Fn
USB
OTG
Operation
Connect the power and start up the dongle
1. Turn on the TV and change the video input to be HDMI.
2. Connect the Android dongle to the HDMI connector of the TV or monitor, if
needed, please use a HDMI extension mini-cable.
3. Connect one end of USB cable to the adapter, and the other end into the DC
IN port on the dongle. Connect the power adapter into the AC socket. some
TVs can provide enough power through USB port so no need the adapter.
4. Then the device starts and LED light on the dongle is on.

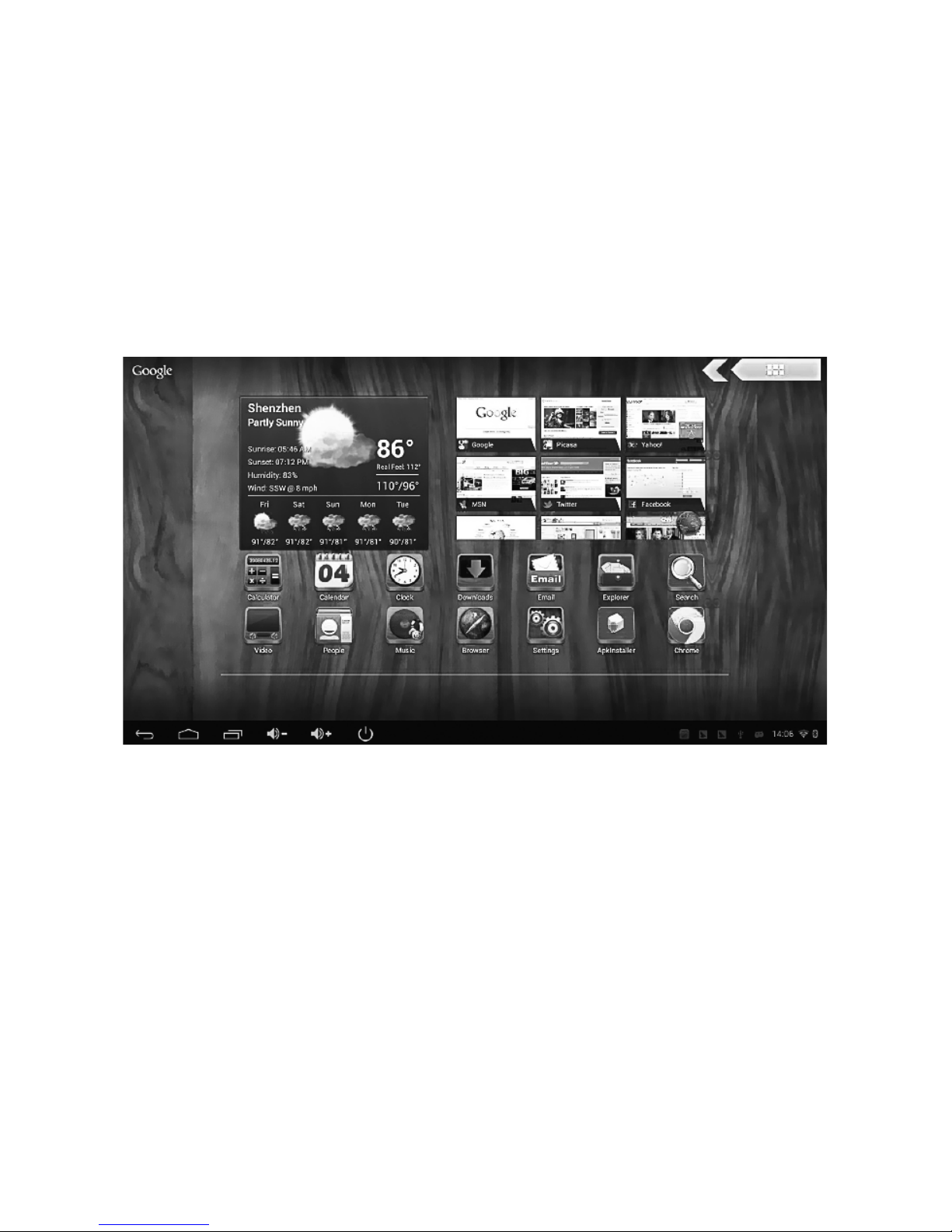

5. When it finishes to start, the TV or monitor screen will show the Home interface
Connect with a mouse/keyboard
You can use a USB hub to connect multiple devices at once.
Mouse/keyboard is used to manage the Android dongle, how to use is the same
as on your computer, you can use a wired mouse/keyboard or 2.4G wireless
mouse/keyboard.
Note: After starting, make a single click the left mouse button to manage the
Android TV dongle.
Connect to the network
Android dongle has built-in Wi-Fi, when rst time use you need to set up the
Wi-Fi network.
1. Click ‘Settings’.
2. Turn on Wi-Fi, choose the Wi-Fi router.
3. Input the password (if has), click ‘Connect’ and when connected, the bottom
right corner of the screen will display the Wi-Fi icon.
Uninstall applications
In ‘Settings’,click ‘Apps’, installed applications will be listed. Choose the application
which you want to uninstall and click ‘Uninstall’ to uninstall it.

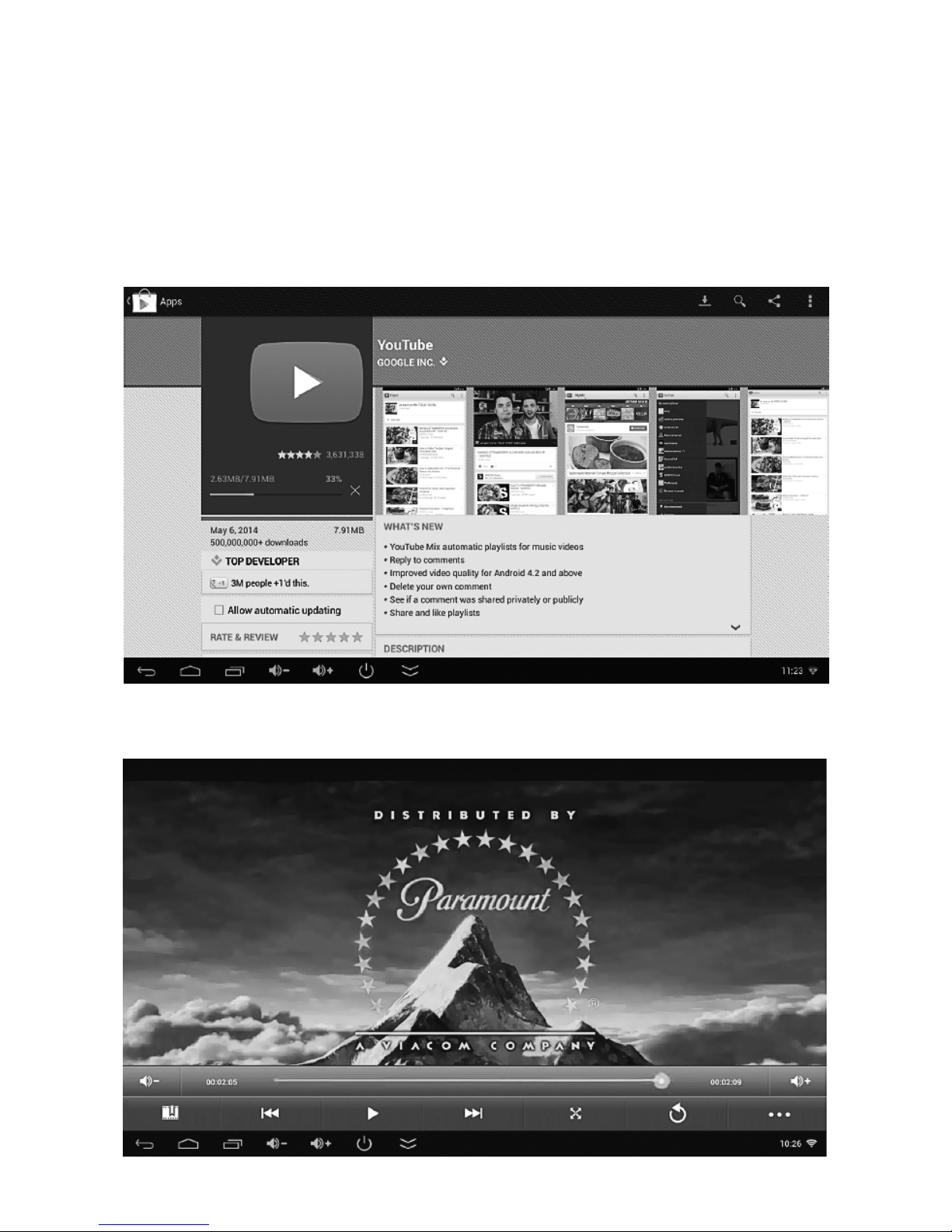

Download apps from Google Play Store
The rst time use the ‘Play Store’, you need to input your Google mail account and
password following the tips as your Play Store account.
‘Video’ app for video playback up to 1080P resolution
‘Music’ app for music playback
‘Gallery’ app for picture playback

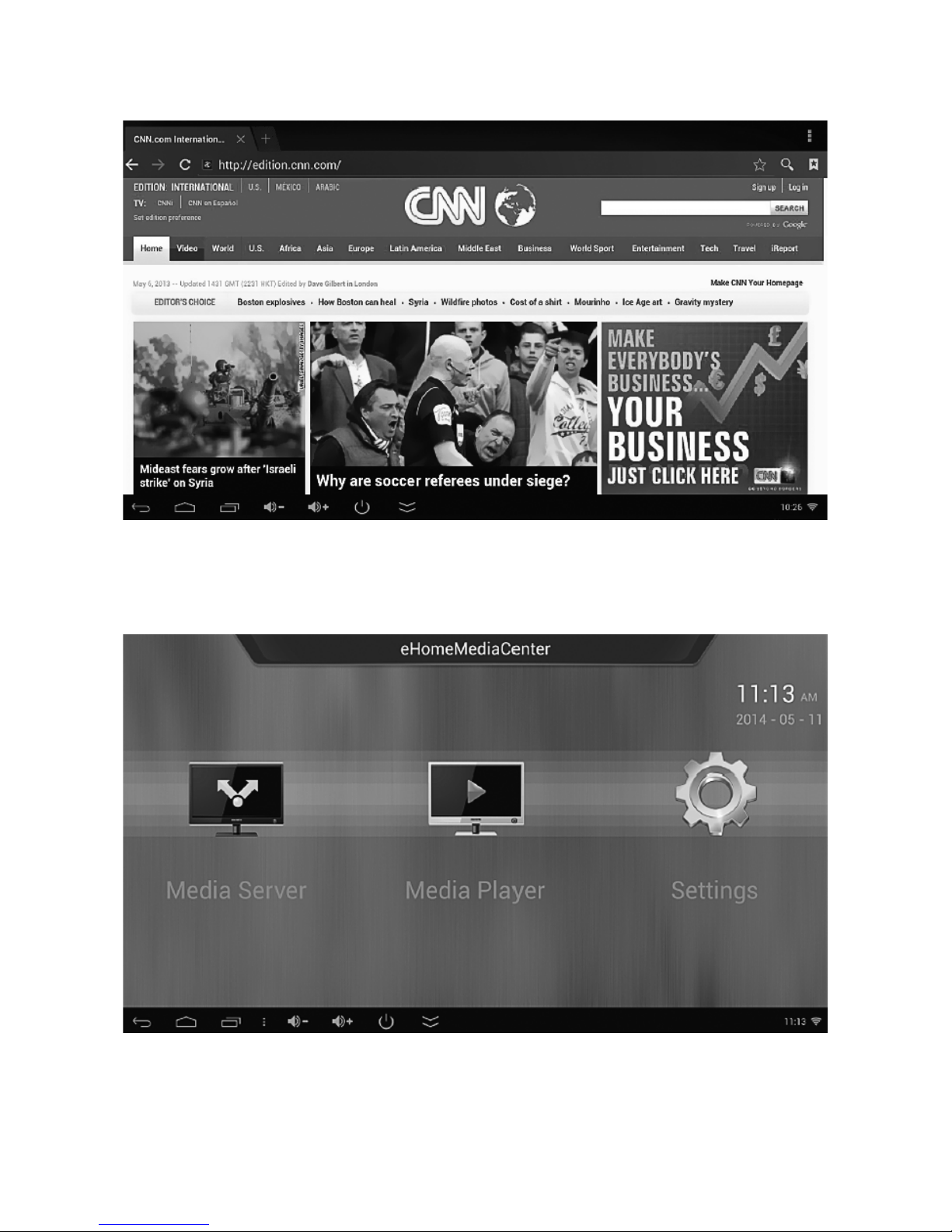

‘Browser’ app for Internet browsing
‘eHomeMediaCenter’ app for DLNA
(Digital Living Network Alliance)

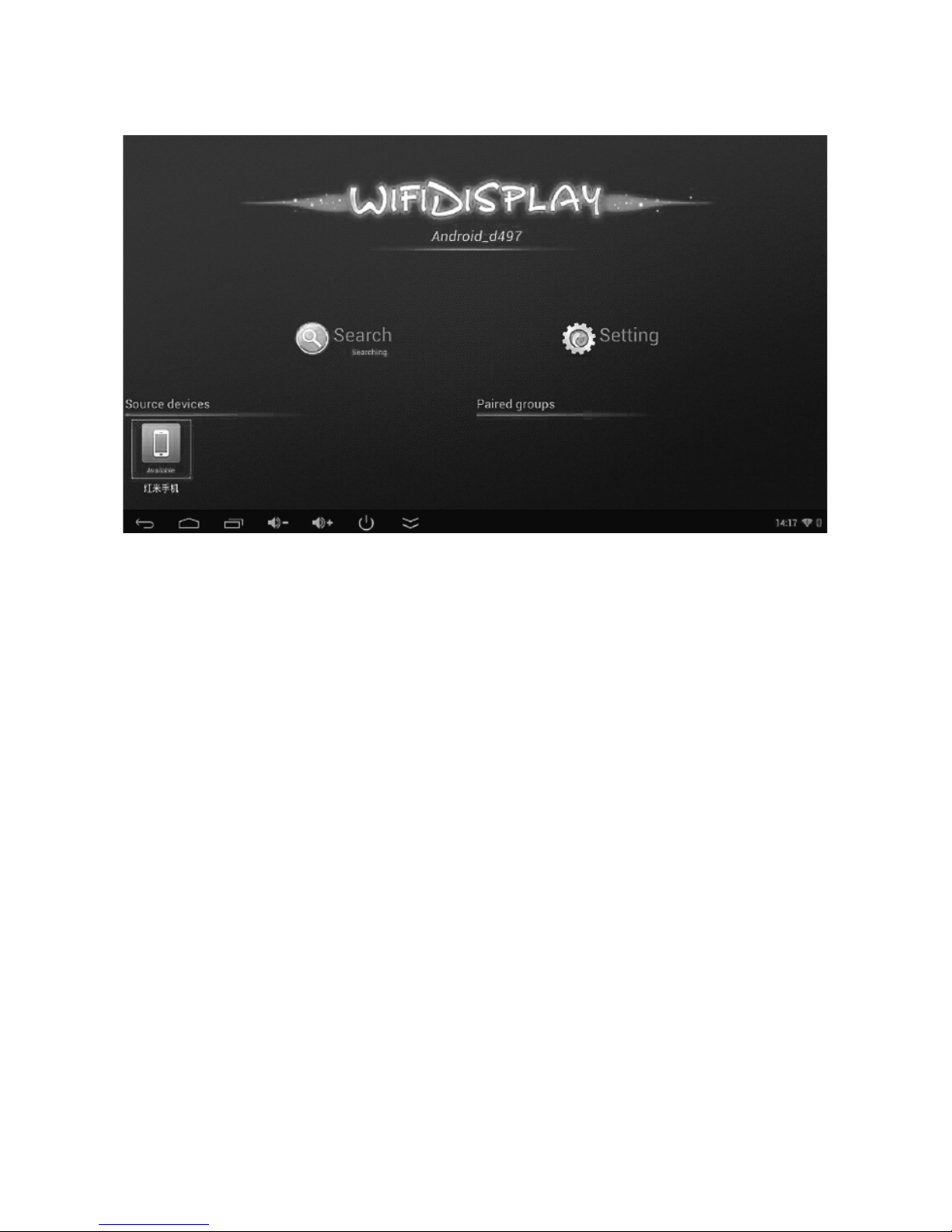

‘WiDisplay’ app for Miracast
ВАЖНО:
Прочитайте настоящее руководство и сохраните все печатные
руководства для последующего использования.
В этом руководстве содержатся важные сведения о технике
безопасности и влиянии на здоровье приобретенного вами устройства
Defender.
Важные сведения о безопасности
При приеме товара убедитесь в его целостности и отсутствии внутри
свободно перемещающихся предметов.
Не подвергайте товар нагрузкам, способным привести к его механическим
повреждениям. В случае наличия механических повреждений никаких
гарантий на товар не дается.
Оберегайте изделие от сырости, влаги, жидкостей, вибрации, воздействия
высокой температуры, механической нагрузки.
Храните и эксплуатируйте товар в сухом помещении 20–90% влажности,
не допускайте условий конденсации влаги.
Нормальная температура хранения и эксплуатации изделия: +5…+40º С без
конденсации влаги.
В случае, если транспортировка товара осуществлялась при отрицательных
температурах, дайте товару согреться в теплом помещении (+16–25º С)
в течение 3 часов перед началом эксплуатации.
Не вскрывайте изделие! Данное изделие не содержит частей,
подлежащих самостоятельному ремонту. По вопросам обслуживания
и замены неисправного изделия обращайтесь к фирме-продавцу или
в авторизированный сервисный центр Defender.
Выключайте устройство каждый раз, когда не планируете использовать его
в течение длительного периода времени.
Устройство не предназначено для использования в промышленных,
медицинских или производственных целях.
Утилизация батарей, электрического
и электронного оборудования
Наличие этого знака на продукте, на его элементах питания или на его
упаковке указывает, что данный продукт и его батареи нельзя утилизировать
вместе с бытовыми отходами. Следует доставить продукт в соответствующий
пункт приемки и переработки батарей, электрического и электронного
оборудования.
Комплектация
1. Смарт-ТВ приставка
2. HDMI мини-кабель
3. Адаптер питания
4. Micro-USB кабель
5. Инструкция
6. Гарантийный талон
Спецификации:
Процессор: RK3066, 2 ядра, ARM Cortex A9, 1.6 ГГц
Операционная система: Android 4.2
Встроенная память: 4 ГБ (доступно пользователю около 2 ГБ)
Оперативная память: 1 ГБ
Стандарты беспроводной связи: Wi-Fi, Bluetooth
Слот для карты microSD: поддержка карт до 32 ГБ
HDMI-выход: 1080 P
Проигрывание аудио: MP3, WMA, WP2, OGG, AAC, M4A, FLAC, APE, 3GP, WAV
Проигрывание видео: MP4, AVI, RM, RMVB, MKV, WMV, MOV, PMP, MPEG,
MPG, FLV, 3GP
Просмотр фото: Jpeg, Bmp, Png и др.
1. Внешний вид
1. HDMI: для подключения к телевизору.
2. MICRO SD: слот для microSD (TF) карты.
3. USB: используется для подключения USB-периферии (например,
USB-флеш память, мышь, клавиатура и пр.) к приставке.
4. OTG: используется для подключения USB-периферии (например,
USB-флеш память, мышь, клавиатура и пр.) к приставке, необходим
OTG-кабель.
5. DC IN: используется для подключения USB-адаптера питания
к приставке (напряжение питания 5В).
HDMI
DC IN
MICRO SD Fn
DC Fn
USB
OTG
