ITALIANO
2
3. DATI TECNICI
3.1 Dati elettrici
Tensione di alimentazione: 1 x 220-240 V 50Hz
1 x 220-230 V 60Hz
3 x 230-400 V 50Hz
3 x 220-277/380-480 60Hz
Potenza assorbita: vedi targhetta dati elettrici
Corrente massima: vedi targhetta dati elettrici
Classe di protezione: IP54
3.2 Condizioni di funzionamento
Portata: pag. 50
Prevalenza: vedi tabella
MODELLO Prevalenza
H max (m)
KC - KCV 100 10.5 m
KC/KCE - KCV/KCVE 150 13 m
KC/KCE - KCV/KCVE 200 16 m
KC/KCE - KCV/KCVE 250 22 m
KCV/KCVE 300 23 m
Massima pressione d’esercizio: 6,5 bar
Costruzione dei motori: CEI 2-3 – CEI 61-69
( EN 60335-2-41 )
Rumorosità:
MODELLO Livello di
rumorosità
KC - KCV 100 ≤59 dB (A)
KC/KCE - KCV/KCVE 150 ≤59 dB (A)
KC/KCE - KCV/KCVE 200 ≤59 dB (A)
KC/KCE - KCV/KCVE 250 ≤62 dB (A)
KCV/KCVE 300 ≤62 dB (A)
3.3Temperatura
Temperatura ambiente: -20 ÷ +65°C
-20 ÷ +50°C
(solo per versioni monofasi)
Temperatura di magazzinaggio: -40 ÷ +65°C
Temperatura liquido: -10 ÷ +55°C
4. GESTIONE
4.1 Immagazzinaggio
Tutte le pompe devono essere immagazzinati in luogo
coperto, asciutto e con umidità dell’aria possibilmente
costante, privo di vibrazioni e polveri.
Vengono fornite nel loro imballo originale nel quale
devono rimanere fino al momento dell’installazione.
Se così non fosse provvedere a chiudere
accuratamente la bocca di aspirazione e mandata.
4.2 Trasporto
Evitare di sottoporre i prodotti ad inutili urti e collisioni.
Per sollevare e trasportare la pompa avvalersi di
sollevatoriutilizzando il pallet fornito diserie (se
previsto).
4.3 Peso
La targhetta adesiva posta sull’imballo riporta
l’indicazione del peso totale della pompa.
5 INSTALLAZIONE
5.1 Installazione della pompa
–La pompa deve essere installata in posizione
orizzontale con collettore di aspirazione il più corto
possibile e minima altezza di aspirazione.
–L’elettropompa deve essere installata in un luogo
ben aerato, protetto dalle intemperie e con una
temperatura ambiente non superiore a 65°C (50°C
per versioni monofase).
–La pompa può essere intallata all’esterno, ma deve
essere protetta dagli agenti atmosferici per mezzo di
una copertura idonea.
5.2 Tubazioni
–A monte ed a valle della pompa devono essere
montate delle valvole di intercettazione.
–La pompa non deve subire sollecitazioni
meccaniche da parte delle tubazioni.
–Le tubazioni devono essere correttamente
dimensionate, tenendo conto anche della pressione
in aspirazione.
–Se la pompa viene installata nel punto più basso
dell’impianto, è possibile che al suo interno si
accumulino residui e impurità.
–Installare i tubi in modo da evitare sacche d’aria,
specialmente sul lato di aspirazione della pompa.

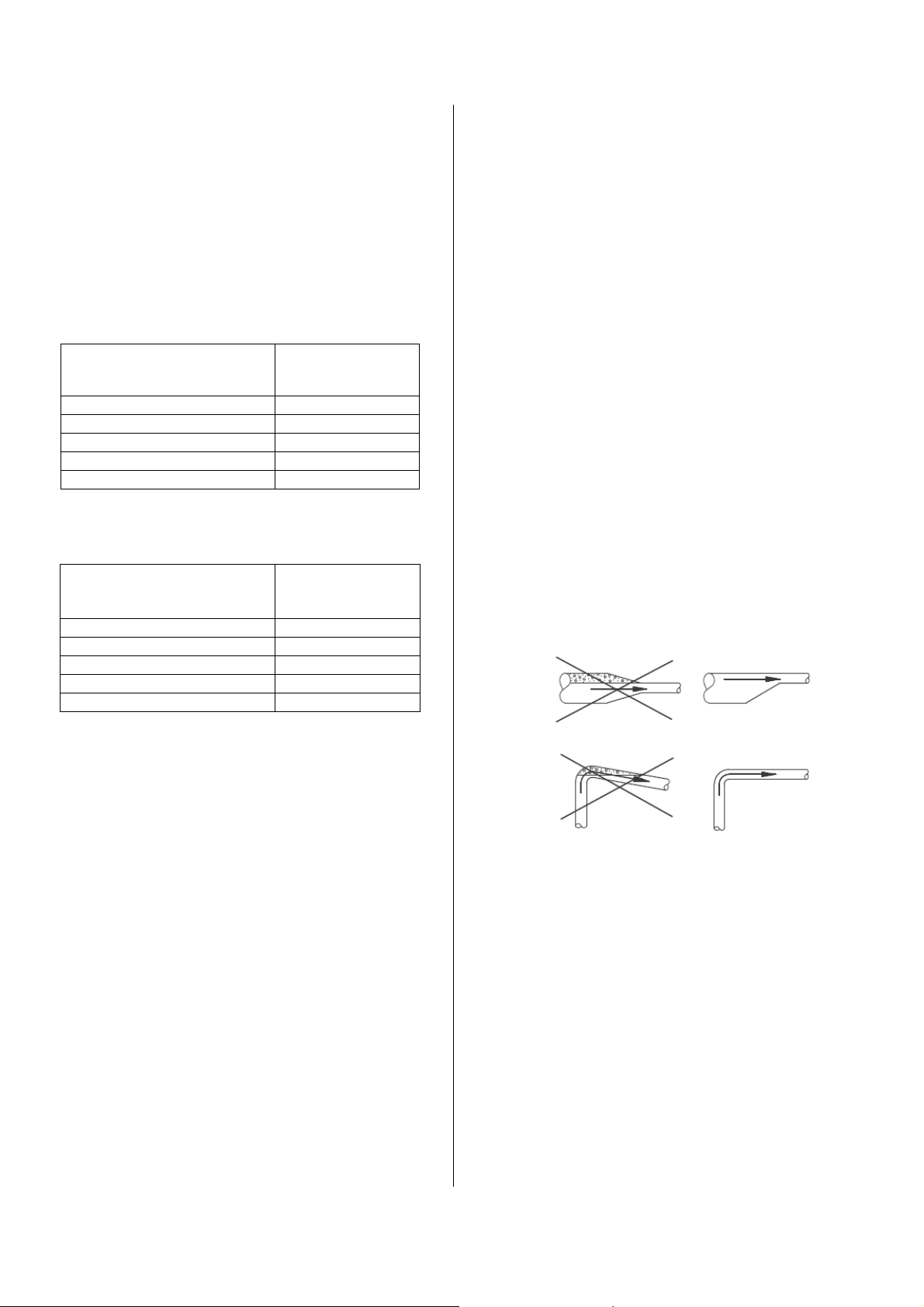

Fig. 1
5.3 Collegamento dei tubi
5.3.1 Tubo di aspirazione
–Se la pompa è installata sopra il livello del liquido
(sopra battente), è necessario installare una valvola
di fondo o di non ritorno nel collettore di aspirazione
sotto al livello del liquido.
–Collegare il tubo di aspirazione alla bocca di

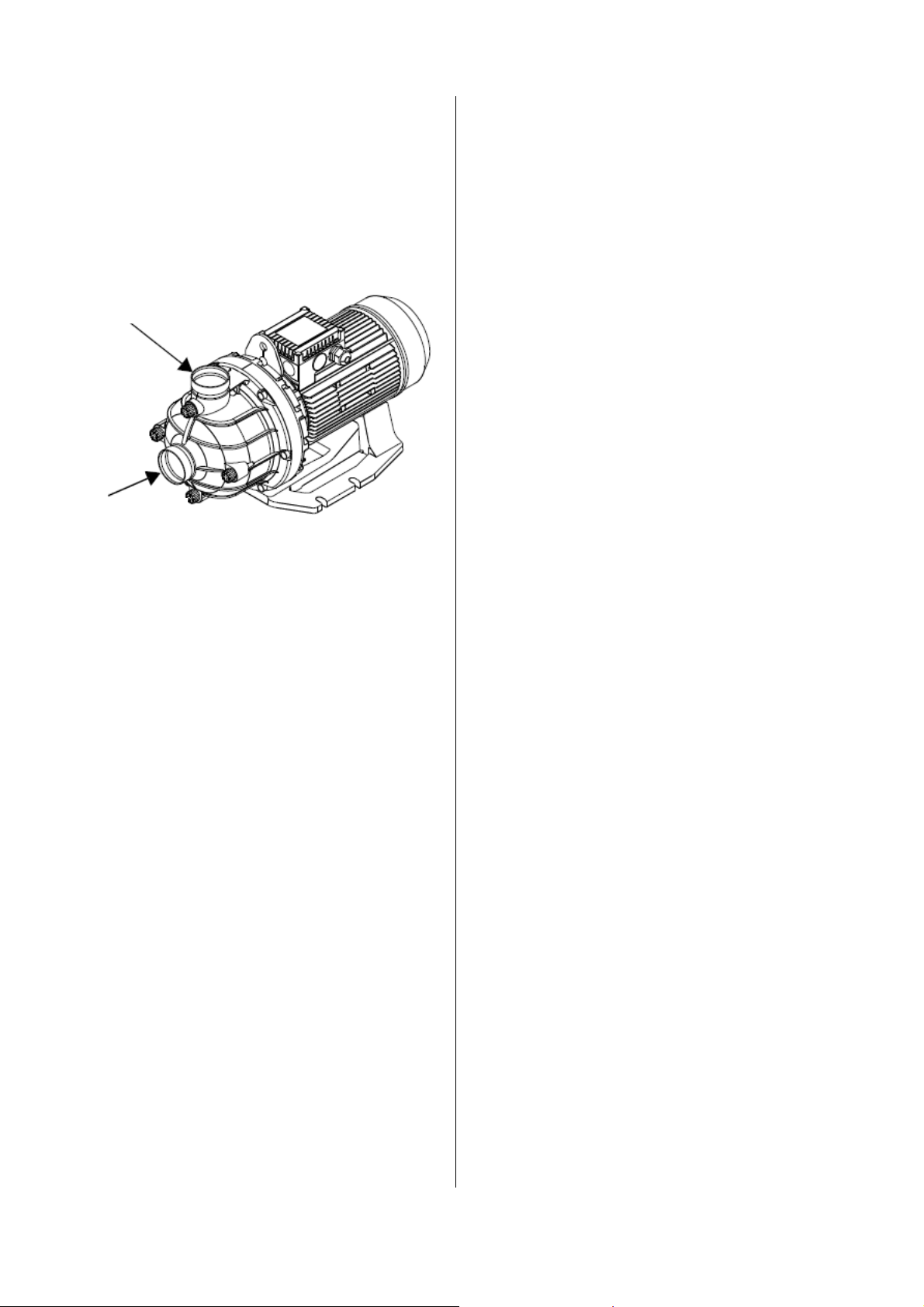

aspirazione della pompa. (Fig. 2).
–Ogni raccordo del collettore di aspirazione deve
essere ben serrato e completamente a tenuta.
–Se un tubo flessibile viene usato come tubo di
aspirazione, deve essere di tipo non collassabile. Si
raccomanda l’uso di una griglia o filtro nel caso in cui
dei solidi possano introdursi nel tubo di aspirazione
e bloccare la pompa.
