D-Link DIR-451 - 3G Mobile Router User manual

Quick Install Guide

DIR-451

Mobile Router

System Requirements

Package Contents

* Subject to services and service terms available from you carrier.

• 3G Broadband Router (DIR-451)

• CAT5 Ethernet cable

• Power adapter

• Mounting kit and vertical stand

• Quick Installation Guide

• CD-ROM with

- Product documentation

Note: Using a power supply with a different voltage rating than the one included with

the DIR-451 will cause damage and void the warranty for this product.

• Mobile Internet access subscription

• Mobile UMTS or HSDPA Internet PC Card

• Computer with:

- Windows®Vista2, Windows XP SP2, or Windows 2000 SP4 or Mac OS®

X (v10.4/v10.3)

- Internet Explorer 6 or Mozilla Firefox

- CD-ROM drive

- Network interface card

If any of the above items are missing, please contact your reseller.

Connect to your network

Note: Ensure that power to your DIR-451 Mobile Router is not connected before

performing the installation steps below.

32-bit PCMCIA (UMTS) Card Connection

1. Attach the antenna.

a. Remove the antenna from its plastic wrapper.

b. Screw the antenna in a clockwise direction to the back panel of the

unit.

c. Once secured, position the antenna upward at its connecting joint. This

will ensure optimal reception.

2. Insert your wireless 32-bit PCMCIA (UMTS) Card into the Internet Card

Slot on the back of the router.

3. Insert the Ethernet cable into LAN Port 1 on the back panel of the DIR-451

Mobile Router, and an available Ethernet port on the network adapter in

the computer you will use to congure this unit.

Note:The DIR-451 Mobile Router LAN Ports are “Auto-MDI/MDIX.”This provides

either patch or crossover Ethernet cable LAN Port access.

4.Connect the power adapter to the receptor on the back panel of your

DIR-451 Mobile Router. Then plug the other end of the power adapter into

a wall outlet or power strip.

a. The Power LED will turn ON to indicate power has been applied.

b. Other LEDs will ash ON and OFF as the DIR-451 Mobile Router

performs initialization and Internet connection processes. This will

take a few minutes.

c. When complete, the following LEDs will illuminate blue: Power,

Status, Internet, WLAN, and LAN Port 1 (or your specic LAN Port

connection).

Using the Setup Wizard

The logon pop-up screen will appear:

Once you have logged in, the Setup screen will appear:

Click Setup Wizard

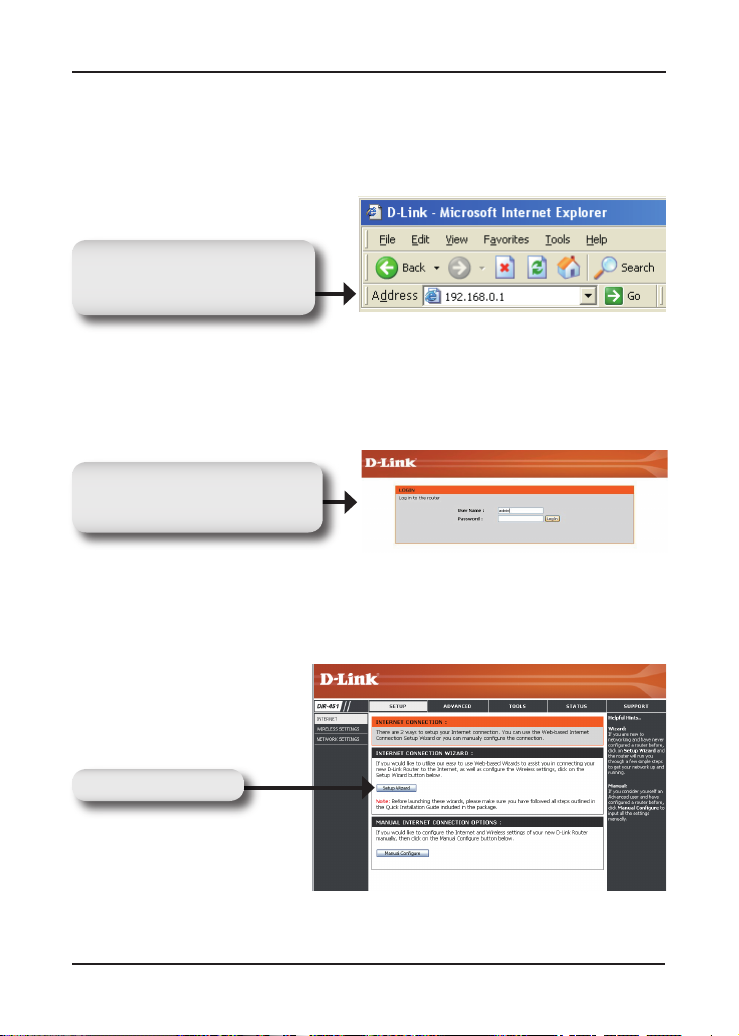

Open your web browser and type

http://192.168.0.1 into the URL

address box. Press Enter.

Type admin for the username and

leave the password blank. Click

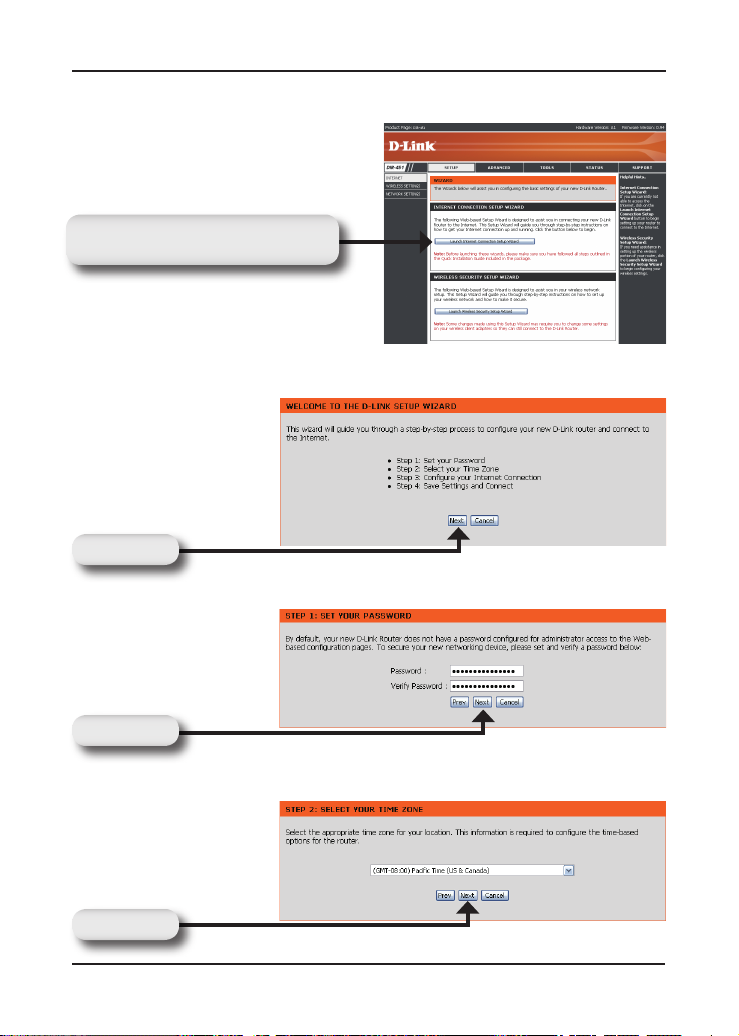

Click Launch Internet Connection Setup Wizard to begin.

Click Next to continue.

Create a new password and then click Next to continue.

Select your time zone from the drop-down menu and then click Next to

continue.

Click Next

Click Launch Internet Connection

Setup Wizard to begin.

Select the ISP Card from the drop-down list and then click Username /

Password Connection (WWAN). Click Next to continue.

Click Connect to save your settings. Once the router is nished rebooting,

click Continue. Please allow 1-2 minutes to connect.

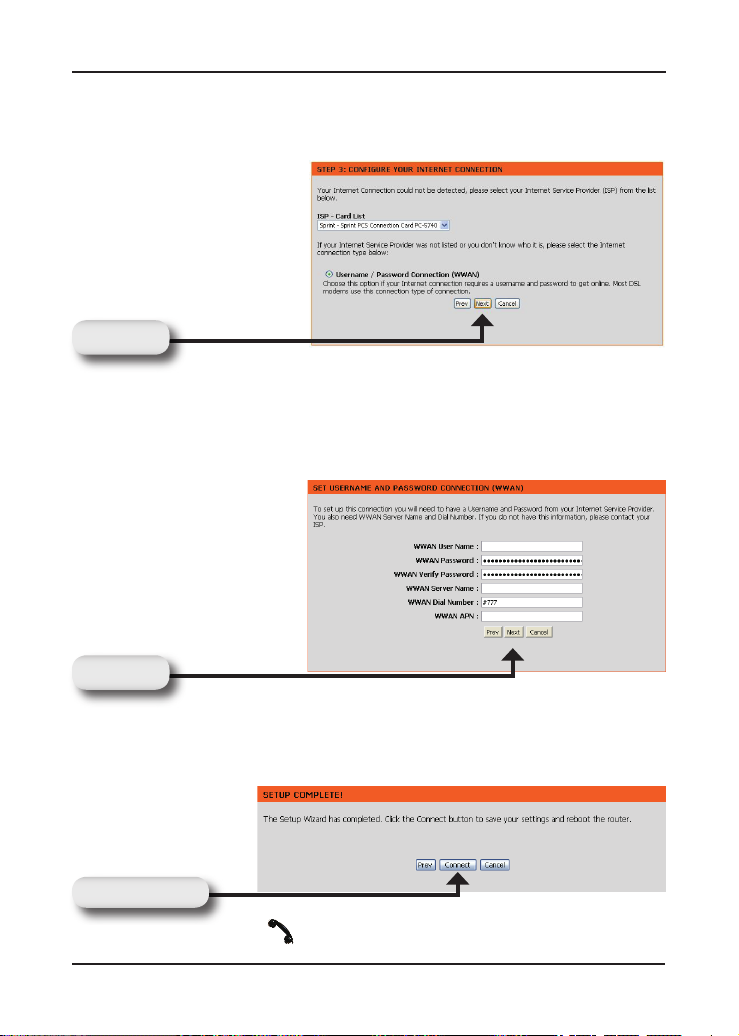

Enter your WWAN user name, password, and server information. If you do

not have this information, please contact your ISP.

Click Connect

Click Next

: 08456 12 0003

Installationsanleitung

DIR-451

Mobiler Router

Systemanforderungen

Lieferumfang

* Informationen zu Ihren Mobilfunkdiensten erhalten Sie von Ihrem

Mobilfunkanbieter

• D-Link DIR-451 Mobiler Router

• Steckernetzteil

• Ethernet-Kabel

• Handbuch und Garantiebedingungen auf CD

Hinweis: Die Verwendung eines Netzteils mit abweichender

Spannung führt zur Beschädigung des Geräts und zum Erlöschen der Garantie.

• Eine kompatible 32-bit PCMCIA (UMTS or HSDPA) Karte mit Vertrag*

• Computer mit with Windows®, Macintosh®, or Linux-basiertem

Betriebssystem mit einem installierten Ethernet-Adapter

• Internet Explorer Version 6.0 oder Netscape Navigator™ Version 6.0 oder

höher (zur Konguration)

Sollte eines dieser Teile fehlen, wenden Sie sich bitte an Ihren Fachhändler.

Netzwerk einrichten

Hinweis: Stellen Sie sicher, dass die Stromversorgung Ihres DIR-451 nicht

angeschlossen ist, bevor Sie die folgenden Installationsschritte durchführen.

32-bit PCMCIA (UMTS oderr HSDPA) Karteninstallation

1. Anbringen der Antenne.

a. Entnehmen Sie die Antenne aus der Plastikhülle.

b. Schrauben Sie die Antenne im Uhrzeigersinn an der Rückseite des

Gerätes fest.

c. Richten Sie die Antenne aufwärts aus. Dies sichert den optimalen

Empfang.

2. Schieben Sie Ihre 32-bit PCMCIA (UMTS oder HSDPA) Karte in den

Karten-Einschub auf der Rückseite des Routers.

3. Schließen Sie das Ethernet-Kabel an LAN Port 1 auf der Rückseite des

DIR-451 an und an einen freien Netzwerkanschluss des Computers, mit

dem Sie den Router kongurieren möchten.

Hinweis: Die LAN-Ports des DIR-451 beherrschen „Auto-MDI/MDIX“. Somit

können Sie sowohl ein Patch- als auch ein Crossover-Kabel anschließen.

4.Schließen Sie das Steckernetzteil auf der Rückseite des DIR-451 an.

Dann stecken Sie das Steckernetzteil in eine Steckdose.

a. Die Power LED beginnt zu leuchten um anzuzeigen, dass das Gerät

Strom bezieht.

b. Die anderen LEDs beginnen zu blinken, wenn der DIR-451 sich

initialisiert und eine Internetverbindung aufbaut. Dieser Vorgang dauert

einige Minuten.

c. Wenn dies abgeschlossen ist, leuchten die folgenden LEDs blau:

Power, Status, Internet, WLAN und LAN Port 1 (oder der von Ihnen

angeschlossene LAN-Port).

Nutzung des Konﬁgurations-Assistenten

Das Pop-Up-Fenster zum Anmelden erscheint.

Nachdem Sie sich angemeldet haben erscheint das

Kongurations-Menü.

Klicken Sie auf

Setup Wizard.

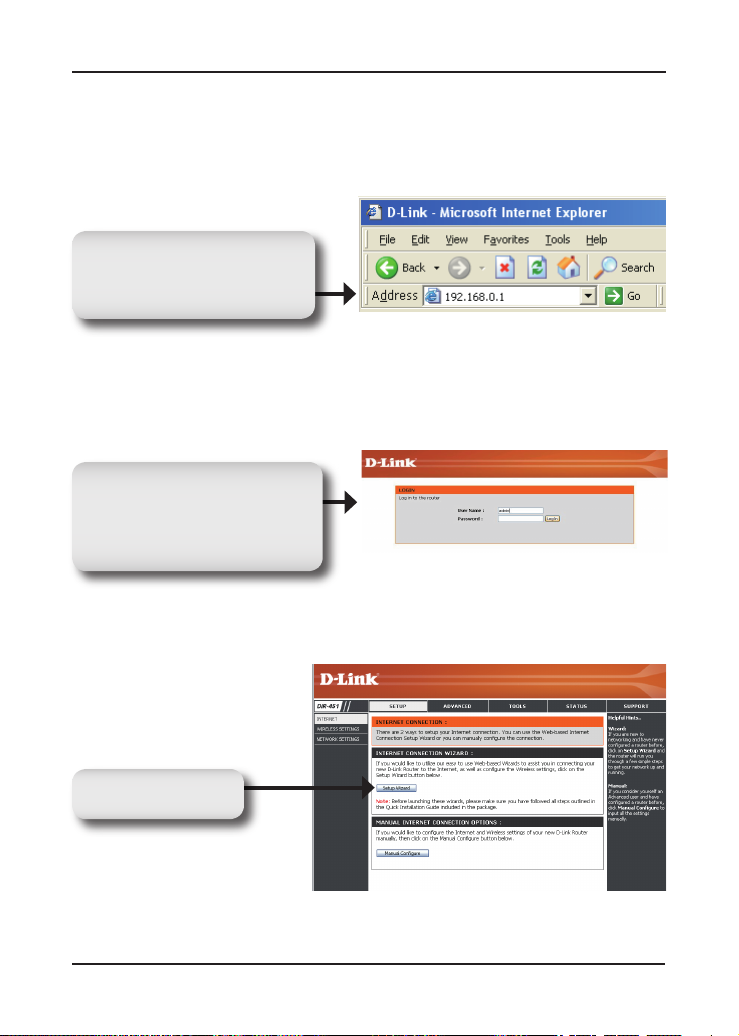

Öffnen Sie Ihren Web-Browser

und geben Sie in das URL-Ad-

ressfeld ein: http://192.168.0.1.

Drücken Sie die Enter-Taste.

G e b e n S i e a d m i n a l s

Benutzernamen ein und lassen

Sie das Passwort-Feld leer.

Drücken Sie auf Log In, um

fortzufahren.
