D-Link DAP-3310 User manual
This document will guide you through the
basic installation process for your new
D-Link Unied Wireless Access Point.
Building Networks for People
DAP-3310/DAP-3410
Documentation also available
via the D-Link Website
Quick Installation Guide
Wireless N Exterior Access Point
Quick Installation Guide
Installationsanleitung
Guide d’installation
Guía de instalación
Guida di Installazione
2 D-Link DAP-3310/DAP-3410 Quick Install Guide
ENGLISH
Quick Install Guide
This installation guide provides basic
instructions for installing the DAP-3310/
DAP-34101 Wireless N Exterior Access
Point2 on your network. For additional
information about how to use the Access
Point, please see the datasheet and user
manual available on the D-Link support
website.
1 DAP-3310 is a 2.4 GHz Single Band AP;
DAP-3410 is a 5 GHz Single Band AP.
2 The DAP-3310 and DAP-3410 support the IPX6 water/
dustproof standard. It is recommended that you place
the AP under a roof, shelter, or weatherproof container in
severe weather environments.
Minimum System Requirements
Package Contents
- Computer with Windows, Mac OS, or
Linux-based operating system, and an
Ethernet adapter installed
- Internet Explorer 7, Mozilla Firefox 12.0,
Safari 4.0, or Chrome 20.0 or newer
- DAP-3310/DAP-3410 Wireless N Exterior
Access Point
- PoE Injector
- Power Adapter (48 V/0.5 A)
- Pole Mount (Non-detachable)
- Wall Mount
- Two Plastic Mounting Ties
If any of the above items are missing,
please contact your reseller.
Physical Installation
STEP 1: Connect an Ethernet Cable3 to
the LAN (PoE) Port on the AP.
3 An Ethernet cable is not included in the package.
STEP 2: Mount the AP to a Pole or Wall
2A: Pole Mounting
2B: Wall Mounting
D-Link DAP-3310/DAP-3410 Quick Install Guide 3
ENGLISH
PoE Passthrough
6 The LAN 2 port can be connected to D-Link
cameras that require up to 7 watts, such as the
DCS-3716, DCS-6113, and DCS-7110. It can
also be connected to a router or a switch.
A. Power on the AP through the PoE kit (as
in STEP 4) and connect the camera to
the LAN 2 port.
B. Log in to the web UI and enable PoE
Passthrough in Maintenance to power on
the camera.6
Conguration
If you are configuring the AP locally,
connect a PC to the PoE Injector DATA IN
port using an Ethernet cable.
A. Assign a static IP address to your PC
that is in the same network segment as
the device. As the default IP address
of this unit is 192.168.0.50, you may
choose any address from 192.168.0.1 to
192.168.0.254, except 192.168.0.50.
B. Open a web browser and go to
http://192.168.0.50. Enter admin as
your username and leave the password
blank to log in to the web UI. Now you
can configure the AP through the web UI.

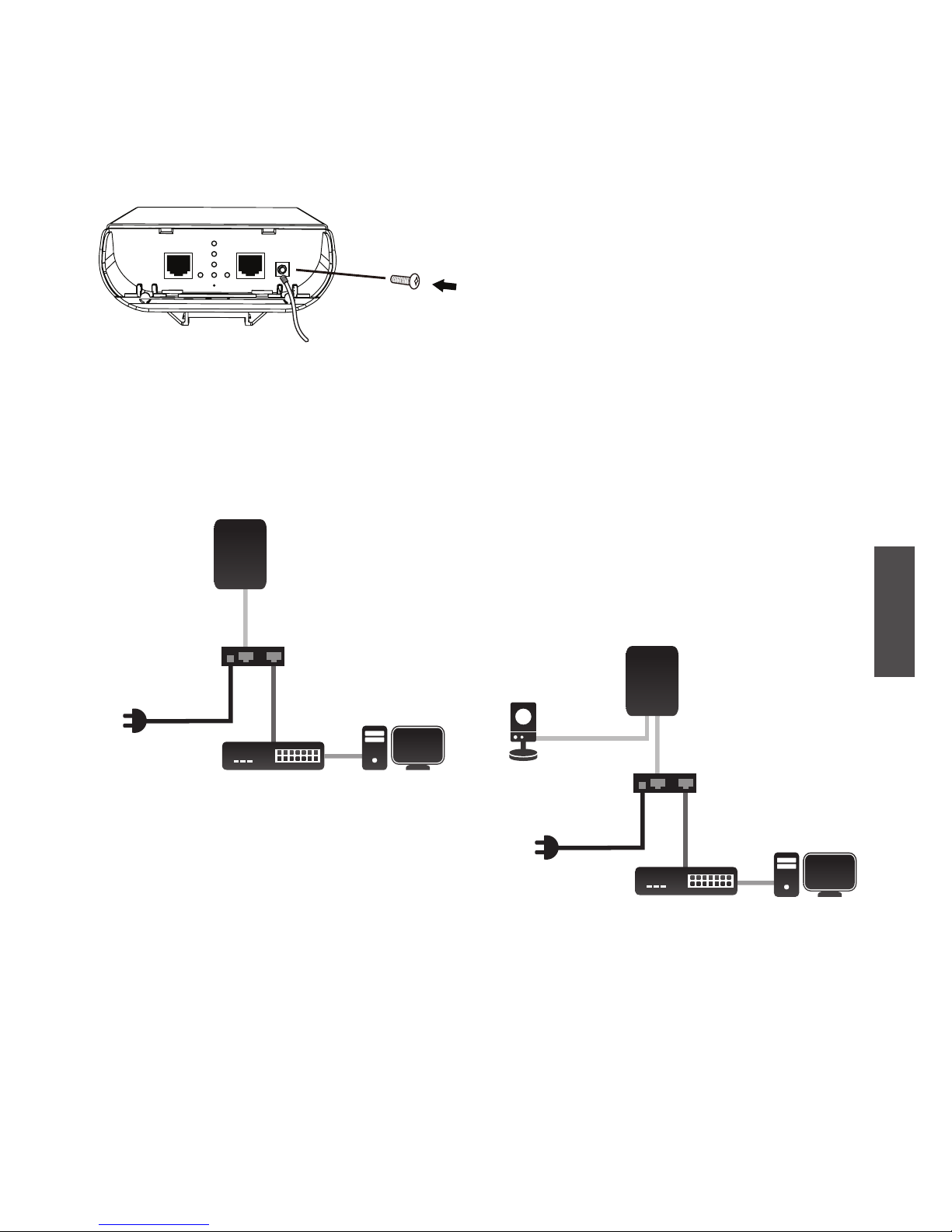

STEP 4: Connect the AP to Your Network
5 This product uses a proprietary PoE design and
can only be used with the included PoE injector.
A. Connect the Ethernet cable that is
connected to the AP from STEP 1 to the
P+DATA OUT port on the PoE Injector.
B. Connect an Ethernet cable from a router,
switch, or PC to the DATA IN port on the
PoE Injector.
C. Attach the power adapter to the connector
labeled POWER IN on the PoE Injector,
and plug it into an electrical outlet.
STEP 3: Connect Grounding Wire
A grounding wire4 is recommended to
protect your device from lightning strikes
and the buildup of static electricity.
4 A grounding wire is not included in the package.
It is suggested that you use 16 to 18 AWG
grounding wire.
A
CB
P+DATA OUT
DATA IN
PoE Injector5
POWER IN
Router or Switch Computer
AP
LAN (PoE)5
PoE Injector5
Router or Switch Computer
AP
Camera6
LAN 2 6LAN (PoE)5
4 D-Link DAP-3310/DAP-3410 Quick Install Guide
ENGLISH
Technical Support
United Kingdom (Mon-Fri),
Website: http://www.dlink.com
Home Wireless/Broadband 0871 873 3000
(9.00am–06.00pm, Sat 10.00am-02.00pm)
Managed, Smart, & Wireless Switches, or
Firewalls 0871 873 0909 (09.00am- 05.30pm)
(BT 10ppm, other carriers may vary.)
Ireland (Mon-Fri), Website: http://www.dlink.com
All Products 1890 886 899 (09.00am-06.00pm,
Sat 10.00am-02.00pm)
Phone rates: €0.05ppm peak, €0.045ppm off peak
times
D-Link DAP-3310/DAP-3410 Quick Install Guide 5
DEUTSCH
Installationsanleitung
Diese Installationsanleitung bietet Ihnen
grundlegende Anleitungen zur Installation
des DAP-3310/DAP-34101 Wireless N
Exterior Access Point2 in Ihrem Netzwerk.
Zusätzliche Informationen zur Verwendung
des Access Point nden Sie auf dem
Datenblatt und im Benutzerhandhandbuch,
die Ihnen auf der Support Website von
D-Link zur Verfügung stehen.
1 DAP-3310 ist ein 2,4 GHz Single Band AP;
DAP-3410 ein 5 GHz Single Band AP.
2 Der DAP-3310 und der DAP-3410 unterstützen
die Schutzart IPX6 gegen Wasser und Staub.
Es wird empfohlen, den AP bei schwierigen
Witterungsbedingungen unter einem Dach, einer
Schutzvorrichtung oder in einem wetterfesten Container
aufzustellen. SCHRITT 2: Bringen Sie den AP an
einem Mast oder einer Wand an
2A: Montage an einem Mast
Mindestsystemanforderungen
Packungsinhalt
- Computer mit Windows, Mac OS oder
Linux-basiertem Betriebssystem und
einem installierten Ethernet-Adapter
- Internet Explorer 7, Mozilla Firefox 12.0,
Safari 4.0 oder Chrome 20.0 oder höher
- DAP-3310/DAP-3410 Wireless N Exterior
Access Point
- PoE-Injector
- Netzteil (48 V/0,5 A)
- Mastmontage (nicht abnehmbar)
- Wandmontage
- Zwei Plastik-Kabelbinder
Sollte einer der oben aufgeführten Artikel
fehlen, wenden Sie sich bitte an Ihren
Fachhändler.
Physische Installation
SCHRITT 1: Schließen Sie ein Ethernet-
Kabel3 an den LAN (PoE) Port des AP an.
3 Ein Ethernet-Kabel ist nicht im Lieferumfang des
Produkts enthalten.
2B: Wandmontage
6 D-Link DAP-3310/DAP-3410 Quick Install Guide
DEUTSCH
Konguration
Wenn Sie den AP lokal konfigurieren,
schließen Sie mithilfe eines Erhernet-
Kabels einen PC an den PoE-Injector DATA
IN Port an.
A. Weisen Sie Ihrem PC, der sich im
gleichen Netzwerksegment wie das
Gerät befindet, eine statische IP-Adresse
zu. Da die standardmäßige IP-Adresse
dieser Einheit 192.168.0.50 ist, können
Sie eine beliebige Adresse zwischen
192.168.0.1 bis 192.168.0.254 (außer
192.168.0.50) wählen.
B. Öffnen Sie einen Webbrowser und rufen
Sie http://192.168.0.50 auf. Geben Sie
admin als Benutzernamen ein und lassen
Sie das Kennwortfeld leer, um sich auf
der webbasierten Benutzeroberfläche
anzumelden. Sie können nun den AP
über die webbasierte Benutzeroberfläche
konfigurieren.
SCHRITT 3: Erdungskabel anschließen
Zum Schutz Ihres Geräts vor Blitzschlägen
und vor elektrostatischer Auadung wird
die Verwendung eines Erdungskabels 4
empfohlen.
4 Ein Erdungskabel ist nicht im Lieferumfang
des Produkts enthalten. Die Verwendung eines
Erdungskabels (AWG 16 (1,29 mm) bis 18
(1,024 mm) - amerikanischer Standard für den
Kabelquerschnitt) wird empfohlen.
AP
SCHRITT 4: Verbinden Sie den AP mit
Ihrem Netzwerk
5 Dieses Produkt nutzt ein proprietäres PoE-
Design und kann nur mit dem im Lieferumfang
des Produkts enthaltenen PoE-Injector
verwendet werden.
A. Schließen Sie das in SCHRITT 1 an den
AP angeschlossene Ethernet-Kabel an den
P+DATA OUT Port am PoE-Injector an.
B. Schließen Sie ein Ethernet-Kabel von
einem Router, Switch oder PC an den
DATA IN Port am PoE-Injector an.
A
CB
P+DATA OUT (DATENAUSGANG)
DATA IN (DATEN EIN)
PoE-Injector5
POWER IN
(STROM EIN)
Router oder Switch Computer
AP
LAN (PoE)5
PoE Passthrough
PoE-Injector5
Router oder Switch Computer
Kamera6
LAN 2 6LAN (PoE)5
C. Schließen Sie das Netzteil an den mit
POWER IN gekennzeichneten
Steckeranschluss am PoE-Injector an
und stecken Sie das Netzteil in eine
Steckdose.
D-Link DAP-3310/DAP-3410 Quick Install Guide 7
DEUTSCH
6 Der LAN 2 Port kann mit D-Link Kameras
verbunden werden, die bis zu 7 Watt erfordern,
wie z. B. die DCS-3716, DCS-6113 und die
DCS-7110. Er kann auch mit einem Router oder
Switch verbunden werden.
A. Schalten Sie den AP über das PoE Kit
(wie in SCHRITT 4) ein und schließen
Sie die Kamera an den LAN 2 Port an.
B. Melden Sie sich auf der webbasierten
Benutzeroberfläche an und aktivieren
Sie PoE Passthrough in der Wartungs-
und Verwaltungsfunktion (Maintenance),
um die Kamera einzuschalten.6
Technische Unterstützung
Deutschland: Web: http://dlink.com
Telefon: +49(0)1805 2787 0,14 € pro Minute
Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
Österreich: Web: http://dlink.com
Telefon: +43(0)820 480084 0,116 € pro Minute
Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
Schweiz: Web: http://dlink.com
Telefon: +41(0)848 331100 0,08 CHF pro Minute
Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
* Gebühren aus Mobilnetzen und von anderen Providern
können abweichen.
8 D-Link DAP-3310/DAP-3410 Quick Install Guide
FRANÇAIS
Guide d’installation rapide
Ce guide d'installation fournit les
instructions de base pour l'installation
du point d'accès sans l N d'extérieur2
DAP-3310/ DAP-34101 sur votre réseau.
Pour de plus amples informations sur
l'utilisation du point d'accès, consultez
la che produit et le manuel d'utilisation,
disponibles sur le site Web d'assistance de
D-Link.
1 Le DAP-3310 est un PA simple bande de 2,4 GHz ;
Le DAP-3410 est un PA simple bande de 5 GHz.
2 Le DAP-3310 et le DAP-3410 prennent en charge
la norme IPX6 d'étanchéité à l'eau et à la poussière.
Lorsque les conditions météorologiques sont
rigoureuses, il est recommandé de placer le PA sous un
toit, dans un abris ou dans une boîte étanche. ÉTAPE 2 : Installez le PA sur un pied ou
sur un mur
2A : Installation sur un pied
2B : Montage mural
Conguration minimale requise
Contenu de la boîte
- Ordinateurs avec système d’exploitation
Windows, Mac OS ou Linux et équipés
d’un adaptateur Ethernet
- Internet Explorer 7, Mozilla Firefox 12.0,
Safari 4.0 ou Chrome 20.0 ou toute
version plus récente
- Point d'accès sans l N d'extérieur
DAP-3310/DAP-3410
- Injecteur PoE
- Adaptateur secteur (48 V ; 0,5 A)
- Montage sur un pied (non amovible)
- Montage mural
- Deux attaches de montage en plastique
Contactez votre revendeur s'il manque l'un
des éléments ci-dessus.
Installation physique
ÉTAPE 1 : Connectez un câble Ethernet3
au port de réseau local (PoE) du PA.
3 Aucun câble Ethernet n'est inclus dans le kit.
D-Link DAP-3310/DAP-3410 Quick Install Guide 9
FRANÇAIS
ÉTAPE 4 : Connectez le PA à votre réseau
5 Ce produit dispose d'une conception PoE
exclusive, qui ne peut qu'être utilisée avec
l'injecteur PoE fourni.
A. Connectez le câble Ethernet que vous
avez relié au PA à l'ÉTAPE 1 au port
P+DATA OUT de l'injecteur PoE.
B. Reliez un routeur, un commutateur ou un
PC au port DATA IN de l'injecteur PoE
via un câble Ethernet.
C. Connectez une extrémité de l'adaptateur
secteur au connecteur étiqueté POWER
IN de l'injecteur PoE, puis branchez l'autre
extrémité dans une prise électrique.
ÉTAPE 3 : Connectez le fil de mise à la terre.
Il est recommandé d'utiliser un l de mise
à la terre4 pour protéger votre périphérique
contre les foudroiements et la formation
d'électricité statique.
4 Aucun l de mise à la terre n'est inclus dans le
kit. Il est conseillé d'utiliser un l de mise à la
terre de type 16-18 AWG.
PA
A
CB
P+DATA OUT
DATA IN
Injecteur PoE5
POWER IN
Routeur ou commutateur Ordinateur
LAN (PoE)5
Conguration
Si vous configurez le PA localement,
connectez un PC au port DATA IN de
l'injecteur PoE à l'aide d'un câble Ethernet.
A. Attribuez une adresse IP statique au
PC se trouvant sur le même segment
de réseau que le périphérique. Par
défaut, l'adresse IP de cet appareil est
192.168.0.50, mais vous pouvez choisir
une autre adresse, comprise entre
192.168.0.1 et 192.168.0.254, sauf
192.168.0.50.
B. Ouvrez un navigateur Web et allez sur
http://192.168.0.50. Saisissez admin
comme nom d'utilisateur et laissez le mot
de passe vierge pour vous connecter à
l'interface Web. Vous pouvez maintenant
configurer le PA via l'interface Web.
Intercommunication PoE
6 Le port LAN 2 peut être connecté aux caméras
D-Link nécessitant jusqu'à 7 watts, comme c'est
le cas de DCS-3716, DCS-6113 et DCS-7110. Il
peut également être connecté à un routeur ou à
un concentrateur.
A. Allumez le PA via le kit PoE (comme à
l'ÉTAPE 4), puis connectez la caméra au
port LAN 2.
Injecteur PoE5
Routeur ou commutateur Ordinateur
PA
Caméra6
LAN 2 6LAN (PoE)5
10 D-Link DAP-3310/DAP-3410 Quick Install Guide
FRANÇAIS
B. Connectez-vous à l'interface Web et
activez l'intercommunication PoE en
mode Maintenance pour activer la caméra.6
Assistance Technique
Assistance technique D-Link sur internet:
http://dlink.com
Assistance technique D-Link par téléphone :
01 76 54 84 17
Du lundi au vendredi de 9h à 19h (hors jours fériés)
Other manuals for DAP-3310
4
This manual suits for next models
1
Table of contents
Languages:
Other D-Link Wireless Access Point manuals
D-Link
D-Link AirPremier N DAP-2690 User manual
D-Link
D-Link AirPremier N DAP-2360 User manual
D-Link
D-Link DAP-3520 - AirPremier N Dual Band Exterior PoE Access... User manual
D-Link
D-Link DWL-8600AP User manual
D-Link
D-Link DWL-G700AP - AirPlus G Access Point User manual
D-Link
D-Link DAP-2553 - Wireless N Dual Band Gigabit Access... User manual
D-Link
D-Link DWL-2700AP - AirPremier Outdoor Wireless Access... User manual
D-Link
D-Link AirPlus Xtreme G DWL-2000AP User manual
D-Link
D-Link NUCLIAS CONNECT DAP-2680 User manual
D-Link
D-Link AirPlus DWL-900AP+ User manual
D-Link
D-Link DWL-6600AP User manual
D-Link
D-Link AirPremier N DAP-2310 User manual
D-Link
D-Link DWL-2700AP - AirPremier Outdoor Wireless Access... User manual
D-Link
D-Link NUCLIAS CONNECT DAP-2680 User manual
D-Link
D-Link DWL-2100AP - AirPlus Xtreme G User manual
D-Link
D-Link DAP-1150 User manual
D-Link
D-Link DWL-6620APS User manual
D-Link
D-Link AirPremier N DAP-2690 User manual
D-Link
D-Link Air Premier DAP-2695 User manual
D-Link
D-Link DAP-2553 - Wireless N Dual Band Gigabit Access... User manual
