D-Link DGS-1005P User manual

5-PORT GIGABIT POE DESKTOP SWITCH

DGS-1005P

QUICK

INSTALLATION

GUIDE

INSTALLATIONSANLEITUNG

GUIDE D’INSTALLATION

GUÍA DE INSTALACIÓN

GUIDA DI INSTALLAZIONE

INSTALLATIEHANDLEIDING

INSTRUKCJA INSTALACJI

INSTALAČNÍ PŘÍRUČKA

TELEPÍTÉSI SEGÉDLET

INSTALLASJONSVEILEDNING

INSTALLATIONSVEJLEDNING

ASENNUSOPAS

INSTALLATIONSGUIDE

GUIA DE INSTALAÇÃO

ΟΔΗΓΟΣ ΓΡΗΓΟΡΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

VODIČ ZA BRZU INSTALACIJU

KRATKA NAVODILA ZA UPORABO

GHID DE INSTALARE RAPIDĂ

DGS-1005P

ENGLISH

PACKAGE

CONTENTS

If any of these items are missing from your packaging, contact your reseller.

Warning: Using a power adapter with a different voltage rating will damage and void the

warranty of this product.

• DGS-1005P 5-Port Gigabit PoE Desktop Switch

• Power Adapter (53.5 V, 1.2 A)

• Power Cable

• Mounting Kit

• 4 Rubber Feet

• Quick Install Guide

INTRODUCTION

The D-Link DGS-1005P 5-Port Gigabit PoE Desktop Switch is capable of feeding power to

Power over Ethernet (PoE) devices such as network cameras. The DGS-1005P has 5 ports

operating at 10/100/1000Mbps with 4 PoE+ ports (Ports 1 to 4) with a total PoE budget of 60W,

making it ideal for home and small ofce use.

DGS-1005P 3

ENGLISH

PRODUCT

SETUP

BEFORE SETTING UP THE DGS-1005P

Please follow the steps below to set up the switch:

1. Install the DGS-1005P in a cool and dry place. Refer to the Technical Specications for the

acceptable operating temperature and humidity ranges.

2. Install the switch in a site free from strong electromagnetic source, vibration, dust, and direct

sunlight.

3. Leave at least 10 cm of space at the left and right-hand side of the switch for ventilation.

4. Visually inspect the power jack and make sure that it is fully secured to the power adapter.

Do not stack any device on top of the switch.

MOUNTING

• You may mount the switch on a wall with the included mounting kit. Two mounting slots are

provided on the bottom of the switch for this purpose.

• Magnet mounting is an optional method to mounting the switch on a wall, and is not included with

the package contents.

DGS-1005P

ENGLISH

CONNECTING THE DGS-1005P TO YOUR NETWORK

A. POWER

Plug the AC power cord into a free outlet or surge protector, then plug the other end of the DC

power jack into the power port of the DGS-1005P. The Power LED will illuminate conrming that

the device has powered up successfully.

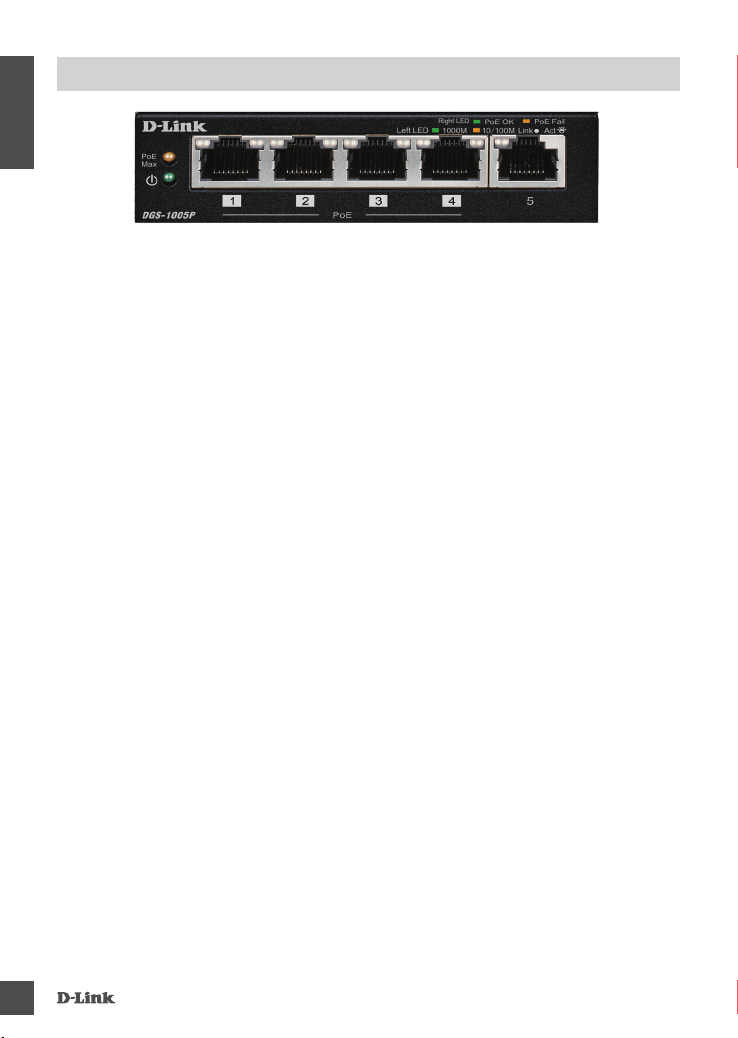

B. PoE PORTS (PORTS 1 - 4)

PoE Ports 1 to 4 support 802.3at for up to 30W per port for individual usage.

C. GIGABIT ETHERNET PORTS (PORTS 1-5)

These ports offer network speeds of either 10/100Mbps and 1000Mbps and can operate in

half or full-duplex transfer modes. These ports also support automatic MDI/MDIX crossover,

eliminating the need for crossover cables or uplink ports. Each port can be connected directly to

a server, hub, router, or switch using regular straight-through twisted-pair Ethernet cables.

DGS-1005P 5

ENGLISH

LED INDICATORS

The LED indicators allow you to monitor, diagnose, and troubleshoot any potential problem within the

switch, connection, or attached devices.

LED Color Status Description

Power Green Solid light Power on

Off Power off

Link/Act/Speed Green Solid light Connection to a 1000 Mbps Ethernet device.

Blinking The port is receiving or transmitting data.

Amber Solid light Connection to a 10/100Mbps Ethernet device

Blinking The port is receiving or transmitting data.

Off Light off No link

PoE ( Ports1 to 4 ) Green Solid light The port is successfully connected to a PoE

device and is powering the device properly.

Off No connection to a PoE device

Amber Blinking A valid PoE load is connected to port output

lines, but the switch does not have sufcient

power for supplying the required load power.

Port power is not activated

PoE Max. Amber Solid light Total power consumption is above 53W.

Blinking Output power to PoE devices has exceeded the

maximum power budget (60W).

Off Light off Total power consumption is below Power Guard

Band (53W).

DGS-1005P

ENGLISH

TROUBLESHOOTING

SETUP AND CONFIGURATION PROBLEMS

1. WHAT SHOULD I DO IF THE POWER LED DOES NOT LIGHT UP?

- Check if the power adapter is connected properly to the outlet or surge protector and the back of

the device.

2. WHAT SHOULD I DO IF A CONNECTED DEVICE IS NOT DETECTED?

- Ensure the Port LED is illuminated or ashing. If not, try using a new Ethernet cable.

3. WHAT SHOULD I DO IF A POE DEVICE IS NOT POWERED BY THE DGS-1005P?

- Ensure that the PoE device is connected to one of the four PoE enabled ports (1 to 4) and the

connected PoE devices do not exceed the maximum power budget of 60 W.

TECHNICAL SUPPORT dlink.com/support

DGS-1005P 7

DEUTSCH

PACKUNGSINHALT

INHALT

Wenn eines dieser Elemente in Ihrer Packung fehlt, wenden Sie sich bitte an Ihren Fachhändler.

Warnhinweis: Das Verwenden eines Netzteils mit einer anderen Nennspannung erzeugt Schäden

und macht die Garantie dieses Produkts hinfällig.

• DGS-1005P 5-Port Gigabit PoE Desktop-Switch

• Netzteil (53,5 V, 1,2 A)

• Stromkabel

• Montageset

• 4 Gummifüße

• Installationsanleitung

EINFÜHRUNG

Der D-Link DGS-1005P 5-Port Gigabit PoE Desktop-Switch kann Power over Ethernet (PoE)-Geräte

wie Netzwerk-Kameras mit Strom versorgen. Der DGS-1005P hat 5 Anschlüsse, die mit 10/100 MBit/

s mit 4 PoE+ Ports betrieben werden (Ports 1 bis 4), bei einem Gesamt-PoE-Budget von 60 W, was

ihn ideal für Privathaushalte und kleine Büros macht.

DGS-1005P

DEUTSCH

EINRICHTUNG DES PRODUKTS

VOR DER EINRICHTUNG DES DGS-1005P

Befolgen Sie die Schritte, um die Einrichtung des Switches vorzunehmen:

1. Installieren Sie den DGS-1005P an einem kühlen und trockenen Ort. LesenSie die Technischen

Spezikationen bezüglich akzeptabler Betriebstemperaturen und Feuchtigkeitsbereiche.

2. Installieren Sie den Switch an einem Ort ohne starke elektromagnetische Quellen, Vibrationen, Staub

oder direktes Sonnenlicht.

3. Lassen Sie mindestens 10 cm Abstand zur Luftzirkulation auf der linken und rechten Seite des

Switches.

4. Überprüfen Sie die Stromanschluss-Buchse und achten Sie darauf, dass sie sicher mit dem Netzteil

verbunden ist.

Stapeln Sie keine anderen Geräte auf dem Switch.

MONTAGE

• Sie können den Switch mit dem beigefügten Montagekit an der Wand montieren. Zwei

Montageöffnungen sind zu diesem Zweck auf der Unterseite des Switch vorgesehen.

• Die magnetische Befestigung ist eine optionale Methode zur Montage des Switch an einer Wand.

Sie ist nicht im Lieferumfang enthalten.

DGS-1005P 9

DEUTSCH

VERBINDEN SIE DEN DGS-1005P MIT IHREM NETZWERK

A. STROMVERSORGUNG

Stecken Sie das Stromkabel in eine freie Steckdose oder einen Überspannungsschutz und

stecken Sie dann das andere Ende des DC-Stecker in die Stromanschluss-Buchse des DGS-

1005P. Die Power-LED leuchtet und bestätigt, dass das Gerät erfolgreich eingeschaltet wurde.

B. PoE PORTS (PORTS 1 - 4)

Die PoE Ports 1 bis 4 unterstützen 802.3at für bis zu 30 W pro Port bei individueller Nutzung.

C. GIGABIT ETHERNET PORTS (PORTS 1-5)

Diese Ports bieten Netzwerkgeschwindigkeiten von 10/100 Mbit/s oder 1000 Mbit/s und können

im Halb- oder Vollduplex-Übertragungsmodus betrieben werden. Diese Ports unterstützen auch

automatisches MDI/MDIX-Crossover, so dass keine Crossover-Kabel oder Uplink-Ports mehr

erforderlich sind. Jeder Port kann direkt mit einem Server, Hub, Router oder Switch verbunden

werden, wenn reguläre 1:1 Twisted-Pair-Ethernetkabel verwenden werden.

DGS-1005P

DEUTSCH

LED-ANZEIGEN

Die LED-Anzeigen ermöglichen es Ihnen, potenzielle Probleme innerhalb des Switches, der

Verbindung oder der angehängten Geräte zu überwachen, zu diagnostizieren und Fehler zu

beheben.

LED Farbe Status Beschreibung

Power Grün Leuchtet

dauerhaft

Eingeschaltet

Aus Ausgeschaltet

Link/Act/Speed Grün Leuchtet

dauerhaft

Verbindung mit einem 1000 Mbit/s Ethernet-

Gerät.

Blinkt Der Port empfängt oder sendet Daten.

Gelb Leuchtet

dauerhaft

Verbindung mit einem 10/100 Mbit/s Ethernet-

Gerät.

Blinkt Der Port empfängt oder sendet Daten.

Aus Licht aus Keine Verbindung

PoE (Ports 1 bis 4) Grün Leuchtet

dauerhaft

Der Port ist erfolgreich mit einem PoE-Gerät

verbunden und versorgt das Gerät korrekt mit

Strom.

Aus Keine Verbindung zu einem PoE-Gerät

Gelb Blinkt Eine gültige PoE-Last ist mit den Port-

Ausgangsleitungen verbunden, der Switch

hat jedoch nicht genügend Strom, um die

erforderliche Last-Leistung zu liefern. Die Port-

Leistung ist nicht aktiviert

PoE Max. Gelb Leuchtet

dauerhaft

Der gesamte Stromverbrauch liegt über 53 W.

Blinkt Die Ausgangsleistung für PoE-Geräte hat das

maximale Power-Budget (60 W) überschritten.

Aus Licht aus Der Gesamt-Stromverbrauch liegt unterhalb des

Power Guard

Bandes (53 W).
