D-Link DAP-3711 User manual

DAP-3711

Quick Installation Guide

5 km Long Range 802.11ac Wireless Bridge

Краткое руководство по установке

Внешняя беспроводная точка доступа / мост 802.11ac

с поддержкой PoE (до 5 км)

Quick Installation Guide 2

ENGLISH

Hardware Overview

LED Indicators

Figure 1: DAP-3711 LEDs

# LED Description

1Power Power indicator. Green light indicates

the power is on.

2 LAN

Network connection light. A steady

green light indicates the LAN port of

the PoE power supply is connected

to a network device. A flashing

green light indicates data is being

transmitted.

3 WLAN

Wireless indicator. Lights up to

indicate wireless activation. Flashes

when data is being transmitted.

4Signal

Strength

Signal strength indicator. A red light

indicates a weak signal. Red and

yellow together indicates a medium

signal.Yellow, red and green together

indicates a strong signal.

Table 1: LED Descriptions

Before You Begin

This installation guide provides basic instructions

for installing the DAP-3711 on your network. For

additional information about how to use the

access point, please see the User Manual from

the D-Link support website.

Package Contents

This DAP-3711 should include the following

items:

• 5km Long Range 802.11ac Wireless Bridge

• PoE injector

• Power cord

• Mounting ties

• Quick Start Guide

If any of the above items are damaged or

missing, please contact your local D-Link reseller.

Note: Using a power supply with a diﬀerent

voltage than the one recommended for the

device will cause damage and void the warranty

for this product.

System Requirements

• Microsoft Windows®, or a Linux-based

operating system

• An available Ethernet port

• Microsoft Edge, Firefox 60.0, or Chrome

68.0.3440.106

1 2 3 4

3Quick Installation Guide

ENGLISH

Installation

Preparation before Installation

Before installing the DAP-3711, check the

distance between the two sides and ensure

that they are within wireless signal range of

each other. It may be helpful to use a Graphic

Information System (GIS) program such as

Google Earth to check for obstructions between

the two sites. If there is an obstruction, it may

help to install the DAP-3711 as high as possible

to prevent the signal from being blocked.

Figure 3: Positioning the DAP-3711 with a GIS

Note: Ensure that both devices have the same

model number and are running the same

firmware version. The radiation pattern and

wireless protocol of the DAP-3711 is designed

for high-performance bridge connectivity. Using

diﬀerent models or models with mismatched

ﬁrmware versions may cause problems, such

as performance degradation or a reduction in

coverage area.

Powering the Access Point

To power the DAP-3711, use a standard Ethernet

cable to connect the PoE port on the DAP-3711

to a 24 V PoE injector.

Interface Connectors

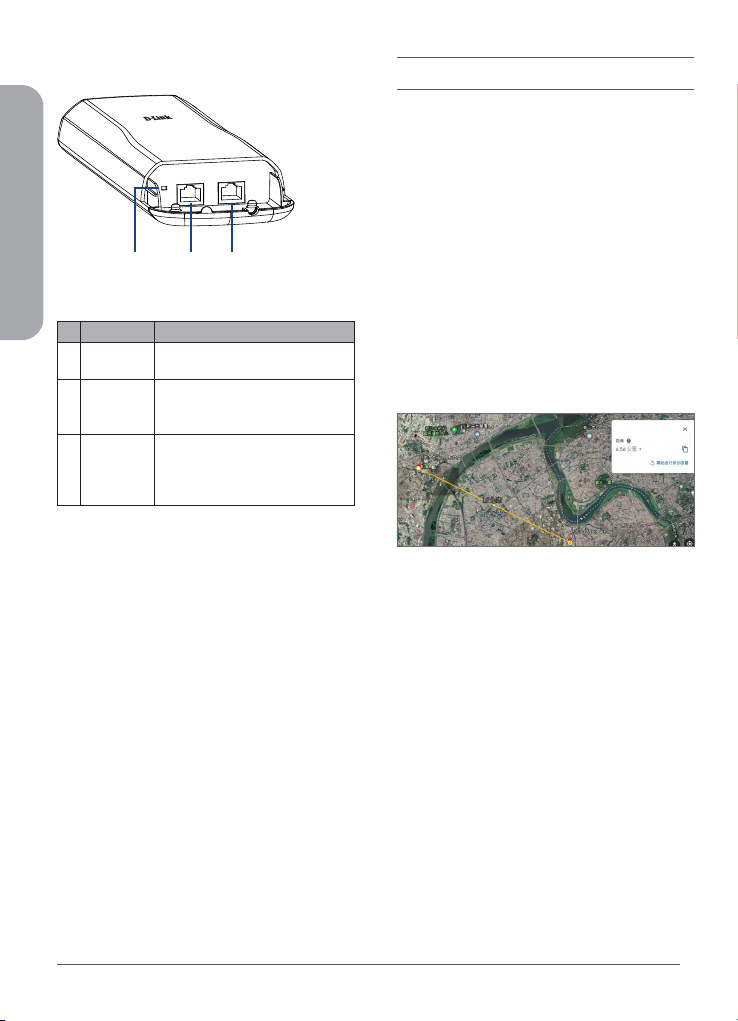

Figure 2: DAP-3711 Interface

# Feature Description

1Reset

Button

Resets the device to its factory

settings.

2 LAN 2 Port

Uses a standard Ethernet cable

to connect to devices such as

computers and switches.

3PoE LAN

Port

Uses a standard Ethernet cable to

connect the device to a PoE power

source such as a PoE switch or PoE

injector.

Table 2: Interface Descriptions

Note: The DAP-3711 is only compatible with

24 V passive PoE. The package contents include

a 24 V passive PoE injector speciﬁcally designed

for the DAP-3711. The use of non-compatible

PoE injectors may damage the device. Please

ensure that only use a compatible PoE injector

to power the DAP-3711.

123

Quick Installation Guide 4

ENGLISH

Cable Requirements

Use a CAT 5 cable with an even sheath. The

Ethernet ports on the DAP-3711 access point

cannot accept a CAT 5 cable that has an uneven

sheath; the RJ-45 connector on the cable will

not fit properly into the receptacle on the

access point.

Conguring the First DAP-3711 in

Access Point Mode

1. Use an Ethernet cable to connect the

LAN 2 port on the DAP-3711 to the

management computer.

Figure 4: Connecting the DAP-3711

2. Ensure the computer is conﬁgured with

the static IP address 192.168.0.2 and a

subnet mask of 255.255.255.0.

3. Launchaweb browser. Enter192.168.0.50

in the address ﬁeld of your browser.

4. Log in to the administration user interface.

The default login information is:

Username: admin

Password: admin

5. Follow the Setup Wizard's instructions

to conﬁgure the device in Access Point

Mode. Refer to Figure 5: Using the Setup

Wizard for details.

Figure 5: Using the Setup Wizard

Conguring the Second DAP-3711

in Client Mode

1. Follow steps 1-4 of the instructions above

to power on the device. Launch the Setup

Wizard to conﬁgure the device in Client

Mode.

2. T o a void an IP address conﬂict, change

the IPv4 address so that it is different

from the ﬁrst DAP-3711's IP address (for

instance, by changing it to 192.168.0.51,

as in the following screenshot).

Figure 6: Changing the IP Address

5Quick Installation Guide

ENGLISH

3. On step four of the Setup Wizard

(Wireless), select Client from the drop-

down list. Enter the same SSID and key

that you entered when conﬁguring the

ﬁrst device.

Figure 7: Conguring Client Mode

4. To confirm that wireless connectivity

between the two devices is conﬁgured

correctly, navigate to the Status page and

check the information under Associated

Stations (shown below).

Figure 8: Checking Wireless Connectivity

Mounting the Device

Installation Recommendations

If you plan to install the DAP-3711 on a pole,

orient the front of the access point (the side

without the LEDs) toward the intended coverage

area. The radio antennas transmit through the

front of the access point but not through the

reverse side (where the bracket is).

Be sure to install the device at a height that

ensures that the alignment between the

devices is visible and there is no obstruction

in the middle.

Checking the Signal Strength

Before ﬁxing the device in place, slowly pan the

DAP-3711 from side to side and check the LED

indicator to ﬁnd the position where the signal

is strongest.

Mounting on a Pole

1. Connect an Ethernet cable to the LAN port

on the DAP-3711.

2. Place the DAP-3711 against the pole

where you want it to be positioned.

Figure 9: Mounting the Device

Quick Installation Guide 6

ENGLISH

3. Wrap the metal mounting ties around the

pole and thread them through the holes

on the DAP-3711.

Figure 10: Completed Installation

Once completed, your network will resemble

the following diagram.

PoE injectorPoE injector

DAP-3711DAP-3711

Switch

PC1 PC2

Switch

PC3 PC4

AP modeClient mode

Figure 11: DAP-3711 Network

RF Frequency Requirements

This device is for outdoor use only. High power

radars are allocated as primary users of the 5150

- 5250 MHz and 5725 - 5850 MHz bands. These

radar stations can cause interference with or

damage the PoE adapter of this device. This is a

ﬁxed point-to-point device.

TECHNICAL SUPPORT dlink.com/support
