D-Link N300 DAP-1320 User manual

WIRELESS RANGE EXTENDER N300

DAP-1320







INSTALLATIONSANLEITUNG

GUIDE D’INSTALLATION

GUÍA DE INSTALACIÓN

GUIDA DI INSTALLAZIONE

INSTALLATIEHANDLEIDING

INSTRUKCJA INSTALACJI

INSTALAČNÍ PŘÍRUČKA

TELEPÍTÉSI SEGÉDLET

INSTALLASJONSVEILEDNING

INSTALLATIONSVEJLEDNING

ASENNUSOPAS

INSTALLATIONSGUIDE

GUIA DE INSTALAÇÃO

ΟΔΗΓΟΣ ΓΡΗΓΟΡΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

VODIČ ZA BRZU INSTALACIJU

KRATKA NAVODILA ZA UPORABO

GHID DE INSTALARE RAPIDĂ

UK www.dlink.com

IRELAND www.dlink.com

GERMANY www.dlink.com

FRANCE www.dlink.com

SPAIN www.dlink.com

ITALY www.dlink.com

NETHERLANDS www.dlink.com

BELGIUM www.dlink.com

LUXEMBURG www.dlink.com

POLAND www.dlink.com

CZECH www.dlink.com

HUNGARY www.dlink.com

NORWAY www.dlink.com

DENMARK www.dlink.com

FINLAND www.dlink.com

SWEDEN www.dlink.com

GREECE www.dlink.com

PORTUGAL www.dlink.com

DAP-1320



QRS

DAP-1320 3









DAP-1320



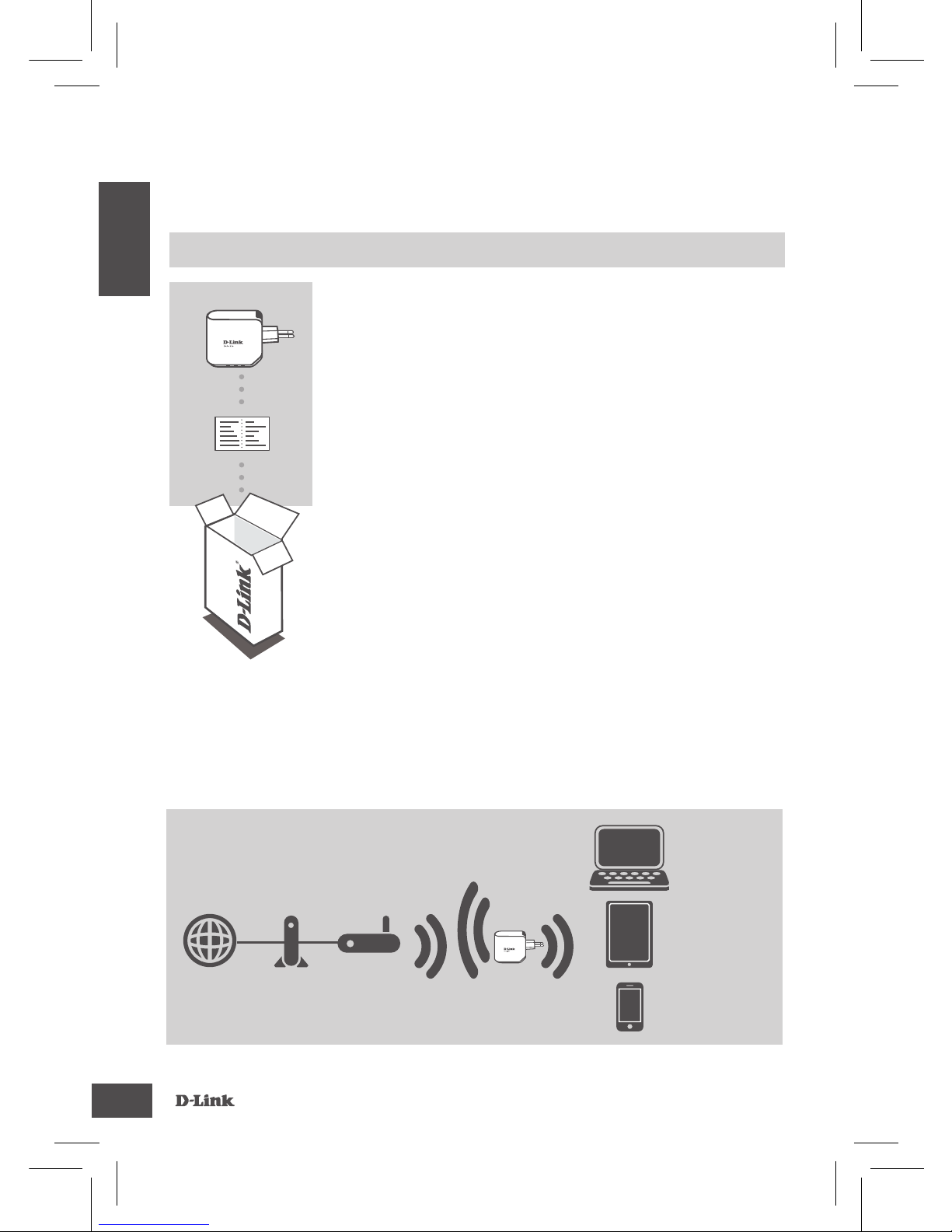

If any of these items are missing from your

packaging, contact your reseller.



The DAP-1320 extends the wireless coverage of an AP (access point) or wireless

router, allowing you to extend the wireless network in your home.

Extend the wireless coverage of another AP or wireless router.



 



 



DAP-1320





SETUP

First, please make sure that QRS Mobile app is

installed on your phone or tablet. Then connect to

the DAP-1320 from your mobile device's Wireless

Utility. Select the DAP-1320 network name (SSID)

and enter the password (both the SSID and

password are on your Wi-Fi Conguration Card).

Open QRS Mobile and the Setup Wizard will

appear. Click Start to begin. The DAP-1320 will

rst scan for wireless networks from nearby

wireless routers or APs. Select the wireless

network that you wish to extend and enter the

password if required.

You can either keep the current network name

(SSID) and password for the extended Wi-Fi

network, or enter a new network name (SSID)

and password. Then, you can choose to create an

admin password to access the DAP-1320 Web-

based conguration utility.

A summary of the network settings will then be

displayed. Once you are satised, click Save, and

the Setup Wizard will reboot the DAP-1320 for the

new settings to take effect. The DAP-1320 can

now extend the Wi-Fi network for you.



You can set up the DAP-1320 by two ways - the QRS Mobile App and One-Touch AP

Conguration.



DAP-1320 5







To connect to a wireless router or AP to extend the Wi-Fi network in your

home, please make sure the router or AP features a WPS Push Button.



SETUP

Plug the DAP-1320 into a wall outlet and wait until the

power LED is blinking amber. Push the WPS button on

the wireless Router or AP, and then push and hold the

WPS button on the DAP-1320 for about 5 seconds until

the green LED starts to ash.

The DAP-1320 is then ready for you to share a Wi-Fi

network with your PCs and mobile devices by using the

network name (SSID) and password located on your Wi-

Fi Conguration Card.

Please allow up to two minutes for the process to nish.

The LED will become solid green when the DAP-1320

has connected successfully to the wireless router or AP.



The DAP-1320 can also be congured in the Web GUI. After you have plugged the

DAP-1320 into a wall outlet and the power LED is blinking amber, go to Wireless

Utility on your computer, select the DAP-1320 network, and enter the password (this

is on your Wi-Fi Conguration Card). Then open a web browser and type 

. Follow the onscreen instructions to complete the setup.

DAP-1320





SETUP AND CONFIGURATION PROBLEMS





- Ensure the product is powered on.

- Press and hold the reset button on the bottom of the device for 5 seconds.

 Resetting the product to the factory default will erase the current conguration

settings. The default Wi-Fi network name (SSID) and password are printed on

the D-Link DAP-1320 Wireless Range Extender N300's Wi-Fi Conguration

Card.





-If you haven't changed the extended Wi-Fi network's settings, you can use the

network name (SSID) and Wi-Fi password on the Wi-Fi Conguration Card.

- If you did change the network name (SSID) or Wi-Fi password and you did not record

this information on the Wi-Fi Conguration Card or somewhere else, you must reset

the device as described in Question 1 above.

- Make sure you write down these settings so that you can enter them into each

wirelessly connected PC. You can use the included Wi-Fi Conguration Card to

record this important information for future use.

TECHNICAL SUPPORT

 website: http://dlink.com

Home Wireless/Broadband 0871 873 3000 (9.00am–06.00pm, Sat 10.00am-02.00pm)

Managed, Smart, & Wireless Switches, or Firewalls 0871 873 0909 (09.00am- 05.30pm)

(BT 10ppm, other carriers may vary.)



All Products 1890 886 899 (09.00am-06.00pm, Sat 10.00am-02.00pm)

Phone rates: €0.05ppm peak, €0.045ppm off peak times

DAP-1320 7



QRS

DAP-1320









DAP-1320



Wenn eines dieser Elemente in Ihrer Packung fehlt,

wenden Sie sich bitte an Ihren Fachhändler.



Der DAP-1320 erweitert die Funkabdeckung eines AP (Access Point) oder

drahtlosen Routers und bietet Ihnen so die Möglichkeit, das Funknetz in Ihrem Heim

zu erweitern.

Erweitern Sie die Funkabdeckung eines anderen AP oder eines drahtlosen Routers.

 



 





DAP-1320 9





SETUP

Stellen Sie zunächst sicher, dass das QRS

Mobile App auf Ihrem Telefon oder Tablet-PC

installiert ist. Stellen Sie dann eine Verbindung

zum DAP-1320 von Ihrem Hilfsprogramm für

drahtlose Netze des mobilen Geräts her. Wählen

Sie den DAP-1320 Netzwerknamen (SSID) und

geben Sie das Kennwort (sowohl die SSID als

auch das Kennwort nden Sie auf Ihrer Wi-Fi

Kongurationkarte).

Öffnen Sie QRS Mobile und der Setup-Assistent

wird aufgerufen. Klicken Sie auf 'Start', um zu

beginnen. Der DAP-1320 sucht zuerst nach

Funknetzen von in der Nähe bendlicher

drahtloser Router oder APs. Wählen Sie das

Funknetz, das Sie erweitern möchten, und geben

Sie, falls erforderlich, das Kennwort ein.

Sie können entweder den aktuellen

Netzwerknamen (SSID) und das Kennwort für

das erweiterte Wi-Fi-Netzwerk übernehmen oder

einen neuen Netzwerknamen (SSID) und ein

Kennwort eingeben. Sie können dann ein Admin-

Kennwort für den Zugriff auf das webbasierte

DAP-1320 Kongurationshilfsprogramm

erstellen.

Es wird dann eine Übersicht über die

Netzwerkeinstellungen angezeigt. Wenn Sie mit

den angezeigten Informationen zufrieden sind,

klicken Sie auf 'Save' (Speichern). Der Setup-

Assistent startet den DAP-1320 neu, damit

die neuen Einstellungen wirksam werden. Der

DAP-1320 kann nun das Wi-Fi Netzwerk für Sie

erweitern.



Sie haben zwei Möglichkeiten, den DAP-1320 einzurichten - mithilfe des QRS Mobile

App und der One-Touch AP Konguration.



DAP-1320





Um eine Verbindung zu einem drahtlosen Router oder AP zur Erweiterung

des Wi-Fi Netzwerks in Ihrem Zuhause herzustellen, vergewissern Sie sich bitte,

dass der Router oder AP eine WPS-Taste aufweist.



SETUP

Schließen Sie den DAP-1320 an eine Wandsteckdose

an und warten Sie, bis die Betriebsanzeige-LED gelb

leuchet. Drücken Sie auf dem drahtlosen Router oder

AP auf die WPS-Taste und drücken Sie dann auf

die WPS-Taste des DAP-1320 und halten Sie sie 5

Sekunden lang gedrückt, bis die grüne LED zu blinken

beginnt.

Der DAP-1320 ist dann bereit, ein Wi-Fi Netzwerk mit

Ihren PCs und mobilen Geräten zu teilen, indem Sie

den Netzwerknamen (SSID) und das auf Ihrer Wi-Fi

Kongurationskarte angegebene Kennwort verwenden.

Für die Durchführung des Vorgangs sind bis zu zwei

Minuten erforderlich.

Die LED leuchtet durchgehend grün, sobald der DAP-

1320 erfolgreich mit dem drahtlosen Router oder AP

verbunden ist.



Der DAP-1320 kann auch in der graschen Benutzeroberäche konguriert werden.

Sobald Sie den DAP-1320 an eine Wandsteckdose angeschlossen haben und

die Betriebsanzeige gelb blinkt, rufen Sie das Hilfsprogramm für drahtlose Netze

auf Ihrem Computer auf. Wählen Sie das DAP-1320 Netzwerk und geben Sie das

Kennwort ein (Sie nden es auf Ihrer Wi-Fi Kongurationskarte). Öffnen Sie dann

einen Webbrowser und geben Sie  ein. Folgen Sie den auf dem

Bildschirm angezeigten Anweisungen, um den Einrichtungsvorgang fertig zu stellen.
