■MULTITESTEURS

■■

■MULTITESTERS

■■

■MULTITESTER

■■

■MULTITESTERS

■■

■MULTITESTERS

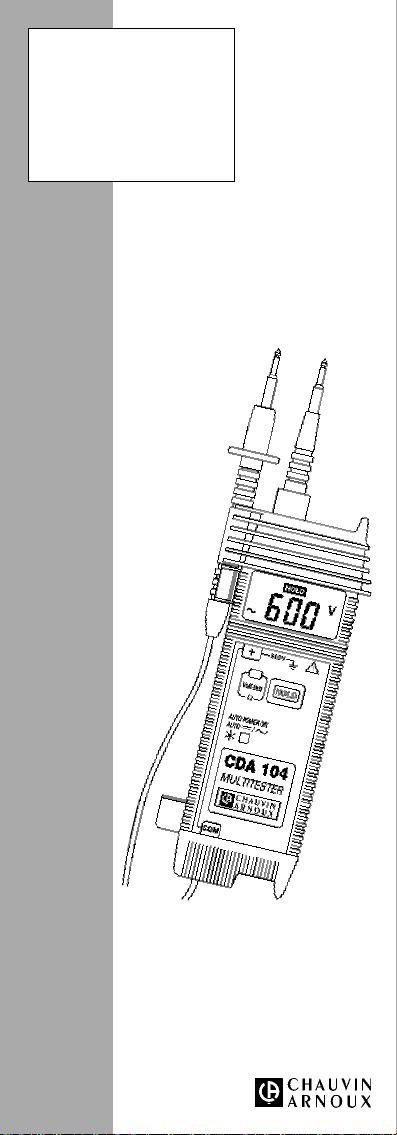

CDA 103

CDA 104

Mode d'emploi

User's Manual

Bedienungsanleitung

Libretto d'Istruzioni

Manual de Instrucciones

FRANCAIS

ENGLISH

DEUTSCH

ITALIANO

ESPANOL

Vous venez d’acquérir un MULTITESTEUR et

nous vous remercions de votre confiance.

Pour obtenir le meilleur service de votre appa-

reil :

■lisez attentivement ce mode d’emploi

■respectez les précautions d’emploi

Signification du symbole

Attention ! Consulter le mode d’emploi avant

d’utiliser l’appareil.

Dans le présent mode d’emploi, les instruc-

tions précédées de ce symbole, si elles ne

sont pas bien respectées ou réalisées, peu-

vent occasionner un accident corporel ou en-

dommager l’appareil et les installations.

GARANTIE

Notre garantie s’exerce, sauf stipulation ex-

presse, pendant douze mois après la date de

mise à disposition du matériel (extrait de nos

Conditions Générales de Vente, communiquées

sur demande).

Signification du symbole

Cetappareilestprotégéparuneisolationdou-

ble ou une isolation renforcée.Il ne nécessite

pas de raccordement à la borne de terre de

protection pour assurer la sécurité électrique.

PRECAUTIONS D’EMPLOI

■Ne jamais utiliser, sur des réseaux continus

ou alternatifs supérieurs à 600 V eff., et à

± 600 V eff. par rapport à la terre.

■Toujours procéder à un auto-test des piles

avant d'utiliser votre multitesteur.

ENGLISH

.........................................................

DEUTSCH

.........................................................

ITALIANO

.........................................................

ESPAÑOL

.........................................................

SOMMAIRE

1- PRÉSENTATION .............................................. 3

2- DESCRIPTION .................................................. 4

3- AUTO-TEST DES PILES .............................. 6

4- TENSIONS CONTINUES ET

ALTERNATIVES ............................................ 6

5- CONTINUITE ET RESISTANCES ............ 7

6- CARACTERISTIQUES GENERALES .... 8

7- RANGEMENT .................................................... 9

8- MAINTENANCE ................................................ 9

9- POUR COMMANDER .................................... 10

10- ANNEXE ............................................................... 47

1 - PRÉSENTATION

Les CDA 103 et CDA 104 répondent aux besoins

des professionnels de l'électricité : sécurité et

simplicité d'emploi optimales ; ils sont presque

entièrement automatiques.

Ils sont conformes aux normes internationales

les plus exigentes ; notamment pour le double

isolement (IEC 1010-1-III-2).

Ces testeurs numériques mesurent les tensions

jusqu'à 600V et ~ et également les résistances

jusqu'à 2kWavec un test sonore pour la conti-

nuité (R £500 W± 50 W).

Le CDA 104, plus complet, dispose également

d'unefonctionmémorisationetdel'éclairageauto-

matique de l'afficheur.

2 - DESCRIPTION

(Voir dessins en 10 - Annexe)

2.1 FONCTIONS ET CARACTÉRISTIQUES

COMMUNES AUX CDA 103 ET CDA 104.

1 Pointe de touche noire avec garde antiglis-

sement, solidaire du boîtier via le cordon de

longueur 1,40 m.

2 Pointe de touche rouge, amovible (polarité

positive).

NB : l'entraxe de 19 mm, formépar ces 2

pointesdetouchepermetl'accèsdirect dans

les prises de courant.Pour les prises de sé-

curité, introduire au préalable un adaptateur

(prise multiple).

3 Garde antiglissement

4 AUTO POWER ON. Cette mention signifie :

■Mise en marche automatique pour une

tension ³600 mV : l'afficheur s'allume

■Arrêt automatique pour une tension

< 600 mV : l'afficheur s'éteint

5AUTO/ ~ . Cette mention signifie :

■Reconnaissance automatique d'une ten-

sion continue ou alternative.

■

Sélectionautomatique ducalibreapproprié.

6 Bouton poussoir ohmmètre

Appuyer sur le bouton :

■Mesure de résistance.

■Test sonore de continuitépour une résis-

tance R £500 W± 50 W.

NB : le buzzer émet également un signal

sonore àchaque mise en marche et arrêt,

et àchaque changement de fonction et de

calibre, dans le sens croissant.

7 Gorges d'enroulement du cordon.

8 Deux butées avec oeillet pour accrocher la

dragonne.

Deux vis imperdables.Pour démonter le demi-

boîtier inférieur afin de changer les piles.

10 Logement de la pointe de touche amovible.

11 Glissières pour encliqueter et protéger la

pointe de touche noire.

2.2 FONCTIONS SPÉCIFIQUES AU CDA 104

Volt-test : le voyant rouge Wsignale la pré-

sence d'une tension en ohmmètre.

HOLD : fonction mémorisation

Une pression sur la touche HOLD active la

fonction mémorisation : affichage de HOLD

et maintien de la valeur mesurée pendant

20 secondes.

NB : une pression sur la touche HOLD lors-

que le CDA 104 est déconnectéd'un circuit

sous tension, place le multitesteur en fonc-

tion voltmètre alternatif pendant environ

20 secondes (voir également p. 7).

: éclairage de l'afficheur

Éclairage automatique de l'afficheur si l'in-

tensitélumineuse est inférieure à50 lux (lu-

mière du jour).

C'estlephoto-transistorsituéàcôtédusym-

bole qui commande l'éclairage.

2.3 AFFICHAGE

A 2000 points de mesure.

BkW: un calibre ohmmètre 2 kW.

C mV et V : quatre calibres voltmètre.

D: symbole du test sonore de continuité:

Affichage simultanéau symbole kW.

E HOLD (spécifique au CDA 104)

Maintien de l'affichage pendant environ

20 secondes, le multitesteur étant décon-

nectédu circuit.

F: indication d'usure des piles.

G: mesure en tension continue.

: mesure négative en tension continue.

: mesure en tension alternative.

III

3 - AUTOTEST DES PILES

Enfoncer le bouton poussoir au dos de l'appareil.

L'afficheur se place sur le calibre 2 kWet le sym-

bole apparaît momentanément. Si ce sym-

bole reste affiché, changer les 2 piles 1,5V (R6).

4 -TENSIONS CONTINUES ET

ALTERNATIVES

Toujours vérifier l'état des piles avant

d'utiliser votre multitesteur.

■Se connecter sur le circuit àcontrôler.

- Mise en marche automatique.

- Reconnaissanceautomatique du continu ( )

et de l'alternatif (~).

-Sélection automatique du calibre.

■Lire la valeur mesurée.

NB : si l'afficheur reste inactivé, il n'y a pas

de tension ou présence d'une tension infé-

rieure à600 mV.

■Arrêt automatique.

Une fois déconnectédu circuit, le multitesteur

s'arrête automatiquement ; l'afficheur s'éteint.

■Identification phase/neutre

Dufaitde sa grandesensibilité, lemultitesteur

détecte la phase et le neutre dans une prise

de courant.

- Prise sans terre.Introduire la pointe de tou-

che positive (rouge) dans la prise ;la pointe

detouchenoireétanten l'air.L'afficheurs'al-

lume, c'est la phase.

L'afficheur reste éteint, c'est le neutre.

- Prise avec terre. En raccordant la pointe de

touche noire sur la terre, et l'autre sur la

phase ou le neutre, on mesure la tension

terre/phase ou terre/neutre, sans faire dis-

joncter les différentiels (Consommation

1,4 mA à380 V).

FONCTIONS SPÉCIFIQUES AU CDA 104

■Mémorisation :

voir chapitre Description (HOLD)

■Éclairage de l'afficheur :

voir chapitre Description ( ).

■Calibre supplémentaire 200 mV (Z = 1 MW)

Ilestpossiblede s'affranchir momentanément

du seuil mini de tension 600 mV en continu.

Le CDA 104 étant déconnectéde tout circuit,

procéder comme suit.

Appuyer simultanément sur la touche HOLD

et le poussoir ohmmètre.

Le multitesteur se place en tension continue

pendant environ 20 secondes :

- calibre 200 mV (de 0 à199,9 mV)

- calibre 2 V (de 0,200 V à1,999 V)

Vet ~

(1)

2 V 20 V 200 V 600 V

(2)

Résolution 1 mV 10 mV 100 mV 1 V

Impédance 600 kW260 kW

Précision

(3)

± 2% ± 2 pt en et ± 3% ± 5 pt en ~

Surcharge

admissible 1000 V eff.pendant 5 secondes

(1)

Domaine d'utilisation : 10 Hz à400 Hz sinusoïdal.

(2) Affichage 2000 points limitéà600 V eff.

(3) Précision en % de la lecture.

5 - CONTINUITÉET RÉSISTANCES

Toujours vérifier l'état des piles avant

d'utiliser votre multitesteur.

Ne jamais mesurer une résistance sur un

circuit sous tension.

■Se connecter aux bornes du circuit ou de la

résistance àcontrôler.

■Procédercommepourune mesure de tension

afin de vérifier l'absence de tension.

■Appuyersur le bouton poussoir au dos de l'ap-

pareil :l'afficheur se place sur le calibre 2 kW.

■Lire la valeur mesurée.

NB : émission d'un signal sonore pour toute

résistance R £500 W± 50 W; c'est le test

sonore de continuité.

■Relacher le bouton poussoir et déconnecter

le multitesteur du circuit : arrêt automatique.

FONCTIONS SPÉCIFIQUES AU CDA 104

■Mémorisation :

voir chapitre Description (HOLD)

Tension Courant

Wmaxi en maxi en Réso- Préci- Protec-

circuit court- lution sion tion

(2)

ouvert circuit

2 kW400 mV 150 µA 1 W±3% 600 V eff.

(1)

±2pt

■Éclairage de l'afficheur :

voir chapitre Description( ).

■Présence de tension (Volt-test) :

En cas de remise sous tension accidentelle

du circuit pendant la mesure de résistances,

le voyant rouge Ws'allume. Relâcher immé-

diatement le poussoir ohmmètre ;le CDA 104

affiche la valeur de la tension en présence.

(1) ■Signal sonore de continuitépour une

résistance R £500 W± 50 W.

■NB : pour une résistance R > 1,999 kW

le "1" clignote.

(2) 5 secondes maxi.

6 - CARACTÉRISTIQUES GÉNÉRALES

6.1 ALIMENTATION

■2 piles 1,5 V (type R6 ou LR6)

■Autonomie (avec piles salines R6) :

10 000 mesures de 10 secondes pour le CDA 104

20 000 mesures de 10 secondes pour le CDA 103

NB : l'autonomie est doublée avec des piles

alcalines LR6

■Consommation :

< 5 mA en voltmètre

< 20 mA en ohmmètre avec le signal sonore

< 50 mA avec l'éclairage, pour le CDA 104

6.2 DIMENSIONS ET MASSE

170 x 65 x 30 mm - 200 g avec piles.

6.3 CONDITIONS DE RÉFÉRENCE

■Température : +23°C ± 3°C

■Humiditérelative : 45 à55 % HR

■Fréquence : 45 à65 Hz

6.4 CONDITIONS CLIMATIQUES

■Utilisation : -10°C à+55°C

10 % HR à90 % HR

■Stockage : -40°C à+70°C

5 % HR à95 % HR

6.5 CONFORMITÉAUX NORMES INTERNA-

TIONALES

■Double isolation (suivant CEI 1010-1,

tension de service 600 V eff., catégorie

d'installation III, degréde pollution 2).

■Degréd'étanchéité(suivant IEC 529) :IP 40.

7 - RANGEMENT

Pour glisser votre multi-

testeur dans la poche, ou

mieux dans la sacoche

n°10, dotée d'un clip pour

passer àla ceinture :

■placer la pointe amo-

vible dans le dos de

l'appareil,

■enrouler le cordon et

glisser la pointe

comme indiquésur

le schéma.

8 - MAINTENANCE

Pour la maintenance, utilisez seulement

les pièces de rechange qui ont étéspé-

cifiées. Le fabricant ne pourra être tenu pour

responsable de tout accident survenu suite à

uneréparation effectuéeen dehors de son ser-

vice après-vente ou des réparateurs agréés.

8.1 REMPLACEMENT DES PILES

Ne jamais ouvrir le multitesteur avant de

l'avoirdéconnectédetoute source électrique.

Desserer les deux vis imperdables et ouvrir le

boîtier.

Remplacer les 2 piles défectueuses, en respec-

tant la polaritéindiquée dans les supports de pi-

les.

8.2 ENTRETIEN

Nettoyage du boîtier avec un chiffon légèrement

imbibéd'eau savonneuse. Rincer avec un chif-

fon humide. Ensuite sécher rapidement avec un

chiffon ou de l'air pulsé.

8.3 STOCKAGE

Si le testeur n'est pas mis en service pendant

une durée dépassant 60 jours, enlevez la pile et

stockez la séparément.

8.4 VÉRIFICATION MÉTROLOGIQUE

Comme tous les appareils de mesure

ou d’essais, une vérification périodique

est nécessaire.

Pour les vérifications et étalonnages de vos ap-

pareils, adressez-vous ànos laboratoires de

métrologie accrédités COFRAC ou aux agences

Manumesure.

Renseignements et coordonnées sur demande :

Tél. : 02 31 64 51 43 Fax : 02 31 64 51 09

8.5 REPARATION

Réparation sous garantie et hors garantie.

Adressez vos appareils àl’une des agences ré-

gionales MANUMESURE, agréées CHAUVIN

ARNOUX

Renseignements et coordonnées sur demande :

Tél. : 02 31 64 51 43 Fax : 02 31 64 51 09

Réparation hors de France métropolitaine.

Pour toute intervention sous garantie ou hors

garantie, retournez l’appareil àvotre distributeur.

9 - POUR COMMANDER

Utilisezlesdésignationset références ci-dessous

CDA 103 ................................................... P01.1917.08

CDA 104 ................................................... P01.1917.09

Livrés avec une pointe de touche amovible,

deux piles 1,5 V et ce mode d'emploi.

Accessoires et rechanges

■Sacoche n°10 .................................. P01.2980.12

■

Pointe de touche amovible T2

..... P03.1008.51

■Dragonne ........................................... P03.1008.24

This manual suits for next models

Table of contents

Languages:

Other Chauvin Arnoux Test Equipment manuals

Chauvin Arnoux

Chauvin Arnoux C.A 6470N TERCA 3 User manual

Chauvin Arnoux

Chauvin Arnoux AEMC OX 5022B User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6609 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6471 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6422 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6115N User manual

Chauvin Arnoux

Chauvin Arnoux C.A 8220 User manual

Chauvin Arnoux

Chauvin Arnoux TERCA 3 User manual

Chauvin Arnoux

Chauvin Arnoux 10141 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6410 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6422 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6131 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6131 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 757 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6549 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 1631 User manual

Chauvin Arnoux

Chauvin Arnoux CA 6161 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6608 User manual

Chauvin Arnoux

Chauvin Arnoux MH 60 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 10001 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 10001 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6422 User manual

Chauvin Arnoux

Chauvin Arnoux Green TEST-FTV 100 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6423 User manual

Popular Test Equipment manuals by other brands

SMART

SMART KANAAD SBT XTREME 3G Series user manual

Agilent Technologies

Agilent Technologies BERT Serial Getting started

Agilent Technologies

Agilent Technologies N3280A user guide

Vernier

Vernier Go Direct Voltage manual

Lifeloc

Lifeloc R.A.D.A.R. quick start guide

Fluke

Fluke T5-600 Service information

Mercury

Mercury TSL01 user manual

MAHA

MAHA MBT Series Original operating instructions

Fuji Electric

Fuji Electric P-61 instruction manual

ETC

ETC SealerAtor user manual

Skyfine

Skyfine ETHYWAY V2 user manual

Appion

Appion G5 Twin Operation manual

PCB Piezotronics

PCB Piezotronics 8159-0112A Installation and operating manual

BW Technologies

BW Technologies MicroDock II user manual

Sun Nuclear

Sun Nuclear 1027 user guide

Biomark

Biomark HPR LITE READER user manual

Hioki

Hioki 3169-20 instruction manual

Ashcroft

Ashcroft ATE-100 operating manual
