Chauvet Strike 882 User manual

Quick Reference Guide

English EN

Español ES

Français FR

STRIKE™ 882 QRG EN

About this

Guide

The STRIKE™ 882 Quick Reference Guide (QRG) has basic product

information such as connection, mounting, menu options, and DMX values.

Download the User Manual from www.chauvetpro.comfor more details.

Disclaimer

The information and specifications contained in this QRG are subject to change

without notice.

Safety Notes

•DO NOT open this product. It contains no user-serviceable parts.

•DO NOT look at the light source when the product is on.

•CAUTION: Flashing light is known to trigger epileptic seizures. User

must comply with local laws regarding notification of strobe use.

•CAUTION: This product’s housing may be hot when lights are

operating.

•Mount this product in a location with adequate ventilation, at least

20 in (50 cm) from adjacent surfaces.

•DO NOT leave any flammable material within 50 cm of this product

while operating or connected to power.

•USE a safety cable when mounting this product overhead.

•DO NOT operate this product outdoors or in any location where dust,

excessive heat, water, or humidity may affect it.

•DO NOT operate this product if the housing, lenses, or cables appear

damaged.

•DO NOT connect this product to a dimmer or rheostat.

•ONLY connect this product to a grounded and protected circuit.

•ONLY use the hanging/mounting bracket to carry this product.

•In the event of a serious operating problem, stop using immediately.

•The maximum ambient temperature is 113 °F (45 °C). Do not operate

this product at higher temperatures.

Contact

Outside the U.S., United Kingdom, Ireland, or Mexico, contact your distributor

to request support or return a product. Visit www.chauvetpro.com

for contact

information.

What is

Included

•STRIKE™ 882

•Neutrik® powerCON® power cord

•Warranty Card

•

Quick Reference Guide

AC Power

This product has an auto-ranging power supply that can work with an input

voltage range of 100~240 VAC, 50/60 Hz.

Power Linking

You can link up to 3 STRIKE™ 882 products at 120 V, 5 products at 208 V, or

6 products at 230 V. Never exceed this number. Power

linking cords can be

purchased separately.

AC Plug

Connection

Wire (U.S.)

Wire (Europe)

Screw Color

AC Live

Black

Brown

Yellow/Brass

AC Neutral

White

Blue

Silver

AC Ground

Green/Yellow

Green

EN STRIKE™ 882 QRG

Replacing the

Fuse

1. Disconnect this product from power.

2. Using a Flat head screwdriver, unscrew the fuse holder cap from the

housing.

3. Remove blown fuse and replace with a good fuse of the same type

and rating.

4. Screw the fuse holder cap back in place and reconnect power.

DMX Linking

The STRIKE™ 882 will work with a DMX controller using a regular DMX

serial connection. A DMX Primer is available from www.chauvetpro.com.

DMX Connection

The STRIKE™ 882 uses a regular DMX data connection for its DMX

personalities: 1 Ch, 5 Ch, 6 Ch, and 10 Ch

. See the User Manual to connect

and configure for DMX operation.

Master/Slave

Connection

The STRIKE™ 882 uses the DMX data connection for its Master/Slave mode.

See the User Manual to connect and configure for master/slave operation.

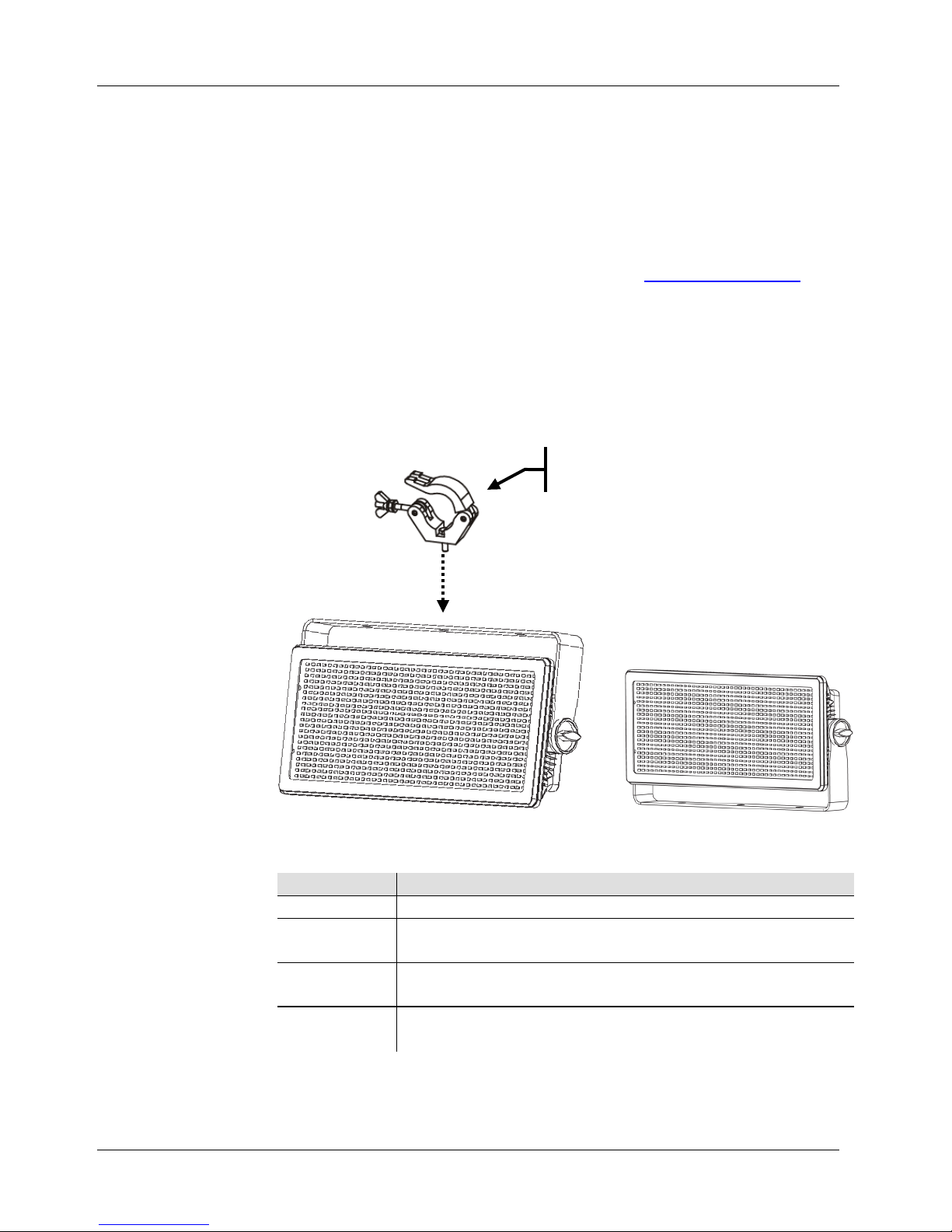

Mounting

Product

Mounting

Diagram

Control Panel

Description

Button

Function

<MENU>

Exits from the current menu or function

<ENTER>

Enables the currently displayed menu or sets the

currently selected value into the selected function

<UP>

Navigates upwards through the menu list and

increases the numeric value when in a function

<DOWN>

Navigates downwards through the menu list and

decreases the numeric value when in a function

Overhead Mounting

Floor Mounting

Clamp

(Model #CLP-15)

STRIKE™ 882 QRG EN

Menu Options

Main Level

Programming Levels

Description

Auto

Auto 0–7

Speed 001–100

8 automatic programs

Static

Dimmer

000–255

Sets the intensity of light output

Strobe

Selects the strobe frequency

BackLite

Sets the amount of time the control panel

backlight stays on

10S

20S

30S

Info

Auto

Test

Sets product in test mode

Version Vx.x

Shows the installed software version

FixHours

Shows the total amount of time the

product has been in use

Address

001–512

Sets product’s DMX address

Channel

1 Ch

1-channel: strobe

5 Ch

5-channel: intensity, duration, rate, effect,

macro

6 Ch

6-channel: Flash 1–6

10 Ch

10-channel: Flash 1–6, auto programs,

auto speed, dimmer, strobe

M&S Mode

Master

Selects Master mode

Slave

Selects Slave mode

Temp xx° C

Displays product’s internal temperature

EN STRIKE™ 882 QRG

DMX Values

1 Ch

Channel

Function

Value

Percent/Setting

1 Strobe

000 ó005

006 ó255

No function

0–100%

5 Ch

Channel

Function

Value

Percent/Setting

1 Flash Intensity

000 ó005

006 ó255

No function

0–100%

Flash Duration

000 ó255

0–100%

3 Flash Rate

000 ó005

006

255

No function

0–100%

4 Special Effects

000 ó005

006 ó042

043 ó085

086 ó128

129 ó171

172 ó214

215 ó255

No function

Ramp up

Ramp down

Ramp up – ramp down

Random

Lighting effect

Spike effect

5 Pixel Control

Macros

000 ó005

006 ó042

043 ó085

086 ó128

129 ó171

172 ó214

215 ó255

No function

Macro 1

Macro 2

Macro 3

Macro 4

Macro 5

Macro 6

To achieve blinder effects similar to a discharge strobe light, put

channels 1, 2, and 3 to full.

STRIKE™ 882 QRG EN

DMX Values (cont.)

6 Ch

Channel

Function

Value

Percent/Setting

1 Block 1

000 ó005

006 ó255

No function

Slow to fast

2 Block 2

000 ó005

006 ó255

No function

Slow to fast

3 Block 3

000 ó005

006 ó255

No function

Slow to fast

4 Block 4

000 ó005

006 ó255

No function

Slow to fast

5 Block 5

000 ó005

006 ó255

No function

Slow to fast

6 Block 6

000 ó005

006 ó255

No function

Slow to fast

Block 1

Block 2

Block 3

Block 4

Block 5

Block 6

EN STRIKE™ 882 QRG

DMX Values (cont.)

10 Ch

Channel

Function

Value

Percent/Setting

1 Block 1

000 ó005

006 ó255

No function

Slow to fast

2 Block 2

000 ó005

006 ó255

No function

Slow to fast

3 Block 3

000 ó005

006 ó255

No function

Slow to fast

4 Block 4

000 ó005

006 ó255

No function

Slow to fast

5 Block 5

000 ó005

006 ó255

No function

Slow to fast

6 Block 6

000 ó005

006 ó255

No function

Slow to fast

7 Auto Programs

000 ó010

011 ó040

041 ó070

071 ó100

101 ó130

131 ó160

161 ó190

191 ó220

221 ó255

No function

Auto 0

Auto 1

Auto 2

Auto 3

Auto 4

Auto 5

Auto 6

Auto 7

8 Auto Speed 000 ó255

Slow to fast

(Only when Ch. 7has Auto 0–7 activated)

Master Dimmer

000 ó255

0–100%

10 Master Strobe

000 ó005

006 ó255

No function

0–25 Hz

STRIKE™ 882 GRR ES

Acerca de Esta

Guía

La Guía de Referencia Rápida (GRR) del STRIKE™ 882 contiene

información básica sobre el producto, como conexión, montaje, opciones de

menú y valores DMX. Descargue el manual de usuario de

www.chauvetpro.com para una información más detallada.

Exención de

Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a

cambio sin previo aviso.

Notas de

Seguridad

•NO abra este producto. No contiene piezas reparables por el usuario.

•NO mire a la fuente de luz cuando el producto esté encendido.

•CUIDADO: Se sabe que la luz parpadeante puede desencadenar

ataques epilépticos. El usuario debe cumplir con la legislación local

con respecto a la notificación del uso de estroboscopio.

•CUIDADO: La carcasa de este producto puede estar caliente cuando

las luces están en funcionamiento.

•Monte este producto en una ubicación con ventilación adecuada, al

menos a 20'' (50 cm) de superficies adyacentes.

•NO deje ningún material inflamable a menos de 50 cm de este

producto mientras esté funcionando o conectado a la alimentación.

•USE un cable de seguridad cuando monte este producto en lo alto.

•NO ponga en funcionamiento este producto en el exterior o en

cualquier ubicación en la que el polvo, calor excesivo, agua o

humedad puedan afectarlo.

•NO ponga en funcionamiento este producto si sospecha que la

carcasa, lentes o cables están dañados.

•NO conecte este producto a un atenuador o reostato.

•Conecte este producto SOLO a un circuito con toma de tierra y

protegido.

•Use SOLAMENTE los soportes de colgar/montar para mover este

producto

•En caso de un problema grave de funcionamiento, deje de usarlo

inmediatamente.

•La temperatura ambiente máxima es de 45 °C (113 °F). No haga

funcionar este producto a temperaturas más altas.

Contacto

Fuera de EE.UU, Reino Unido, Irlanda o México póngase en contacto con su

distribuidor para solicitar asistencia o devolver el producto.

Visite

www.chauvetpro.com para información de contacto.

Qué va

Incluido

•STRIKE™ 882

•Cable de alimentación Neutrik®

powerCON®

•Tarjeta de garantía

•Guía de Referencia Rápida

ES STRIKE™ 882 GRR

Corriente

Alterna

Este producto tiene una fuente de alimentación con detección automática que

puede funcionar con un rango de tensión de entrada de 100~240 VCA,

50/60 Hz.

Alimentación en

Cadena

Puede enlazar hasta 3 productos STRIKE™ 882 a 120 V, 5 productos a

208 V o 6 productos

a 230 V. Nunca sobrepase este número. Los cables de

alimentación en cadena se pueden adquirir por separado.

Enchufe CA

Conexión

Cable (EE.UU.)

Cable (Europa)

Color del tornillo

CA Cargado

Negro

Marrón

Amarillo/Latón

CA Neutro

Blanco

Azul

Plata

CA Tierra

Verde/Amarillo

Verde

Sustitución del

Fusible

1. Desconecte el producto de la toma de corriente.

2. Con un destornillador de estrella Nº2 desatornille la tapa del

portafusibles.

3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del

mismo tipo y categoría.

4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de

nuevo la alimentación.

Enlace DMX

El STRIKE™ 882 funcionará con un controlador DMX usando una conexión

serie DMX normal. Hay un Manual DMX disponible en www.chauvetpro.com.

Conexión DMX

El STRIKE™ 882 usa una conexión de datos DMX normal para sus

personalidades DMX: 1 Ch, 5 Ch, 6 Ch y 10 Ch

. Vea el Manual de usuario

para conectar y configurar para funcionamiento DMX.

Conexión

Maestro/Esclavo

El STRIKE™ 882 usa la conexión de datos DMX para su modo

Maestro/Esclavo. Vea el Manual de usuario para conectar y configurar para

funcionamiento Maestro/Esclavo.

Montaje

Diagrama

de Montaje

del Producto

Montaje en Altura

Montaje en el Suelo

Abrazadera

(Nº modelo CLP-15)

STRIKE™ 882 GRR ES

Descripción del

anel de

Control

Botón

Función

<MENU>

Sale del menú o función actual

<ENTER>

Habilita el menú actualmente en pantalla o configura

el valor seleccionado actualmente dentro de la

función seleccionada

<UP>

Navega hacia arriba por la lista de menú y aumenta el

valor numérico cuando está en una función

<DOWN>

Navega hacia abajo por la lista de menú y disminuye

el valor numérico cuando está en una función

Opciones de Menú

Nivel Principal

Niveles de Programación

Descripción

Auto

Auto 0–7

Speed 001–100

8 programas automáticos

Static

Dimmer

000–255

Ajusta la intensidad de la emisión de la luz

Strobe

Selecciona la frecuencia de estroboscopio

BackLite

Define la cantidad de tiempo que la

iluminación de la pantalla está encendida

10S

20S

30S

Info

Auto

Test

Pone el producto en modo de prueba

Version Vx.x

Muestra la versión de software instalada

FixHours

Muestra la cantidad total de tiempo que el

producto ha estado en uso

Address

001–512

Configura la dirección DMX del producto

Channel

1 Ch

1 canal: estroboscopio

5 Ch

5 canales: intensidad, duración, frecuencia,

efecto, macro

6 Ch

6 canales: Flash 1–6

10 Ch

10 canales: Flash 1–6, programas

automáticos, velocidad automática,

atenuador, estroboscopio

M&S Mode

Master

Selecciona el modo Maestro

Slave

Selecciona el modo Esclavo

Temp xx° C

Muestra la temperatura interna del

producto

Other manuals for Strike 882

Table of contents

Languages:

Other Chauvet Floodlight manuals

Chauvet

Chauvet COLORdash Par-Q12 IP User manual

Chauvet

Chauvet Hurricane 1300 User manual

Chauvet

Chauvet Rogue R1 FX-B User manual

Chauvet

Chauvet SNAPSHOT LED PAR 38 TRI-B User manual

Chauvet

Chauvet LED Pinspot 360 User manual

Chauvet

Chauvet COLORado 2-Quad Zoom IP User manual

Chauvet

Chauvet Q-WASH 360Z-LED User manual

Chauvet

Chauvet COLORdash Accent UV User manual

Chauvet

Chauvet LFS-5D User manual

Chauvet

Chauvet Strike 4 User manual

Chauvet

Chauvet Intimidator Barrel LED 300 User manual

Chauvet

Chauvet PowerStream 4 User manual

Chauvet

Chauvet Megta Strobe FX12 User manual

Chauvet

Chauvet COLORado Panel User manual

Chauvet

Chauvet Abyss Led User manual

Chauvet

Chauvet Colorado 2 Zoom Tour User manual

Chauvet

Chauvet SlimPAR HEX 3 IRC User manual

Chauvet

Chauvet Core par UV User manual

Chauvet

Chauvet Ovation Min-E-10WW User manual

Chauvet

Chauvet COLORado Batten 144 Tour User manual

Chauvet

Chauvet Intimidator Trio User manual

Chauvet

Chauvet COLORado 2-Quad Zoom IP User manual

Chauvet

Chauvet 4 Bar Flex User manual

Chauvet

Chauvet SLIMPAR 56 User manual

Popular Floodlight manuals by other brands

VIZULO

VIZULO Micro Martin Mounting instruction

EuroLite

EuroLite LED IP FL-100 SMD user manual

Cooper Wheelock

Cooper Wheelock XB12 specification

Allen + Roth

Allen + Roth 17624-000 user manual

ADJ

ADJ 4 STAGE PAK User instructions

Cooper Lighting

Cooper Lighting EGL91SW233 Specification sheet

Max

Max 37496 instruction manual

BEGA

BEGA 85 143 Instructions for use

Beamz

Beamz 151.226 user manual

EuroLite

EuroLite LED IP FL-8 user manual

Ledj

Ledj PERFORMER 36 RGB user manual

Perel

Perel ELS3 user manual

Perel

Perel ELS3WD user manual

LumX

LumX LM 36130 instruction manual

Xtricity

Xtricity 4-80053 instructions

Stahl

Stahl 6521/4 Series operating instructions

Ecosense

Ecosense EcoSpec installation manual

Ayrton

Ayrton minipanel FX manual
