CALEFFI 6460 Series User manual

Valvole di zona a sfera motorizzate

Motorised ball zone valves

Motorisierte Zonenkugelventile

Vannes de zone à sphère, motorisées

Válvulas de zona de esfera motorizadas

Gemotoriseerde zoneventielen met kogelafsluiter

6460 6470 6480 6490 6489

68169.11

646002 230 V (ac)

646004 24 V (ac)

647040 1/2”

647050 3/4”

647060 1”

647070 1 1/4”

648040 1/2”

648050 3/4”

648060 1”

648070 1 1/4”

64904. 1/2”

64905. 3/4”

64906. 1” 648950 3/4”

Le valvole di zona permettono l’intercettazione automatica dei circuiti

idraulici negli impianti di climatizzazione.

The zone valves allow for the automatic on/off control of the hydraulic

circuits in heating and air-conditioning systems.

Zonenventile ermöglichen die Zweipunkt-Regelung von hydraulischen

reisläufen in Heizungs-und limaanlagen.

Les vannes de zone permettent d'assurer l'ârret automatique des

circuits hydrauliques dans les installations de climatisation.

Las válvulas de zona permiten el corte automático de los circuitos

hidráulicos en las instalaciones de climatización.

As válvulas de zona permitem a intercepção automática dos circuitos

hidráulicos nas instalações de climatização.

Zoneventielen maken de automatische afsluiting van de hydraulische

kringen in verwarming- en luchtbehandelingsystemen mogelijk.

Funzione

Fun tion

Funktion

Fon tion

Fun ión

Função

Werking

Produ t range

6460 - 6470 - 6480 - 6489 series

www.caleffi.com

Materials: - body: brass EN 12165 CW617N

- ball: brass EN 12165 CW617N, chrome plated

- ball seal: PTFE with EPDM O-Ring

- stem seal: EPDM double O-Ring

- union seal: EPDM O-Ring

Medium: water, glycol solutions

Max. percentage of glycol: 50%

Max. working pressure: 10 bar

Temperature range: -5–110°C

Conforms to Normes/Directives: EN 60730-1 • EN 60730-2-14

2014/35/EU • 2014/30/EU

Max. differential pressure: 10 bar

Connections: 1/2”, 3/4”, 1”, 1 1/4”, M with union

Bottom 3-way connection: 3/4” F

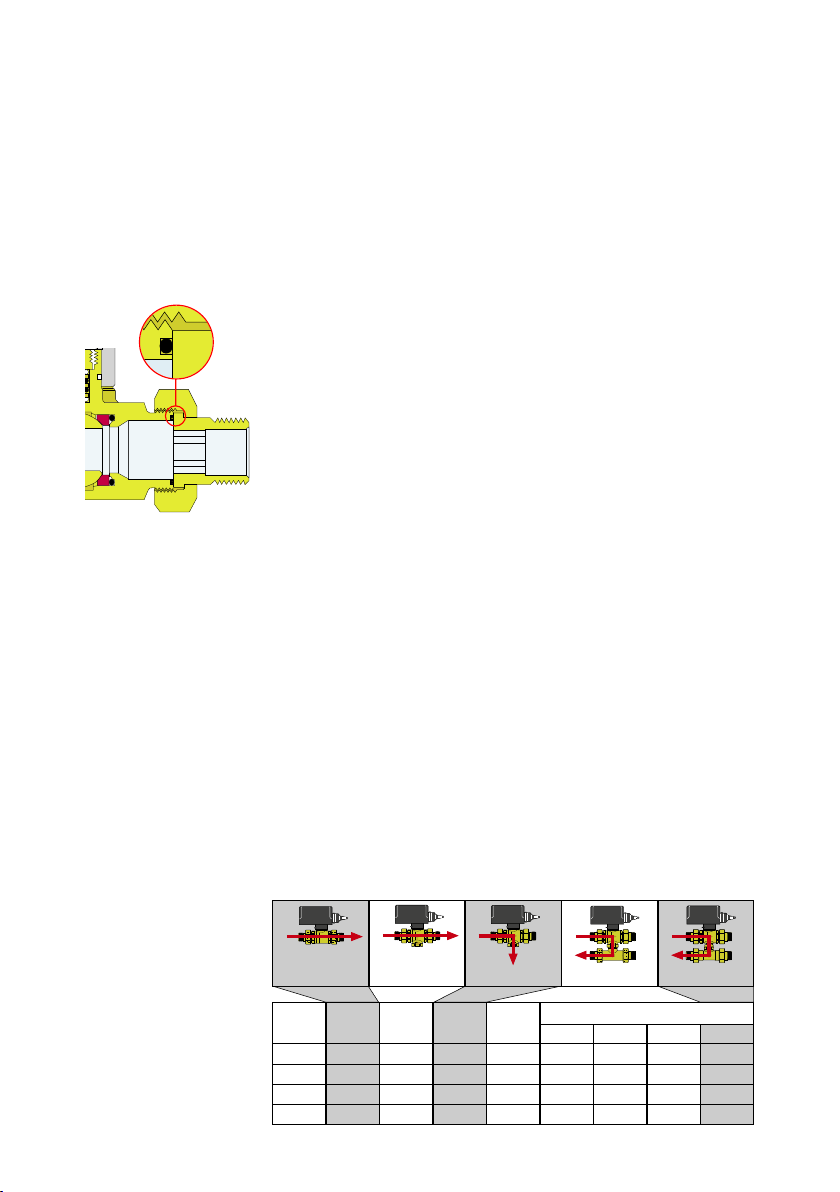

Le valvole sono dotate di bocchettoni con O-Ring di tenuta in EPDM.

The valves are fitted with unions with O-Ring seals in EPDM.

Die Ventile sind mit Verschraubunger mit O-Ring-Dichtung aus EPDM

ausgestattet.

Les vannes sont équipées d’embouts munis de joint torique étanche

en EPDM.

Las válvulas están dotadas de empalmes con O-Ring estanco en EPDM.

As válvulas possuem boca com anel de retenção EPDM.

De ventielen zijn van aansluitingen met EPDM O-Ringen voorzien.

Synchron motor

Electrical supply: 230 V (±20%) - 50/60 Hz

24 V (±10%) - 50/60 Hz

Power consumption: 4 VA

Rating of auxiliary microswitch contacts: 230 V; 0,8 A

24 V; 1,3 A

Protection class: IP 43

Operating time (rotation angle 90°): 50 s

Max ambient temperature: 55°C

Supply cable: Type H05RR-F or H05VV-F minimum 0,75 mm2

Dynamic starting torque: 9 N·m

Valve te hni al

spe ifi ation

A tuator te hni al

spe ifi ation

Hydrauli

hara teristi s

Kv (m3/h)

1/2”

3/4”

1”

1 1/4”

17,00

17,27

36,58

39,50

14,10

14,43

33,52

36,00

2,45

2,50

3,60

3,80

2,20

2,25

3,25

3,40

0,78

0,87

1,90

1,16

1,20

2,50

1,40

1,50

3,10

1,20

6470 6480 6480

6480 + 6490

6489

Calibrated orifice

Medium working temperature range:

-5–110°C

Ambient temperatures: - Operation: 0–55°C EN 60721-3-3 Class 3 3

max. umidity 85%

- Transport: -20–70°C EN 60721-3-2 Class 2 3

max. umidity 95%

- Storage: -5–55°C EN 60721-3-1 Class 1 2

max. umidity 95%

Ambient onditions

Installazione

Installation

Einbau

Installation

Instala ión

Instalação

Installatie

1 Nel montaggio delle valvole sull’impianto rispettare il senso di flusso

delle frecce incise sul corpo.

2 La valvola a due vie può essere installata sia sulla tubazione di mandata

che su quella di ritorno.

3 La valvola a tre vie va installata sulla tubazione di mandata.

1 When mounting the valves onto the system respect the flow direction

indicated by the arrows engraved on the body.

2 The two-way valve can be installed on both the supply piping as well as

the return piping.

3 The three-way valve must be installed on the supply piping.

1 Für den Einbau der Ventile in eine Anlage sind die

Durchflussrichtungen, durch Pfeile auf dem Armaturenkörper

gekennzeichnet, zu beachten.

2 Die Zweiwegeventile können sowohl im Vorlauf als auch im Rücklauf

montiert werden.

Die Dreiwegeventile müssen im Vorlauf montiert werden.

1 Lorsque vous montez les vannes sur l’installation, respectez le sens

des flèches gravées sur le corps de la vanne.

2 La vanne à deux voies peut se monter sur la tuyauterie de retour ou

sur celle de départ.

La vanne à trois voies se monte sur la tuyauterie de départ.

1 Durante el montaje de las válvulas en la instalación, respete el sentido

de flujo de las flechas presentes en el cuerpo.

2 La válvula de zona de dos vías se puede instalar en la tubería de

retorno y en la de ida.

3 La válvula de tres vías se puede instalar en la tubería de ida

y en la de retorno.

1 Na montagem das válvulas na instalação, respeitar o sentido do fluxo

das setas existentes no corpo das válvulas.

2 A válvula de duas vias poder ser montada tanto na tubagem de ida

como na de retorno.

A válvula de três vias deve ser instalada na tubagem de ida.

Tijdens de inbouw van het ventiel dient de stroomrichting die aangeduid

wordt door de pijl op het ventiellichaam, gerespecteerd te worden.

2 Het 2-weg ventiel kan zowel op de aanvoer- als de retourleiding

geïnstalleerd worden.

3 Het 3-weg ventiel dient op de aanvoerleiding geïnstalleerd te worden.

4 La valvola va installata verticalmente od orizzontalmente con il

servocomando rivolto verso l’alto, mai in posizione roves iata.

4 The valve must be installed vertically or horizontally with the actuator

in the upright or horizontal position, never in the upside-down

position.

4 Die Ventile können senkrecht oder waagerecht mit Handrad nach oben

eingebaut werden;

niemals mit Handrad na h unten einbauen.

4 La vanne se monte avec la servocmmande orientée vers le haut ou en

position horizontale, jamais tête en bas.

4 La válvula se debe instalar en posición vertical u horizontal con el

servomando orientado hacia arriba jamás en posi ión invertida.

4 A válvula deve ser instalada na posição vertical ou horizontal com o

servocomando para cima, mas nun a virado para baixo.

4 Het ventiel dient altijd in opwaartse of horizontale positie te worden

geïnstalleerd met de elektrothermische bediening omhoog gericht,

het mag nooit in omgekeerde stand ingebouwd worden.

5 La valvola a tre vie non può essere trasformata in valvola a 2 vie.

5 The three-way valve cannot be converted into a two-way valve.

5 Das Dreiwege-Ventil kann nicht als Zweiwegeventil genutzt werden.

5 La vanne à trois voies ne peut pas se transformer en vanne à deux voies.

5 La válvula de dos vías se puede transformar en válvula de tres vías y

viceversa.

5 A válvula de três vias não pode ser transformada em válvula de duas vias.

5 Het 3-weg ventiel kan niet omgevormd worden tot een 2-weg ventiel.

6 Nell’installazione in cassetta lasciare uno spazio di almeno 30 mm

tra il servocomando e telaio per un eventuale sostituzione

o manutenzione.

When installing in a box, leave a space of at least 30 mm between the

actuator and the frame to allow for substitution or maintenance if

necessary.

6 Beim Einbau in einen Schrank ist ein Freiraum von mind. 30 mm

zwischen Stellantrieb und Schrank, für eine eventuelle Wartung

oder den Austausch, vorzusehen.

6 Pour l’installation en boîtier, laissez un espace d’au moins 30 mm entre la

commande électrothermique et le châssis pour le remplacement éventuel

ou l’entretien.

6 Para la instalación en caja es necesario dejar un espacio mínimo de

20 mm entre mando electrotérmico y bastidor en caso de mantenimiento

o cambio.

6 Para a instalação em caixa, deixar um espaço de, pelo menos, 30 mm

entre o servocomando e o caixilho para uma eventual substituição ou

manutenção.

6 Bij installatie van de uitrusting in een verdelerkast moet voldoende ruimte

tussen de elektrothermische bediening en de kast gelaten worden zodat

onderhoud of vervanging kan worden uitgevoerd.

CALEFFICALEFFICALEFFI

CALEFFI CALEFFI CALEFFI CALEFFI

CALEFFI

356

qmr2 74 qq

I codoli eccentrici (cod. 648005 - 648006) consentono l'installazione con tutti

i tipi di collettori aventi interasse da 50 a 70 mm.

The off-centre fittings (code 648005 – 648006) enable installation with all

types of manifolds having a centre distance of 50 to 70 mm.

Die exzentrischen Adapter (Art.Nr. 648005 - 648006) gestatten den Anschluss

an alle Typen von Verteilern mit einem Achsabstand von 50 bis 70 mm.

Les raccords excentriques (code 648005 - 648006) permettent la mise en

place avec tout type de collecteur ayant un entre-axes de 50 à 70 mm.

Los codos excéntricos (cód. 648005 - 648006) permiten la instalación con

todo tipo de colectores, con entrejes entre 50 y 70 mm.

Os ligadores excêntricos (cód. 648005 - 648006) permitem a instalação com

todos os tipos de colectores com entre-eixos de 50 a 70 mm.

De elektrische ringen (code 648005 - 648006) staan de installatie met alle

types collectorpijpen met hartafstand tussen 50 en 70 mm toe.

La versione quattro vie permette di variare l’interasse tra valvola e tee da 49

a 63 mm.

The four-way version allows for centre distance between the valve and the

Tee-piece of 49 to 63 mm.

Die vierwege Version hat die Möglichkeit den Achsenabstand zwischen Ventil und

T-Stück von 49 bis 63 mm zu verändern.

La version quatre voies permet de règler l’entraxe entre la vanne et le té de

49 à 63 mm.

La versión cuatro vías permiten de variar la distancia entrejes entre la válvula y la

te entre 49 a 63 mm.

A versão de quatro vias permite variar a distância entre-eixos entre a válvula e o

tê de 49 a 63 mm.

De 4-weg versie staat toe de hartafstand tussen het ventiel en het Tstuk

tussen 49 en 63 mm te regelen.

CALEFFI

356

da 50 a 70 mm

Il kit eccentrico cod. 648018 permette l’utilizzo della valvola a tre vie 6480 e

del tee 6490 con i collettori semplici.

The off-centre kit, code 648018, enables the use of the three-way valve 6480

and the tee-piece 6490 with the simple manifolds.

Das Nocken-Set Art.Nr. 648018 ermöglicht die Verwendung des

Dreiwegeventils 6480 und des T-Stücks 6490 an den einfachen Verteilern.

Le kit excentrique code 648018 permet d’utiliser la vanne à trois voies 6480

et le T 6490 avec les collecteurs simples.

Il kit excéntrico cód. 648018 permite utilizar la válvula de tres vías 6480 y de

la te 6490 con los colectores simples.

O kit excêntrico cod. 648018 permite a utilização da válvula de três vias 6480

e do tê 6490 com os colectores simples.

De excentrische kit cod. 648018 staat het gebruik van het 3-weg ventiel 6480

en het T-stuk 6490 met eenvoudige collectorpijpen toe.

Per impedire la formazione di temperature elevate dove è installata la

valvola di zona è opportuno che vi sia una costante circolazione di aria.

To prevent the formation of high temperatures where the zone valve is

installed it is advisable to ensure a constant circulation of air.

Um hohe Umgebungstemperaturen durch Wärmestau zu verhindern, ist beim

Einbau des Zonenventils in Verteilerkästen für eine ausreichende

Luftzirkulation zu sorgen.

Pour empêcher que des températures élevées soient atteintes où la vanne

zone est installée, une aération constante est nécessaire.

Para impedir que se alcance temperatura elevadas en donde se haya

instalado válvula de zona, es adecuado que exista una buena ventilación de

aire.

Para impedir que se atinjam temperaturas elevadas onde está instalada a

válvula de zona, é aconselhável que haja uma constante circulação de ar.

Om oververhitting te voorkomen moet de installatieruimte van het ventiel altijd

goed geventileerd zijn.

1) La valvola è fornita in posizione aperta.

2) Verificare che l'albero di comando del motore sia allineato con la

propria sede ricavata sull'asta della valvola (i servocomandi vengono

forniti in posizione “APERTO”).

3) Spingere a fondo il motore sul mozzo valvola e bloccare l'accoppiamento

inserendo il fermo elastico nell'apposito foro.

Il motore può essere montato sulla valvola con la presa elettrica rivolta

da un lato o dall'altro, indifferentemente.

aaa

A oppiamento

motore-valvola

A ouplement

moteur- lapet

Verbindung

Stellmotor-Ventil

Motor-valve

oupling

A oplamiento

motor-válvula

A oplamento

motor-válvula

Motor-ventiel

koppeling

1) The valve is supplied in the open position.

2) Check that the drive shaft of the motor is lined up with the proper seat

on the valve rod (the actuators are supplied in the “OPEN” position).

3) Thoroughly push the motor onto the valve boss and lock the coupling

by inserting the flexible stop into the appropriate hole. The motor can

be mounted onto the valve with the electric socket facing one side or

the other, indifferently.

1) Das Ventil wird in offener Stellung geliefert.

2) Die Motorwelle muss ihrem Sitz im Ventilschaft entsprechend

ausgerichtet sein (die Stellantriebe werden in der Stellung "OFFEN"

geliefert).

3) Den Stellmotor fest auf den Ventilschaft drücken und die elastische

Verbindung in die dafür vorgesehene Bohrung einführen. Der Stellmotor

kann mit dem abelausgang wahlweise rechts oder links montiert werden.

1) La vanne est livrée ouverte

2) Vérifier que l'arbre de commande du moteur soit aligné avec son

siège sur la tige de la vanne (les dispositifs sont fournis en position

“OPEN” - ouvert -).

3) Pousser à fond le moteur sur le moyeu clapet et bloquer l'accouplement

en insérant l'arrêt élastique dans le trou relatif. Le moteur peut être

assemblé sur la vanne, avec la prise électrique tournée vers l'un ou l'autre

côté, indifféremment.

1) La válvula se suministra en posición abierta.

2) Asegurarse que el eje del comando del motor, esté alineado con el

correspondiente asiento que hay en eje de la válvula (de fabricación

vienen suministrados en posición “ABIERTA”).

3) Empujar a fondo el motor sobre la válvula y bloquear el acoplamiento

insertando la arandela metálica en el agujero adecuado a tal fin.

El motor puede estar montado sobre la válvula, con la toma eléctrica

girada indistintamente hacia un lado o hacia el otro.

1) A válvula é fornecida na posição aberta.

2) Verificar que o eixo de comando do motor, esteja alinhado com a

própria sede, que se encontra na haste da válvula (os servocomandos

são fornecidos na posição "ABERTO").

3) Empurrar a fundo o motor sobre o eixo da válvula e bloquear o

acoplamento, introduzindo o disco elástico no devido orifício.

O motor pode ser montado na válvula com a tomada eléctrica virada

indiferentemente para um lado ou para o outro.

1) Het ventiel wordt in geopende stand geleverd

2) Zich ervan vergewissen dat de drijfas van de motor met zijn zetel in

de ventielstang uitgelijnd is (de elektrothermische bedieningen zijn in

“OPEN” stand geleverd).

3) De motor goed op de ventielnaaf aandrukken en de koppeling

vergrendelen door de veerklem in de betreffende opening aan te

brengen. De motor kan naar wens met de elektrische aansluiting aan

de ene of aan de andere kant op het ventiel gemonteerd worden.

Apertura manuale

Manual Opening

Manuelle Öffnung

Ouverture manuelle

Maniobra manual

Abertura manual

Handmatige opening

Rimuovendo il servocomando, la manovra di apertura - chiusura della

valvola può essere effettuata manualmente agendo con un cacciavite.

Removing the actuator, the opening – closing of the valve can be

performed manually using a screwdriver.

Bei Entfernen des Stellantriebs kann das Ventil manuell anhand eines

Schraubenziehers geöffnet / geschlossen werden.

Si vous enlevez la télécommande, la manœuvre de fermeture ou

d’ouverture peut s’effectuer à la main, à l’aide d’un tournevis.

Desmontando el servomando, la maniobra de apertura-cierre de la

válvula se puede efectuar manualmente con un destornillador.

Removendo o servocomando, a manobra de abertura-fecho da

válvula, pode ser feita feita manualmente, através da utilização de uma

chave de fenda.

Wanneer de elektrothermische bediening verwijderd wordt, kan het ventiel

met behulp van een schroevendraaier handmatig geopend worden.

La connessione elettrica del motoriduttore è realizzata con un sistema

presa-spina, esterno, che non richiede pertanto l'apertura del

coperchio.

A spina inserita scorrere la calotta di protezione in gomma inserendola

in sede nell'apposita cava sul coperchio successivamente fissare la

protezione con la fascetta in dotazione come da figura e stringere con

cacciavite. Gli schemi seguenti illustrano i collegamenti elettrici

normalmente adottati:

The electric connection of the motor reducer is realized with an external

socket-plug system and thus does not require the opening of the

cover.

With the plug inserted, slide on the rubber protective cap, inserting it

into the seating in the appropriate slot on the cover then fasten the

protection with the provided clamp, according to the picture, and

screw it with a screwdriver. The following schemes illustrate the electric

connections normally used:

Le branchement électrique du moteur est réalisé au moyen d'un

système prise-fiche extérieur, qui donc ne nécessite pas d'ouverture

du couvercle. Quand la fiche est insérée, faire glisser la calotte de

protection en caoutchouc, en la positionnant dans son siège, c'est-à-

dire le logement sur le couvercle puis fixer la protection avec la bague

fournie à cet effet comme indiquée sur la figure en serrant la vis de

cette bague à l’aide d’un tournevis. Les schémas suivants montrent

les branchements électriques normalement utilisés:

Die elektrische Verbindung des Motors

erfolgt durch ein externes System

Steckdose/Stecker, ohne die Abdeckung

entfernen zu müssen. Nach dem Einstecken

des Steckers die Schutzkappe aus Gummi

in ihren Sitz, d.h. in die entsprechende Nut

im Deckel, gleiten lassen. Danach muss die

Schutzkappe wie in dem Bild befestigt

werden und mit Schraubenzieher

angezogen werden.

Die folgenden Schemen zeigen die

gebräuchlichen elektrischen Anschlüsse:

Collegamenti

elettri i

Ele tri onne tions

Elektris he

Verbindung

Bran hement

éle trique

Conexiones

elé tri as

Ligações elé tri as

Elektris he

verbindingen

La conexión eléctrica del motorreductor se realiza con un sistema

toma-clavija, exterior, que no requiere la apertura de la tapa.

Con la clavija conectada, deslice la tuerca de protección en caucho,

insertándola en el asiento en la ranura correspondiente de la tapa

sucesivamente fijar la protección con la banda estrecha en dotación

y, como en la imagen, apretar con un destornillador. Los siguientes

esquemas ilustran las conexiones eléctricas normalmente adoptadas:

A ligação eléctrica do motor é efectuada com um sistema tomada-ficha

exterior, que não requer, por isso, a abertura da tampa.

Com a ficha inserida, fazer deslizar a porca de protecção em borracha,

inserindo-a no local próprio que se encontra na tampa.

Sucessivamente, fixar a protecção com a abraçadeira fornecida, como

apresentado na figura e apertar com a chave de fenda. Os esquemas

seguintes ilustram as ligações eléctricas normalmente utilizadas:

De elektrische verbinding van de motor wordt met een adapter

uitgevoerd, waardoor het deksel niet geopend hoeft te worden.

Vervolgens de beschermkap vastmaken met de daartoe voorziene

klem, zoals aangegeven in de afbeelding, en vastschroeven met een

schroevendraaier.

In de volgende tekeningen worden gebruikelijke elektrische

verbindingen aangegeven:

Schema interno con valvola in posizione di chiusura

- R relè

- MC1 microinterruttore fine corsa

di apertura.

- MC2 microinterruttore fine

corsa di chiusura.

- MC3 microinterruttore ausiliario

libero. A valvola aperta i contatti

del microinterruttore libero sono

chiusi.

Internal scheme with valve in

the closed position

- R relay

- MC1 opening limit microswitch.

- MC2 closing limit microswitch.

- MC3 free auxiliary microswitch. When the valve is open the

contacts of the free microswitch are closed.

Schema bei Ventil mit geschlossenen Kontakten

- R Relais

- MC1 Mikroendschalter zum Öffnen.

- MC2 Mikroendschalter zum Schließen.

- MC3 freier Hilfsschalter. Bei offenem Ventil sind die ontakte des

freien Endschalters geschlossen.

Schéma intérieur avec vanne en position de fermeture

- R relais

- MC1 micro-interrupteur de fin de corse d’ouverture.

- MC2 micro-interrupteur de fin de corse de fermeture.

- MC3 micro-interrupteur auxiliaire libre. Si la vanne est ouverte, les

contacts du micro-interrupteur libre sont fermés.

Esquema de válvula con contactos cerrados

- R relés

- MC1 microinterruptor de apertura.

- MC2 microinterruptor de cierre

- MC3 microinterruptor auxiliar libre. Con la válvula abierta los

contactos del microinterruptor libre están cerrados.

Esquema interno com válvula na posição de fecho

- R relé

- MC1 micro-interruptor de fim de curso de abertura

- MC2 micro-interruptor de fim de curso de fecho

- MC3 micro-interruptor auxiliar livre. Com a válvula aberta, os

contactos do micro-interruptor livre estão fechados.

Inwendig schema met ventiel in gesloten stand

- R relais

- MC1 microschakelaar limietschakelaar voor opening.

- MC2 microschakelaar limietschakelaar voor sluiting.

- MC3 vrije hulp microschakelaar. Met geopend ventiel zijn de

contacten van de vrije microschakelaar gesloten.

1 2 3 4 5 6

MC 3 MC 2 MC 1

This manual suits for next models

Table of contents

Other CALEFFI Control Unit manuals

CALEFFI

CALEFFI LEGIOMIX 6000 series Guide

CALEFFI

CALEFFI LEGIOMIX 6000 series Guide

CALEFFI

CALEFFI PresCal 5355H Series User guide

CALEFFI

CALEFFI 142 Series User manual

CALEFFI

CALEFFI 513 Series User manual

CALEFFI

CALEFFI 521352A Guide

CALEFFI

CALEFFI 252169A Guide

CALEFFI

CALEFFI 580010 User manual

CALEFFI

CALEFFI 580011 User manual

CALEFFI

CALEFFI 115 Series Guide

CALEFFI

CALEFFI 5335 Series User guide

CALEFFI

CALEFFI 677 Series User manual

CALEFFI

CALEFFI TankMixer 520 Series User manual

CALEFFI

CALEFFI FlowCal 127 Series User manual

CALEFFI

CALEFFI AIR190001 User manual

CALEFFI

CALEFFI 642 Series User manual

CALEFFI

CALEFFI PresCal Compact 533H Series User manual

CALEFFI

CALEFFI 510 Series User manual

CALEFFI

CALEFFI 521201 NTR Guide

CALEFFI

CALEFFI PLUMBVENT NA502640A User manual

CALEFFI

CALEFFI 359 Series User manual

CALEFFI

CALEFFI FlowCal 121 Series User manual

CALEFFI

CALEFFI 5230 Series User manual

CALEFFI

CALEFFI 5218 Series User manual

Popular Control Unit manuals by other brands

Festo

Festo Compact Performance CP-FB6-E Brief description

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Quick installation guide

JS Automation

JS Automation MPC3034A user manual

JAUDT

JAUDT SW GII 6406 Series Translation of the original operating instructions

Spektrum

Spektrum Air Module System manual

BOC Edwards

BOC Edwards Q Series instruction manual

KHADAS

KHADAS BT Magic quick start

Etherma

Etherma eNEXHO-IL Assembly and operating instructions

PMFoundations

PMFoundations Attenuverter Assembly guide

GEA

GEA VARIVENT Operating instruction

Walther Systemtechnik

Walther Systemtechnik VMS-05 Assembly instructions

Altronix

Altronix LINQ8PD Installation and programming manual

Eaton

Eaton Powerware Series user guide

WAGO

WAGO 750-407/040-000 manual

Sony

Sony CCU-590 Operation manual

Graco

Graco 25D614 instructions

Task Force Tips

Task Force Tips YE-RF-900 Instructions for installation, safe operation and maintenance

Shini

Shini SPV-U Series manual
