Boss Audio Systems 722CA User manual

10 R - 02 1397

182mm

53mm

S - 1

La siguiente ilustración muestra una instalación típica. Si tiene alguna pregunta o requiere información con

respecto al kit de instalación, consulte a su distribuidor de sistema de audio para automóviles o a una compañía

proveedora de kits.

Si no está seguro de cómo instalar correctamente esta unidad, haga que la instale un técnico calificado.

Retirar la unidad

1. INSTALACIÓN

Tornillo

Doble las lengüetas

apropiadas para mantener

la manga firmemente en su

lugar

Placa de

adorno

Panel de

control

Para adjuntar el panel frontal de vuelta al chasis de la unidad

inserte el lado derecho del panel en la unidad del chasis

hasta que esté correctamente enganchado. Presione el lado

izquierdo del panel hasta que el cierre del mecanismo

esté en su lugar.

1. Presione el botón de liberación del panel

2. Empuje el lado izquierdo del panel hacia la derecha

3. Tire el panel hacia usted para desengancharlo del chasis

Panel de

instrumentos

Manga

Panel de

control

Liberar

S - 2

REAR

FUSE

L-CH

R-CH

AUX IN

SALIDA DE SUBWOOFER

RCA A CABLE RCA

(NO INCLUIDO)

AMP

SUB

WOOFER

SALIDA LÍNEA

DELANTERA

NEGRO

R-CH L-CH

AMP

5 7

FIGURE 2

2. CONECTAR EL SISTEMA

ENCHUFE

DE ANTENA

CONECTOR ISO

DIAGRAMA DE CABLEADO DE CONECTOR ISO

AMARILLO

COLOR DE CABLE

VIOLETA/NEGRO

GRIS/NEGRO

VERDE/NEGRO

BLANCO/NEGRO

VIOLETA

BLANCO

GRIS

VERDE

NEGRO

ROJO

AZUL

PARLANTE FRONTAL IZQUIERDO (-)

PARLANTE POSTERIOR IZQUIERDO (+)

PARLANTE POSTERIOR IZQUIERDO (-)

PARLANTE POSTERIOR DERECHO (+)

PARLANTE FRONTAL DERECHO (+)

PARLANTE FRONTAL IZQUIERDO (+)

PARLANTE FRONTAL DERECHO (-)

PARLANTE POSTERIOR DERECHO (-)

FUNCIÓN / ETIQUETA

CONECTE AL TERMINAL DEL CONTROL

DEL SISTEMA DEL AMP DE ENERGÍA O

AL CONTROL DE RELÉ DE ANTENA DEL

AUTOMÓVIL (máx. 150mA 12 V CC

BATERÍA (+)

ENCENDIDO (ACC)

TIERRA

AMARILLO

ROJO

BLANCO

ROJO

SALIDA DE LÍNEA

TRASERA CANAL DERECHO

SALIDA DE LÍNEA TRASERA

CANAL IZ UIERDO

RCA A CABLE RCA

(NO INCLUIDO)

No.

Presione este botón para acceder al modo de Menú

de Audio para ajustar las opciones a continuación:

VOL->BAS->TRB->BAL->FAD.

S - 3

Presione el botón SOURCE para seleccionar un modo

diferente o modo de reproducción:Radio,CD play and Aux In．

FUENTE

En el modo sintonizador, presione este botón para

ingresar al modo de Búsqueda Automática, presione

y mantenga este botón para ingresar al modo de

Búsqueda Manual.

SINTONIZAR

HACIA ARRIBA

/ ABAJO

8EQ

ESC

910

12 13

14 15 16

Presione este botón para volver rápidamente al menú o

modo anterior

Presione este botón para abrir el panel del control

Presione este botón para acceder al Menú del Sistema.

Presione brevemente este botón para activar/desactivar

Mute.

Presione este botón o cualquier otro botón en el panel

frontal (excepto liberar) para encender la unidad.

Presione largamente este botón nuevamente para apagar

la unidad.

Ítem Descripciones

Encendido

MENÚ DE AUDIO

MENÚ DEL

SISTEMA

(LIBERAR)

MUTE (Silencio)

En el modo reproducción de medios de DISC, presione

y mantenga momentáneamente para avanzar/retroceder

rápido.

AVANCE /

RETROCESO

RÁPIDO

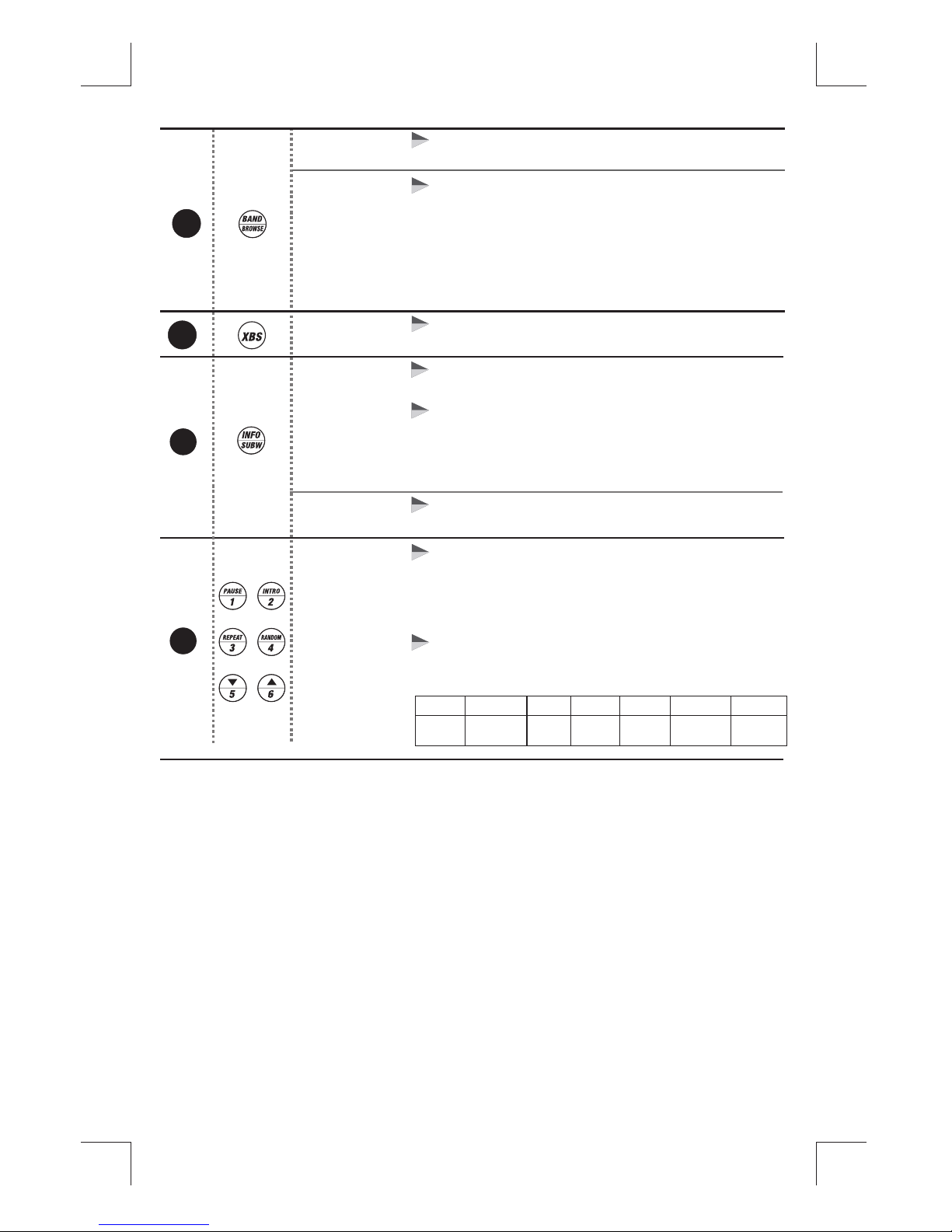

BANDA

Presione brevemente este botón para cambiar entre

BANDA FM1, FM2, FM3, AM1 (Mw1) o AM2 (Mw2).

PERILLA DE

VOLUMEN

Gire la perilla del codificador para aumentar y disminuir

el volumen.

Presione este botón para seleccionar la configuración

del Ecualizador predeterminada: FLAT -> POP ->

ROCK->CLASSIC-> EQ OFF

3. LA PRINCIPAL FUNCIÓN DE ESTA UNIDAD

Pulsar este botón para expulsar el disco de la unidad.

Presione y mantenga este botón para activar / desactivar

la función de subwoofer

SUBW

XBS

INFO

EJECT

No.

Short

press

561 2 3 4

Pause/Play Intro Repeat

Random

S - 4

BOTONES

NUMÉRICOS

PREDETERMINADOS

En el Modo Sintonizador, presione brevemente los

botones numéricos para recordar las estaciones

predeterminadas. Mantenga presionado los botones

numéricos para almacenar la estación que va a

escuchar.

AS (Almacenamiento

Automático)

Presione este botón para seleccionar automáticamente

las seis estaciones más fuertes y almacenarlas en la

banda actual.

En el modo reproducción de medios de DISC, presione

brevemente los botones numéricos para ejecutar la

operación a continuación：

Presione este botón para Activar / Desactivar la función

repetidora iX-BASS.

En el modo Sintonizador, presione este botón

brevemente para ingresar al modo Reloj.

ÁREA DEL SINTONIZADOR

Esta opción permite la selección del espacio de frecuencia apropiado para su área. Gire la Perilla de

Volumen del Codificador para seleccionar el Área del Sintonizador: EUROPE, U.S.A, OIRT (Russia),

LATIN, ASIA (Asia Pacific) or MID-EAST(Middle East) options.

La hora en el reloj será establecida a las 12:00 como valor predeterminado. Programe la hora actual

girando el control del volumen en el sentido de las manecillas del reloj para ajustar los minutos y en el

sentido contrario a las manecillas del reloj para ajustar las horas.

S - 5

4. AJUSTAR LA CONFIGURACIÓN DEL MENÚ DEL SISTEMA

Presione el botón MENÚ para acceder al Menú del Sistema. El usuario puede seleccionar las funciones a

continuación:

Esta característica se utiliza para designar la potencia de la señal en la cual la radio se detendrá durante la

sintonización automática. “LOC OFF” está predeterminado, permitiendo que la radio se detenga a un rango

más amplio de señales de transmisión. Para establecer que la unidad seleccione solo estaciones locales

potentes durante la sintonización automática, gire la perilla de Volumen del Codificador hasta que aparezca

“LOC ON” en pantalla.

BUSCAR LOC/DX (Selección local/distancia)

FIJAR LA HORA

ENCENDIDO/APAGADO DE BEEP (Tono de beep)

La característica del tono de beep permite la selección de un beep audible que será escuchado cada vez

que se presione un botón en el frente de la radio. El "Tono Beep Activado" es el valor predeterminado en el

visor. Gire la perilla de volumen del codificador para seleccionar la opción “Tono de Beep Desactivado”.

S - 6

5. CONEXIÓN EXTERNA Y REPRODUCTOR DE MEDIOS

Tierra

Pista izquierda

Pista derecha

Conecte la señal externa a AUX en el enchufe ubicado en la parte

frontal del panel, luego presione el botón Modo para seleccionar

modo Aux. Presione nuevamente el botón Modo para cancelar el

Modo Aux y volver al modo anterior.

Usted puede resetear la unidad a su configuración predeterminada.

El botón RESET está ubicado en la unidad principal (como se indica en el diagrama). Presiónelo

verticalmente con un lápiz u objeto de metal para activarlo.

El botón reset será activado por los siguientes

motivos:

1. Instalación inicial de la unidad cuando se haya

realizado todo el cableado.

2. Todos los botones de función no operan.

3. Símbolo de error en pantalla.

CONECTE EL AUXILIAR DE ENTRADA

RESETEAR LA UNIDAD

No. Button Item Decriptions

MUTE Presione este botón para activar/desactivar Mute.

ENCENDIDO

/ APAGADO

Cuando se enciende la unidad presione este botón

para apagar la unidad. Una vez que apaga la unidad,

presione este botón para encenderla.

Presione este botón para subir / bajar el volumen.

PERILLA DE

VOLUMEN

FUENTE

Presione este botón para seleccionar diferentes

modos de reproducción de fuente:

RADIO,CD PLAY, TUNER,AUX IN.

MENÚ DE

AUDIO

ESC

Presione este botón para colocar el modo Menú

de Audio

Presione este botón para volver rápidamente al

menú o modo anterior

MENÚ DEL

SISTEMA

ALMACEN-

AMIENTO

Presione este botón para acceder al Menú del

Sistema

S - 7

SINTONIZACIÓN

ARRIBA /

ABAJO

ARCHIVO

ARRIBA /

ABAJO

AVANCE /

RETROCESO

RÁPIDO

En modo sintonización, presione este botón para

ingresar el modo de búsqueda automática, presione

y mantenga este botón para ingresar al modo de

Búsqueda Manual.

En el modo de reproducción de medios Disc,

presione y mantenga momentáneamente para

avanzar / retroceder.

En el modo de reproducción de medios Disc, presione

estos botones para saltar al archivo/canción siguiente

o anterior.

6. FUNCIONES DEL CONTROL REMOTO

Presione este botón para seleccionar automáticamente

las seis estaciones más fuertes y almacenarlas en la

banda actual.

XBS

BROWSE

Under the Disc media playback mode, short

press this button is access into the Music

Folder/File searching mode. Rotate the

encoder knob to navigate thru Folder and

File list. Once the desire file appearing on the

LCD. Press ‘MENU’ button to confirm and

start file play.

En el modo Sintonizador, presione este botón

brevemente para ingresar al modo Reloj.

En el modo reproducción de medios de Disc, presione

este botón repetidamente para mostrar la información

ID3: El número de pista y tiempo de reproducción

transcurrido -> Archivo-> Álbum-> Título->Artista ->

Reloj.

SUBW

INFO

S - 8

BANDA

Presione brevemente este botón para cambiar entre

BANDA FM1, FM2, FM3, AM1 (Mw1) o AM2 (Mw2).

Presione este botón para Activar / Desactivar la

función repetidora iX-BASS.

Presione y mantenga este botón para activar /

desactivar la función de subwoofer

BOTONES

NUMÉRICOS

PREDETERMINADOS

No.

Short

press

561 2 3 4

Pause/Play Intro Repeat

Random

En el Modo Sintonizador, presione brevemente los

botones numéricos para recordar las estaciones

predeterminadas. Mantenga presionado los botones

numéricos para almacenar la estación que va a

escuchar.

En el modo reproducción de medios de DISC, presione

brevemente los botones numéricos para ejecutar la

operación a continuación：

Ensure tha the disc label is inserted with the printed side facing up.

Wipe the disc with fibre cleaning cloth from the centre to the edge

in a straight line.

This disc may be defective. Play another disc.

Ensure that the CD is a finalised CD/CD-R/CD-RW.

Ensure that the CD is not encoded with copyright protection techn-

ologies.

S - 9

7. SOLUCIÓN DE PROBLEMAS

Antes de ir a la lista de verificación, revise la conexión del cableado. Si cualquiera de los problemas

persiste después de revisar la lista de verificación, consulte a su distribuidor más cercano.

No hay energía o sin sonido

Ruido en la transmisión

No se puede reproducir el disco

El motor del automóvil no está encendido.

Las señales son muy débiles. Seleccione otras estaciones con señales más fuertes.

El cable no está correctamente conectado. Revise las conexiones.

Revise la conexión de la antena del automóvil.

El fusible está quemado. Reemplace el fusible.

Cambie la transmisión de estéreo a mono.

El volumen es mínimo. Ajuste el volumen a un nivel deseado.

Si las soluciones anteriores no pueden ayudar, presione el botón RESETEAR.

Asegúrese de que la pista reproducida es de un formato compatible.

El CD se salta pistas

Las estaciones predeterminadas se pierden

Asegúrese de que el CD no está dañado ni sucio.

El cable de la batería no está conectado correctamente. Conecte el cable de la batería al terminal

que siempre está vivo.

Asegúrese de que el modo aleatorio esté desactivado.

Other manuals for 722CA

Table of contents

Other Boss Audio Systems Car Receiver manuals

Boss Audio Systems

Boss Audio Systems 637UA User manual

Boss Audio Systems

Boss Audio Systems BV9958B User manual

Boss Audio Systems

Boss Audio Systems 765DBI User manual

Boss Audio Systems

Boss Audio Systems BV8728B User manual

Boss Audio Systems

Boss Audio Systems 616UAB User manual

Boss Audio Systems

Boss Audio Systems 840UBI User manual

Boss Audio Systems

Boss Audio Systems MR2180UA User manual

Boss Audio Systems

Boss Audio Systems MP3-3160R User manual

Boss Audio Systems

Boss Audio Systems 810DBI User manual

Boss Audio Systems

Boss Audio Systems 835UI User manual

Boss Audio Systems

Boss Audio Systems 618UA User manual

Boss Audio Systems

Boss Audio Systems 639UA User manual

Boss Audio Systems

Boss Audio Systems 726CA User manual

Boss Audio Systems

Boss Audio Systems BV9360B User manual

Boss Audio Systems

Boss Audio Systems BV8970 User manual

Boss Audio Systems

Boss Audio Systems 560BRGB User manual

Boss Audio Systems

Boss Audio Systems 722CA User manual

Boss Audio Systems

Boss Audio Systems MP3-3195R User manual

Boss Audio Systems

Boss Audio Systems BV9980NV User manual

Boss Audio Systems

Boss Audio Systems 812UAB User manual

Boss Audio Systems

Boss Audio Systems Road RS Show RS5DVD User manual

Boss Audio Systems

Boss Audio Systems BV7320 User guide

Boss Audio Systems

Boss Audio Systems BV9370NV User manual

Boss Audio Systems

Boss Audio Systems BV8967B User manual

Popular Car Receiver manuals by other brands

Motorola

Motorola VWA63 Service manual

Nextar

Nextar D3201 instruction manual

Alpine

Alpine CDE-163BT owner's manual

Pioneer

Pioneer DEH-P645R installation manual

Axxera

Axxera XDMA7600 Installation & owner's manual

XM OnyX quick start guide

Sound Storm

Sound Storm STM93R user manual

Soundstream

Soundstream VIR-5000 owner's manual

Avson

Avson MKT Platform user manual

Sony

Sony MEX-1HD - Audio Library System operating instructions

Pioneer

Pioneer DVH-P500UB Operation manual

JVC

JVC KD-AHD69 Specifications

Blaupunkt

Blaupunkt SANTIAGO CR 87 operating instructions

Sony

Sony CDX-4160 - Cd Receiver operating instructions

XFIRE AUDIO

XFIRE AUDIO BMW42S owner's manual

VDO

VDO CD 2253 datasheet

Volvo

Volvo 13 84 580 installation instructions

ZENEC

ZENEC ZE-160DVD instruction manual
