Bosch GBH 2-24 DFR Setup guide

Typ 0 611 238 7 . .

Bohrhammer

Rotary Hammer

Marteau perforateur

Martillo perforador

Typ 0 611 238 7. . = GBH 2-24 DFR

EW / WJW 0 611 238 7 . . (2004 - 06) x

ROBERT BOSCH GMBH GESCHÄFTSBEREICH ELEKTROWERKZEUGE D 70745 LEINFELDEN-ECHTERDINGEN

INSTANDSETZUNGSHINWEISE

REPAIR INSTRUCTIONS

INSTRUCTIONS DE REPARATION

INSTRUCCIONES DE REPARACION

Printed in Federal Republic of Germany - Imprimé en Republique Fédérale d'Allemagne

Service

Änderungen vorbehalten. Unsere Erzeugnisse werden stets

dem neuesten technischen Stand angepaßt. Deshalb behalten

wir uns Änderungen vor.

Modifications. Our products are constantly modified to meet

new technical standards. We therefore reserve the right to

alter data and specifications without prior notice.

Modifications. Nos produits sont continuellement adaptés aux der-

nières nouveatés techniques et les dates sont données sous réserve

de changement.

Modificationes. Nuestros fabricados van siendo adaptos constante-

mente a las últimas conquistas téchnicas. Por ello, tenemos que reser-

varnos el derecho de introducir modificationes en los datos téchnicos.

Attention: Repair, modification, and testing of power tools must be carried out in ac-

cordance with the generally recognised principles of engineering practise. Safety re-

gulations according to DIN VDE, CEE, AFNOR and further regulations applicable in

individual countries must be observed.

Beachten: Instandsetzung, Änderung und Prüfung von Elektrowerkzeugen sind fach-

gerecht durchzuführen. Die Sicherheitsvorschriften nach DIN VDE, CEE,AFNOR und

weitere in den einzelnen Ländern gültigen Vorschriften sind einzuhalten.

Obsérvese: La reparación, modificación y verificación de herramientas electricas mano debe

efectuarse en forma técnicamente correcta. Respetar las normas de seguridad segun DIN VDE,

CEE, AFNOR, asi como otras disposiciones vigentes en los distinos paises.

Attention: La remise en état, la modification et le controle des outils électriques doivent etre ef-

fectués par des personnes qualifiées. Il convient de respecter les prescriptions de sécurite selon

DIN VDE, CEE, AFNOR, ainsi que les réglementations en vigueur dans le pays concerné.

100

101

811

93 0,7-1,0Nm

1,2- 1,6Nm

Démontage Desmontaje

Zerlegen Disassembly

1. Effectuer un contrôle préliminaire.

 Attention:

 Respecter les instructions de sécu-

 rité selon DIN, VDE,CEE, AFNOR

 et les autres instructions valables

 dans les pays respectifs.

1. Realizar control de recepción.

 Atención:

 Atenerse a las prescripciones de

 seguridad según DIN, VDE,CEE,

 AFNOR y a las prescripciones adi-

 cionales específicas que pudieran

 existir en los respectivos países.

1. Eingangsprüfung durchführen.

Beachten:

 Die Sicherheitsvorschriften nach

 DIN, VDE, CEE, AFNOR und wei-

 tere in den einzelnen Ländern gül-

 tigen Vorschriften sind einzuhalten.

Für die Demontage werden handels-

übliche Werkzeuge benötigt.

2. Zerlegen nach Explosions-, Schnittzeichnung

 und diesem Instandsetzungshinweis.

1. Carry out power supply check.

Attention:

 Safety regulations according to DIN,

 VDE, CEE, AFNOR and further

 regulations applicable in individual

 countries must be observed.

Use normal trade tools by disassembly. Pour le démontage, des outils en usa-

ge dans le commerce sont nécessaires. Para el desmontaje no se precisan

herramientas especiales.

2. Disassembly useing explosion, cut-away

 drawings and these repair instructions!

2. Démonter l'appareil suivant la vue éclatée, le

 plan en coupe et ces instructions de réparation.

2. Realizar el desmontaje conforme a los dibujos

 en perspectiva y en sección, y a estas

 instrucciones de reparación.

1,8-2,2Nm

95 805

101

100

b104

103 5

1,6-2,0Nm

0,3-0,6Nm

mit Loctite 222 gesichert

secured with Loctite 222

102

Torx

T20

Torx

T20

11 238 - D01

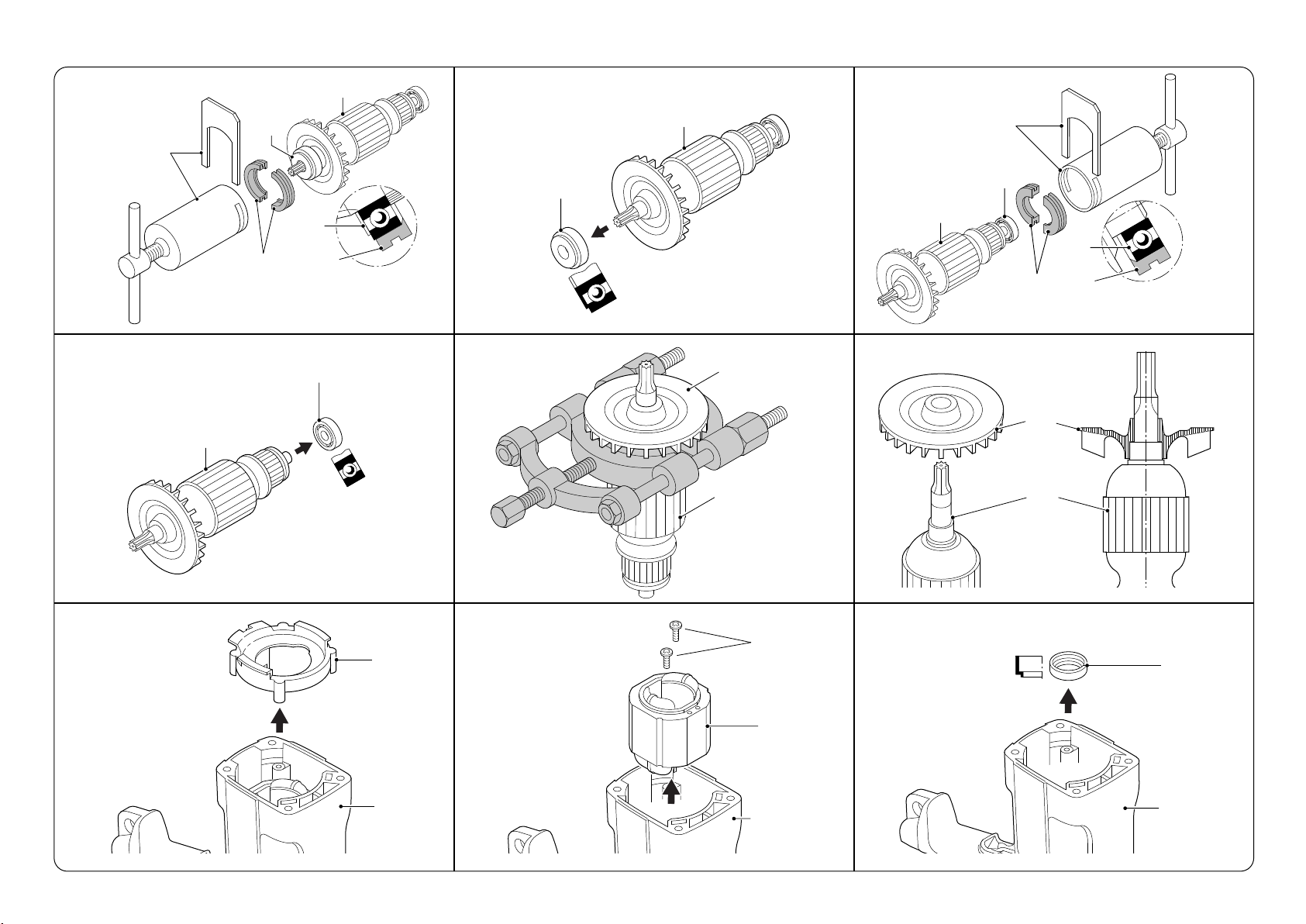

3. 3.1 3.2

1. 2.

3,5 - 4,5Nm

Torx

111

819

Ø6-8mm

Hilfswerkzeug

Auxiliary tool

Outil auxiliaire

Herramienta auxiliar

832

819

756

750

819

Abziehvorrichtung

Extracting device

Disppositif extracteur

Dispositivo extractor

832

11 238 - D02

5.2 5.3

4. 4.1 5.

5.1

6. 6.1

819

832

Ausrastmoment

Slipping point of safety clutch.

Couple de glessement

Momento de desenclavamiento

Ausrastmoment der Sicherheitskupplung prüfen

Check release torque of safety clutch.

Controler le moment de désaccouplement

de l' accouplement de sécurité.

Comprobar el par de desenclava-

miento del embrague de seguridad

Bei 12 Nm und weniger - Kupplung ersetzen!

By 12 Nm and less - replace slipping clutch!

Ausrastmoment 14 - 18Nm

Slipping point of clutch

Couple de glessement

Momento de desenclavamiento

11 238 - D03

821

820

Ausrastmoment prüfen?

Abziehvorrichtung

Extracting device

Disppositif extracteur

Dispositivo extractor

819

70 70

819

43 1,5 - 1,9Nm

819

Abziehvorrichtung

Extracting device

Disppositif extracteur

Dispositivo extractor

6.2 6.3

6.4

7. 7.1 7.2

830

alt / ancien

old /viejo 865

886821

886

11 238 - D04

821

74 37

886

36 75

847

821

Neue Ausführung

New execution

Nueva ejecución

Nouvelle exécution

821 24

Hilfswerkzeug

Auxiliary tool

Outil auxiliaire

Utile

C38

821

38 85

821

7.7 8.

7.3 7.4 7.5

7.6

8.1 8.2 8.3

823

23 63 81

830

Schutzbacken

Vice jaws

Mâchoires d'étau

Mordazas para tornillo

Schutzbacken

Vice jaws

Mâchoires d'étau

Mordazas para tornillo

Schutzbacken

Vice jaws

Mâchoires d'étau

Mordazas para tornillo

820

803

820

803

Schutzbacken / Mâchoires d'étau

Vice jaws / Mordazas para tornillo

820

Abziehvorrichtung

Extracting device

Disppositif extracteur

Dispositivo extractor

820

801

803 820

830

Abstützhülse

Supporting sleeve

Douille d' appui

Manguito de apoyo

11 238 - D05

830

811

Beachten

Caution

Attention

Observar

9.1 9.2

8.4 8.5 8.6

9.3

820

1 609 924 A28

(KDEW 8004/10)

1 609 924 A27

(KDEW 8004/9)

1 609 924 A17

(KDEW 8004)

14 13

803

3/50

803

1 609 924 A17

(KDEW 8004)

803

3/50

803

801

1,0-1,4Nm

801

894

801

11 238 - D06

10.4 10.5

10. 10.1 10.2

10.3

11. 11.1 11.2

801

1,0-1,4Nm 18

801

894

801

803

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

803 14

20,4 - 20,6

1 615 430 020

Ø9,5x Ø15x20,5

Hülse/Sleeve

Douille/Manguito

Hülse

Sleeve

Douille

Manguito

Einbaulage beachten

Check installation position

Attention au positionnement

Téngase en cuenta

la posición de montaje

Montage nach Explosionszeichnung

und diesem Instandsetzungshinweis.

Alle Teile sind gereinigt, abgenutzte

und beschädigte Teile werden ersetzt.

Nur Original-Ersatzteile verwenden.

Zähne aller Zahnräder mit

Fett 1 615 430 002 bestreichen.

Bitte Schmierhinweise beachten!

Realizar el montaje conforme a los di-

bujos en perspectiva y a estas instruc-

ciones de reparacion.

Todas las piezas deben estar limpias.

Las piezas desgastadas o

danadas de-

ben reemplazarse por piezas nuevas.

Utilizar solamente piezas de repuesto

originales.

Dientes engrasar 1 615 430 002.

Observar las instrucciones de lubricacion!

Le montage s'effeclue selon la vue

éclatée et les instructions de répara-

tion suivantes.

Toutes les pièces sont nettoyées, les

pièces usées ou endommagées doi-

vent être remplacées per des nouvelles.

Pour le replacement de piéces,

n'utiliser que des pièces d'origine.

Les dentes graisser 1 615 430 002.

Respecter les instructions de graissage!

Assembly useing explosion drawings

and these repair instructions!

Clean all parts, replace worn-out

and damaged parts.

Use only original spare parts!

Grease all gear teeth 1 615 430 002.

Please note lubrication instructions!

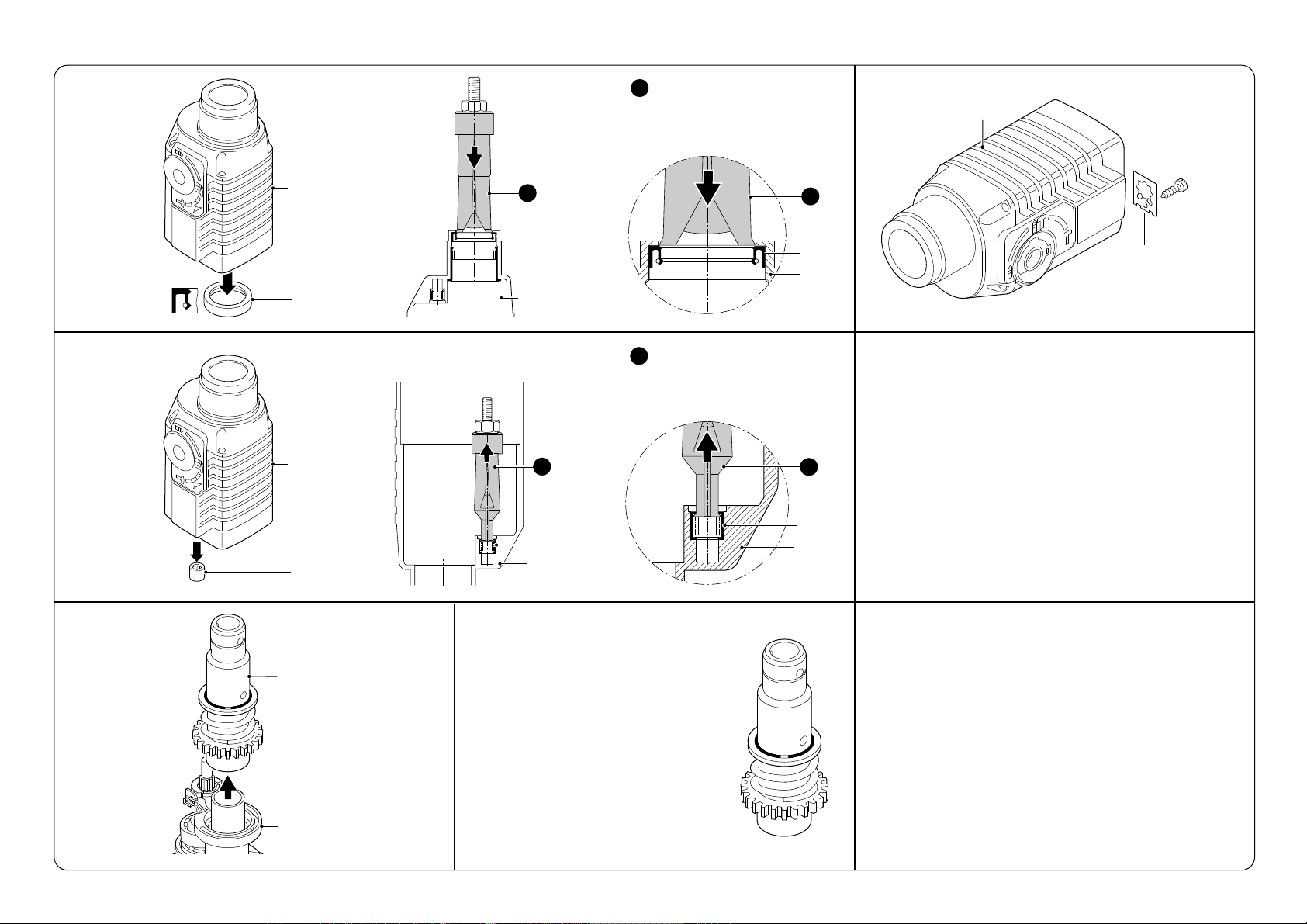

Montage MontajeZusammenbau Assembly

11 238 - M07

21.2

21.1

21.

22. 22.1

3/50

803

3/50

803

sofern ungefettet

if unlubricated

si n'est pas graisse

si no engrasado

820

132,1 - 132,3

803

13 13

fetten / graissees

grease / engrasar

fetten / graissees

grease / engrasar

1 615 430 001

Gleitflächen einstreichen

Lubricate sliding surfaces

Enduire les parties mouvantes

engrasar las piezas movibles

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

820

77 820

801

803

820

803

820

803

811

Beachten

Caution

Attention

Observar

1 615 430 002

830

27 29

803

11 238 - M08

23.2 23.3

22.2 23.

23.1

24. 24.1 24.2

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

SAE 20W

1 615 430 020

sofern ungefettet

if unlubricated

si n'est pas graisse

si no engrasado

innen fetten

grease inside

surface

SAE 20W

830

alt / ancien

old /viejo 865

Schutzbacken

Vice jaws

Mâchoires d'étau

Mordazas para tornillo

821

48 48

820

830

1 615 430 001

1 615 430 002

Zähne fetten

grease teeth

dents graissees

engrasar los dientes

3 605 430 001

2/3 füllen/fill

remplir/llenar

1 615 430 002

823

23 63

830

81 65

fetten / graissees

grease / engrasar

fetten / graissees

grease / engrasar

1 615 430 001

fetten / graissees

grease / engrasar

Einbaulage beachten

Check installation position

Attention au positionnement

Téngase en cuenta

la posición de montaje

11 238 - M09

24.7 24.8

24.3 24.4 24.5

24.6

25. 25.1 25.2

830

821

Montagedorn

Mounting pin

Arbre de montage

Punzón de montaje

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

74 37

36 75

847

Neue Ausführung

New execution

Nueva ejecución

Nouvelle exécution

821

886

Schutzbacken

Vice jaws

Mâchoires d'étau

Mordazas para

tornillo

sofern ungefettet

if unlubricated

si n'est pas graisse

si no engrasado

sofern ungefettet

if unlubricated

si n'est pas graisse

si no engrasado

innen fetten

grease inside

surface

innen fetten

grease inside

surface

Other manuals for GBH 2-24 DFR

Other Bosch Rotary Hammer manuals

Bosch

Bosch GBH 2-23 RE User manual

Bosch

Bosch GBH 5-40 DCE Professional User manual

Bosch

Bosch 0611263703 Setup guide

Bosch

Bosch BHR 2 RE Setup guide

Bosch

Bosch 0 607 557 501 User manual

Bosch

Bosch GBH 24 VFR Setup guide

Bosch

Bosch GBH 4-32 DFR Professional User manual

Bosch

Bosch GBH Professional 2-20 DRE User manual

Bosch

Bosch RH745 Assembly instructions

Bosch

Bosch GBH 18 V-EC Professional User manual

Bosch

Bosch GBH 18 V-EC Professional User manual

Bosch

Bosch 11227E Assembly instructions

Bosch

Bosch RH850VC User manual

Bosch

Bosch GBH18V-20N Assembly instructions

Bosch

Bosch Professional GBH 18V-24 C User manual

Bosch

Bosch GBH 2-23 REA User manual

Bosch

Bosch Uneo User manual

Bosch

Bosch GBH 4-32 DFR Professional User manual

Bosch

Bosch 11224VSR Assembly instructions

Bosch

Bosch GBH18V-20 User manual

Bosch

Bosch GSH 501 Professional User manual

Bosch

Bosch 2-26 RE User manual

Bosch

Bosch GBH 24 V Professional User manual

Bosch

Bosch GBH 2-28 D Professional User manual

Popular Rotary Hammer manuals by other brands

Toya

Toya VOREL 81133 manual

Makita

Makita HR2470 instruction manual

Hilti

Hilti TE 2-A22 manual

Makita

Makita HR3851 Parts Breakdown

Makita

Makita RH01 instruction manual

EINHELL

EINHELL HEROCCO Original operating instructions

YATO

YATO YT-82772 Original instructions

Hilti

Hilti TE15-C operating instructions

BorMann

BorMann BPH7000 Translation of the original instructions

Makita

Makita DHR280 instruction manual

Metabo HPT

Metabo HPT DH 3628DD Safety instructions and instruction manual

Black & Decker

Black & Decker KD650 manual

Makita

Makita HR2010 instruction manual

Makita

Makita HR2450X8 instruction manual

Makita

Makita HR2020 instruction manual

BTI

BTI Profiline BTI-BH 24 VE operating instructions

Milwaukee

Milwaukee 5363-21 Operator's manual

Graphite

Graphite 58G509 instruction manual
