Bosch 0611263703 Setup guide

INSTANDSETZUNGSHINWEISE

REPAIR INSTRUCTIONS

INSTRUCTIONS DE REPARATION

INSTRUCCIONES DE REPARACION

Änderungen vorbehalten. Unsere Erzeugnisse werden stets

dem neuesten technischen Stand angepaßt. Deshalb behalten

wir uns Änderungen vor.

Modifications. Our products are constantl modified to meet

new technical standards. We therefore reserve the right to

alter data and specifications without prior notice.

Modifications. Nos produits sont continuellement adaptés aux der-

nières nouveatés techniques et les dates sont données sous réserve

de changement.

Modificationes. Nuestros fabricados van siendo adaptos constante-

mente a las últimas conquistas téchnicas. Por ello, tenemos que reser-

varnos el derecho de introducir modificationes en los datos téchnicos.

Bohrhammer

Rotary Hammer

Marteau perforateur

Marti o perforador

Typ 0 611 263 703 = GBH 7-46DE

Attention: Repair, modification, and testing of power tools must be carried out in

accordance with the generall recognised principles of engineering practise. Safet

regulations according to DIN VDE, CEE, AFNOR and further regulations applicable

in individual countries must be observed.

Beachten: Instandsetzung, Änderung und Prüfung von Elektrowerkzeugen sind

fachgerecht durchzuführen. Die Sicherheitsvorschriften nach DIN VDE, CEE,AFNOR

und weitere in den einzelnen Ländern gültigen Vorschriften sind einzuhalten.

Obsérvese: La reparación, modificación verificación de herramientas electricas

mano debe efectuarse en forma técnicamente correcta. Respetar las normas de

seguridad segun DIN VDE, CEE, AFNOR, asi como otras disposiciones vigentes en

los distinos paises.

Attention: La remise en état, la modification et le controle des outils électriques

doivent etre ef- fectués par des personnes qualifiées. Il convient de respecter les

prescriptions de sécurite selon DIN VDE, CEE, AFNOR, ainsi que les

réglementations en vigueur dans le pa s concerné.

0 611 263 703 - D01 (2006-01)

Robert Bosch GmbH .PowerTool Devision .PT/ASA3-EU .70745 Leinfelden-Echterdingen

345

126

Dmontage

Typ

. 739

Desmontaje

Zerlegen Disassembly

1. Effectuer un contrle prliminaire.

Attention:

Respecter les instructions de scu-

rit selon DIN, VDE,CEE, AFNOR

et les autres instructions valables

dans les pays respectifs.

1. Realizar control de recepcin.

Atencin:

Atenerse a las prescripciones de

seguridad segn DIN, VDE,CEE,

AFNOR y a las prescripciones adi-

cionales especficas que pudieran

existir en los respectivos pases.

1. Eingangsprfung durchfhren.

Beachten:

Die Sicherheitsvorschriften nach

DIN, VDE, CEE, AFNOR und wei-

tere in den einzelnen Lndern gl-

tigen Vorschriften sind einzuhalten.

Fr die Demontage werden handels-

bliche Werkzeuge bentigt.

2. Zerlegen nach Explosions-, Schnittzeichnung

und diesem Instandsetzungshinweis.

1. Carry out power supply check.

Attention:

Safety regulations according to DIN,

VDE, CEE, AFNOR and further

regulations applicable in individual

countries must be observed.

Use normal trade tools by disassembly. Pour le dmontage, des outils en usa-

ge dans le commerce sont ncessaires. Para el desmontaje no se precisan

herramientas especiales.

2. Disassembly useing explosion, cut-away

drawings and these repair instructions!

2. Dmonter l'appareil suivant la vue clate, le

plan en coupe et ces instructions de rparation.

2. Realizar el desmontaje conforme a los dibujos

en perspectiva y en seccin, y a estas

instrucciones de reparacin.

1,6- 2,0Nm

174

2,5- 3,0Nm

3. 3.1 3.2 3.3

1. 2.

867

126

1,6- 2,0Nm

Robert Bosch GmbH .PowerTool Devision .PT/ASA3-EU .70745 Leinfelden-Echterdingen 0 611 263 703 - D02 (2006-01)

171

172

8,5-9,5Nm

3,0-4,0Nm

170

3,0-4,0Nm

818

80 4

0,5-0,8Nm

31 23

144

143

3,0-4,0Nm

849

176

125

2,1-2,8Nm

X38

139 73

4.3 4.4

3.4 4. 4.1

4.2

5. 5.1 5.2

Robert Bosch GmbH .PowerTool Devision .PT/ASA3-EU .70745 Leinfelden-Echterdingen 0 611 263 703 - D03 (2006-01)

866 35

168

158

153 24

102

101

856

840

163

157

161

142

167

121

160

821

154

840

6.3 6.4

5.3 6. 6.1

6.2

6.5 7. 7.1

138

159

90¡ 164

856

Robert Bosch GmbH .PowerTool Devision .PT/ASA3-EU .70745 Leinfelden-Echterdingen 0 611 263 703 - D04 (2006-01)

856

162

152

151

840

152

151

840

57 162

840

156

171 171 171

129

116

129

7.6 8.

7.2 7.3 7.4

7.5

8.1 8.2 8.3

104

116

Robert Bosch GmbH .PowerTool Devision .PT/ASA3-EU .70745 Leinfelden-Echterdingen 0 611 263 703 - D05 (2006-01)

9 - 11Nm

112

111

Linksgewinde

Left hand thread

Filetage gauche

Rosca izquierda

840

125

2,1-2,8Nm

840

141

840

141 840 14

175

810

0,9-1,3Nm

840

127

840

127

173

840

8,5- 9,5Nm

119

840

119

840

9.3 9.4

8.4 9. 9.1

9.2

10. 10.1 10.2

860

117

116

Robert Bosch GmbH .PowerTool Devision .PT/ASA3-EU .70745 Leinfelden-Echterdingen 0 611 263 703 - D06 (2006-01)

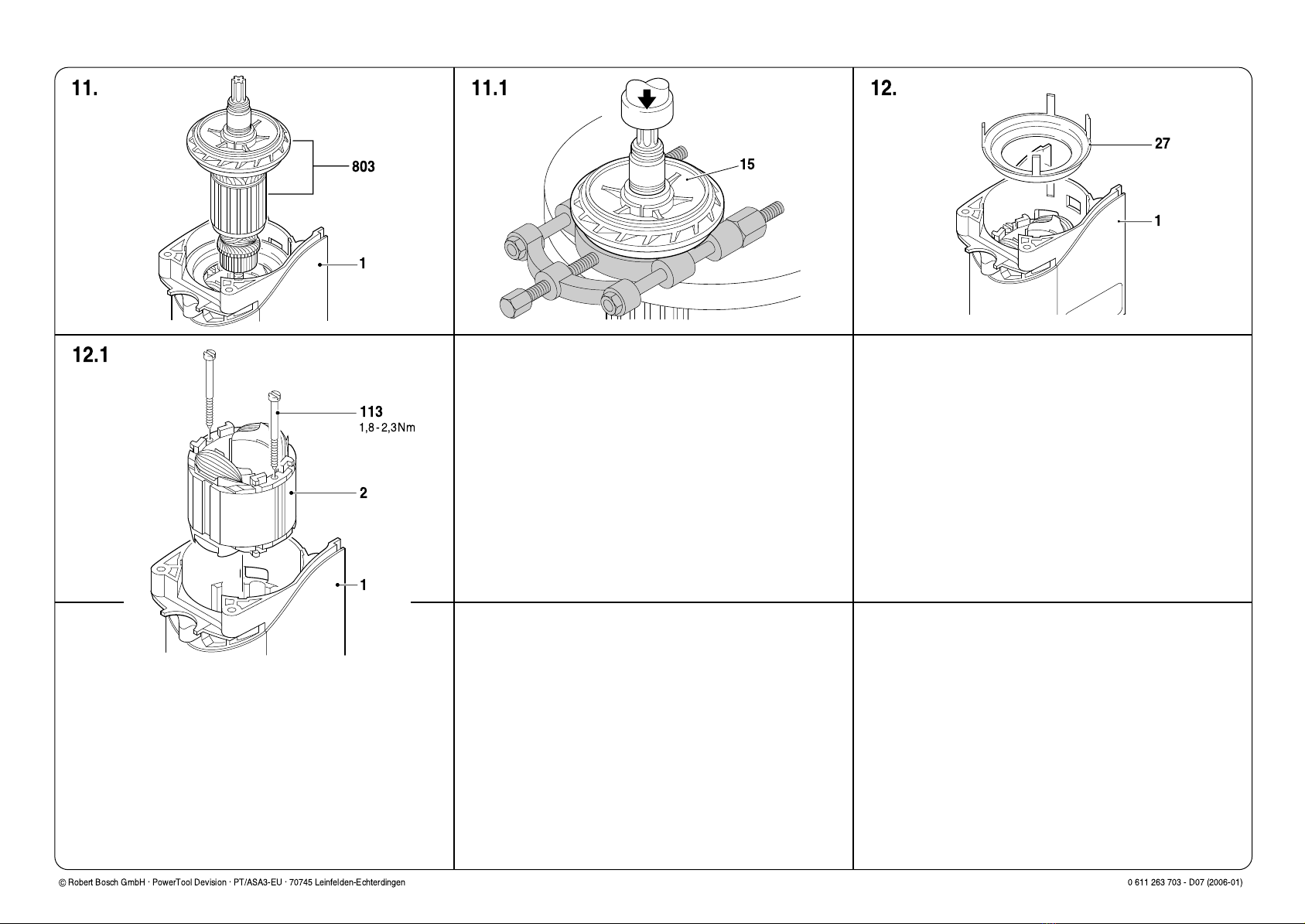

Robert Bosch GmbH .PowerTool Devision .PT/ASA3-EU .70745 Leinfelden-Echterdingen 0 611 263 703 - D07 (2006-01)

1,8-2,3Nm

113

11. 11.1 12.

12.1

803

Montage nach Explosionszeichnung

und diesem Instandsetzungshinweis.

Alle Teile sind gereinigt, abgenutzte

und beschdigte Teile werden ersetzt.

Nur Original-Ersatzteile verwenden.

Zhne aller Zahnrder mit

Fett

1 615 430 001

bestreichen.

Bitte Schmierhinweise beachten!

Anker und Lfter nicht einzeln lieferbar!

Armature and Fan not individually available!

Realizar el montaje conforme a los di-

bujos en perspectiva y a estas instruc-

ciones de reparacion.

Todas las piezas deben estar limpias.

Las piezas desgastadas o

danadas de-

ben reemplazarse por piezas nuevas.

Utilizar solamente piezas de repuesto

originales.

Dientes engrasar

1 615 430 001

Observar las instrucciones de lubricacion!

Le montage s'effeclue selon la vue

clate et les instructions de rpara-

tion suivantes.

Toutes les pices sont nettoyes, les

pices uses ou endommages doi-

vent tre remplaces per des nouvelles.

Pour le replacement de pices,

n'utiliser que des pices d'origine.

Les dentes graisser

1 615 430 001

Respecter les instructions de graissage!

Assembly useing explosion drawings

and these repair instructions!

Clean all parts, replace worn-out

and damaged parts.

Use only original spare parts!

Grease all gear teeth

1 615 430 001

Please note lubrication instructions!

Montage MontajeZusammenbau Assembly

Hilfswerkzeug zum Selbstanfertigen

Auxiliary tool (for your own manufacture)

Outil auxiliaire (fabrication locale)

Utile (fabricacin particular)

1,8 - 2,3 Nm

113

B21.1

21.

21.2 22.

Dorn

Mandrel

Pointe

Vstago

803

Robert Bosch GmbH .PowerTool Devision .PT/ASA3-EU .70745 Leinfelden-Echterdingen 0 611 263 703 - M08 (2006-01)

125

2,1-2,8Nm

840

141

3,1-3,3mm

840

119

840

1 615 430 015

840

119

840

127

840

127

Einbaulage beachten

Check installation position

Attention au positionnement

Tngase en cuenta

la posicin de montaje

1 615 430 015

173

840

8,5- 9,5Nm

23. 23.1

22.1 22.2 22.3

22.4

23.2 23.3 23.4

9 - 11Nm

112

803

111

Linksgewinde

Left hand thread

Filetage gauche

Rosca izquierda

175

810

0,9-1,3Nm

803

Robert Bosch GmbH .PowerTool Devision .PT/ASA3-EU .70745 Leinfelden-Echterdingen 0 611 263 703 - M09 (2006-01)

129

1 615 430 015

860

1 615 430 015

Zhne fetten / dents graissees

grease teeth / engrasar los dientes

Zhne fetten / dents graissees

grease teeth / engrasar los dientes

1 615 430 001

117

116

121

167

121

167

1 615 430 015

121

142

171 171 171

152

151

840

3,0-4,0Nm

Neue Schrauben verwenden!

Use new screws!

1 615 430 015

in l tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

152

151

840

1 615 430 015

Hohlraum fllen

fill cavity

remplir cavite

llenar el vacio

Stirnseiten fetten

grease front edge

graisser

engrasar

Einbaulage beachten

Check installation position

Attention au positionnement

Tngase en cuenta la posicin

de montaje

121

142

24.4 24.5

24. 24.1 24.2

24.3

25. 25.1 25.2

156

116

1 615 430 015

129

104

116

Robert Bosch GmbH .PowerTool Devision .PT/ASA3-EU .70745 Leinfelden-Echterdingen 0 611 263 703 - M10 (2006-01)
