BONFIGLIOLI ACTIVE ACT2 Series User manual

Quick Start Guide

132 kW

12/20

Quick Start Guide ACT

1Generale

Questa documentazione descrive i primi passi per la facile messa in funzione

degli inverter della gamma ACTIVE (ACT).

La gamma ACT è riconoscibile dalle sigle indicate nelle immagini sotto riportate.

Questo documento si applica alle seguenti serie di dispositivi:

ACT201

/ ACT210

ACT401

/ ACT410

Per semplicità, in questo documento viene utilizzato il termine

ACT2xx o ACT4xx.

1.1 Sicurezza

•Osservare le avvertenze di sicurezza e d'impiego contenute in queste

istruzioni.

•Prima dell'installazione e della messa in funzione dell'apparecchio si deve

leggere il presente manuale.

•Se non si osservano le avvertenze di sicurezza e d'impiego, si possono

subire lesioni gravi o mortali o gravi danni materiali.

•Soltanto personale qualificato che abbia familiarità con l'installazione, la

messa in funzione e il comando dell'apparecchio potrà eseguire lavori su

di esso.

•L'installazione elettrica deve essere eseguita da personale elettrico

qualificato in conformità alle norme generali e locali sulla sicurezza e

sull'installazione.

•L'accesso all'apparecchio non deve essere consentito a persone non

familiarizzate con il comando dell'apparecchio né ai bambini.

•Durante interventi sull'apparecchio, si devono osservare le norme

antinfortunistiche, le vigenti norme BGV A2 (VBG 4), VDE 0100, le norme

per i lavori su impianti con tensioni pericolose (ad es. EN 50178) e altre

disposizioni nazionali.

•Prima della messa in funzione e prima di iniziare l'impiego appropriato, si

devono fissare tutti i ripari, installare tutti i componenti appartenenti alle

attrezzature standard dell'apparecchio e controllare i morsetti.

•Non è consentito eseguire lavori di allacciamento quando la tensione di

alimentazione è inserita.

•Non toccare i morsetti finché sono carichi i condensatori del circuito

intermedio.

•Non toccare il dissipatore dell'apparecchio durante il funzionamento.

Altrimenti si rischia di scottarsi la pelle a causa delle elevate temperature

superficiali.

Quick Start Guide ACT

12/20

•Non rimuovere i ripari dell'apparecchio durante il funzionamento.

•Bonfiglioli Vectron non si assume alcuna responsabilità per la compatibilità

con altri prodotti di commercio (ad es. motori, cavi, filtri, ecc.). L'utilizzo

dell'apparecchio con altri prodotti di commercio avviene a proprio rischio e

pericolo.

•Non toccare i componenti elettronici o i contatti.

•Non mettere in funzione i componenti danneggiati.

•Gli interventi di riparazione devono essere effettuati soltanto dal

produttore oppure da personale autorizzato.

•Gli interventi di riparazione devono essere eseguiti soltanto da personale

elettrico qualificato.

•Non effettuare sull'apparecchio modifiche che non siano descritte nel

presente manuale.

•Non collegare fonti di tensione non adeguate.

•Conservare queste istruzioni in un luogo ben accessibile per l'operatore.

Per ulteriori informazioni sulla gamma di funzioni dell'apparecchio

come anche sull'impiego, la manutenzione e lo stoccaggio si rimanda

alle istruzioni pe

r l'uso applicabili.

1.2 Uso corretto

Questo prodotto è un inverter. Esso è adatto per

−L'installazione in macchine e in impianti elettrici

−Ambiente industriale

Gli apparecchi sono componenti elettrici destinati all'installazione fissa

nell'armadio elettrico di impianti o macchine industriali. È vietata la messa in

funzione o l'impiego appropriato finché non si è constata la conformità alle

disposizioni della direttiva CE sui macchinari 2006/42/CE e alla norma DIN EN

60204-1 della macchina in cui è installato.

Gli apparecchi soddisfano i requisiti della direttiva sulla bassa tensione

2014/35/EU e della relativa norma DIN EN 61800-5-1. Il contrassegno CE viene

applicato in base alle norme di cui sopra. Il gestore è responsabile del rispetto

della direttiva 2014/30/EU. Gli apparecchi sono disponibili solo presso i

rivenditori specializzati e sono destinati esclusivamente ad uso commerciale

secondo norma DIN EN 61000-3-2.

•Non è consentito collegare ad essi carichi capacitivi.

1.3 Trasporto e immagazzinamento

•Da conservare nella confezione originale in locali senza polvere.

•Evitare forti oscillazioni di temperatura.

12/20

Quick Start Guide ACT

•Dopo un anno di stoccaggio si deve collegare l'apparecchio alla rete

elettrica per 60 minuti.

1.4 All'apertura dell'imballaggio

•Controllare se l'apparecchio consegnato corrisponde all'ordine.

•Controllare se vi sono danni di trasporto e se la fornitura è completa.

•Segnalare immediatamente al fornitore eventuali reclami.

1.5 Luogo di installazione

•Al chiuso, protetto dagli agenti atmosferici.

•Evitare l'esposizione alla luce solare diretta.

•Evitare la polvere.

•Tenere lontano da forti campi elettromagnetici.

•Tenere lontano da materiale combustibile.

•Garantire un raffreddamento sufficiente. Installare ventole se

l'apparecchio viene montato in un armadio elettrico chiuso.

•Altitudine di installazione: ≤ 4000 m, superiore a 1000 m con riduzione

della potenza (riduzione della corrente di uscita).

•La classe di protezione dell'apparecchio è IP20. È vietato l'uso

dell'apparecchio in atmosfera potenzialmente esplosiva.

•Installare l'apparecchio in aree in cui non vi siano continuamente persone

(a causa delle emissioni di rumori).

•Nelle grandezze costruttive da 1 a 7 l'emissione di rumori durante il

funzionamento è < 85 dB(A).

1.6 Condizioni di funzionamento

•Grandezza costruttiva 1…7:

oTemperatura ambiente: 0 … 55°C, a partire da 40°C tenere conto

della riduzione di potenza 2,5 % / K

•Umidità dell'aria: 15 ... 85 %; in assenza di condensa

•Pressione ambiente: 70 ... 106 kPa

•L'apparecchio si può usare in reti TN, TT e IT.

Non è consentito usarlo in una rete TN corner-grounded.

•Specifiche sull'ambiente: grado di inquinamento 2 e categoria di

sovratensione III (IEC 60664-1 /DIN VDE 0110-1) alla altitudine di

installazione 2000 m. Categoria di sovratensione II superiore a 2000 m.

•L'apparecchio può essere collegato alla rete ogni 60 sec. Tramite

accensioni ripetitive si può danneggiare l'apparecchio. Osservare questo

aspetto durante il funzionamento a impulsi di un contattore di rete.

Quick Start Guide ACT

12/20

•Short Circuit Current Rating (SCCR) :

fino a 160 kW di potenza dell’apparecchio (grandezza 7): 5 kA;

1.7 Messa fuori servizio

Al termine della vita del prodotto, l'utente / operatore deve mettere il dispositivo

fuori servizio.

Per ulteriori informazioni sulla messa fuori servizio si rimanda alle

istruzioni per l'uso applicabili.

Requisiti di smaltimento sullo Decreto RAEE della Unione europea

Il prodotto è contrassegnato dal simbolo RAEE indicato di seguito.

Questo prodotto non può essere smaltito come rifiuto urbano. Laddove lo

smaltimento è a cura dell'utilizzatore, assicurarsi che esso sia ef-fettuato, ove

previsto, conformemente alla Direttiva Europea 2012/19/UE, nonché alle

relative norme di recepimento nazionali. Adempiere allo smaltimento

conformemente a qualsiasi altra normati-va in tema, vigente sul territorio

nazionale.

12/20

Quick Start Guide ACT

2Tipo di apparecchio

•Determinare il tipo di apparecchio.

•Controllare se la tensione nominale dell'apparecchio corrisponde a quella

dell'alimentazione elettrica.

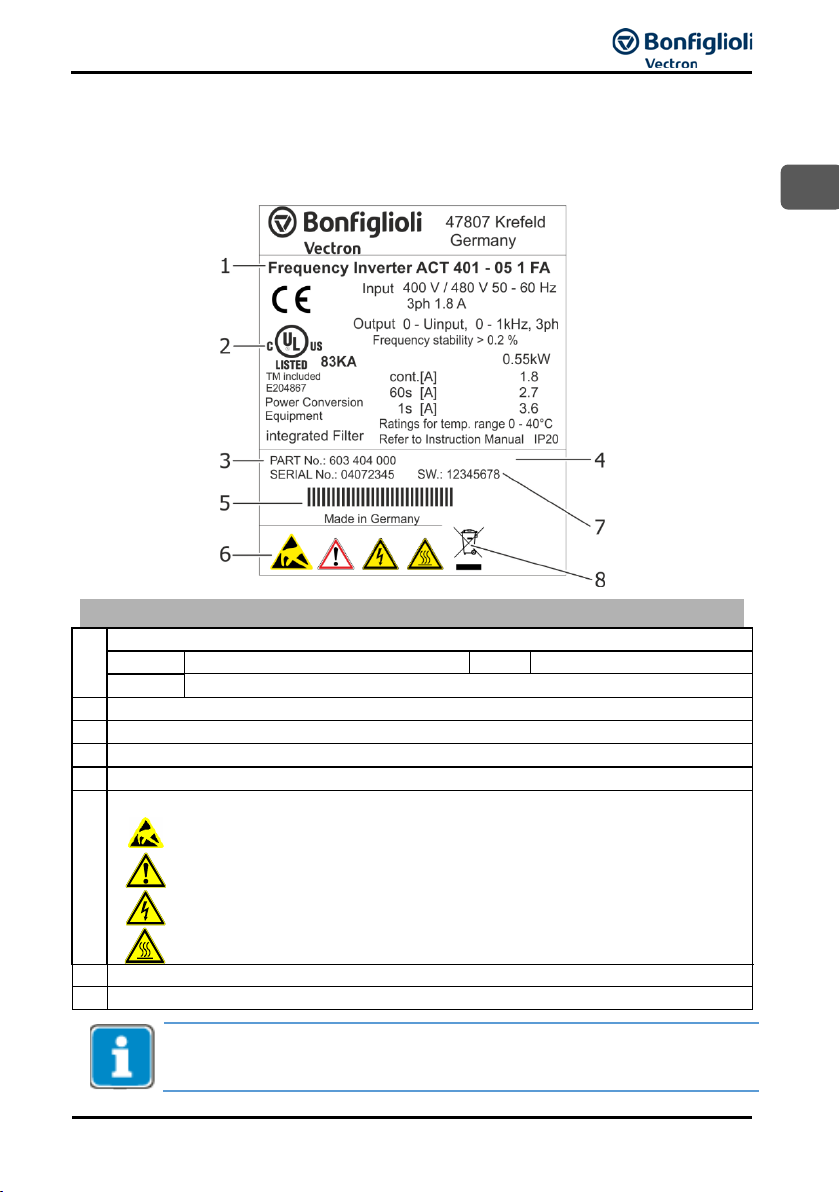

Designazione

Identificazione del tipo, ad es. ACT 401-05 1 FA:

401:

Tensione nominale 400 V

05:

Potenza consigliata

Grandezza costruttiva meccanica

Identificazione per UL508c (ove applicabile)

Numero di serie/di parte

N.a.

Cod. prod.

Simboli di pericolo:

Avvertenza! Componenti sensibili alle scariche elettrostatiche.

Avvertenza! Elevata corrente di dispersione.

Avvertenza! Tensione pericolosa. Rischio di folgorazione.

Avvertenza! Superfici calde.

Versione software

Simbolo RAEE

Vedi capitolo “Dati tecnici” per ulteriori informazioni.

Quick Start Guide ACT

12/20

3Installazione meccanica

AVVERTENZA

Uso improprio

L'uso improprio del prodotto può provocare lesioni gravi o danni

materiali rilevanti.

•Solo personale qualificato e addestrato all'installazione, alla

messa in servizio e all'azionamento degli apparecchio può

intervenire sul prodotto e sul sistema.

AVVERTENZA

Rischio di cortocircuito e fuoco

Il prodotto soddisfa il grado di protezione IP20 solo se i coperchi,

i componenti ei terminali sono correttamente collegati.

•Impedire l'ingresso di corpi estranei (p.e. trucioli metallici,

polvere, filo metallico, viti, attrezzi) all'interno

dell'apparecchio. Altrimenti c'è un rischio di corto circuito e

fuoco.

•L'installazione in posizione capovolta od orizzontale non sono

ammesse.

ATTENZIONE

Rischio di cortocircuito e fuoco

La circolazione insufficiente dell'aria di raffreddamento potrebbe

causare danni notevoli alla proprietà e, indirettamente, lesioni alle

persone.

•Montare l'apparecchio con sufficiente spazio libero, in modo

che l'aria di raffreddamento circoli liberamente.

•Evitare lo sporco dovuto ai grassi e all'inquinamento

atmosferico (polvere, gas aggressivi ecc.).

•Tenere le aperture di aspirazione e scarico dei ventilatori

liberamente.

Per i dispositivi con raffreddamento a liquido, le linee di

refrigerazione devono essere collegate dopo l'installazione

meccanica. Si prega di notare il d

ocumento "Operating

Instructions Liquid Cooling Supplemental".
